地籍圖繪繪製應用?

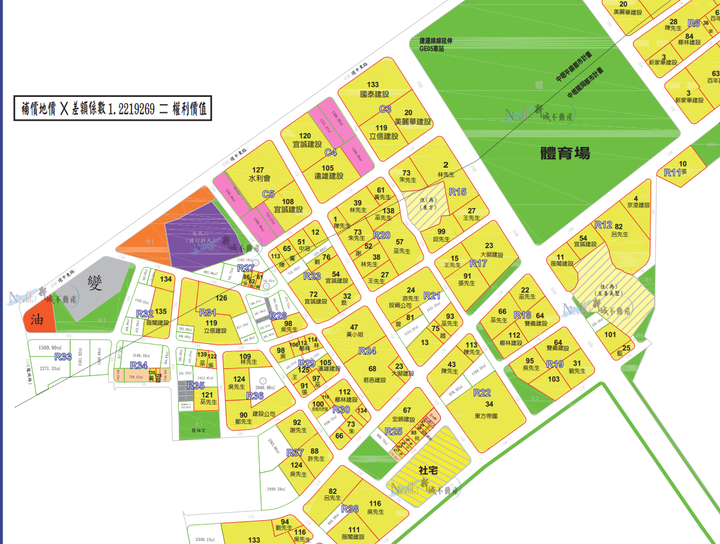

請問繪製這種地籍圖要用Autocad還是illustrator?
有哪裡可以參考的教學影片會相關資訊嗎?
地籍圖繪繪製應用?

2022-12-06 9:49 #1

文章關鍵字

應用

aligu1869

11299分

2樓

aligu1869

個人積分：11299分

文章編號：86420001

嚴格來說都不是!
認真來講，觀測，地圖繪製，有專門的領域跟軟體!

~雖然跟AutoCad有關係
GIS 你去了解一下~
很多寶藏都在對岸

nick667

11398分

3樓

nick667

個人積分：11398分

文章編號：86420417

上網抓GOOGLE MAP的衛星圖到任何軟體描一描.
打上文字就成了.
WORD EXCEL ACAD PS ILL SketchUp
業餘的能快速上手比較重要.
如果有檔案可以參考就知道是用那套軟體作的.

https://www3.ihp.sinica.edu.tw/dhrctw/index.php/2014-06-12-08-44-54/18-2014-06-17-01-42-16

藍色蟾蜍跟藍蛆 = 最大的在野黨..

pc8801

10870分

4樓

pc8801

個人積分：10870分

文章編號：86421513

這種的你只要你畫的出來就用啥都行,小畫家也行
不規則的基本你直接手繪線就是.
又或者直接抄圖整個複製過來再自己修圖.

直白的說那些圖基本就是抄來的.
基本沒啥人會吃飽撐著自己去實地測量繪製成圖.
比較常見的就可能一些規劃開發建案規畫啥的

當然你就是畫個大約參考的示意圖那就無所謂.
要準確你詳細資料得去看政府的地籍圖上面是怎麼畫的,
有異議可以申請重新丈量啥的.

schiehkao

27分

5樓

schiehkao

個人積分：27分

文章編號：86422407

這個圖應該是地籍圖套上使用分區圖再加上圖例
免費軟體 QGIS 可以做到
重點是資料的取得
地籍圖須要付費購買
或找可以介接的平台像國土測繪圖資

570

3404分

6樓

570

個人積分：3404分

文章編號：86423064

你就跑趟台北市政府2樓都發局

問一下資訊人員

CHN.LUN

192分

7樓

CHN.LUN

個人積分：192分

文章編號：86423673

最簡單的方式
上地政系統買電子的地籍圖
一張A4 20元直接都載1/2000的比較省錢
下載成PDF檔後解鎖
直接用以拉開起在裡面縫圖跟作業
已拉開起後也是向量的圖形
所以可以任意地縮放

如果要整個地段的可以跟地政買

alder tree

943分

8樓

alder tree

個人積分：943分

文章編號：86425152

schiehkao wrote:
這個圖應該是地籍圖套...(恕刪)

QGIS算是正解，它是帶有坐標的polygon，可以匯出各種檔案（包括谷歌地球用的kml）

嗯，底圖可以用wms、wmts、XYZ等圖磚服務，套電子地圖、衛星、航照都方便。國土測繪中心、中研院、GOOGLE都有這種服務，免費的。

polygon不多的話，直接截圖對位（國土測繪中心、地籍圖資網路便民系統都能查地籍套繪航照），再照著描繪就有帶坐標的地籍圖了，要精準的話還是跟地政單位購買吧。
