解剖天外飛仙~ 德國手工內變速登山車 NICOLAI Nucleon 內變速G-boxx大保養~

德國手工車NICOLAI一向以完美的精度與耐用聞名, 所開發的G-boxx系統更是代表作,

Nucleon車系搭載的內14段變速包含了一般登山車3x9的變速範圍, 同時解決了鍊條擺動與避震互相干涉的問題.

簡單的講是一種後輪的全時傳動, 同時也減輕了後輪的簧下重量, 並且將配重完美化.

基本上德國對於這台車的轉點, 內變速等等設計都是免保養的, 將精細的內變速機構整個完全密封在車架中,

免除了水與沙塵等等對變速系統造成的損害, 那為什麼又要保養呢???

NICOLAI的內變速G-boxx 1使用了Rohloff的內14段變速系統,

這個原本設計在後花鼓的內變速相對於組裝品質非常的要求, 過程中也是100%的全檢,

基本上無論怎麼用都不太有機會出差錯, 畢竟對於那些需要騎個幾萬公里的全球單車旅行者而言,

變速系統故障不但可能毀了整個行程, 更有可能影響身命安全.

所以耐用,可靠是Rohloff對性能絕不妥協的第一要求.

每台NICOLAI的內變速車都會附上這一本詳細的Rohloff手冊:

與內變速系統的保卡, 說明書等等:

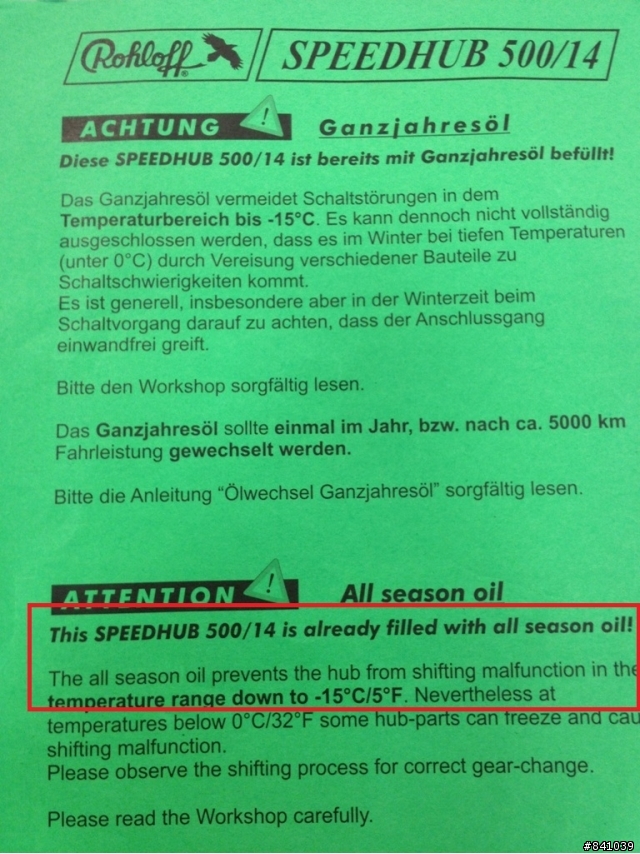

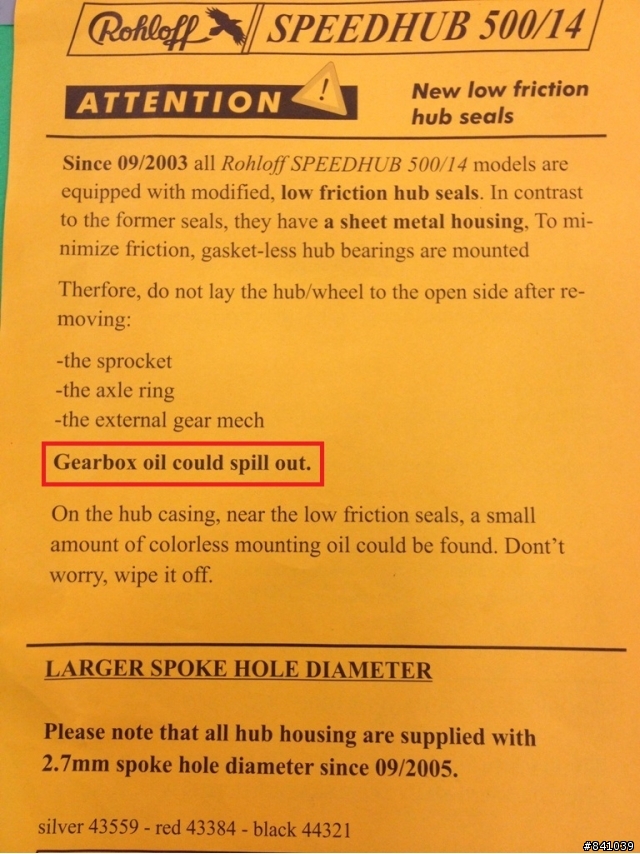

仔細看看紅色圈起來的部分, 由於使用輕接觸的油封環, 某些情況下變速箱內的油品會有滲漏現象,

這是正常的, 尤其我們在亞熱帶氣候油品真的會比較稀~

另外由於Rohloff本身加工精度已經非常高, 廠內再安裝也都已經充分潤滑,

其實外加的25ml油品All season oil應該比較類似抗凍劑,

Mr. Karl Nicolai也說過:漏油偶而會發生,很討厭,不過對於功能不會有任何影響.

既然發生了小狀況還是得要處理好的, 再跟德國取得了所有的油封與特殊工具之後準備來動工了~

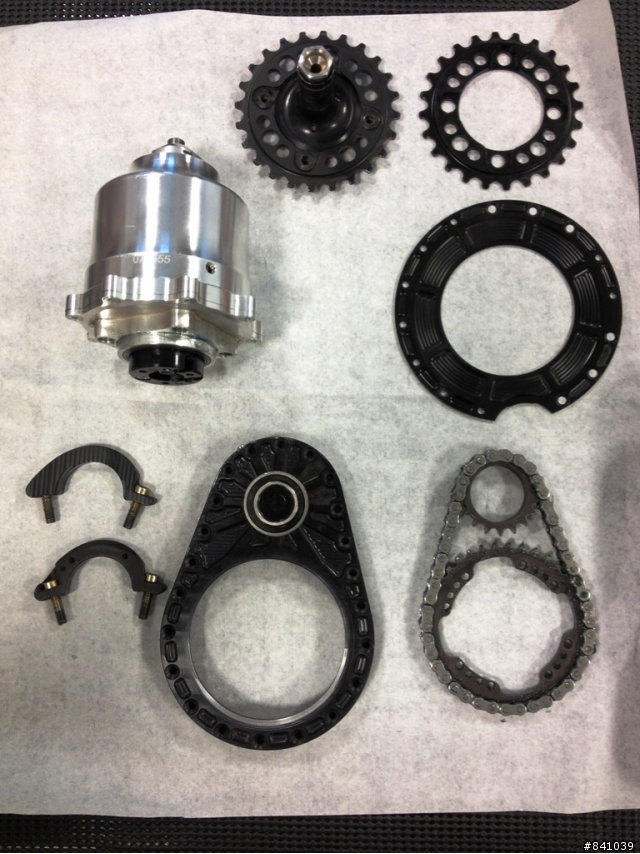

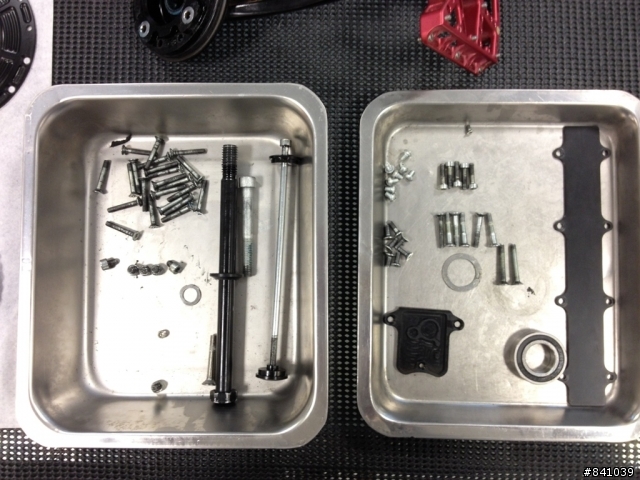

經過一番功夫我們先將拆下來的東西排排站好

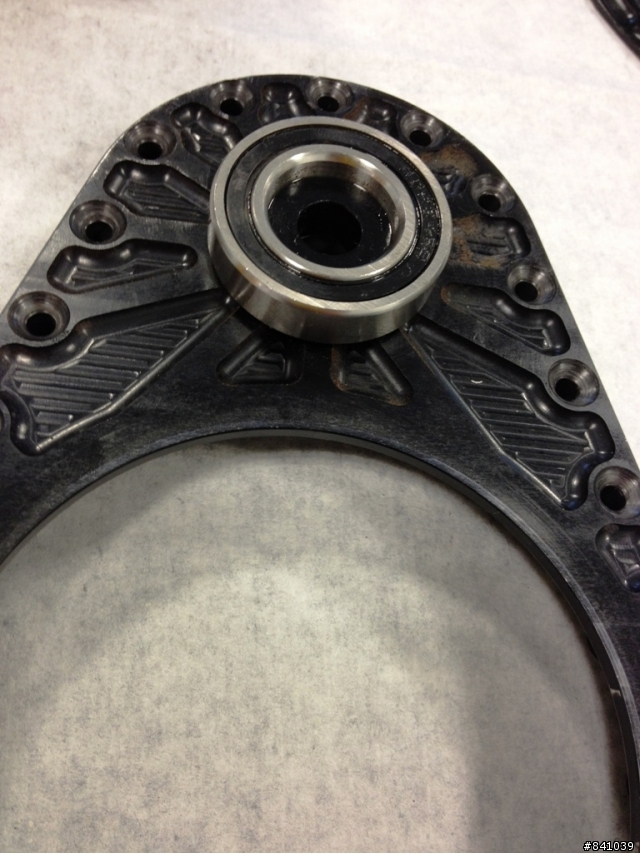

這是車架的主轉點培林, 現在新一代的車架只剩下這一對培林了,
其他轉點都使用特殊材質車製的軸襯構造, 提高精度與耐用性.

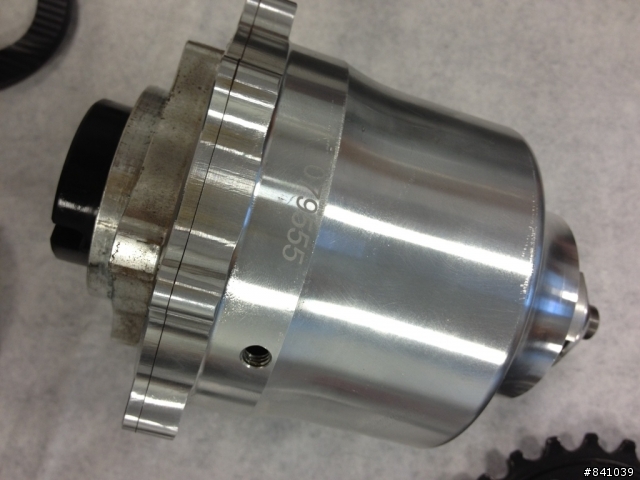

這是特製的Rohloff內14系統, 有依照Nicolai的需求作了一些修改.

德國人總是不嫌螺絲多, 畢竟螺絲是他們發明的...

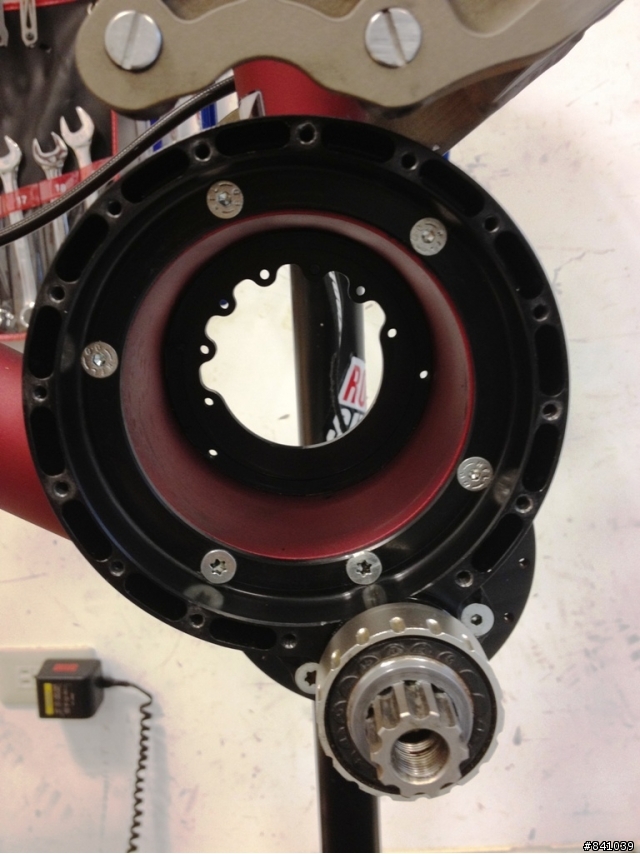

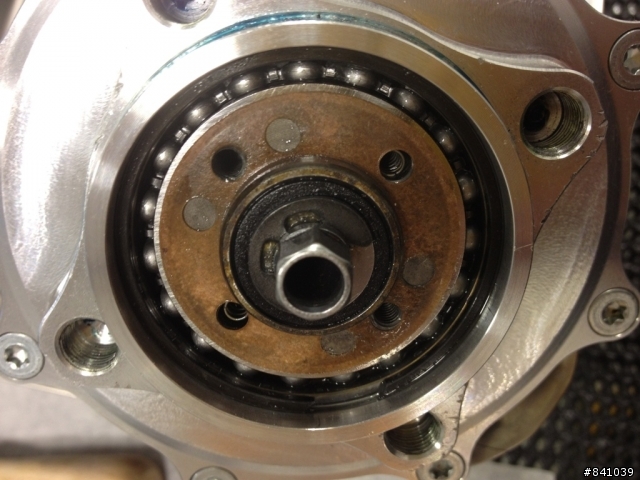

這個大洞就是內變速系統的家

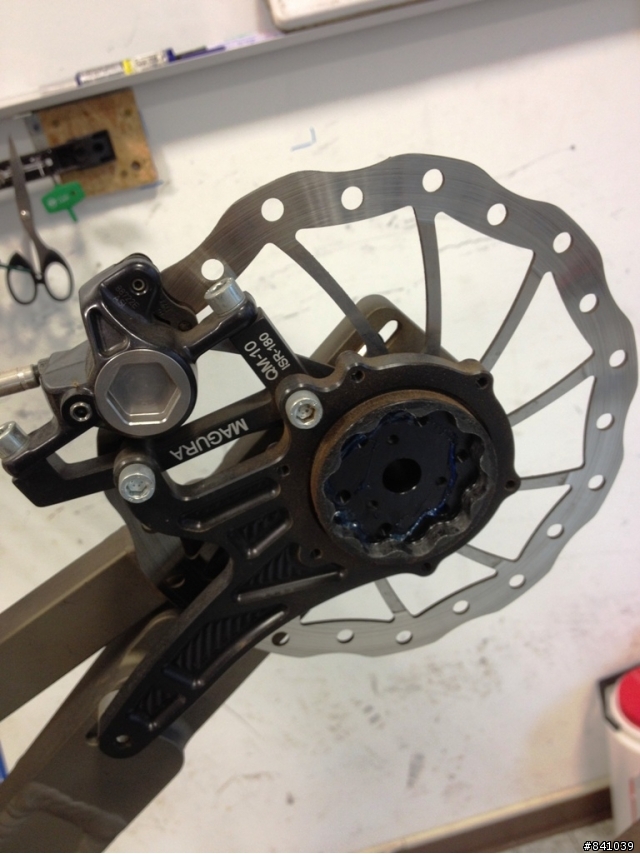

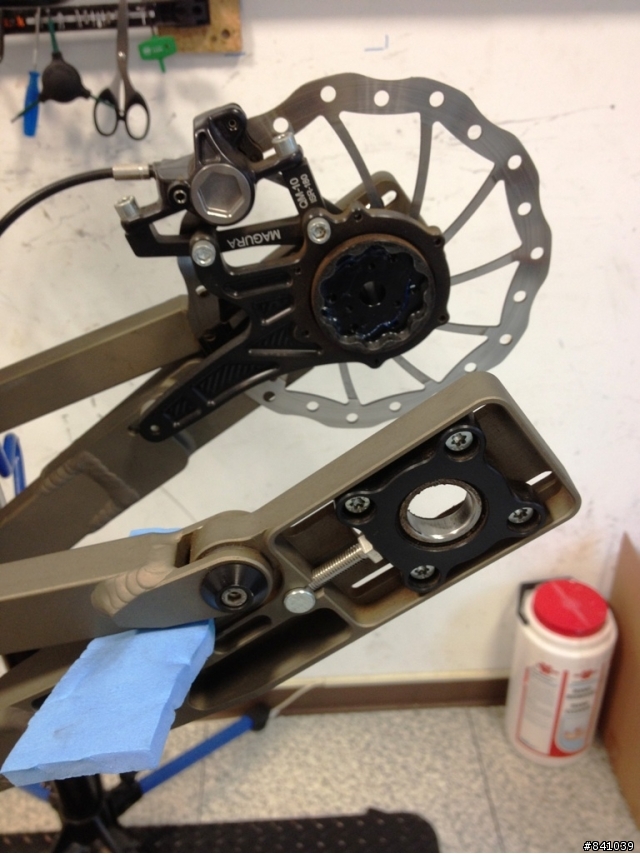

特殊設計的COR後勾爪, 拆下了輪子仍然不會動到碟煞與鏈條測, 跟越野機車的設計類似.

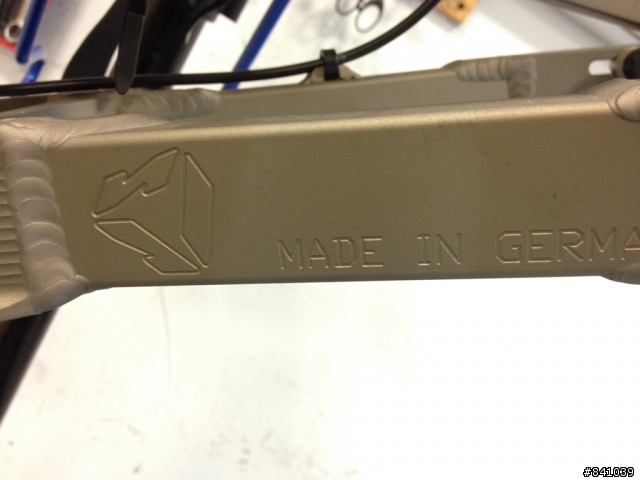

刻印在後叉,100%純德國製的驕傲.

左側也來一張

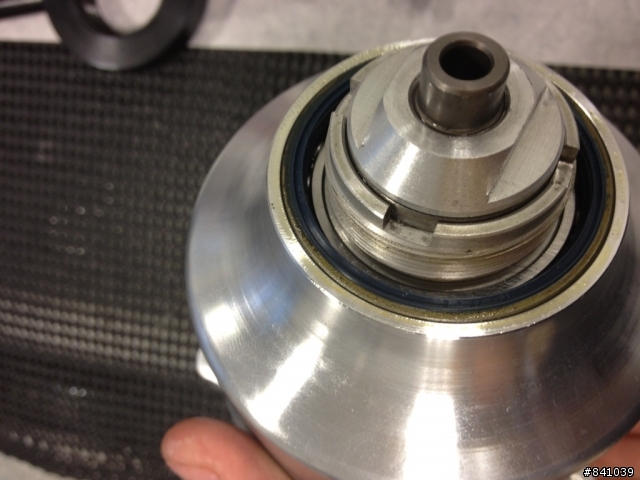

接下來是內變速本身的油封環更換, 也是這次的保養重點.

首先用Rohloff原廠的木柄工具將油封挖出來..

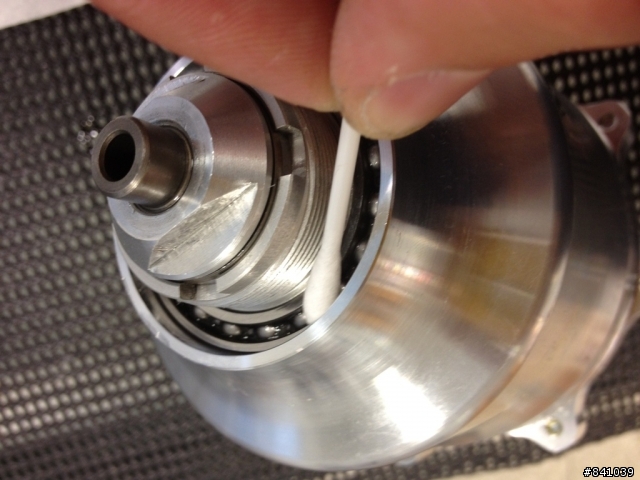

用棉花棒沾清潔劑徹底的清潔油封的接觸面

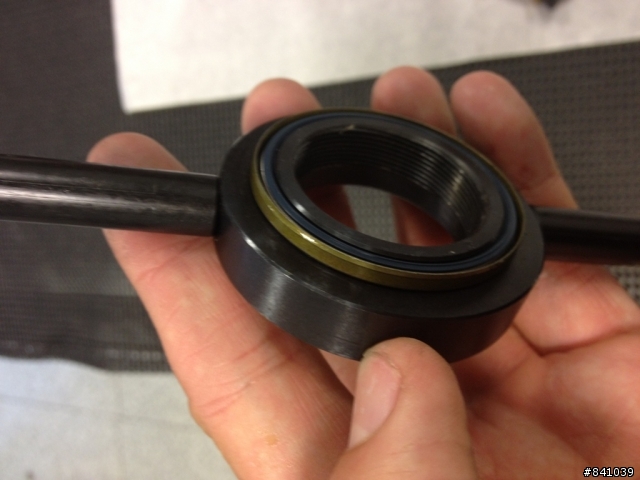

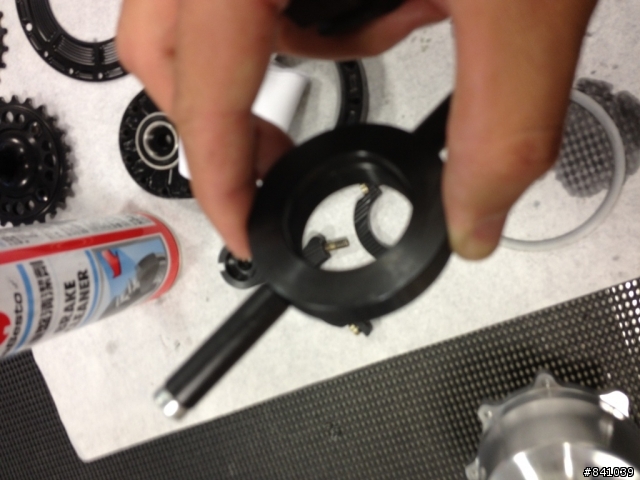

再拿出專用壓入工具

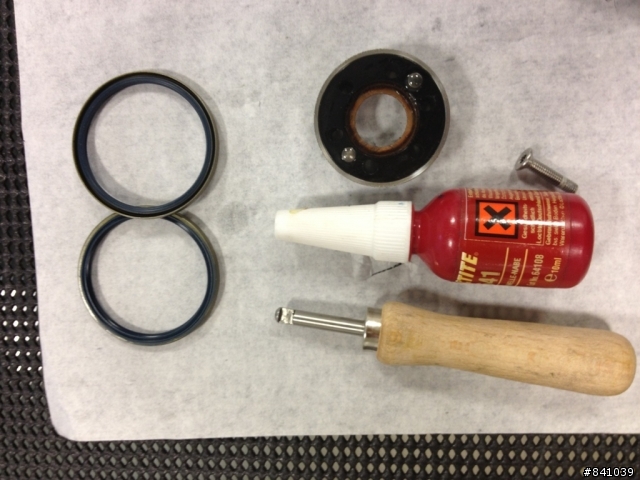

這是Rohloff的專用油封環

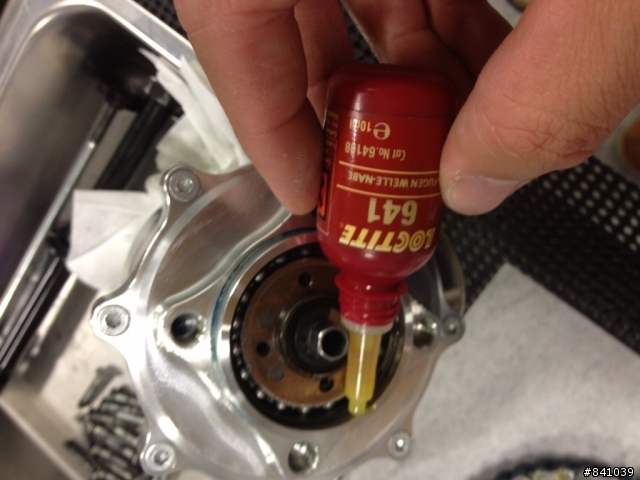

以及原廠指定的止鬆膠型號

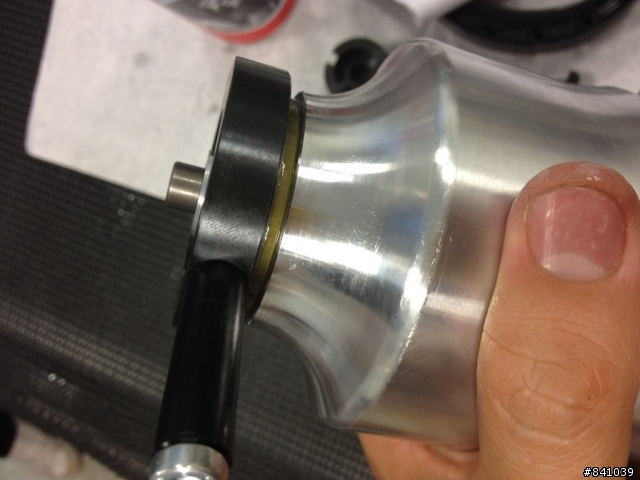

用鎖牙的方式將新的油封還逼入花鼓

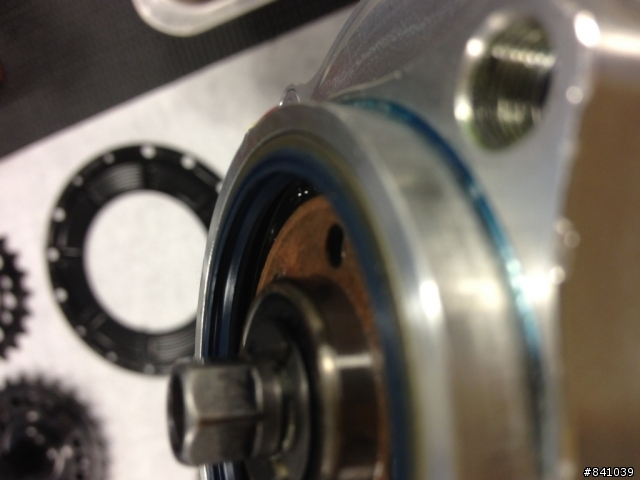

確定表面平整

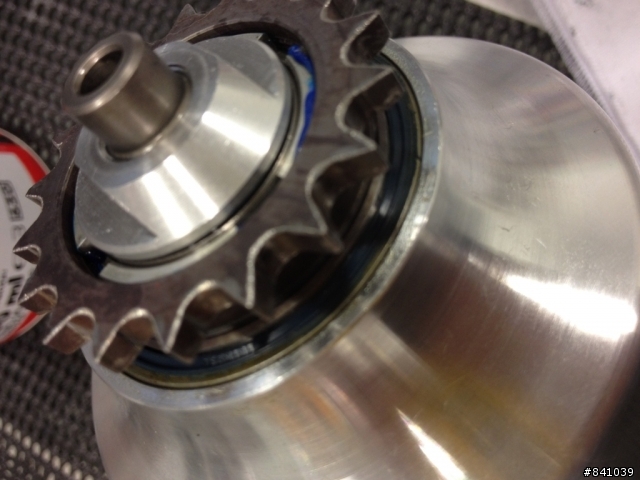

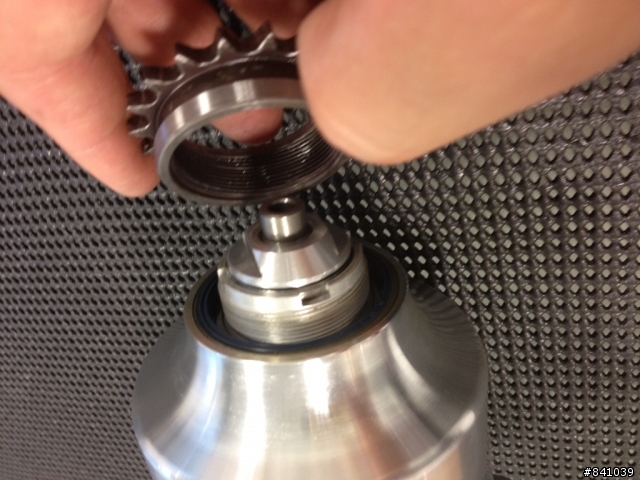

再鎖入內變速車的特製飛輪, 整個用鋼質車製的,齒尖厚度是一般飛輪的好幾倍呀..

完成~

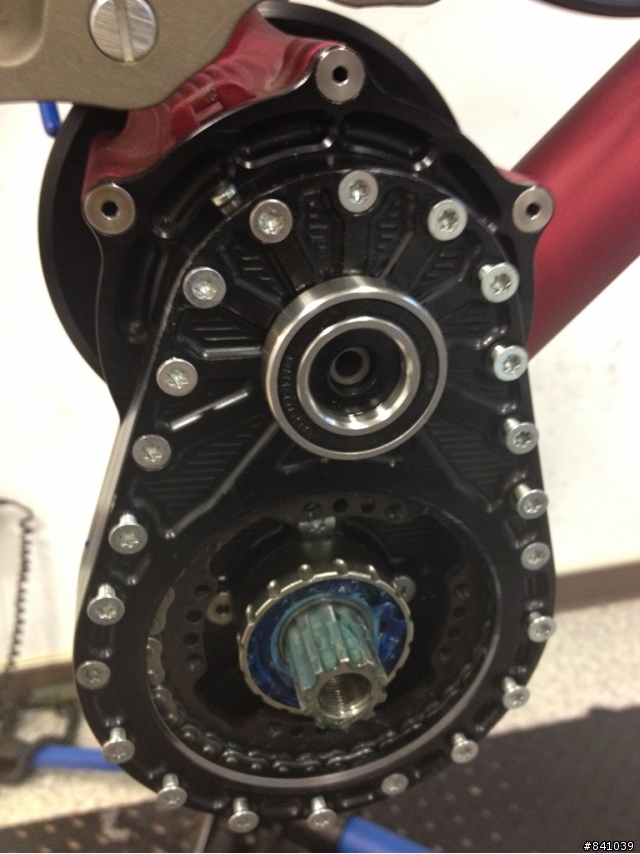

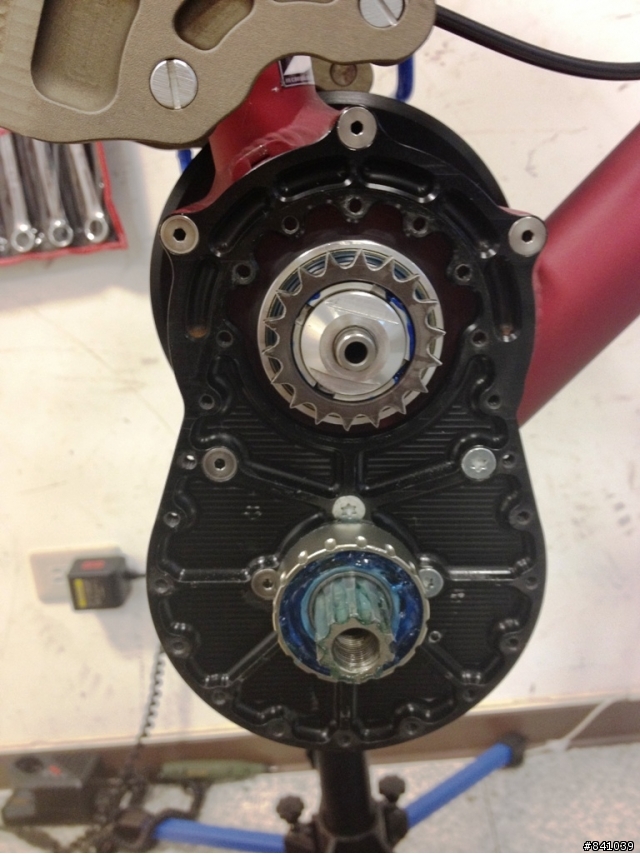

先放回窩裡看看~

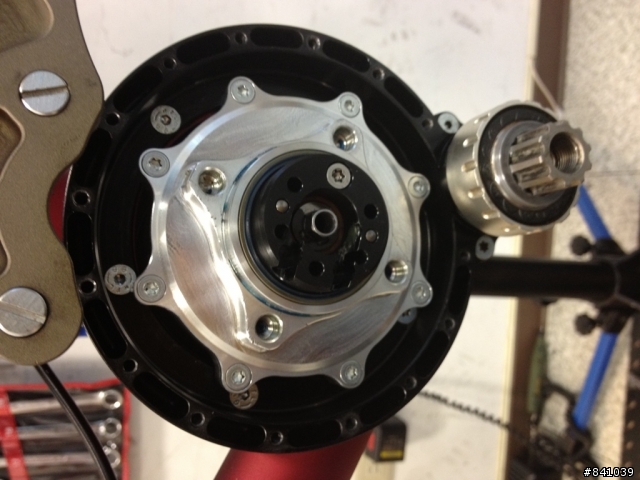

Rohloff安裝疊盤的孔位在Nucleon車上拿來安裝特製的齒盤

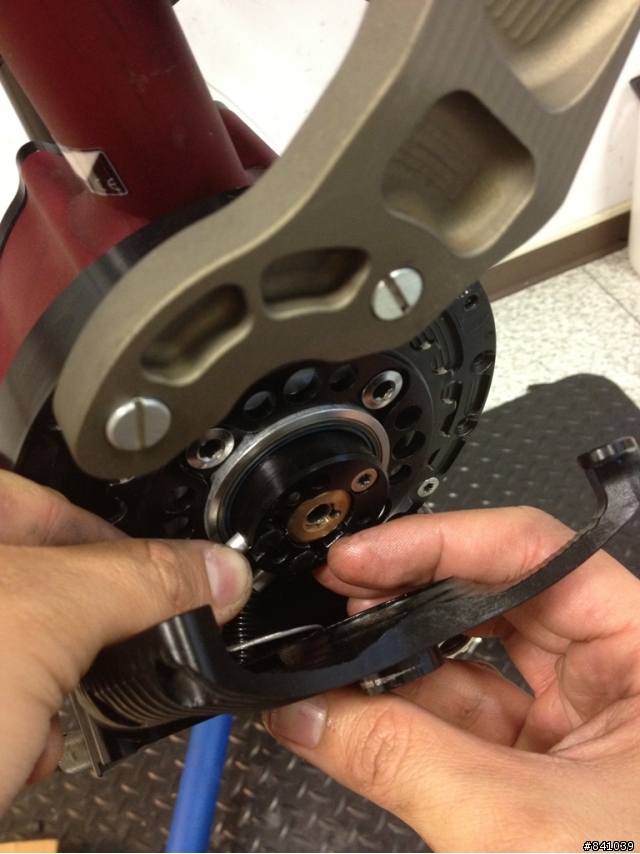

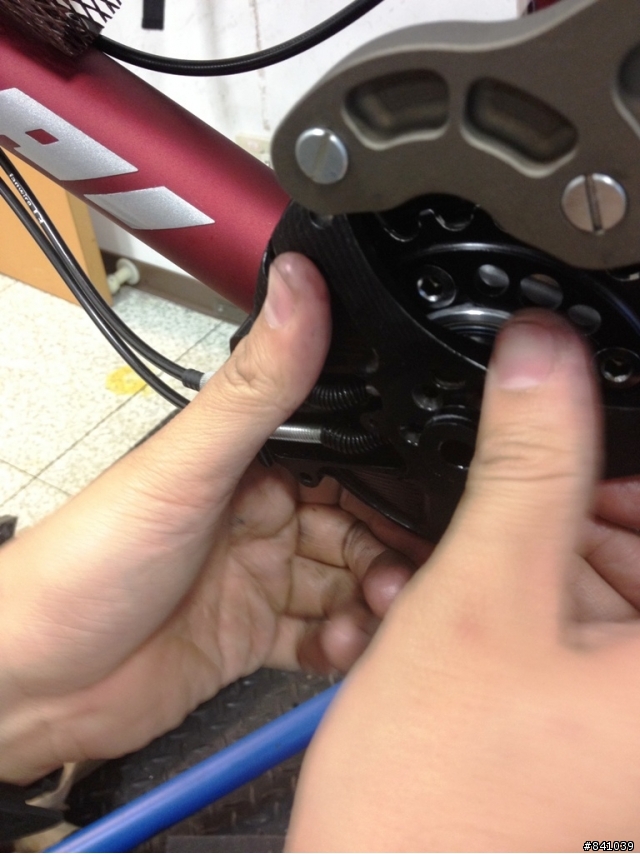

再來這是最最最最複雜的纏線安裝部分

這裡由於要確定14段的位置正確, 需要重複的安裝與試變速幾次

先鎖幾顆螺絲來試變速

一切都確定完好之後再將所有的螺絲鎖回去, 並且清潔以及重新上油

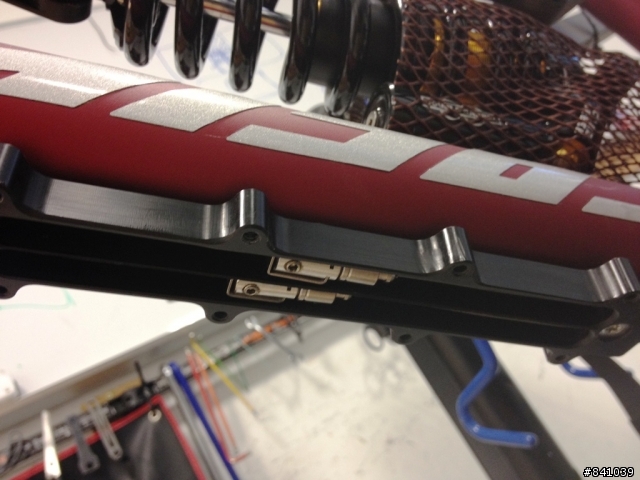

下方的接線盒

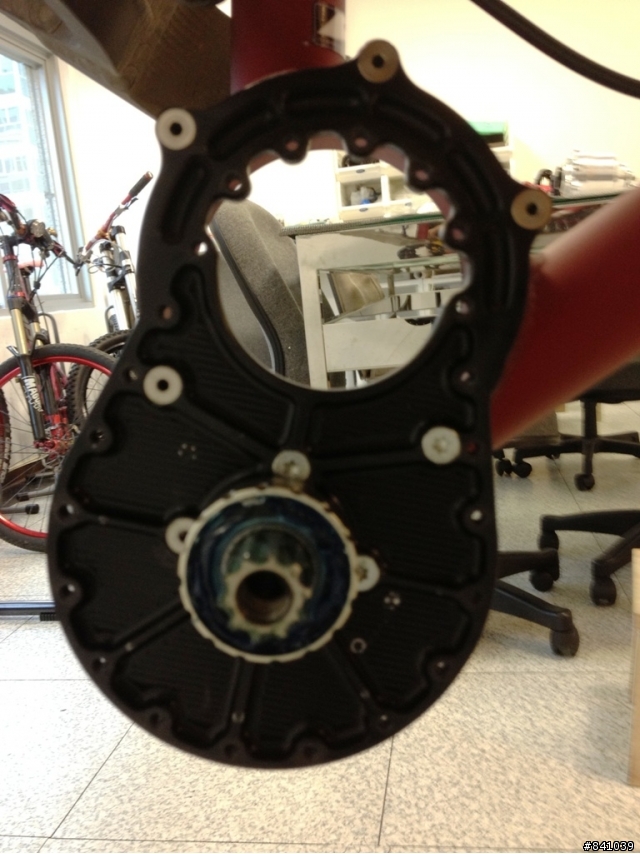

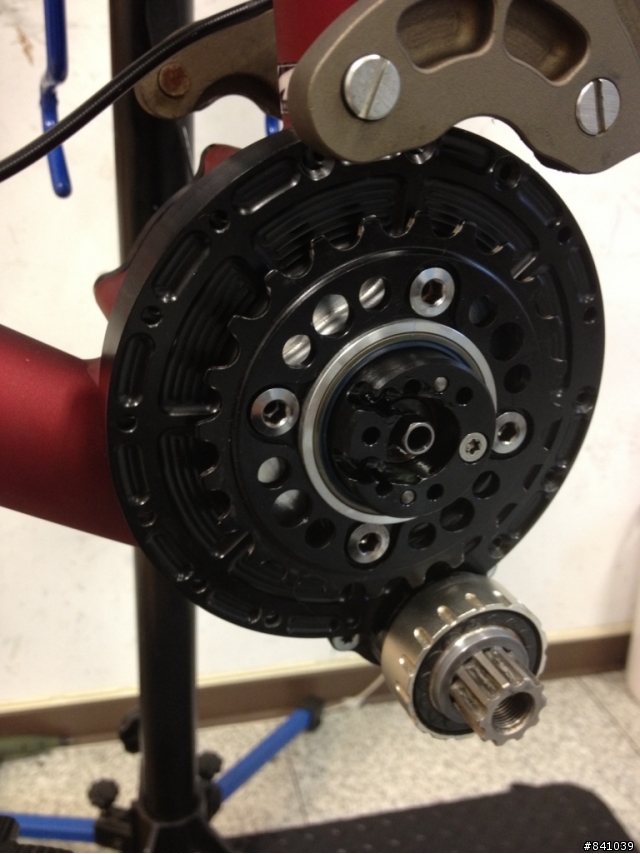

再來到左側的部分

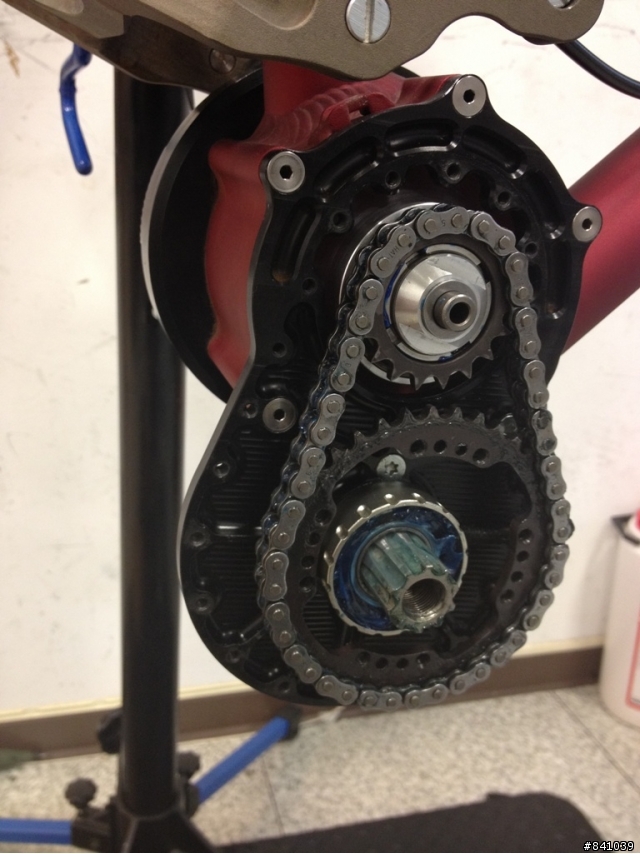

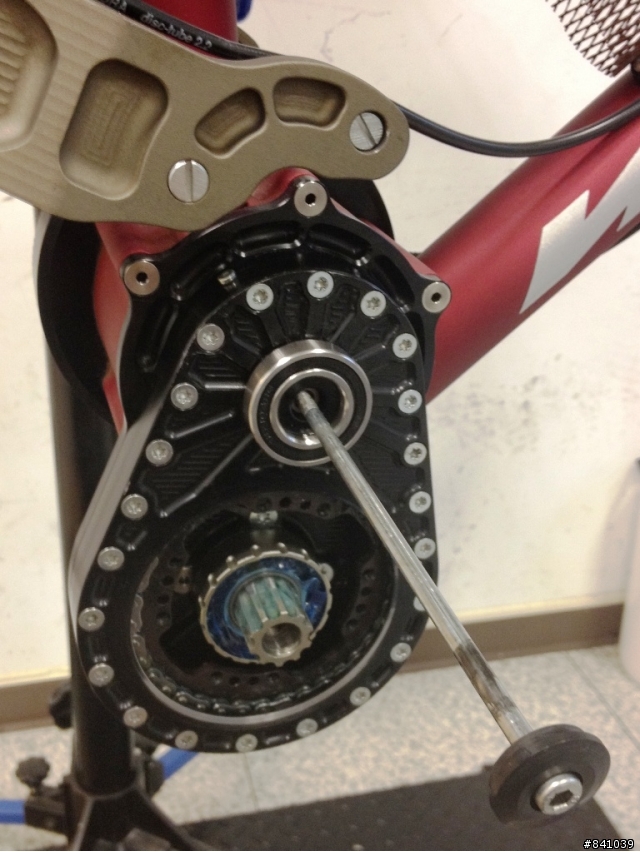

將傳動齒盤與特殊規格鍊條掛在內變速機構上面

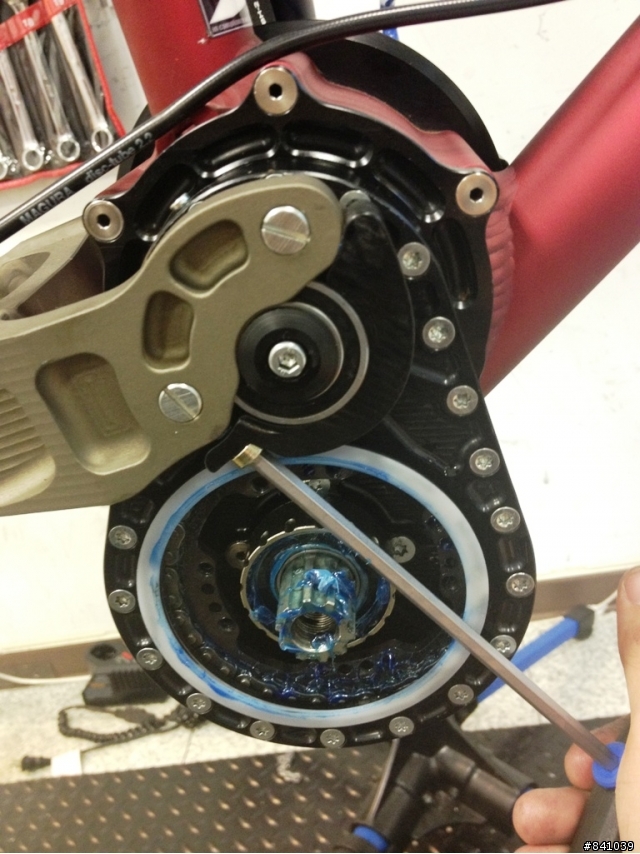

蓋上蓋子並且將螺絲交叉鎖緊

轉點之間的這支長螺桿等於花鼓快拆軸心的功用

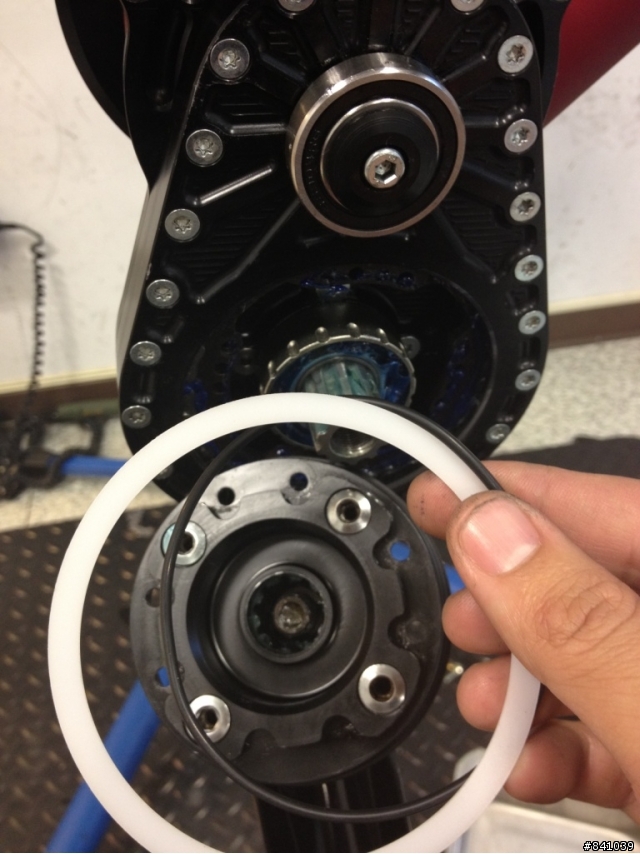

既然都拆開了,外側的防塵與油封環也一起換吧~

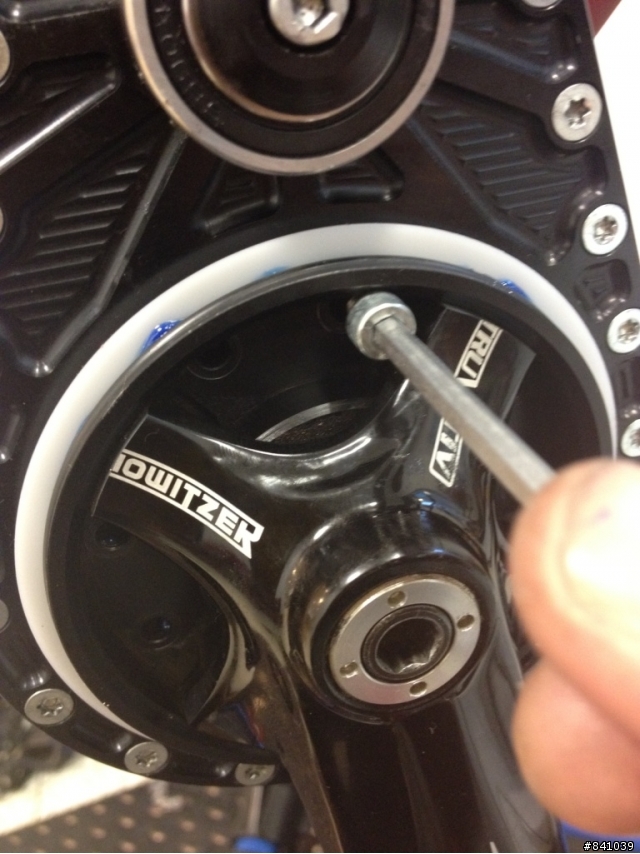

這裡需要一點特殊的技巧, 要用釣螺絲的方式將腿組與內部的大盤鎖緊

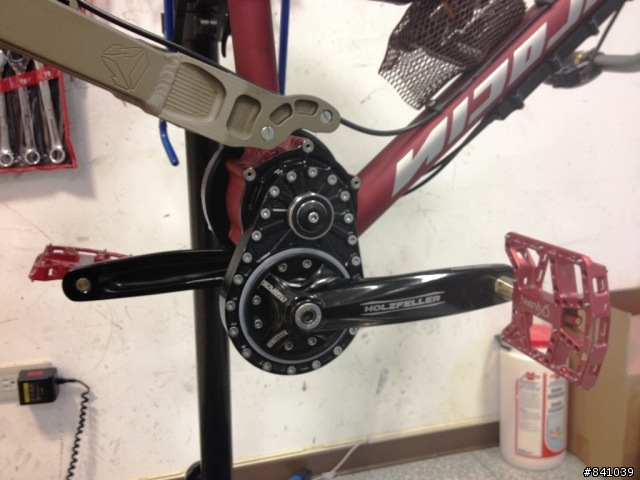

再將車架主結構的轉點結合好

基本上保養大功告成, 前叉同時也送回維修中心保養了, 所以等車子完整組裝好再跟大家分享美車照片.
車子醜毋寧死~
就原廠的建議是不用的, 所以這只是剛好跟著換油封一起作而已.
如果車主有興趣做這樣的保養, 建議的里程數是5000km左右.
fleishmannfan wrote:
哇! 這種程度的大保...(恕刪)
車子醜毋寧死~
哇....給了我這個外行人開了一次眼界..感謝!
佛祖在(長阿舍經)都說了,殺一惡人等於行一大善,放過一個惡人等於讓你的善良殺了下一個無辜的人.
原廠表示是不需要保養的喔~
只是換油封順便一次全部重新保養而已.
Rohloff如果在後花鼓的狀態則是建議每年或者5000km換一次油就可以.

atlaswu wrote:
內變要保養維修真是費...(恕刪)
車子醜毋寧死~

kalaguda1 wrote:
德國手工車NICOL...(恕刪)


天外飛仙...開眼界了,果然厲害
單車羽球我最愛,溪釣苦花最爽快,偶而桌球或撞球,三五好友樂開懷 http://tw.myblog.yahoo.com/pjj168/
過了八十年,單車變速系統終於進化到跟機車同級~~

不知要到何時才會才會進化到無感換檔的PDK雙離合器系統呢??
Roger陳

kalaguda1 wrote:
德國手工車NICOLAI一向以完美的精度與耐用聞名, 所開發的G-boxx系統更是代表作,
...(恕刪)


原來長這樣....
難得一見的好文分享,感謝!
