7005 鋁材 DAHON典型摺疊車架設計
廢話不多說~
看圖
VD7

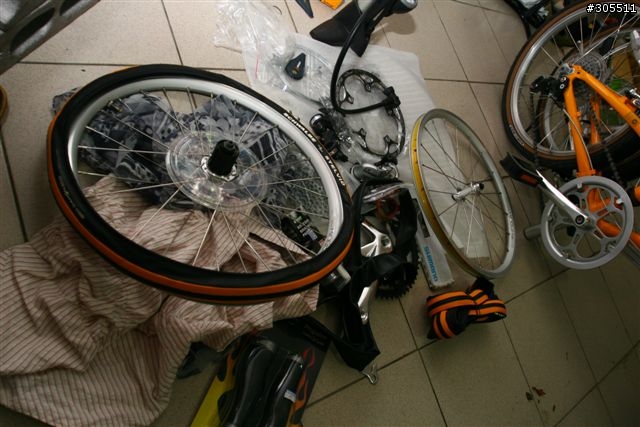

這次是大全套喔~連輪組+芒果胎都有

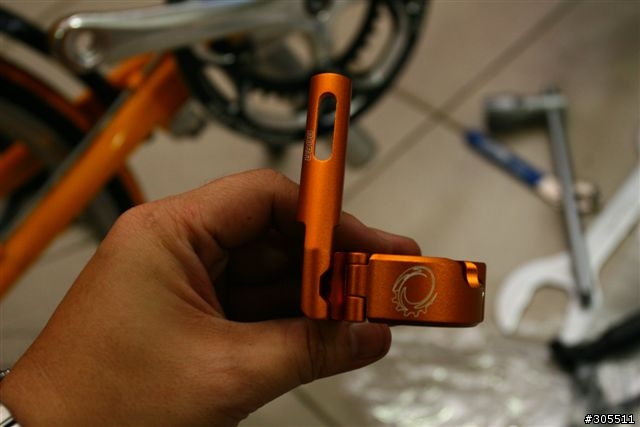

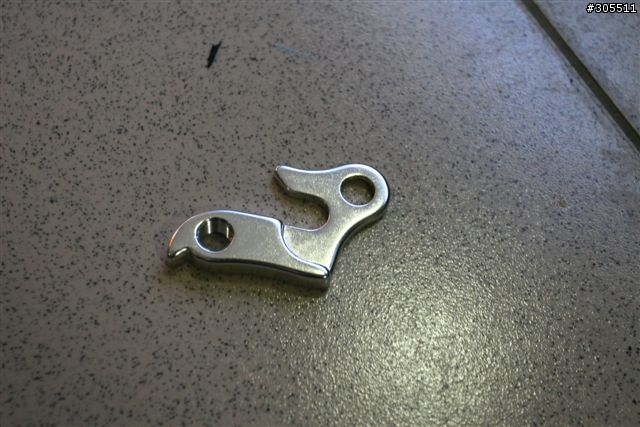

最重要要這個~後抓鉤

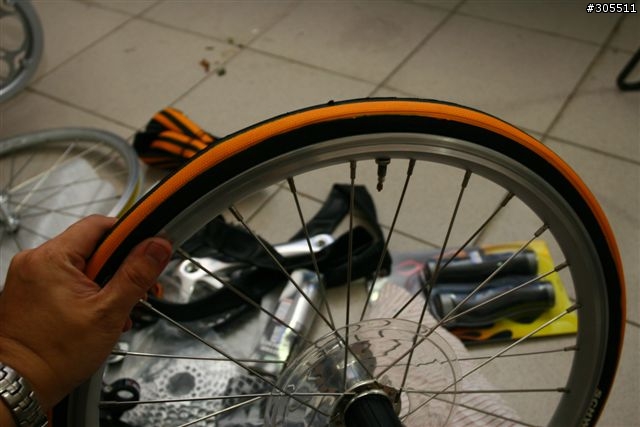

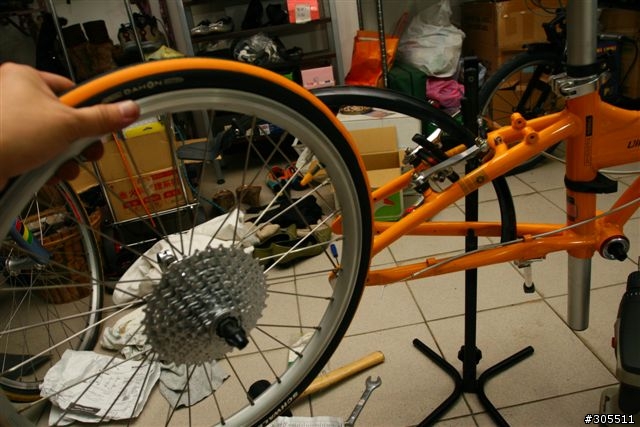

先來裝後輪吧~ 記得襯帶用電火布加強一下吧

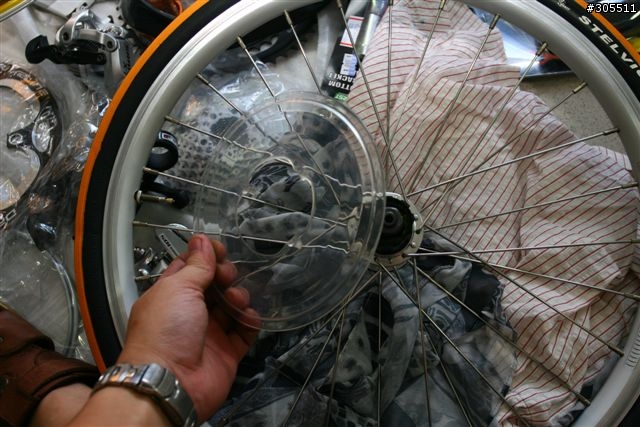

機於美觀烏龜都會把這一片拿起來 因為 到後來也容易有異音

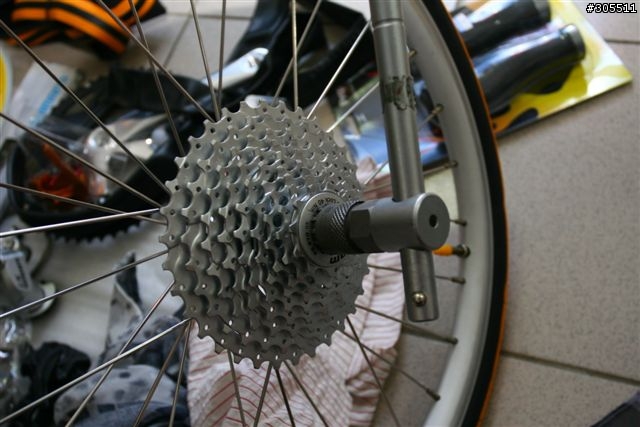

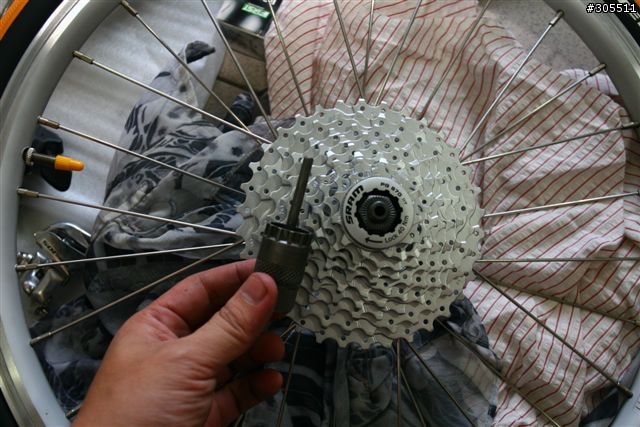

飛輪使用PG970
別用了鎖前上點黃油
鎖緊

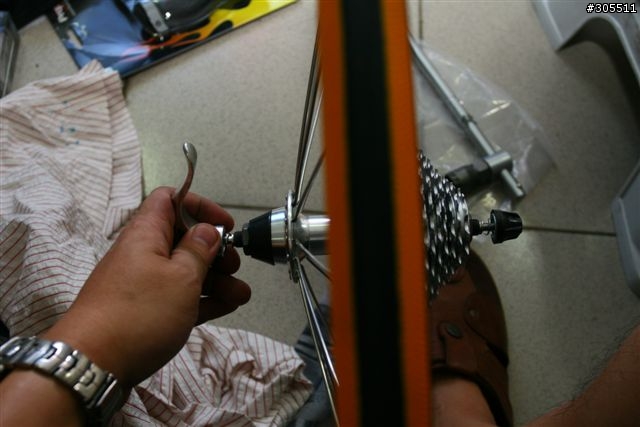

裝快拆

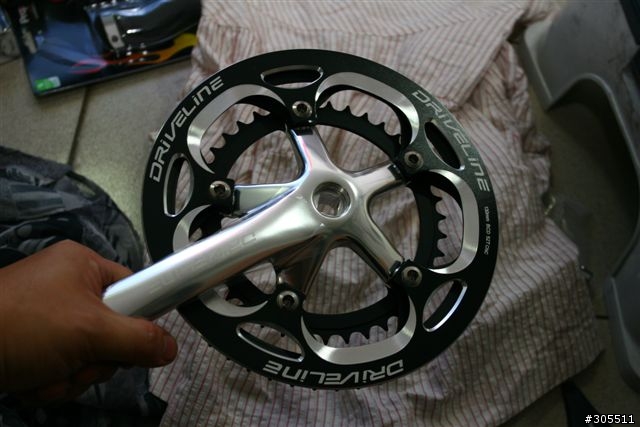

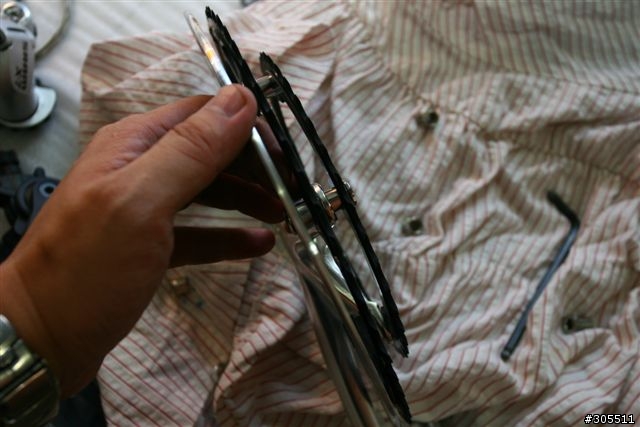

再來安裝大盤護片

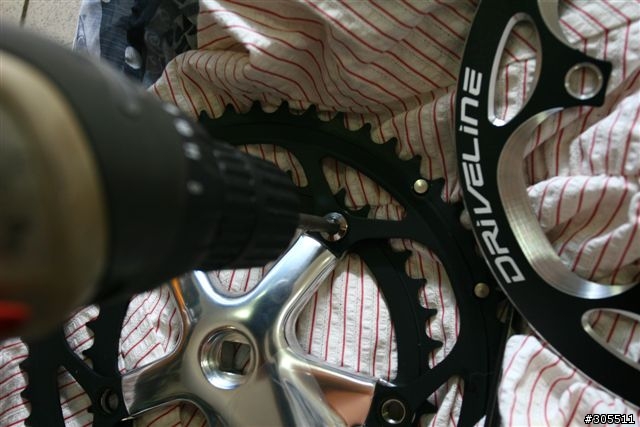

先用5號6角版手把螺絲都拆下來

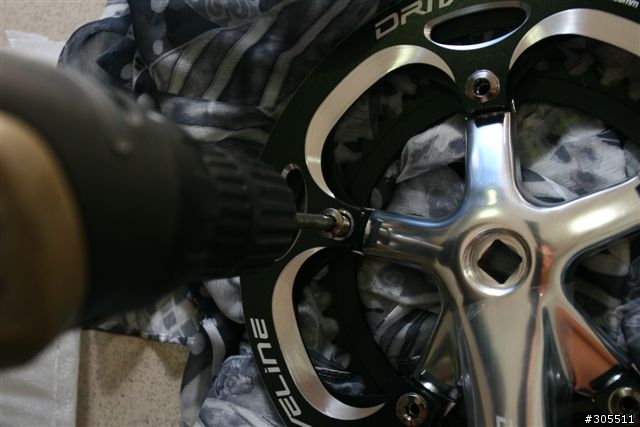

換新螺絲~在大盤和墊片中加一個墊片
護片安裝時要注意 有一缺口 是在腿下方
鎖緊

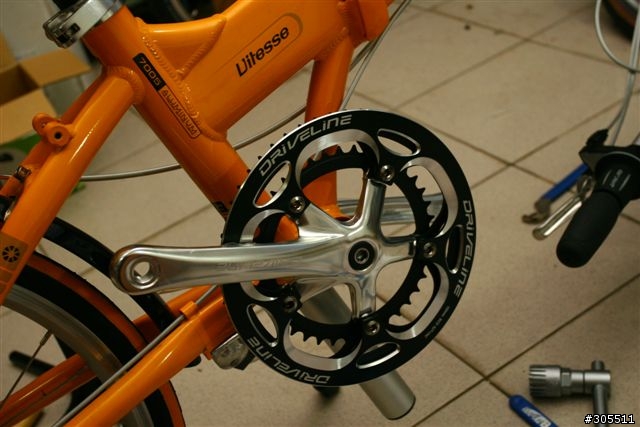

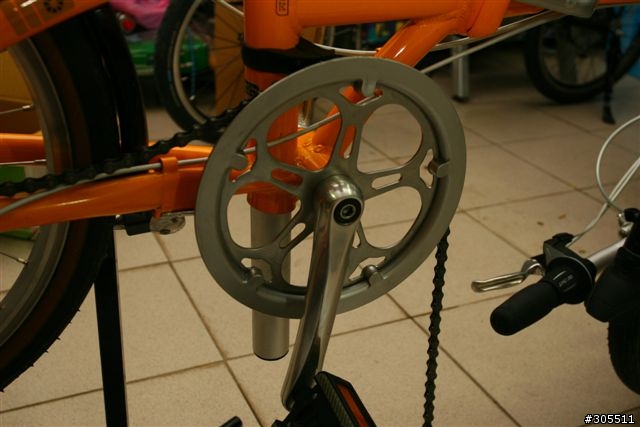

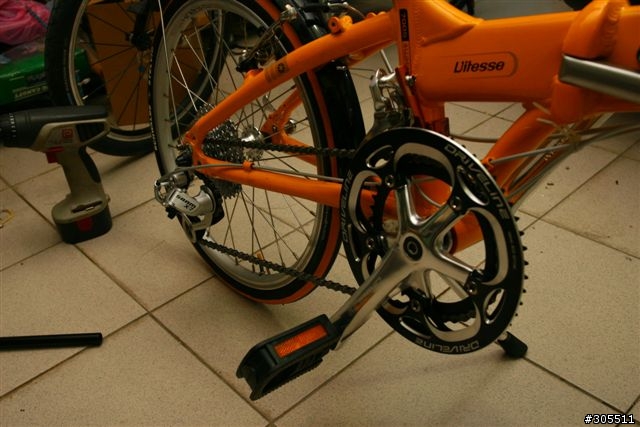

完成後如圖

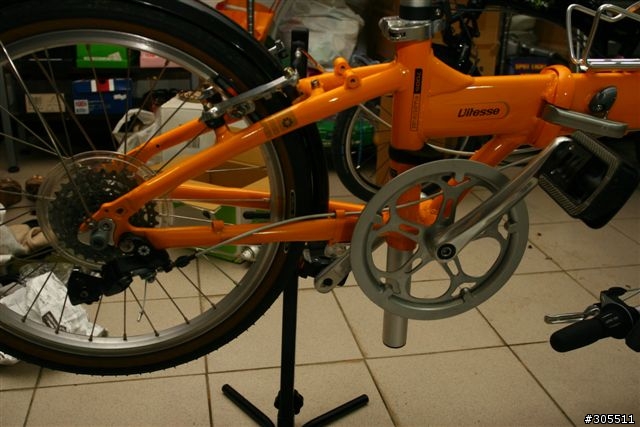

再來拆VD7囉

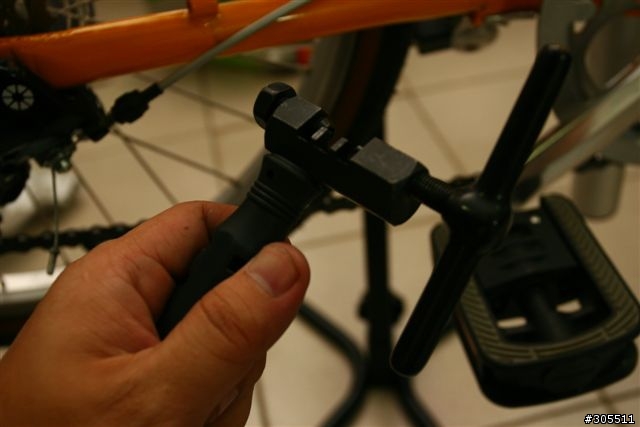

先打鏈條
取下後

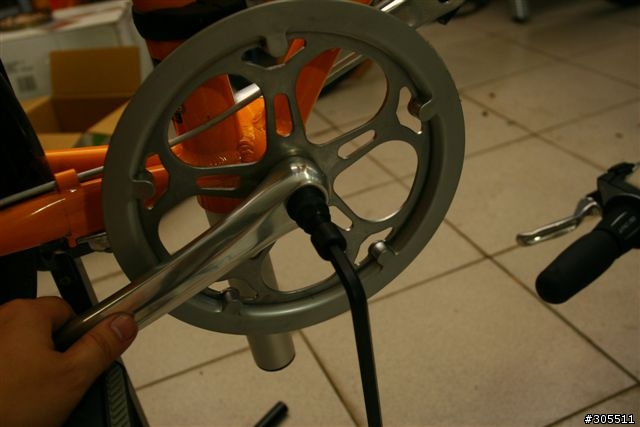

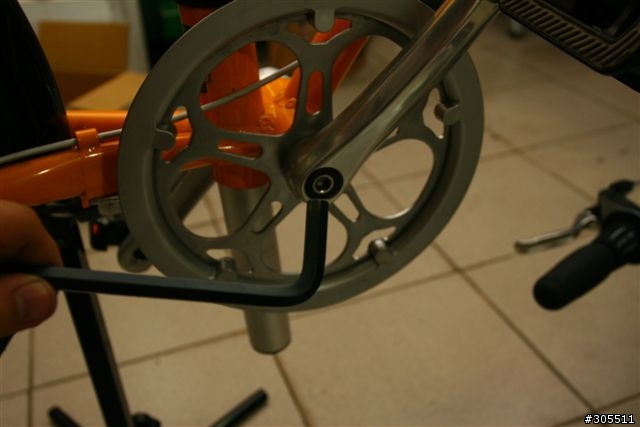

拆大盤~使用8號6角版手 先轉下防水螺絲

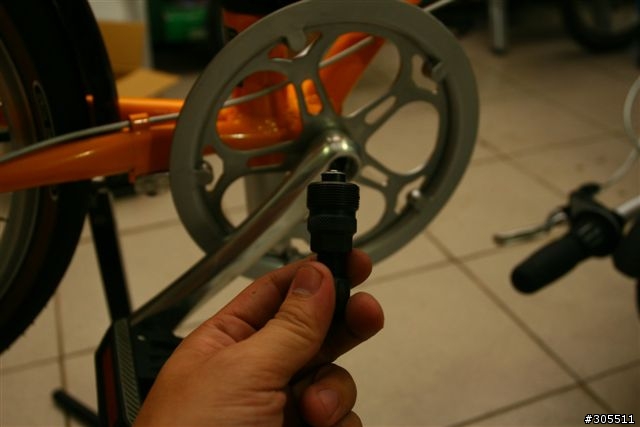

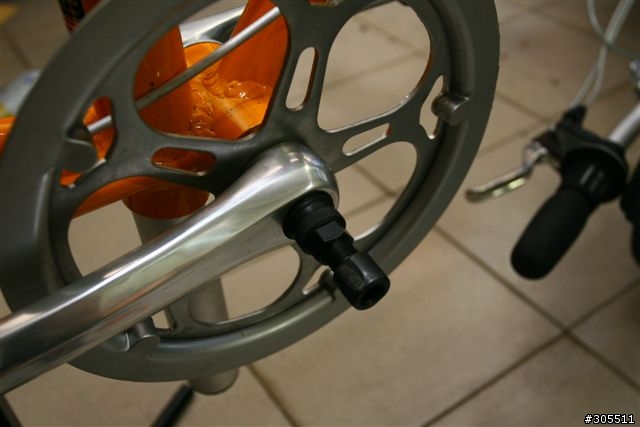

用這工具拆大盤
先裝上
用6角8號鎖入軸把大盤推出

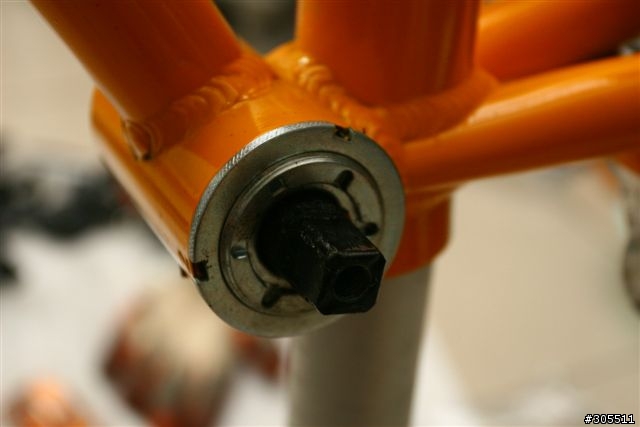

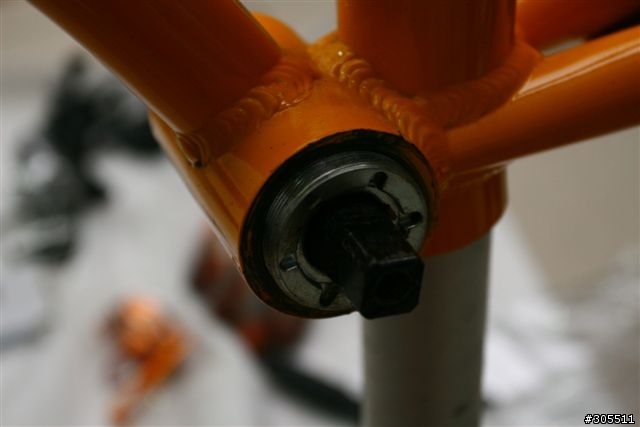

VD7用的兩光BB
另一邊

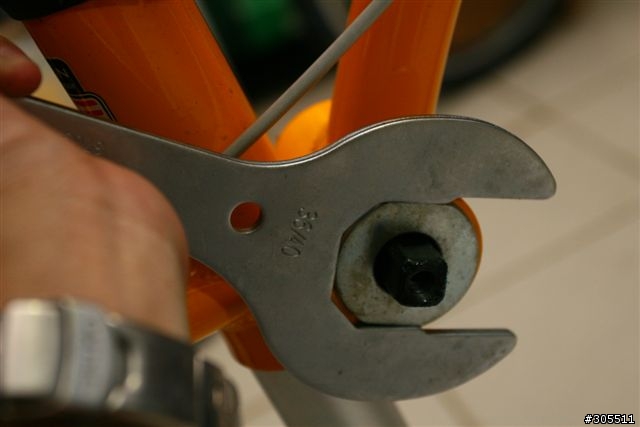

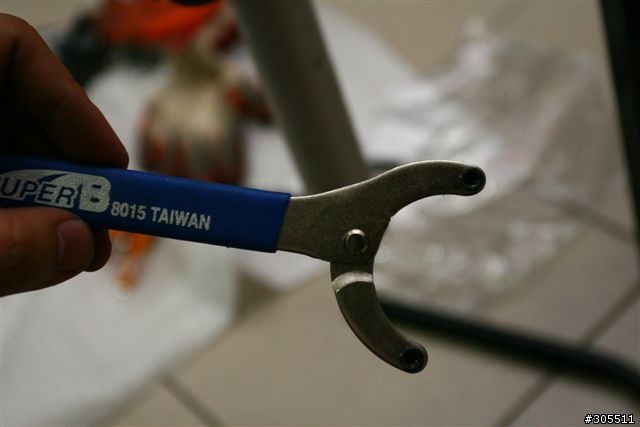

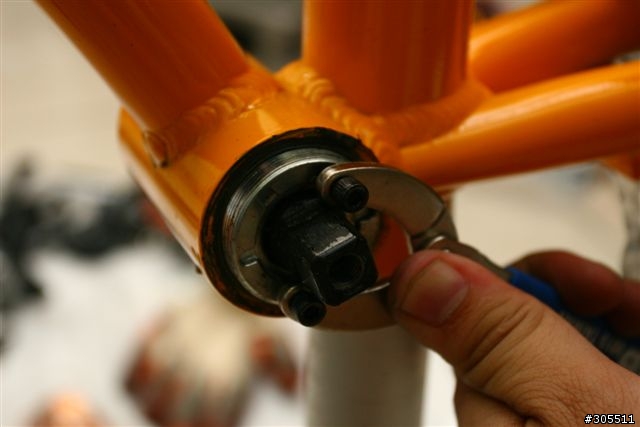

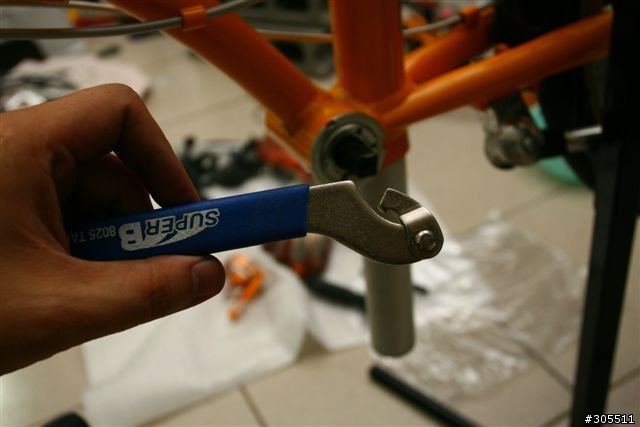

要使用這工具 轉下BB的鐵環
拆下後
另一邊用這工具
這樣拆
拆下後~

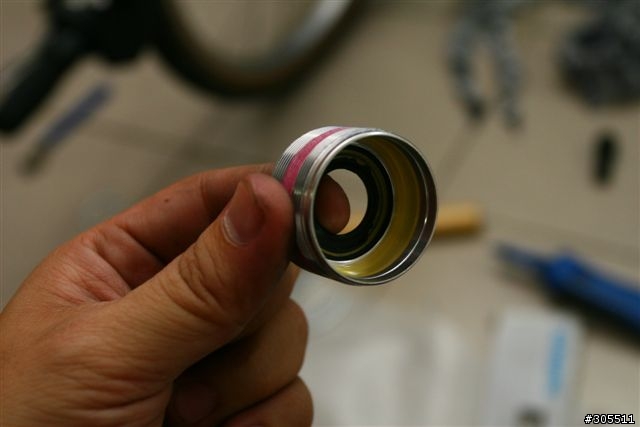

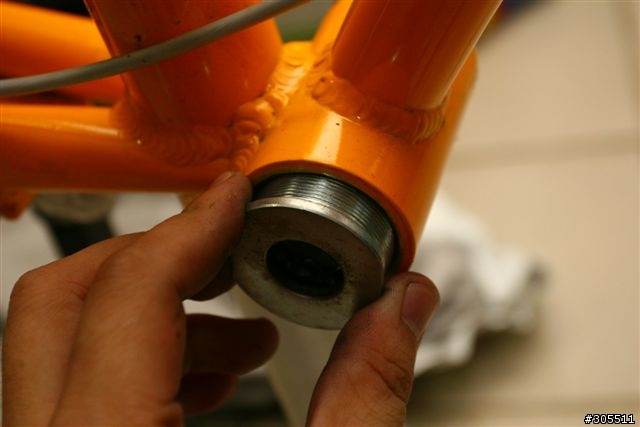

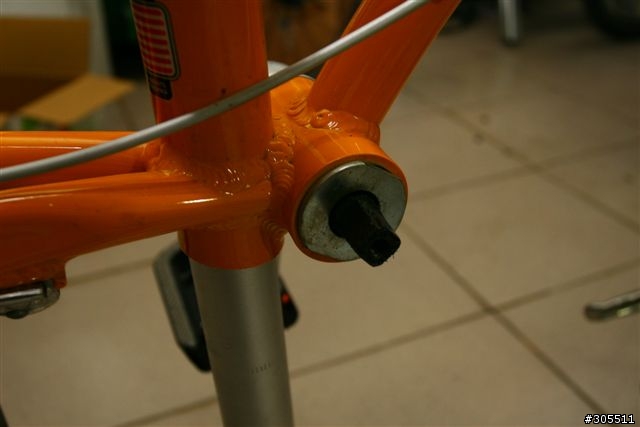

這是大盤邊BB的蓋子
轉鬆後卸下

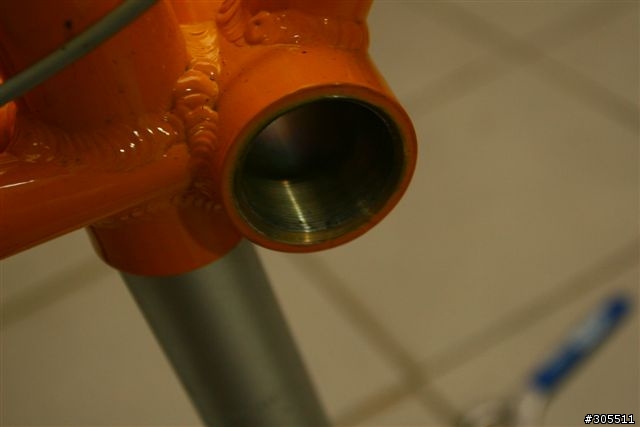

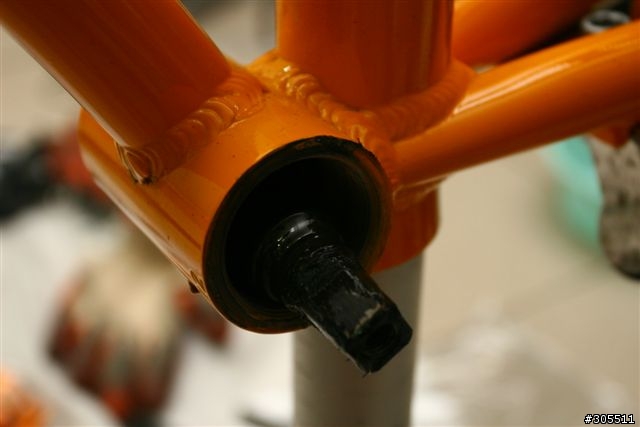

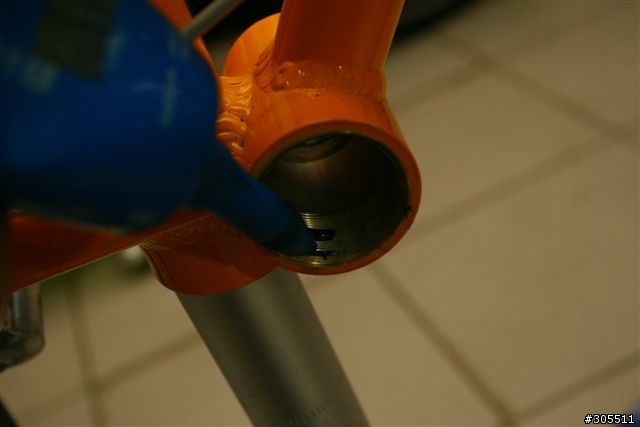

清理一下牙紋

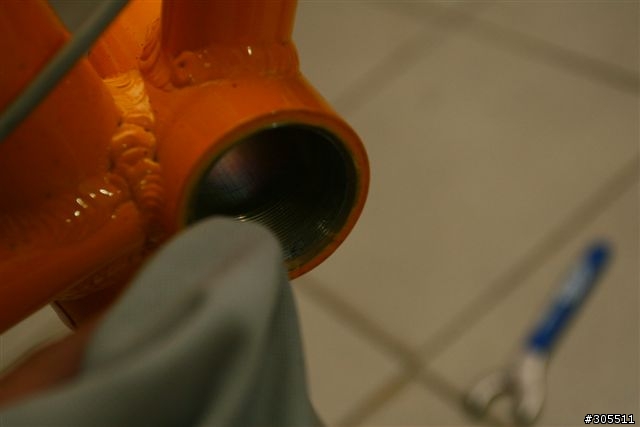

一定要清理乾淨喔

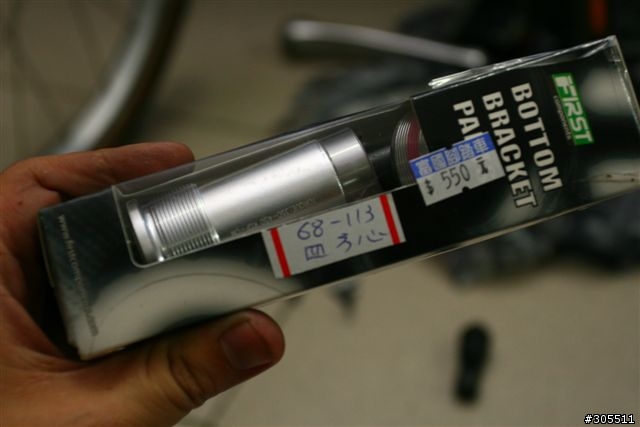

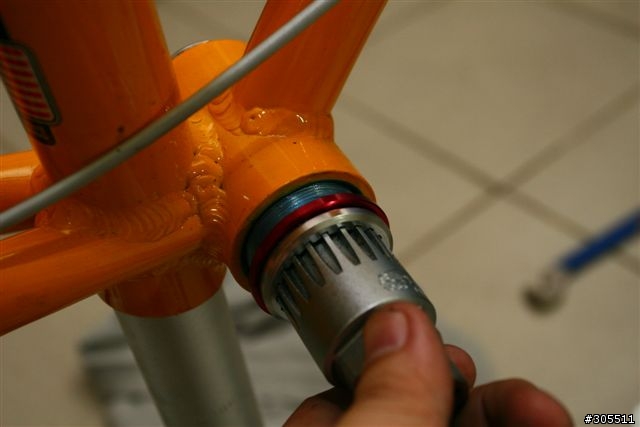

新採購 BB 68---113
牙紋先上油

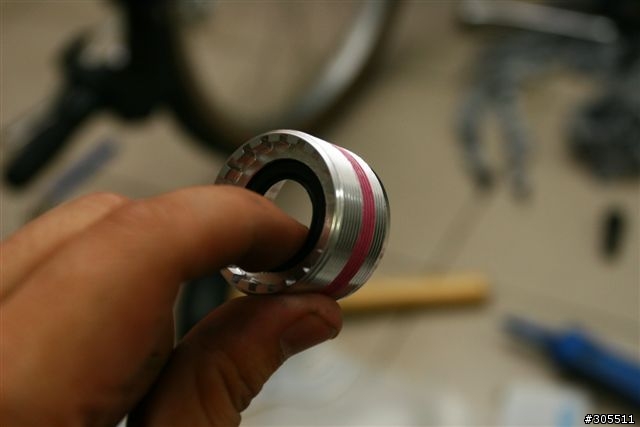

這還不賴~都是鋁鍛造的
難怪小貴

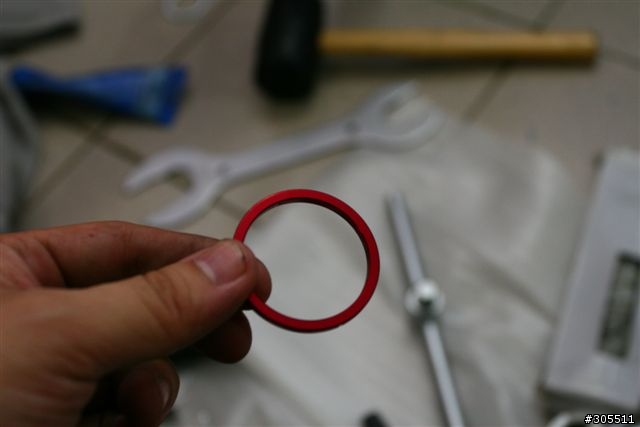

這是轉接座中的墊片
位置如圖

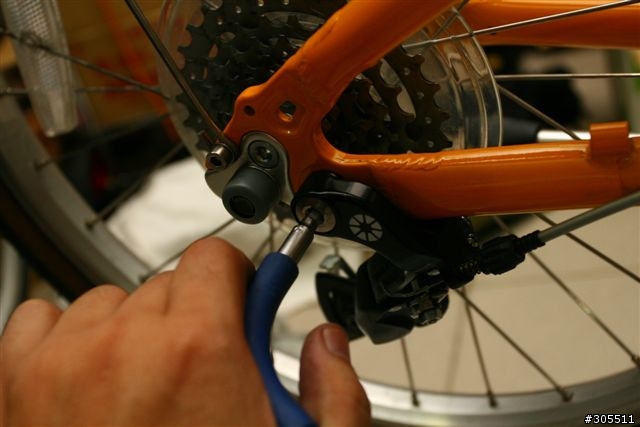

裝好後拆後變
這是5號6角

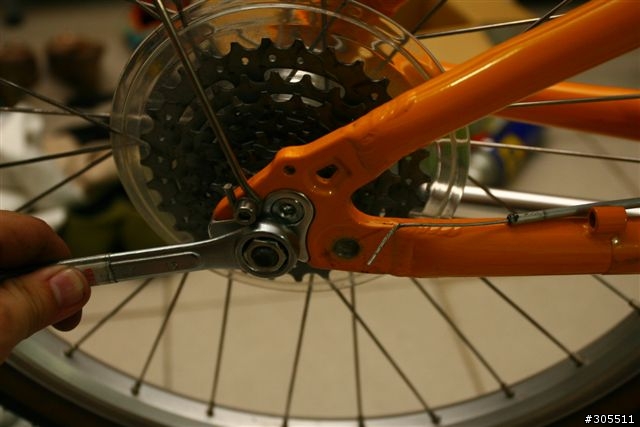

拆下後~接著拆後輪

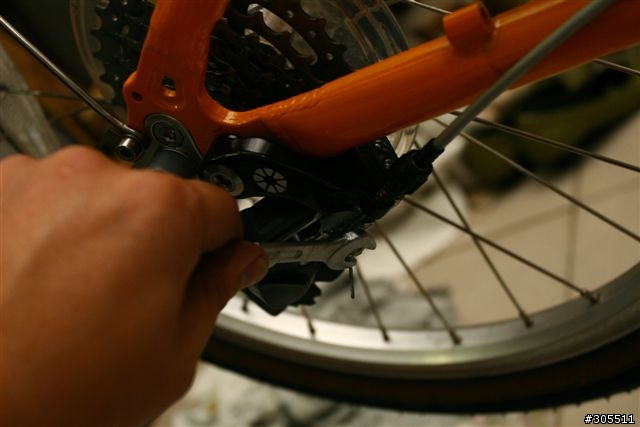

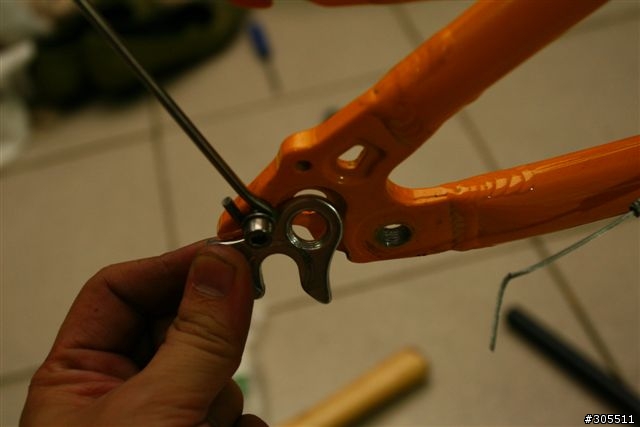

把原先抓鉤拆下

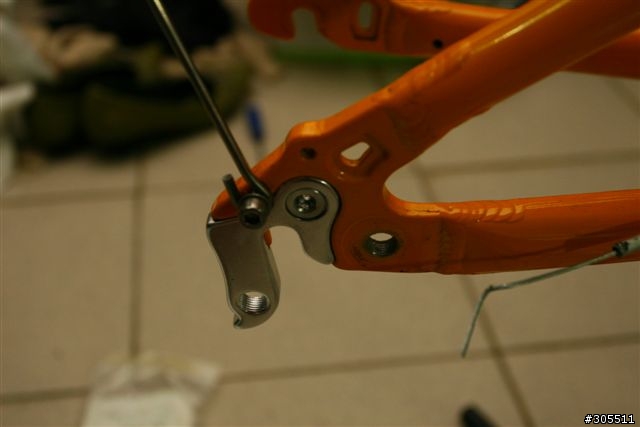

裝上新的抓鉤
拿抓已弄好的後輪

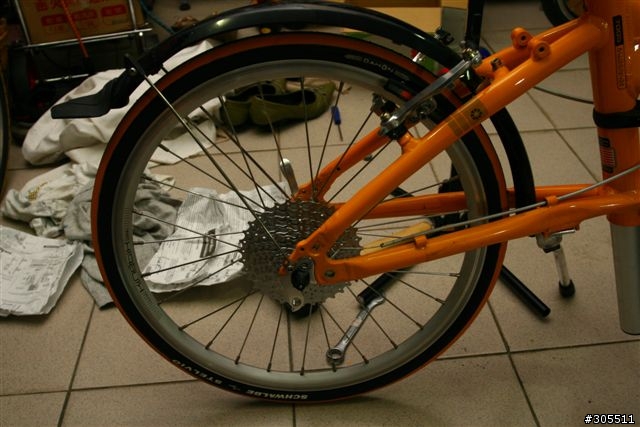

裝上
拆下

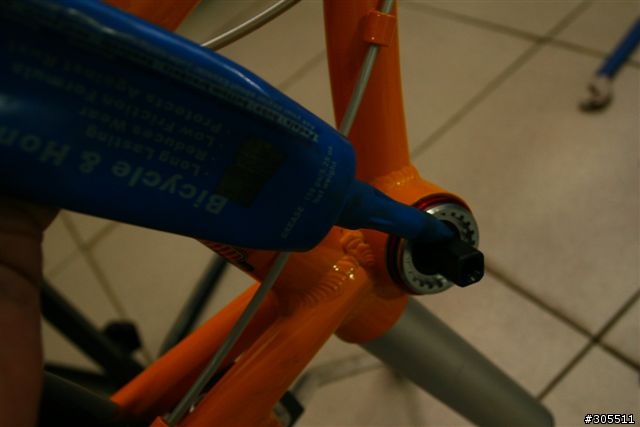

4方軸上油

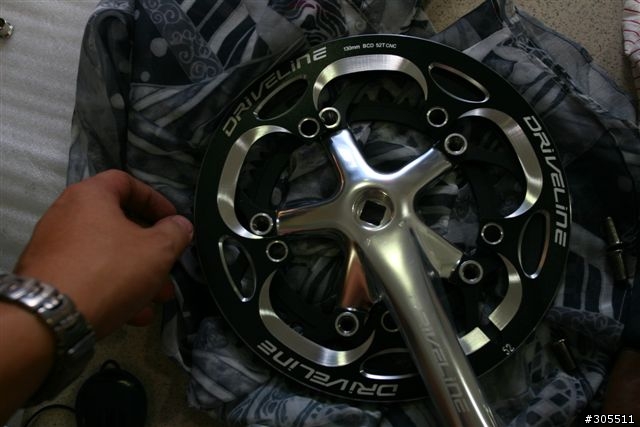

鎖入大盤
拿出轉接座

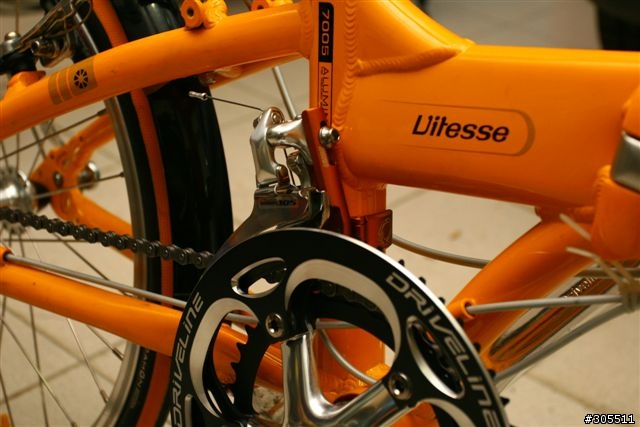

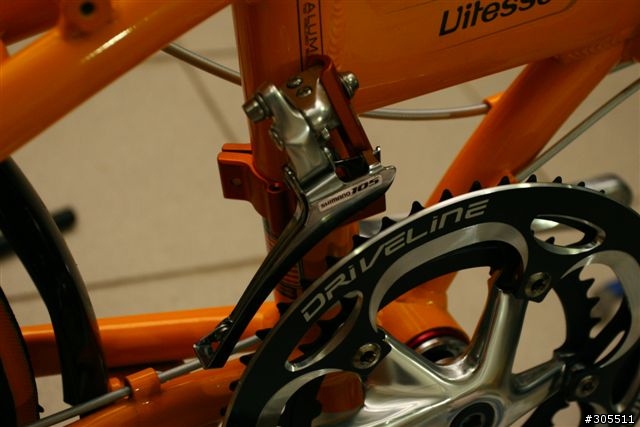

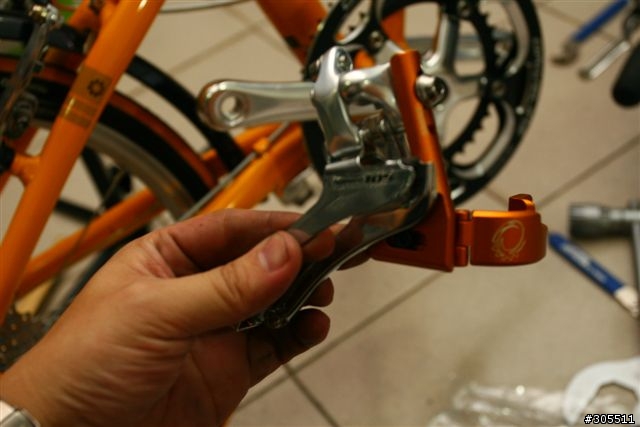

先鎖好105中變
先抓大概位置 鎖上
再來裝指撥

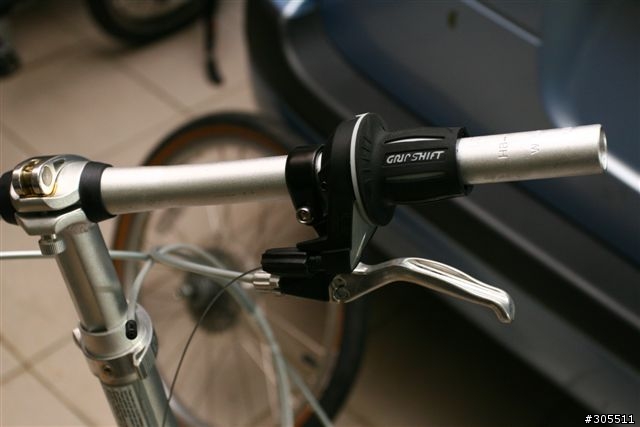

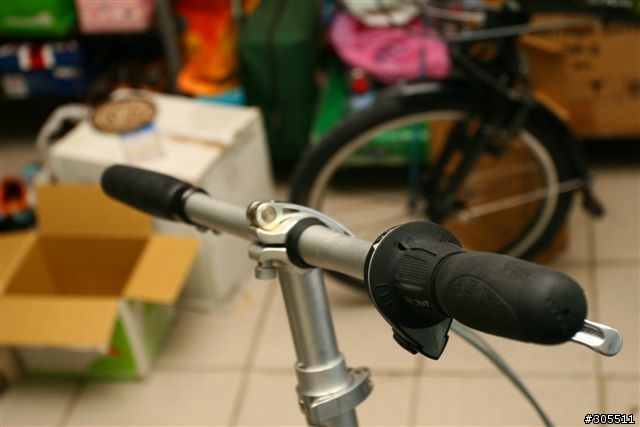

拆下握把 + 轉把

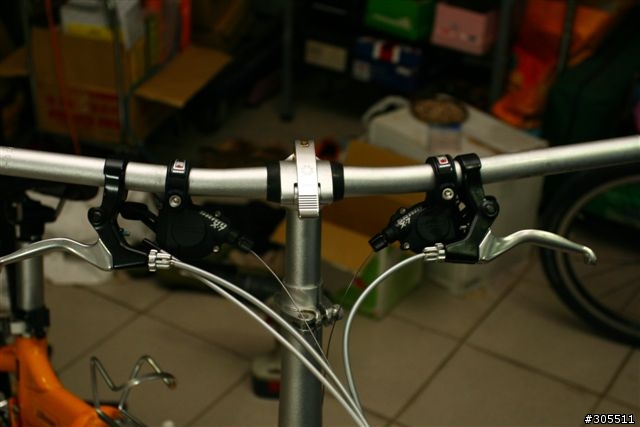

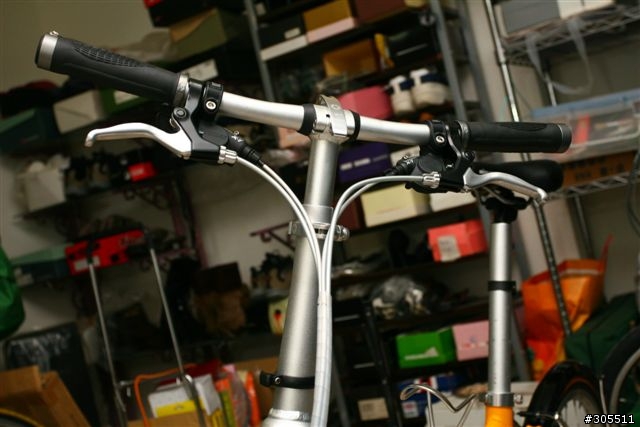

裝好指撥

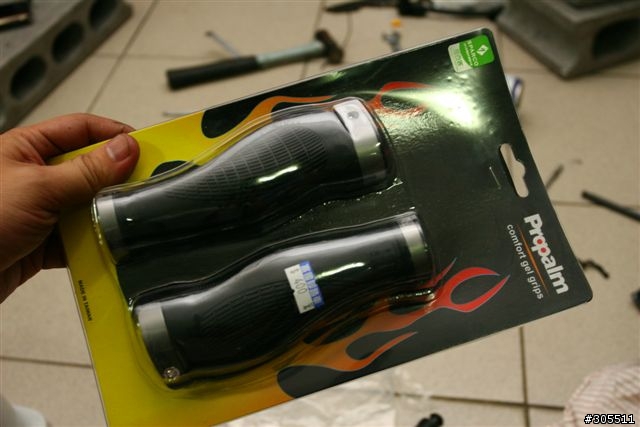

拿出新買握把~建議買類似的款式
完成~
作到這~因為一邊拍照花了不少時間
想想不對~這樣下去會搞很晚 SO....
後續就沒有拍照了
同學們可參閱
DAHON 自救會 之SP18完全圖解
接著奮戰1H多~完工囉 外管要整理一下
原車主沒要換踏板~原廠的很兩 有點可惜 勸敗是一定要的啦
中變

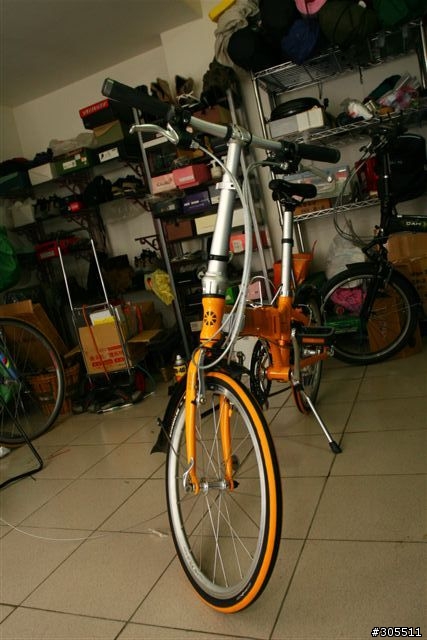

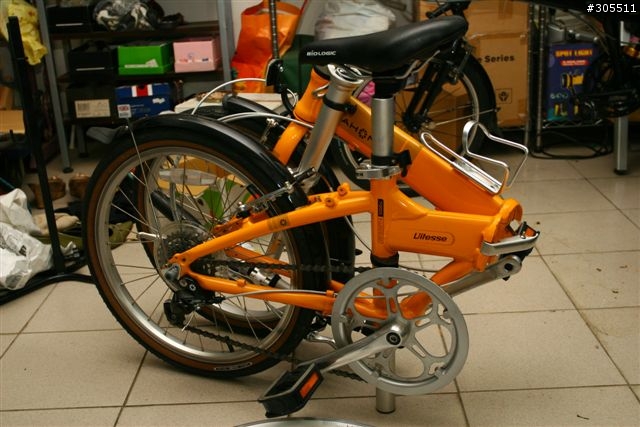

全車照~
晚了~就等明天試車囉
ps....烏龜的用意是希望大家能DIY囉 其實不難的
說的不一定準
