我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

很早就有傳聞HOPE碟盤跟FOX前叉不太合,一見面就會打架
不過因為太愛慕HOPE 203浮動碟,所以還是把她帶回家了
因為我相信將他們來好好溝通一下,一定會和好了!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
以下是動工過程記錄,可以讓一些喜歡DIY的車友參考一下
因為只有一個人,所以有遺漏了一些細節沒拍照,多多包涵囉!

拆太快了,忘記拍照了!所以就只看到拆下來的MAGURA九成歪碟盤囉!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

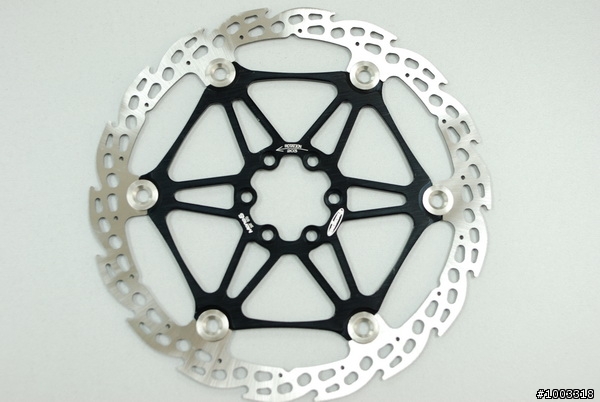

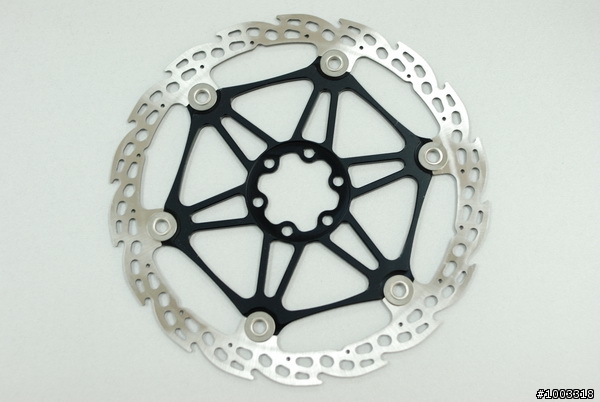

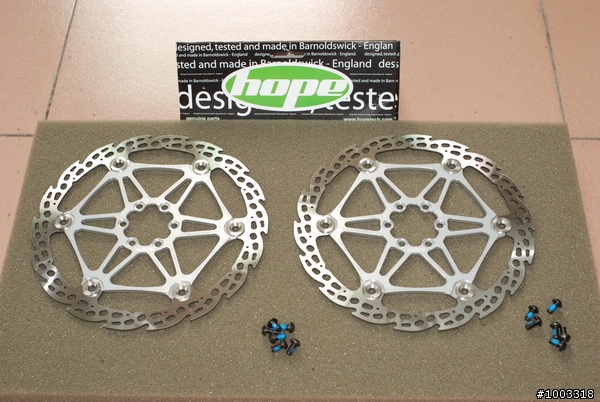

即將裝上去的HOPE 203浮動碟
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

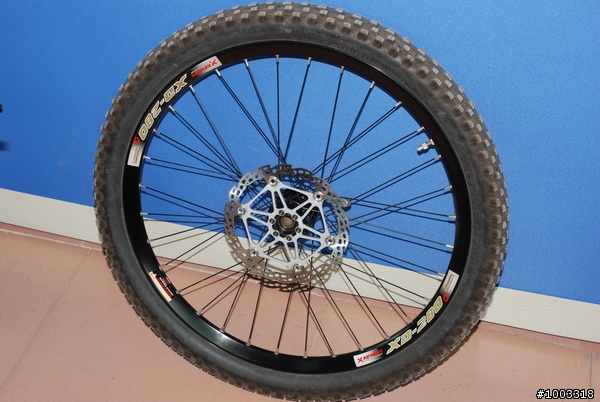

迅速的把碟盤裝上前後輪,只有拍到前輪
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

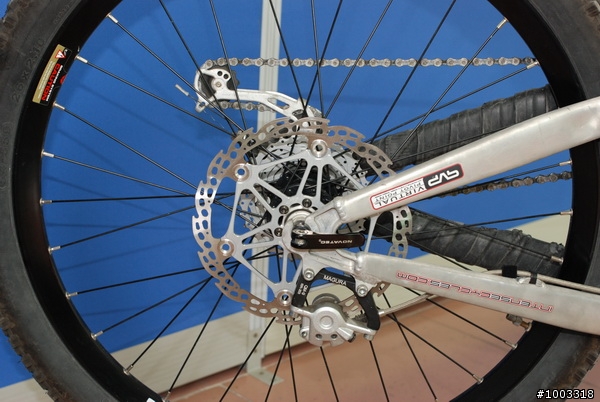

後輪比較沒問題,調整了一下卡鉗,就OK了!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

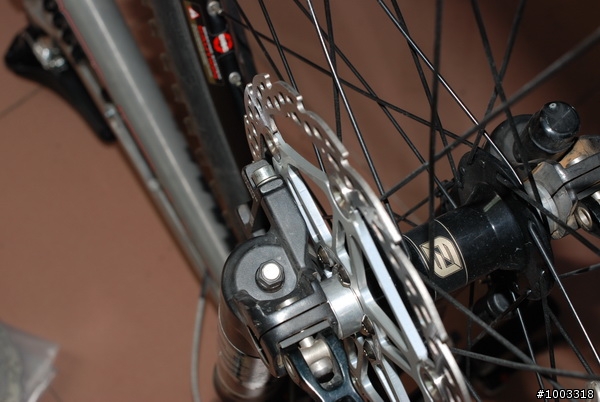

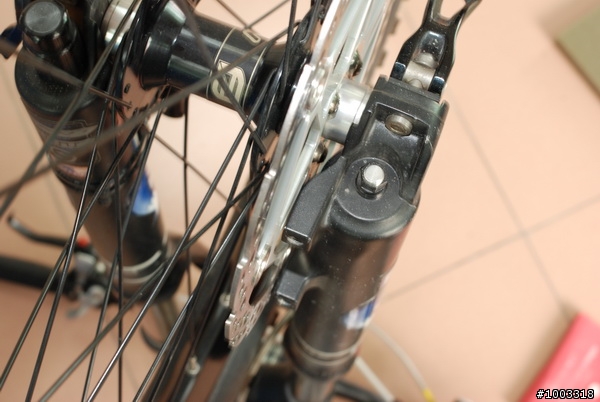

換前輪囉!果然合不來,一裝上去就卡死了,轉不動阿!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

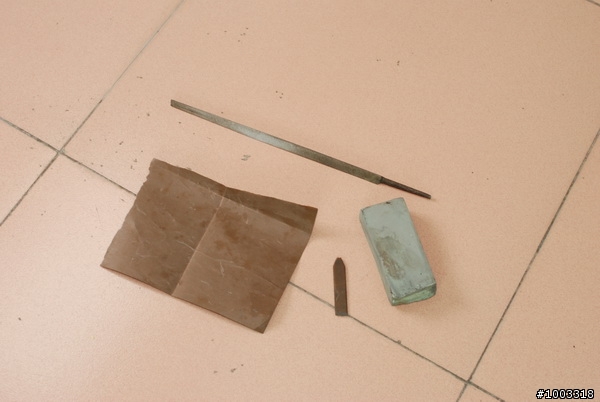

拿出工具來,銼刀、粗滑石、細滑石、1500號砂紙
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

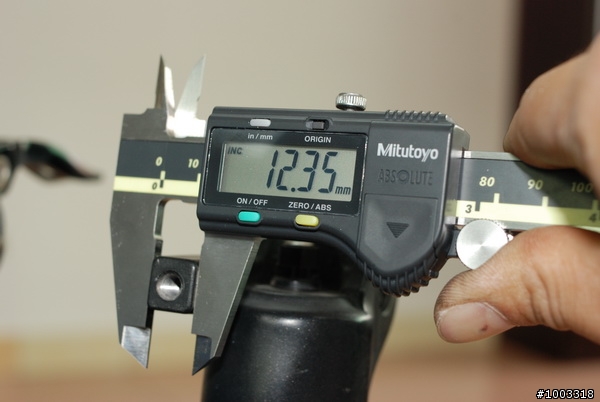

先量一下沒加工前的尺寸
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

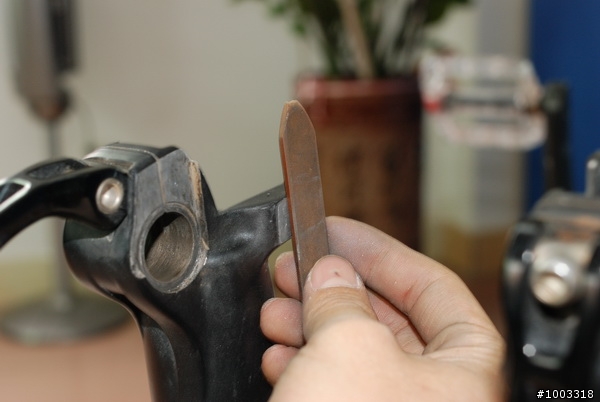

拿起銼刀,開始動工囉!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

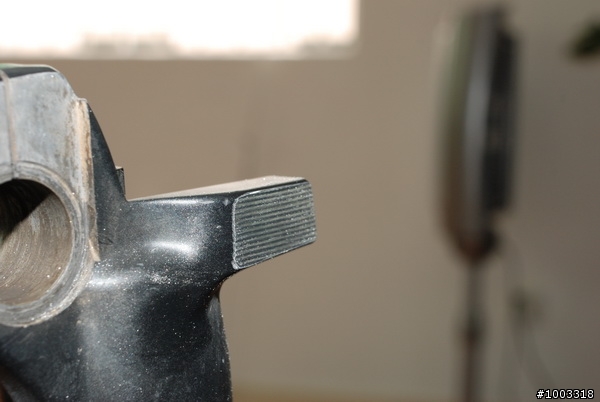

先磨橫的,磨到一個深度像這樣子,再磨直的
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
磨到沒有看到橫的痕跡,這樣磨會比較平均,也可以知道哪裡有磨到哪裡沒磨到
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
繼續磨,磨到看到痕跡,再換個方向磨,重覆以上步驟
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
磨到差不多了,試裝,還是卡到,拆下來再磨!
照片看的不是很清楚,只要轉動輪子就可以知道有沒有磨到
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
拆拆裝裝、磨來磨去好幾次後,終於OK了!不打架囉!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

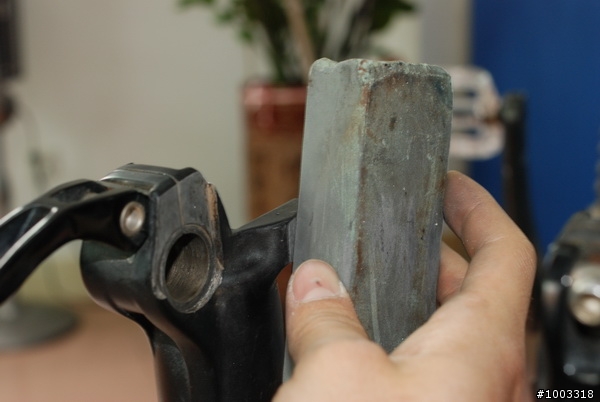

開始細加工,拿出粗滑石!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

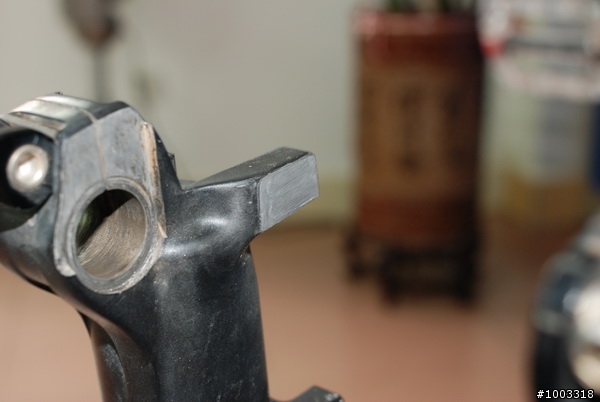

磨到看不到銼刀的痕跡,也是一樣要直的直的、橫的橫的這樣磨!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

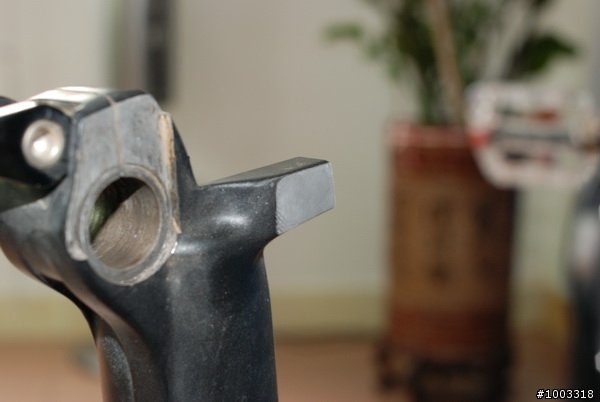

再拿出細滑石,繼續努力,步驟都一樣!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
磨到微微發亮就可以囉!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

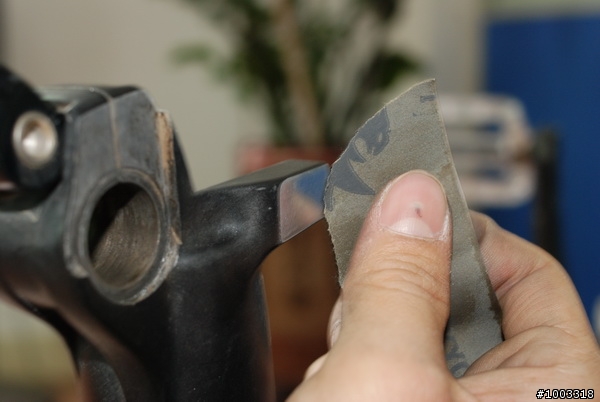

換1500號砂紙登場,直的直的、橫的橫的!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

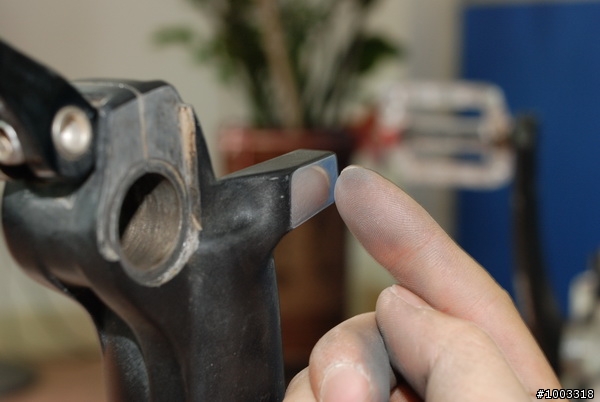

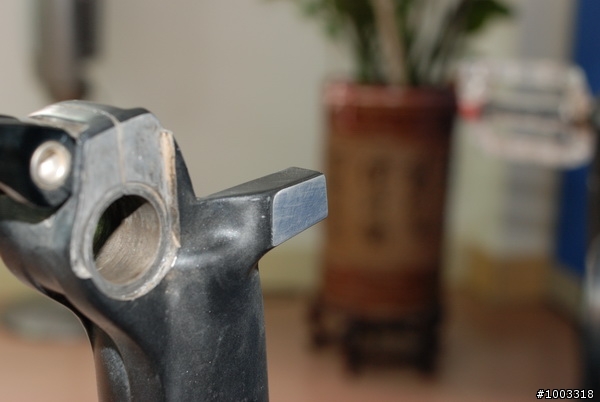

OK囉!會發亮喔!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

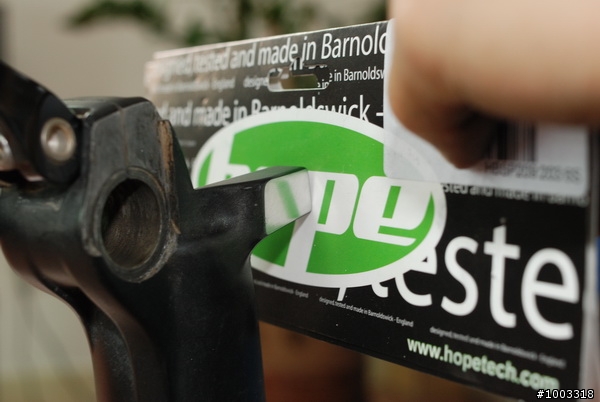

照一下HOPE的紙卡!其實還不夠亮拉!可以再更亮的!又不是要當鏡子用!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

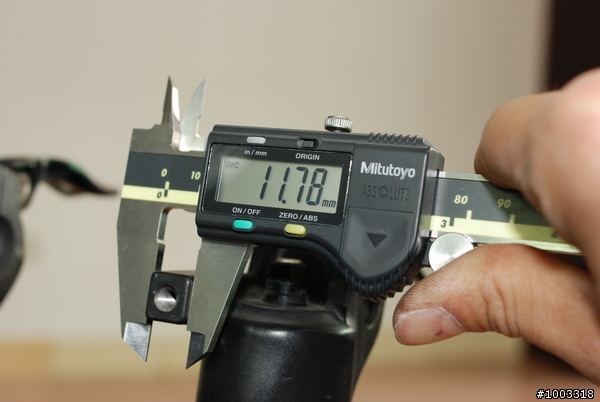

再量一下尺寸,12.35-11.78=0.57,磨掉了0.57mm
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
因為怕磨到卡鉗座,所以裝的時候稍為向外拉了一下!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

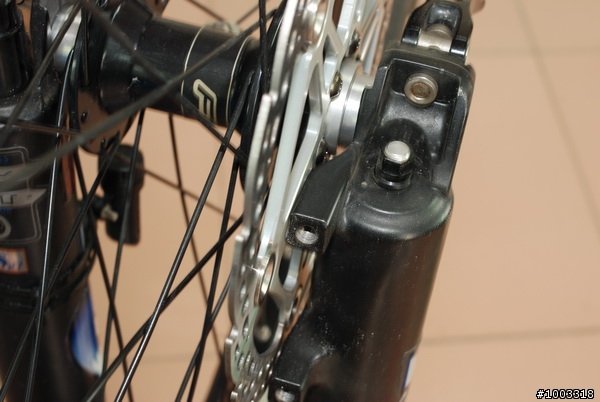

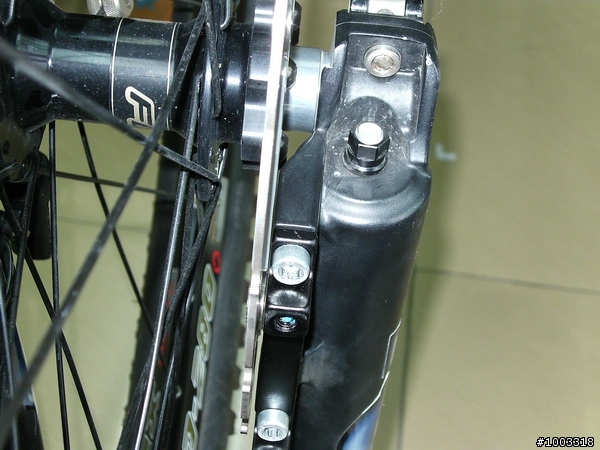

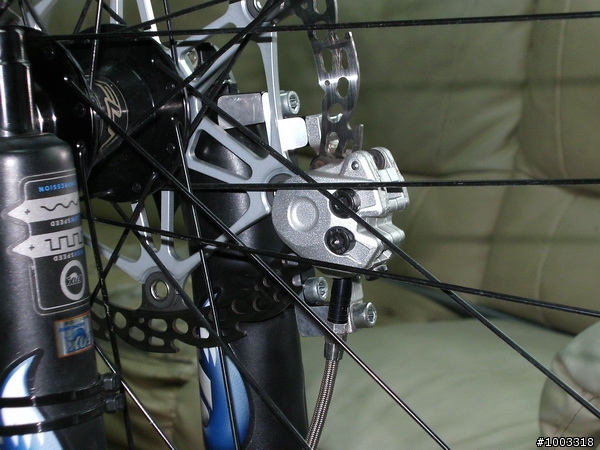

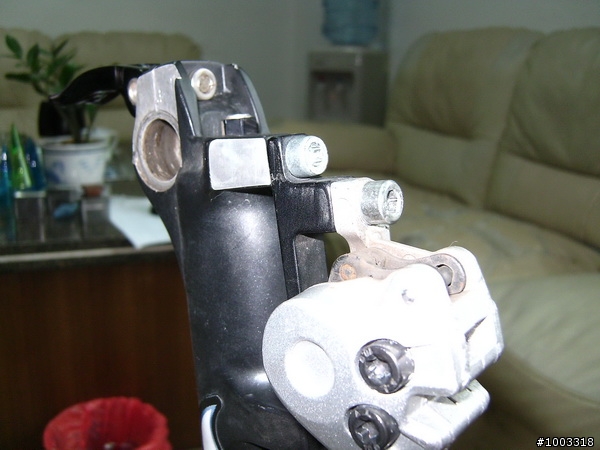

看一下,感覺卡鉗座跟碟盤有點危險,不過還是有一點距離
先試騎,如果會卡到就拿去用铣床幫他搓背
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

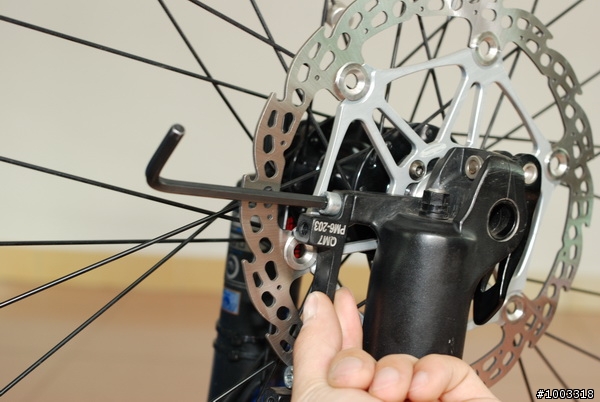

調整一下卡鉗,稍微鎖緊,試轉一下,沒問題,就用力的鎖緊囉!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

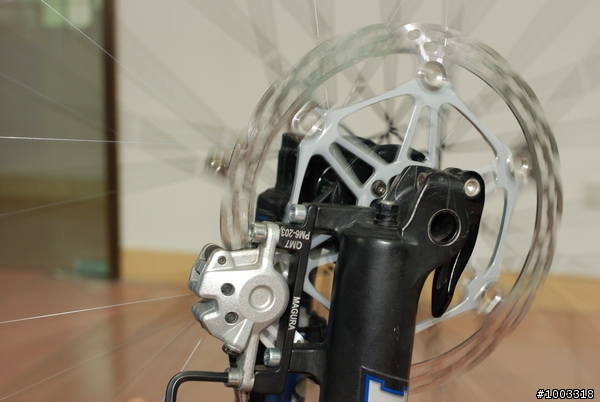

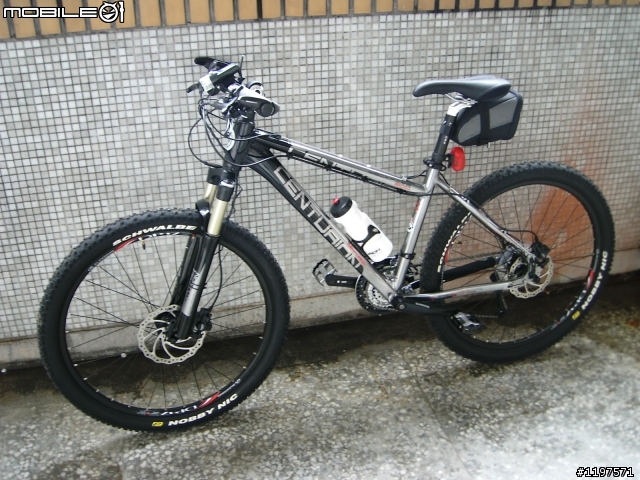

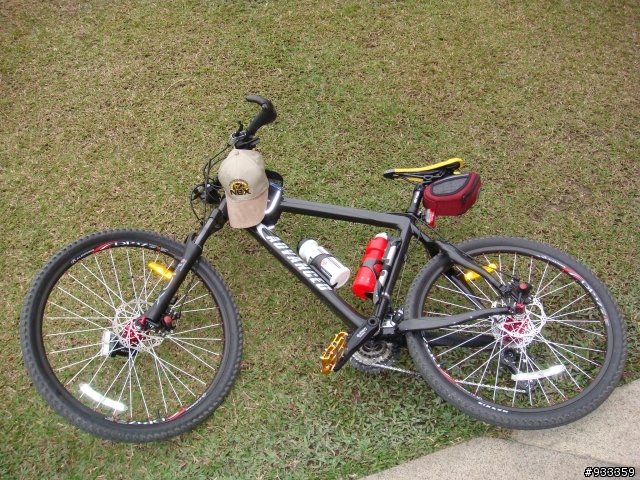

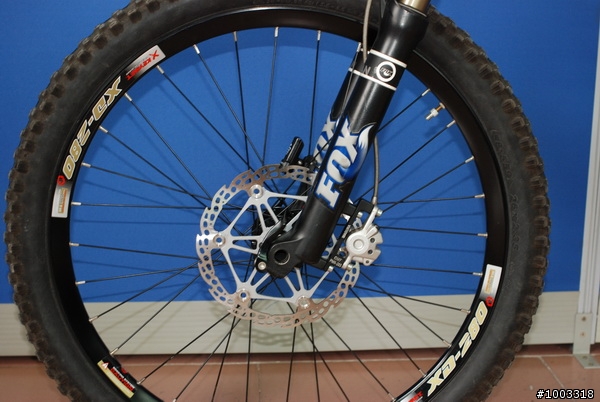

裝好囉!果然沒看錯,她真美麗!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

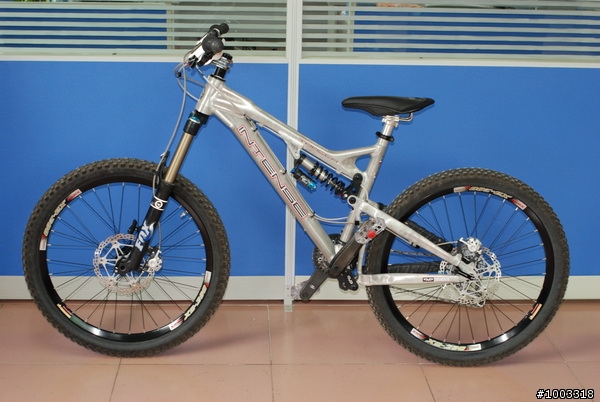

換了碟盤,是否感覺整台車都不一樣了呢?
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
試騎了幾天後,發現碟盤還是會磨到MAGURA的卡鉗座
所以就決定把他拆下來加工了

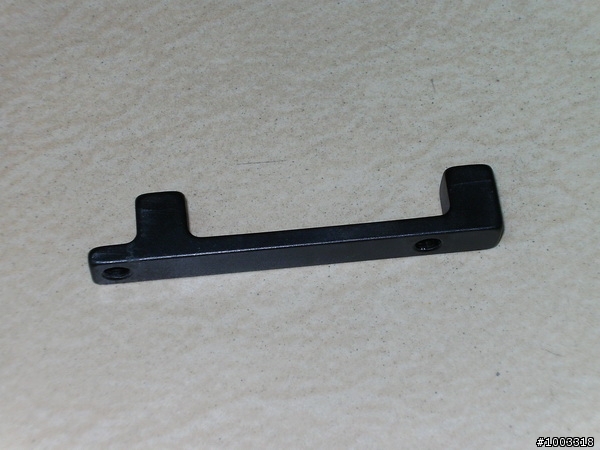

卡鉗座比前叉上的卡鉗座凸出了一點點
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
看得出來有磨到的痕跡
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
拆下來囉!準備動工!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

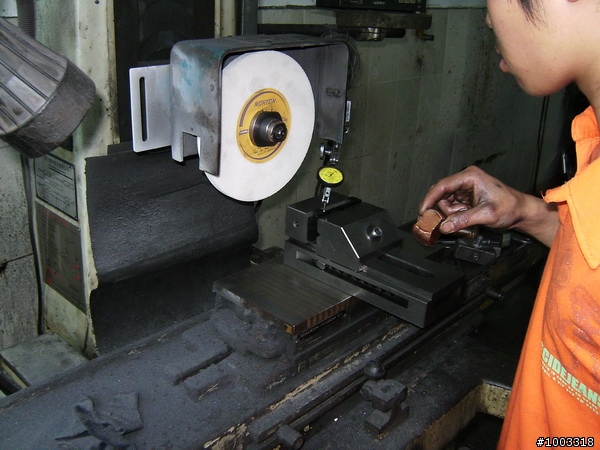

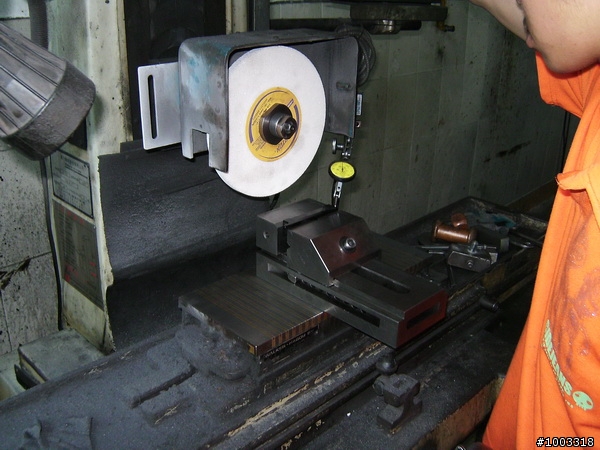

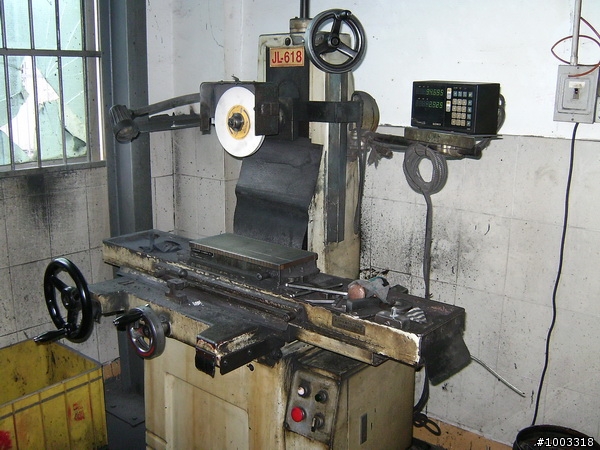

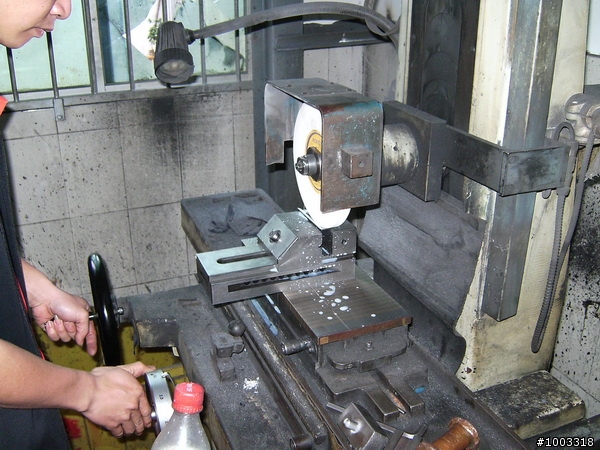

這次的工具就是這台磨床了
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

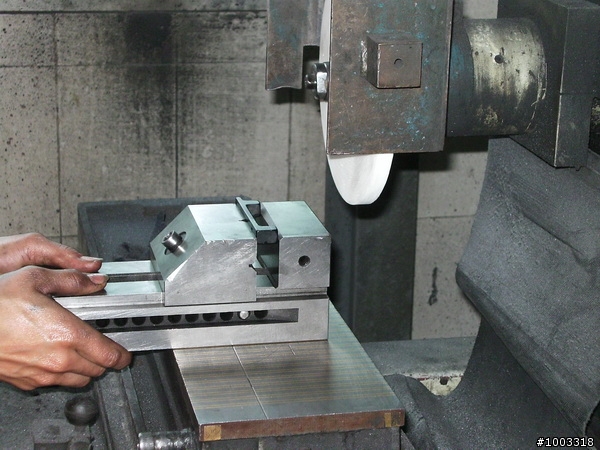

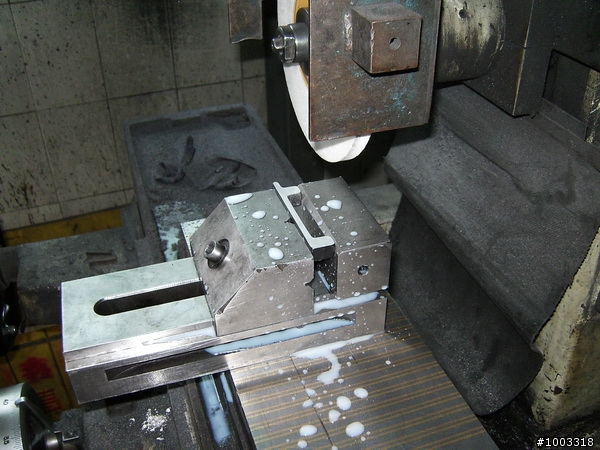

先把卡鉗座架上去
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
先定平,那顆表就是定平用的
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
轉阿轉!從左跑到右,再跑回來,調整再調整,表都不會動時就OK拉!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

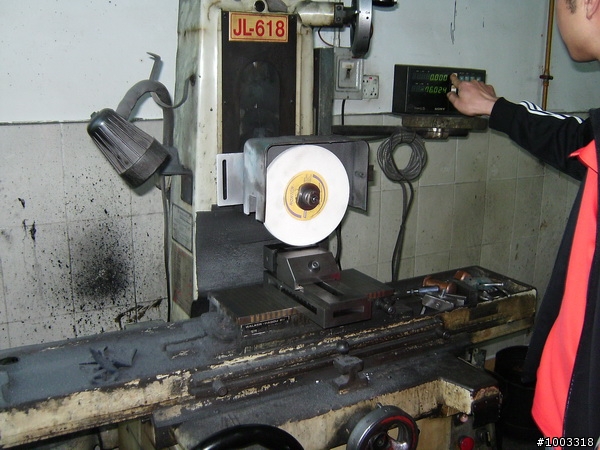

計數器歸零
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

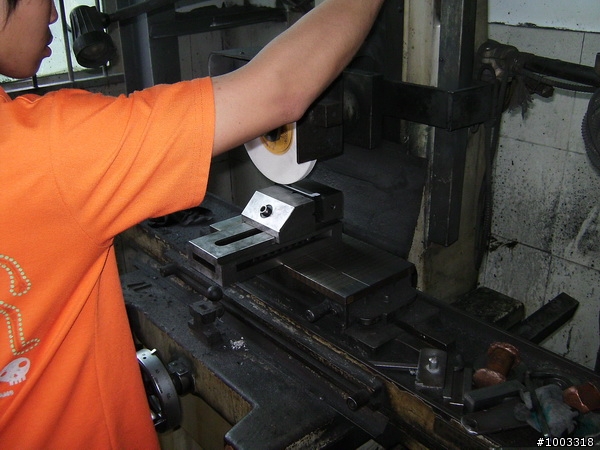

給他磨下去
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
不可以一次磨太多,一層一層的磨下去才會漂亮,也才不會偏掉
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
磨了兩次,第一次磨了20條,發現還是沒有平,所以又磨了10條,共磨了30條
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

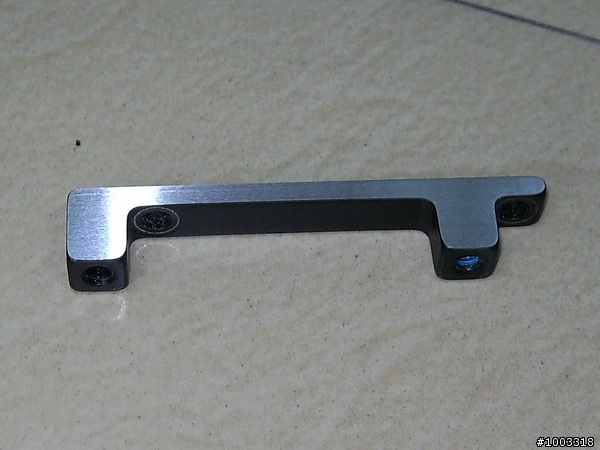

閃閃發亮了,跟手拋的亮度感覺不同
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

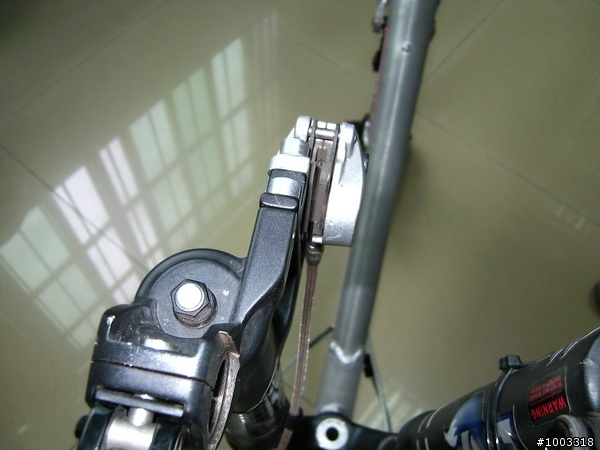

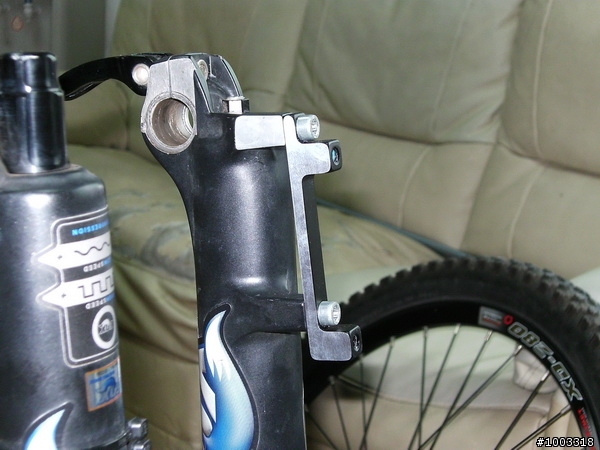

裝上車,間隙比較大囉!
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)

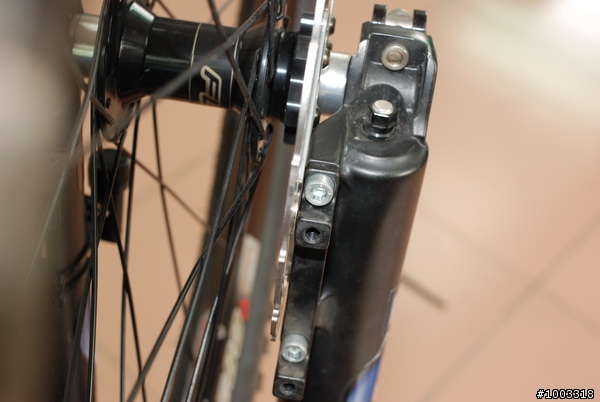

從裡面看過去
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
裝好了,收工
我讓HOPE小姐跟FOX先生和好囉!(3/2再更新)
好文~推一下 這種diy精神的文章我最愛了

讓我想起了 上了一學期的 工廠實習 課程 不過那是年代很久遠的事了
冠逃這篇文章會嘉惠很多人,加各分
聽說這盤煞車超利

操開了記得在來分享一下使用心得啊

P.S.要讓 FOX先生和HOPE小姐結婚,代價也不小啊
(不知道我新來的CODE加上HOPE合不合)

http://tw.myblog.yahoo.com/filipyang/
呵~~冠逃誰叫你不用HOPE的花鼓咧
HOPE花鼓+HOPE浮動碟+FOX.....就不會打架啦......
(至少我的是這樣啦......)

FILIPYANG wrote:
(不知道我新來的CODE加上HOPE合不合)

簡單~~反正你的腳傷還沒好.....你的CODE就交給我幫忙測試吧......
升格當爸爸....才知道有時間騎車是多麼幸福的事啊......
不知碟片安裝是否有正反面之分
記的看過的碟片安裝都是往後的..
這要怎麼形容呢...就是波型或是中間連接的地方看起來是往後跑
板大這組中間連接的地方是對稱..所以無法判斷...
但是波型看起來是往前跑..跟以前看的不太一樣....不知是否有差別
**************
好像是中間是反向...外緣波型沒特定





http://tw.myblog.yahoo.com/abaama/
abaama wrote:
不知碟片安裝是否有正...(恕刪)

碟盤上面都會印Rotation
照著裝就對了
我不想當男子漢, 我只想要我的小毛毯
請教一下 :

MAGURA 和 HOPE 的碟盤制動力感覺不知差異有多少呢 ?

之前聽朋友說過 MAGURA 碟盤的厚度較厚 , 碟盤的剛性也比較好不易變形 , 剛好樓主兩款都有 , 能不能幫忙用游標卡尺比對一下 , 順便分享一下實際上路的使用心得呢 ?
手上剛好還有兩塊HOPE 203浮動碟,是黑色的
還有原來的MAGURA碟盤,拍幾張特寫讓大家看一下

也把碟盤的厚度量了一下
HOPE厚度為1.87mm,黑色的部分為4.05mm
MAGURA厚度全為1.92mm
但是看一下兩塊碟盤的結構是不同的,我覺得HOPE比較不容易歪
不過還沒開始操還不知道,之前的MAGURA用沒多久就歪的亂七八糟了
制動力的部分,要等HOPE操開了才知道

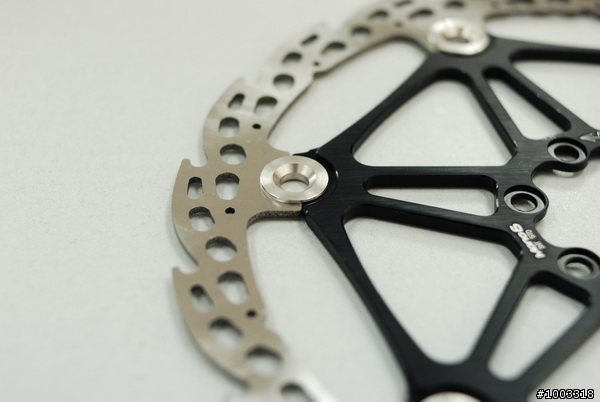

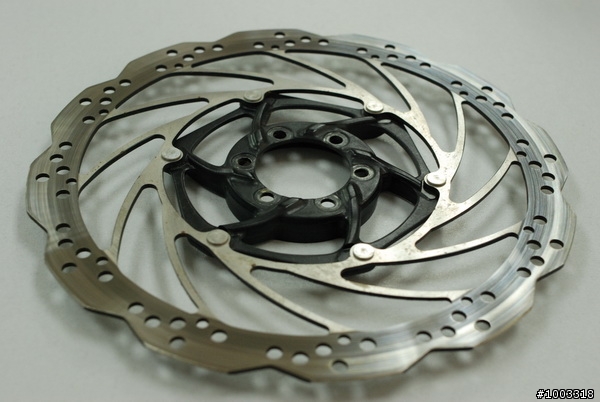

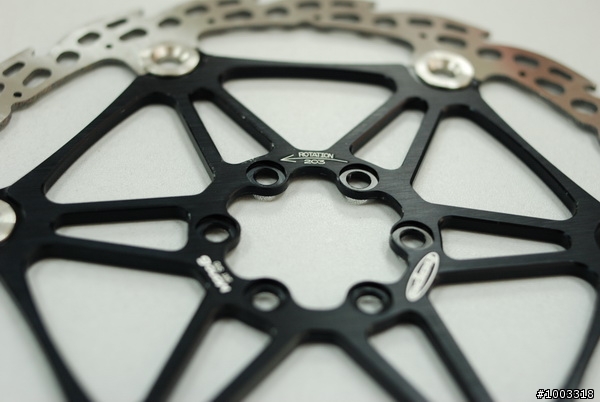

HOPE正面

有很清楚的標示安裝方向,所以不會裝錯的,也有螺絲的沉頭孔

HOPE背面

也一樣有做沉下去的設計,剛好可以裝上去花鼓

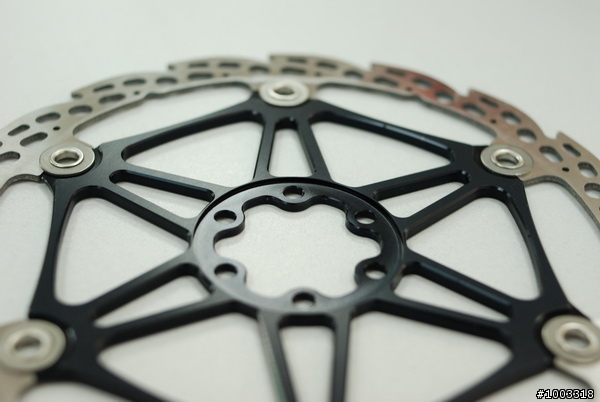

浮動的設計

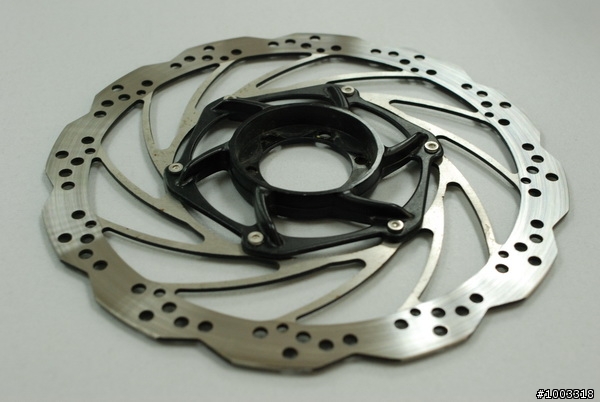

MAGURA正面

MAGURA背面
阿永 wrote:
HOPE花鼓+HOPE浮動碟+FOX......(恕刪)

阿永!用HOPE的花鼓就不會了喔!
也講一下你的配備吧!各是什麼型號的
也可以讓別人參考一下!
ultra1219 wrote:
阿永!用HOPE的花鼓就不會了喔!
也講一下你的配備吧!各是什麼型號的
也可以讓別人參考一下!


對呀~~我試裝過是不會打架.....

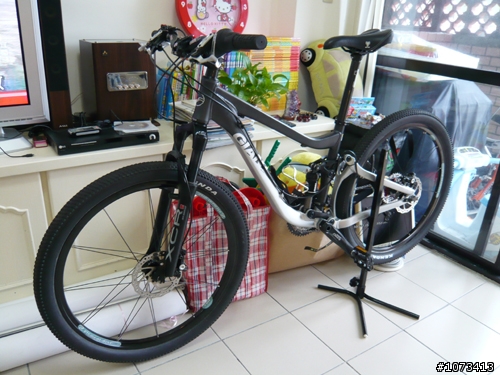

我的是HOPE PRO2 QR前花鼓+HOPE浮動式碟盤+FOX 32 TALAS
有試裝過203跟183的碟盤

明天有空再補給張照片給大家參考參考~~
