[分享] 改~~MS-601大螢幕碼表 (新增記憶金電容 7/20再度更新)

話說之前看了好幾個碼表
發現到不是價錢太貴就是便宜沒有背光功能

直到看了前一個大大分享的用煩了小螢幕碼表..終於敗家買了大螢幕了...
便下定決心敗了一個......

但用了沒多久就發現到螢幕雖大但是螢幕背光根本沒啥用處......

所以便發起改裝該螢幕背光的文章啦

事先聲明喔
改裝的時候會把之前的騎乘記錄和輪圈設定資訊一併清除掉

所以建議先將目前資料記錄下來啊(雖然總里程不能存回去...)
不然改好後才發現資料全都不見才在......

不多說直接開始改啦

首先需先將銀色外殼拆下來

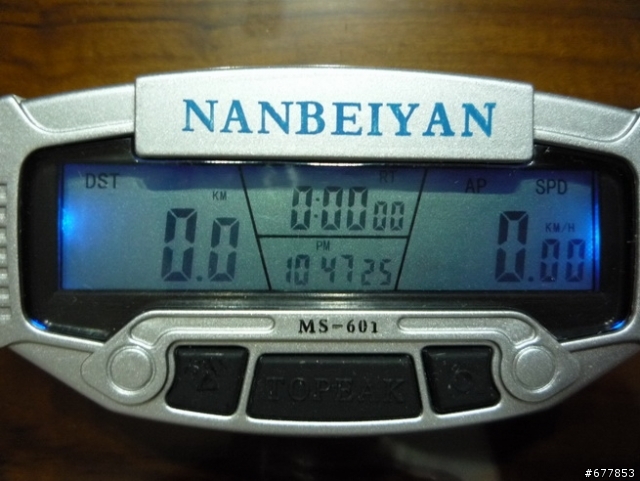

這是之前改過的藍色背光，但就是不夠亮...

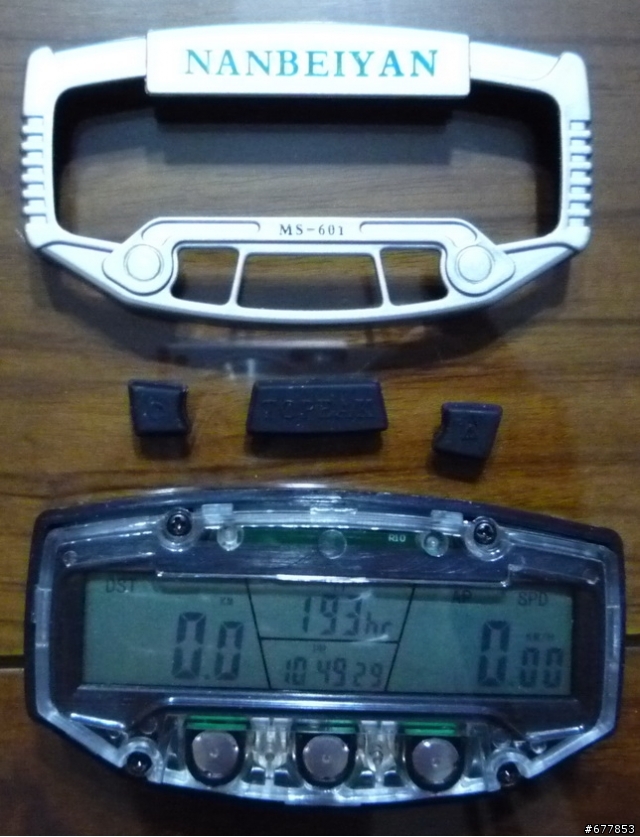

用小隻一字起子拆開後會變成下面這樣


這時可以看到螢幕的透明蓋附近有四個黑色螺絲，這便是卸下螢幕的螺絲

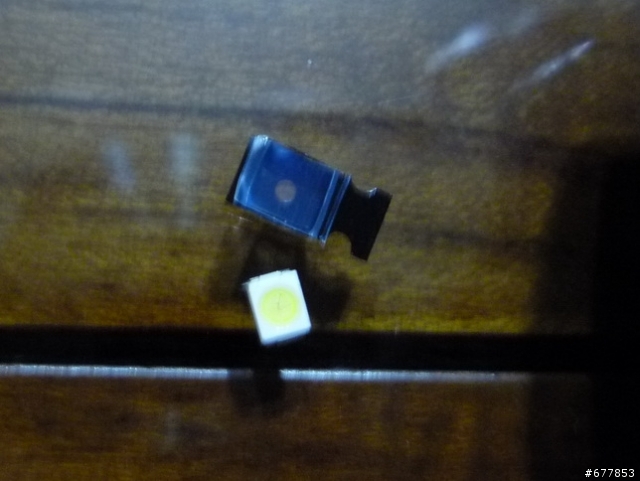

這是此次用來改裝的SMD 白光LED(真是有點給他大顆的......)

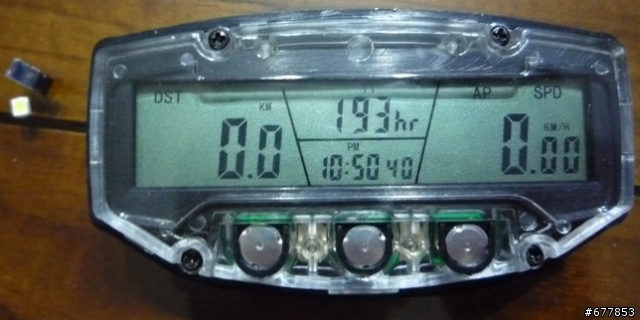

螢幕跟SMD高亮度LED合照(SMD大顆白光LED要價不便宜啊...$20)...


將面板四週四顆黑黑的螺絲卸下後翻到背面去，還有四顆螺絲要卸掉

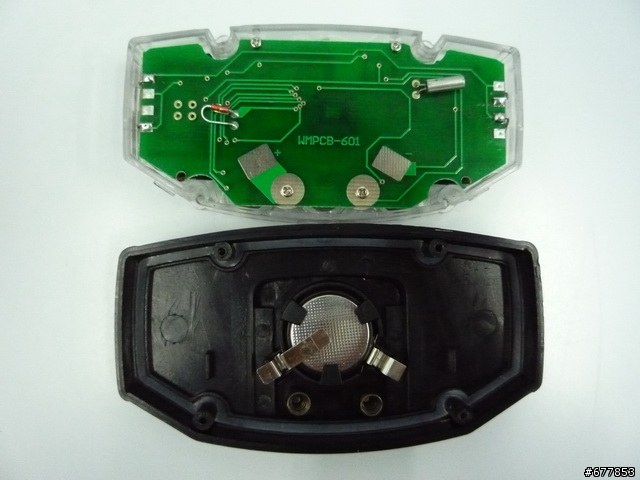

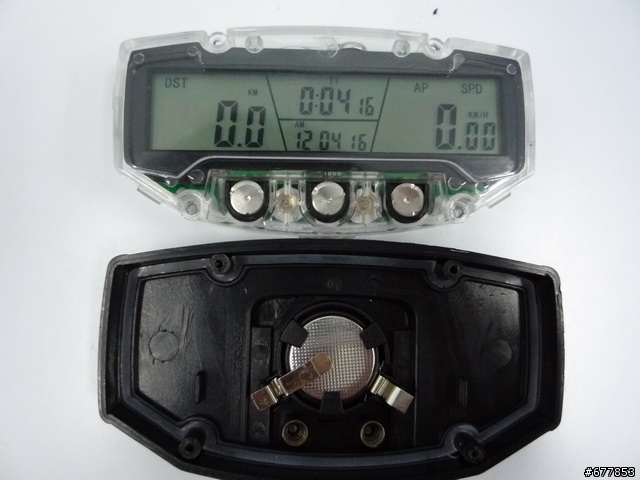

面板背部和碼表電池盒合照(四顆螺絲有兩顆不一樣，一顆螺牙被內部上膠黏死，另一顆螺螺絲不能用一字或十字起拆)

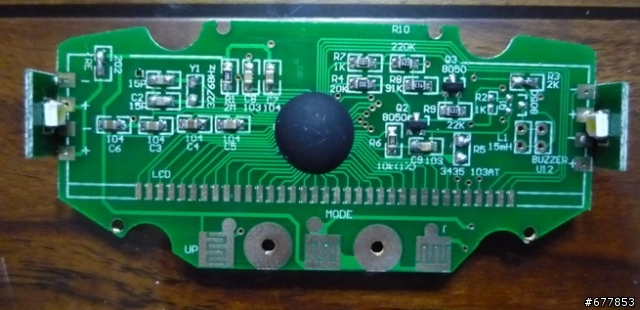

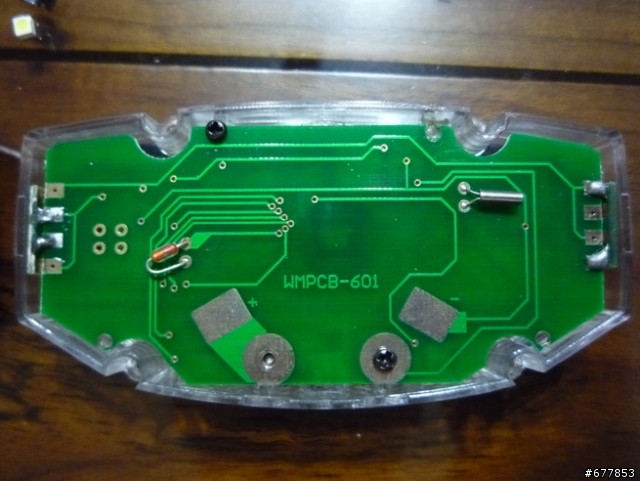

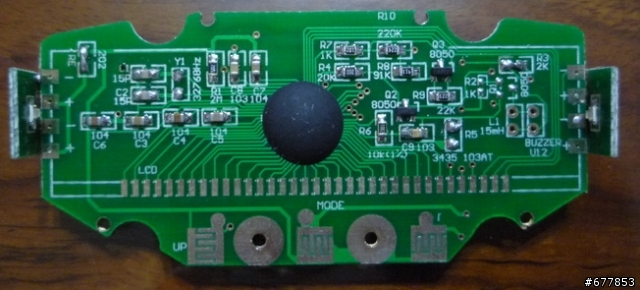

拆光光後剩下的電路板

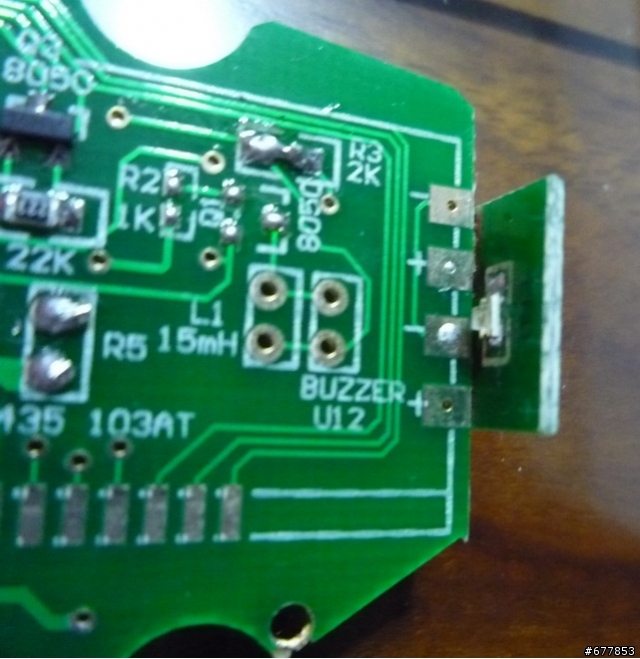

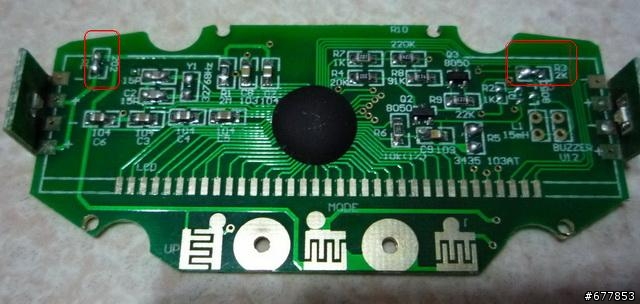

這是原藍光SMD LED的位置

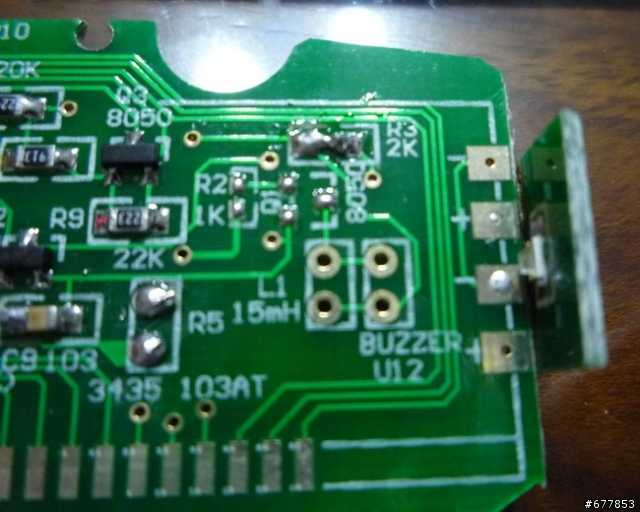

特寫......

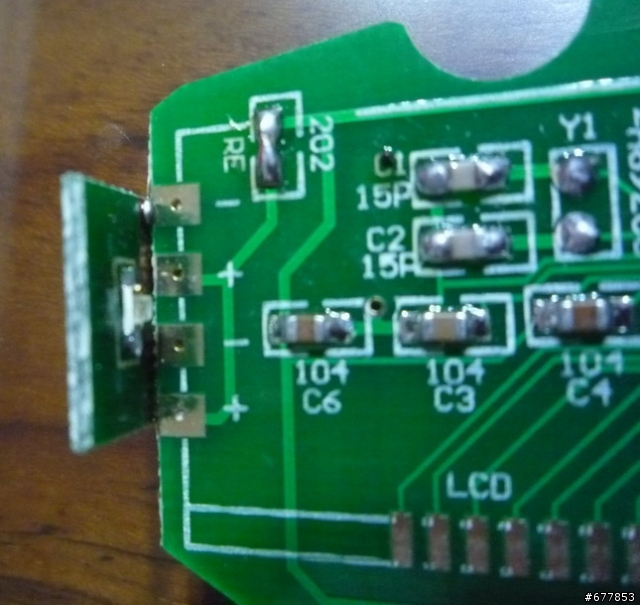

左邊也來一張

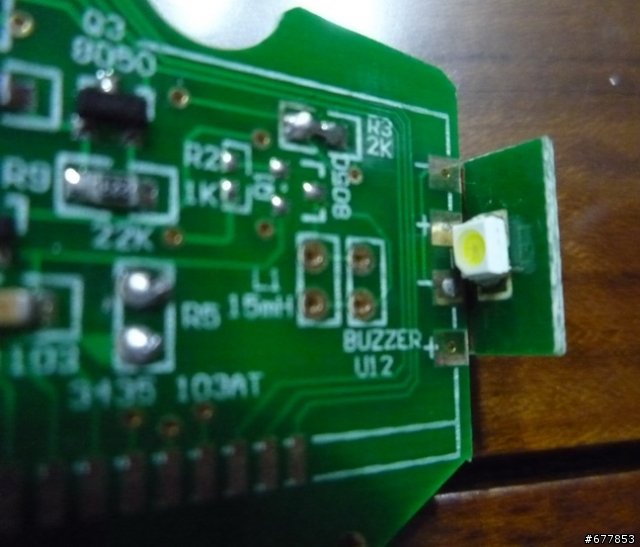

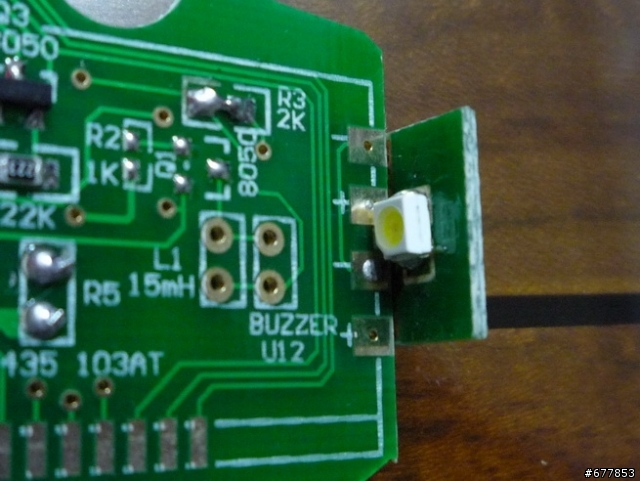

再來是把SMD高亮度白光LED焊在原本藍光SMD LED位置上
這要一點技巧並要確定好LED的正負極(LED電路板上的正負極似乎是錯的...)


再來一張特寫


左右邊SMD LED換好後的結果


裝回去時發現到SMD LED燈竟然太大了裝不回去......

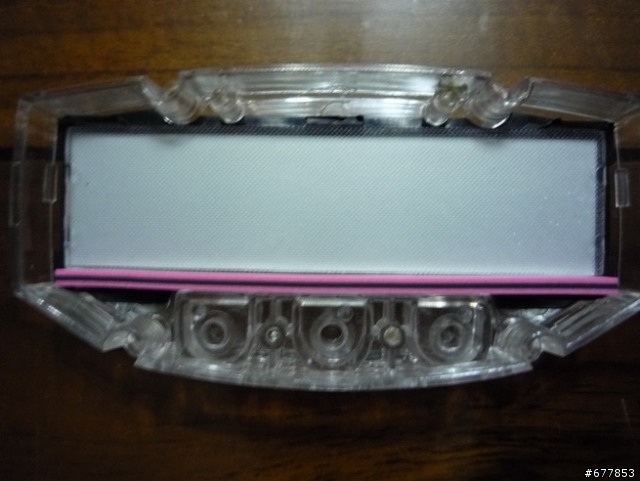

後來發現到只要將液晶面板後面那塊霧霧的半透明片兩邊修整一下就可以了

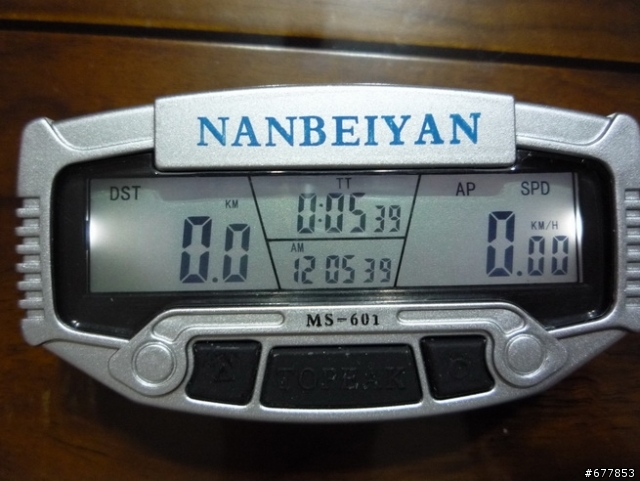

裝回去後測試的結果


再來一張夜晚發光的情形


哦哦.....就是這個光，就是這個光......
比之前改成藍光還要好......

嘿嘿......爽度又增加了不少喔

這次的改裝比之前剛買來時的背光亮很多喔
夜晚看的時候至少比較清楚了
缺點只能說亮的時間不長啊
哈哈!......

歡迎大家的指教啦!

---------------------------------------------------------------------------------------------------
[更新]3/23

改了一陣子後......

發現到若更換電池後之前的總里程數都會被清空空......

故......
尋找傳說中斷電後資料仍存在的秘方
.
..
...
尋尋覓覓終於找到了辦法



看吧看吧!

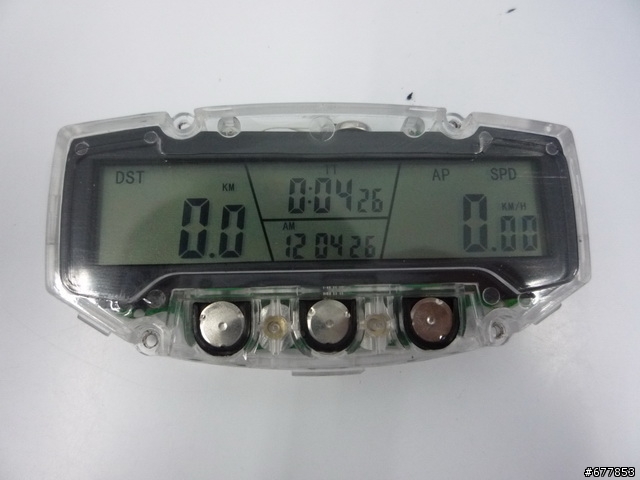

拿掉電池後螢幕資料仍然存在著......

再來一張以免我說假話......

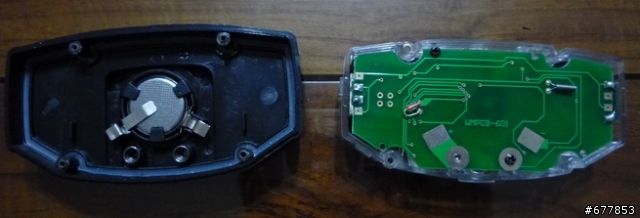

給我翻過來...再來一張圖


哈哈!
以後換電池都不必怕說資料會消失了!

(在此感謝"Topman99"大大提供點子...)

==============================
話說有人看不到我把金電容放在何處
所以加碼給各位看官瞧瞧

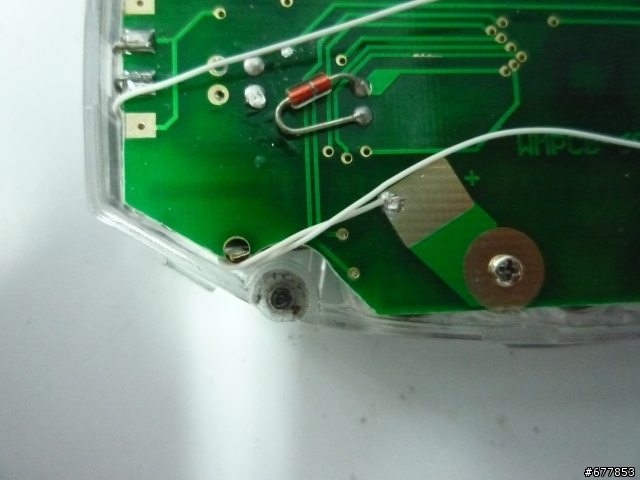

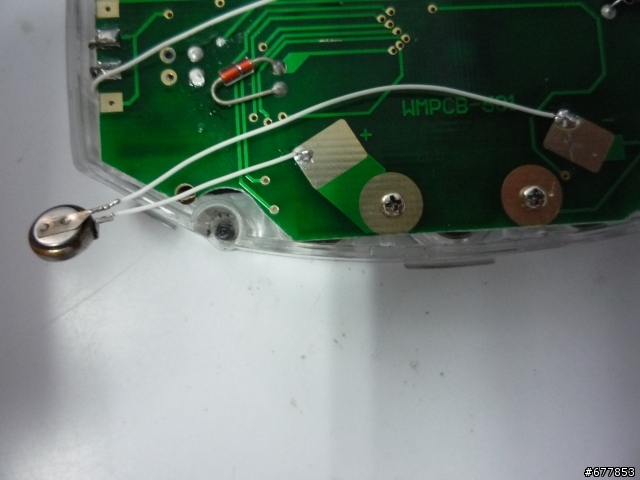

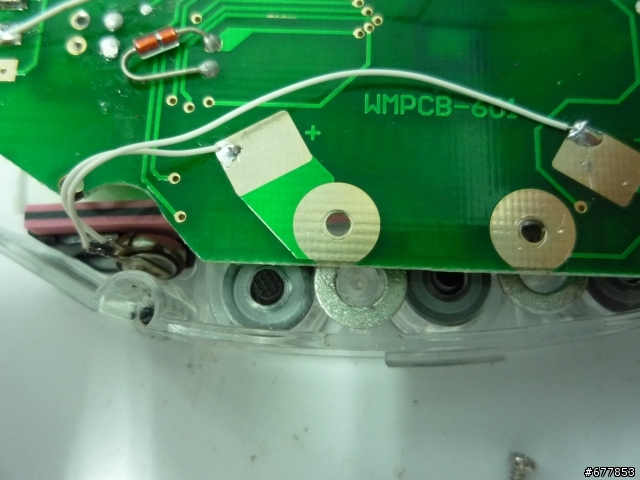

這就是金電容,跟電路板的正負極連接


開始藏起來...

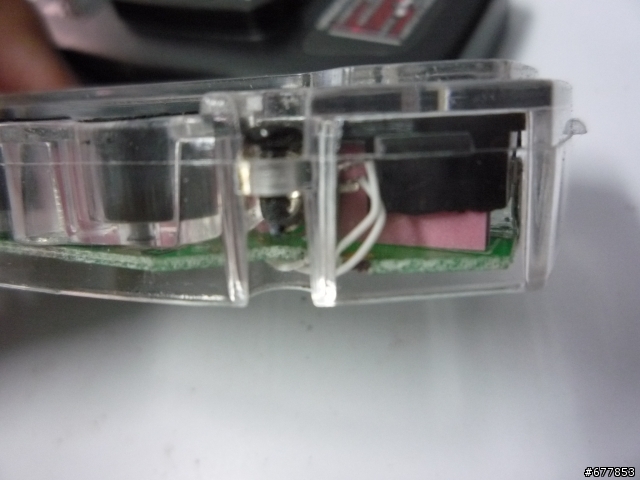

哦哦～隱藏地點的位置剛剛好啊...


看到沒～金電容藏在這裡喔
