[分享]窮人DIY之碼表燈

話說小弟有個朋友常邀小弟一起到河濱公園夜騎
小弟有個窮酸的有線碼表（才四、五個微笑國父），卻苦於夜色黑暗，常常都無法看到碼表螢幕
偶而經過路燈下，才有辦法看到
我知道市面上有賣有背光的馬錶，不過...
要兩三張小朋友...
小弟有想過自己加裝個燈上去，卻一直都沒想出很好的解決方案

上個月底跟車友們一起去夜騎時
看到車友 jakyou 的碼表上多出了個燈
jakyou 也很大方地分享了燈的作法
圖解請參考幸福山港 2007-11-01 (四) 夜騎活動

今天心血來潮，也想做個燈來用用
所以...就動手啦！

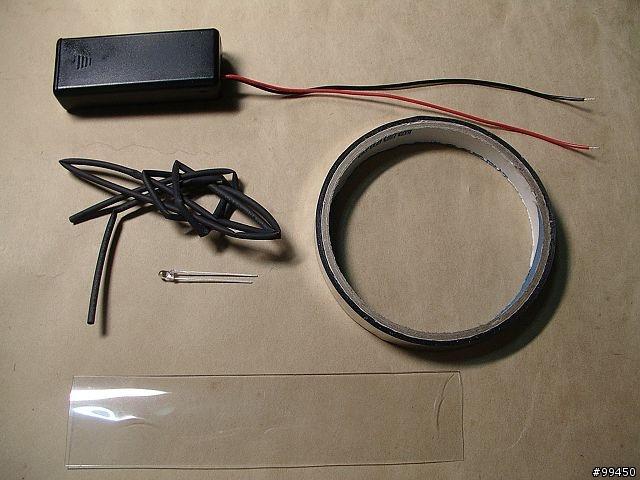

用到的材料就這些

4x2附開關電池盒 x1 (10元)
熱縮套管 1小段 (??元)
3mm LED x1 (約4元)
銀色膠帶 x1 (??元)
透明包裝盒塑膠片 x1 (應該是免費吧？)

製作過程小弟就沒照了，因為也蠻簡單的

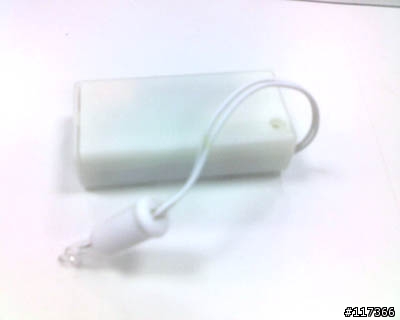

主體部分：
就將適當長度的熱縮套管套入兩條電源線中
再將LED焊上（LED的腳可不要剪短喔！），再將熱縮套管加熱收縮固定
主體部分就算完成了

燈罩部份：
將銀色膠帶貼於包裝透明塑膠片上，然後裁下適當的大小
接著將貼有膠帶的塑膠片捲在LED燈上
捲成自己喜歡的杯型後，用膠帶固定

這樣，碼表燈就算完成啦！

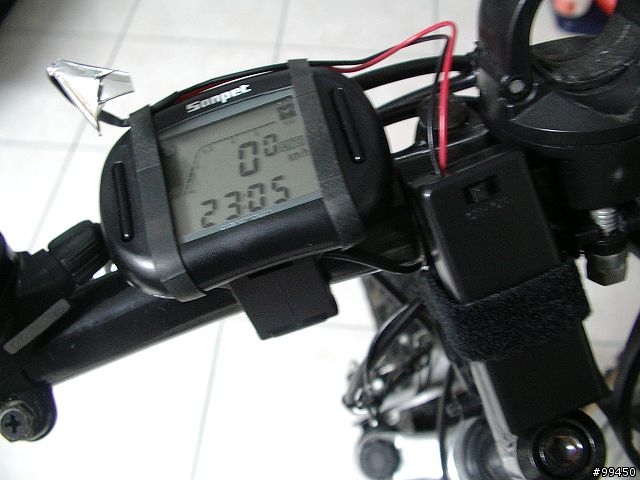

安裝到車上就長這樣


碼表：你可以再靠近一點！

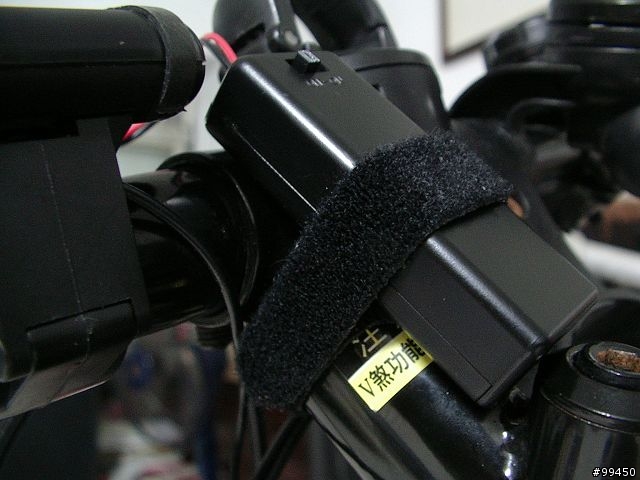

電池盒的固定法

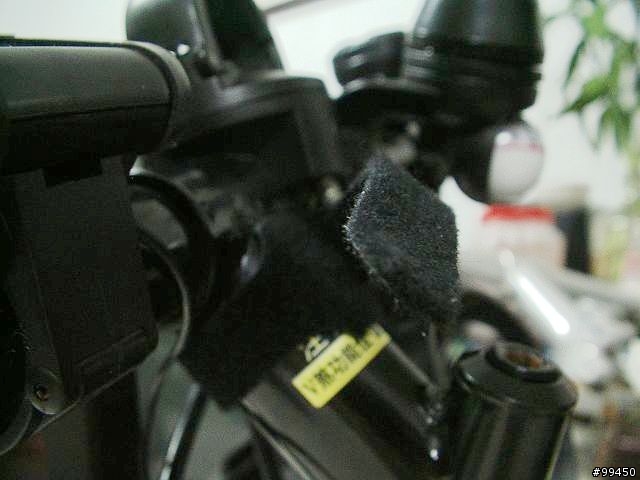

我是在龍頭中央先套上一圈魔鬼鉆

再放上電池盒，繞上魔鬼鉆，就完成啦！


燈座固定法

我剪了兩段內胎來用（省錢又具有彈性，內胎的橡膠摩擦力也夠不易掉落）

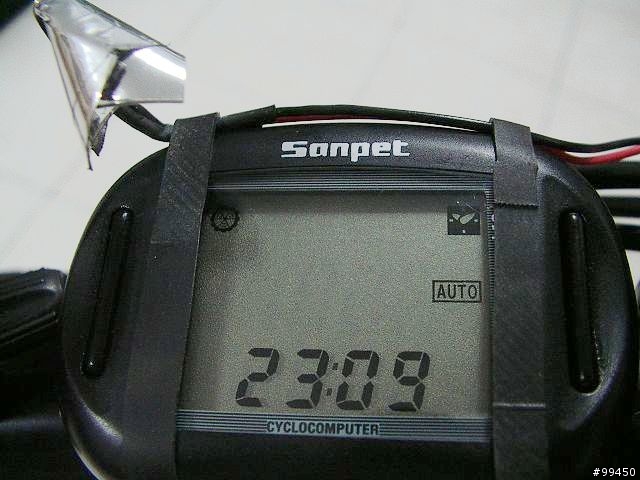

先穿過LED，然後將內胎套在碼表的兩側
這樣就固定好啦！

至於燈座位置的調整，先前不是說不要剪LED的腳嗎？這時就用上啦！
將LED腳的末端塞在內胎下，然後將露出的部份柪成適當的形狀較好啦！
頂多就調整一下讓光能適當地落在碼表螢幕上，方便檢視即可

加燈罩有兩個目的：
1. 因為只用3V做電源，光線會很弱，所以加上燈罩反射光線，充分運用
2. 加上燈罩也可以避免光線直射眼睛，影響觀看碼表，甚至影響行車安全


最後...

當然就是點燈儀式啦！

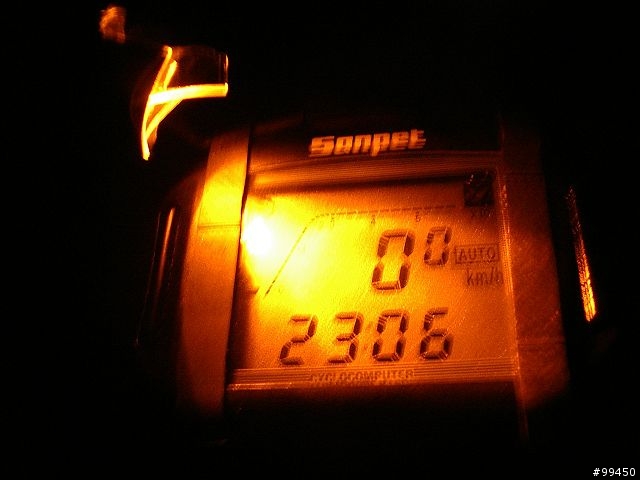

點燈使用時就像這樣：

會是橘光是因為小弟拿已有的LED來用，沒再買白光LED
實際測試結果看得清楚，而且也許也會比白光來得不刺眼



當小製作完成後，立即就發現有可以改善的空間
因此一併在此提出，給也想做的朋友做參考：
1.
電源線不需要這麼長，同時在電源線上並上一條鉛線，即可當燈臂
如此固定用內胎就可免了，碼表跟碼表燈也變成可以獨立拆裝

2.
電池盒部份未做任何改裝，因此不具防水效果
小弟正在思考有何解決方案，如果哪位大大有解決方案，也請不吝提供嘿！


以上就是小弟第一回在01發表的分享文
多謝各位的觀賞！！
