[分享] DIY尾燈閃爍電路圖-補完成圖、影片..2/20

看完大大們的專業設計圖
也有點想DIY尾燈的衝動
不知有大大可提供設計出
與機車方向燈原理的尾燈電路圖
可做方向燈的切換與閃爍的設計圖
例:左轉燈、右轉燈、閃爍燈的切換
請專業的大大造福單車族
肛溫
拍賣有類似的後閃方向燈
價格很便宜.....100
適合懶人跟電子不好的人...
重點是..
比我自己做的還漂亮..
我是試作完才看到的
如果說男人流著騙子的血液... 女人就有著演員的天份...............
casper31912345 wrote:
拍賣有類似的後閃方向...(恕刪)


可以提供一下關鍵字嗎?
確定只有紅藍兩色雙閃嗎?謝謝^^
搜尋~""4段喇叭警示燈""
50元....
我還買了個方向燈...
早知道就不要自己diy了
如果說男人流著騙子的血液... 女人就有著演員的天份...............
不會啦,看他的亮度,還有他藍色那邊其實適用綠色LED靠藍色的殼達到的效果
所以就算買了這個,應該只是保留他的殼,其他的一樣需要改裝,呵呵~
請問一下各位大大如果我只需要單純閃爍 6個LED 閃爍 約1.2Hz 不用交互閃爍,
的電路可以用此改嗎?還是有更簡單的配法呢?
請問大大門~
我想要作藍燈閃3次紅燈閃3次交換閃爍~像爆閃燈
這樣需要用到那些材料~
電路圖要這麼畫~
請大大門幫幫忙~
謝謝...
VitesseWu wrote:
TTL的IC工作電壓...(恕刪)


請問大大所提的ic 4584 驅動電流量有比74hc14高嗎?
感謝大大的告知了!

非常感謝各位大大的討論!我也參與了實際操作但輸出電流不足!!
我也改變電壓變成4v也無法發揮三晶體led的實力
輸出電流大慨到50ma左右無法達成我的需求!把控制電阻變成無限大(拔掉)量出來得數值
所以我去奇摩找了一下資料發現!電晶體有放大功能

我先不討論 邏輯閘有無使完全使用的問題,(我的需求達到150ma~180ma)縱使完全使用也無法達到目標!
led 紅光三晶片食人魚 1.9v~2.7v 5mA~70mA 採用2.3v 30mA為主要工作範圍
所以電阻我也無須採用太高的阻抗,但絕對要加 !已防止完全衝飽電的電池電壓達到2.8v
低自放電池2顆串連型 三晶食人魚 一組5個 共10個


在此先感謝回答者 420阿達 連結如下

http://tw.knowledge.yahoo.com/question/question?qid=1508033103238

使用PNP電晶體B腳接跳動IC輸出端,C腳接負極電源,E腳接限流電阻串聯LED,如此,IC輸出端為負時LED就會亮!符合本IC






如果電晶體採用PNP 型號9012不知道能不能達成目標呢?還有電路圖有畫錯嗎?
在此感謝各位大大的指導了!
luther0911 wrote:
請問大大所提的ic ...(恕刪)


14584電流沒比74HC14高只是工作電壓範圍廣3V-18V都OK,若負載電流大一般都會在輸出端加電晶體驅動。
http://www.datasheetcatalog.org/datasheet/motorola/MC14584BCL.pdf
4584↑
http://pdf1.alldatasheet.com/datasheet-pdf/view/173066/ONSEMI/74HC14A.html
74HC14↑

http://www.datasheetcatalog.org/datasheets2/75/75851_1.pdf
9012資料↑ VCE(set):IC=-500mA,IB=-50mA
4584和7414輸出只有10和20mA,要讓電晶體飽IB只有10-20應該有點難,你可以實驗看看。

http://pdf1.alldatasheet.com/datasheet-pdf/view/172877/UTC/2SC1815-BL-T92-E-B.html
1815↑
電晶體1815 ; VCE(set):IC=100mA,IB=10mA可以試試,不過Ic電流只有100mA,若LED電流用20mA可驅動五顆。
以上是看零件datasheet,最好還是自己實驗看看。



接線圖OK,﹝PNP,NPN都行只是工作相反﹞
LED採用2.3v 30mA為主要工作範圍
LED需要的限流電阻,五顆LED並聯總電流需要150mA,
電源可以用1.5電池三顆串起來。

4.5(總電壓)-2.3(LED電壓)-0.18(電晶體CE飽和電壓)/150mA(電流)=13.4歐姆,
注意150mA通過13歐姆,功率=電流的平方*電阻
0.15^2*13.4=0.3W,電阻最好選用1/2W。

另外,電晶體在此電路不是放大,而是工作在截止區和飽和區當開關用。
9012 是 200 mW 等級的,在這個場合可能不夠,用個 500 mW 的吧,像 2N222 之類的。

樓上的大大說得對,TTL 7414 的輸出電流太小,不足以讓它 (BJT) 進入飽和狀態,可以考慮換一顆 TTL 輸出端是 OC (open collector) 的,加個 pull up 電阻應該就可以了。

啊你怎麼不考慮用兩顆電晶體加 RC 構成震盪電路,負載端直接驅動 LED 就好了,不要用 inverter 去湊 ring oscillator,那很麻煩咧。

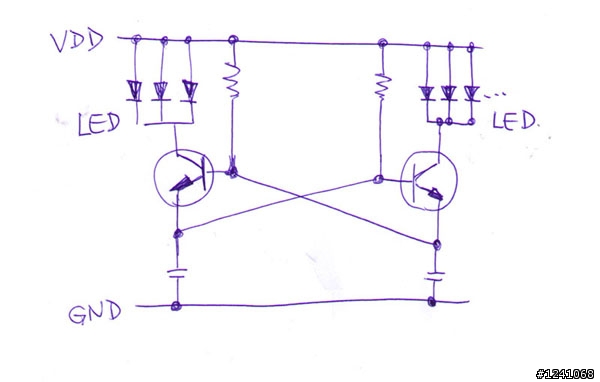

用下圖的電路,銲點及跳線應該會比用 IC 簡單一點。





還有,那個要爆閃燈和很多複雜模式的,市面上已經有現成產品了,頂多把輸出級改一改,耐電流加大一點, LED 顏色換一換就很好用了。

真的要全客製的話,找顆 FPGA 寫一寫、燒一下比較簡單,在那邊湊電路會煩死喔。
