後面有 指揮棒 警示燈的功能 一舉數得好東西
DIY 一下了阿! 之前就有想到 沒實做
平時 看
上面 很多 高手 發了很多 DIY文圖文並茂的 搞的我也想來一下
這個 東西 計畫 一陣子吧 不過 久久沒有動手
今天下午 想到 有空 房間裡面動工吧!
來看圖說故事吧
圖多 佩服 一邊 拍照一邊作業的發文者
手繪成品的樣子
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-18b9a68e3e62c74cbb5013f73990e8c4.jpg)
準備東西:
打氣桶x1
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-eff5db8b9cbfb4eed1682016f9d3e178.jpg)
白色LEDx8
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-17168224178d218cc02e73de5dc20e00.jpg)
左邊 紅色 右邊 白色
白色分辨是 裡面看起來黃黃的
正負極 除了看 長短腳 還有
看他的 LED帽緣 平頭是負極
紅色LEDx18
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-4291067e0adf4e256e47c3fcd25378b4.jpg)
奇異筆x1
電子板x1
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-081363840e20cfec806a2e0ccb3f1b31.jpg)
電池座x3
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-e28618369ca7af0880b10583667d8160.jpg)
三段式開關x1
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-2cab2df2d1d0e1852315b884789f1fc7.jpg)
20偶姆電阻x1
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-b1e609813d9d0c686b2a8bdb2c3f33d0.jpg)
束線帶x2
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-1262dbff2f822c7dcc7d0c82946477a4.jpg)
手晃了...
ok線一捆
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-70cf4484a274df2a31fe18c775d94945.jpg)
泡棉膠一捆
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-d742104887aa2bb205195d66e1d2b3c8.jpg)
烙鐵一組
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-f65c603b6bdf2ca432dd1d776d062c04.jpg)
(烙鐵 烙鐵架 海綿 吸錫器 錫)
三用電錶
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-23f84bcafd10b015e03e17b8d9927bfe.jpg)
撥線鉗
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-6b994ce47f9268697be72faa2a5daade.jpg)
剪刀
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-4ae1722dbbc3b4fa75fdb3735aff076c.jpg)
電工膠帶(電火布)
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-0775b33d2b6099308b4887d4181295e9.jpg)
小型電鑽
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-6504c12fa34d052c30c8fcb41a91d2d9.jpg)
開始動手:
把 白色LED 排成一圈
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-6b27d560110358657b992973ef7d478b.jpg)
對照一下 你要做的 打氣桶
紅色 LED 三個一直排
共排成六排
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-c46ceb3af077fb093a21b21879a8e7af.jpg)
距離取一下 注意腳位 正負放向
建議 正副 通通 統一方向 接線時
比較 清楚 方便
翻過來 把腳 折一折
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-1c65e66cc91b904de16ea0ab44bb97ec.jpg)
腳先焊一下
剪掉它吧!
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-d6c74eefd73b6251d29770eec93e8697.jpg)
剪完變成這樣子
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-f93685de5de24023effb671f00fd6efb.jpg)
三排都是 這樣子 給他搞定
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-a30fa62c34205f1ad2e677a47b1ce5c7.jpg)
翻過來 分配大小 畫線
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-e6e09062160901199677bd155b7735fe.jpg)
畫背面 好想比就優 因為這樣子
有點 醜掉了
撥線鉗 剪 慢慢的 不要一次壓到死
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-e9b5f4836ea4585514ecf863c9d4fbc5.jpg)
其實我慣用右手 因為
左手拿撥線鉗 右手 拿相機
先把 邊邊去掉
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-94f0f01450b6eb03db0dbbcebaf7ac53.jpg)
一片一片 剪下來
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-70763a19371271fccb96f32d44f8946e.jpg)
總共 六片 照片會說話
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-3988ad0aba51f66b014586eb6c380ff6.jpg)
在01第一次發文 也是我的第01次
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-1f982c0e045482c8e379ad81234bec62.jpg)
下次 就02 03 04 05 06 07 08 09 10...
我好像說太多了
白色的圓圈圈 輪到你了
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-87c4365d640429be76d913b323d9ae60.jpg)
對一下 你的 打氣桶 排上去
腳折一折 翻過來 焊腳吧
第一個 就失誤 = =" 砍掉重練
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-6d3e348e1251f686bc6c4553e447042f.jpg)
用吸錫器 處理一下 不多敘述怎麼用
全部和紅色LED作法相同
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-708217cbed31a23b54eac08208f49225.jpg)

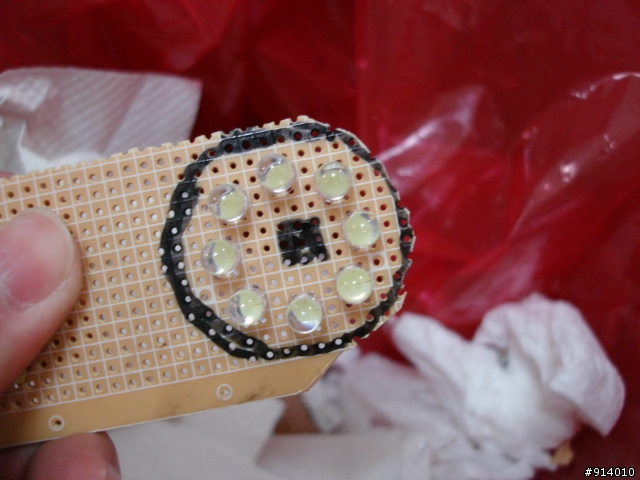

焊完 剪掉它的腳 準備裁切
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-18ae763504131fe3622c3e741c6ead73.jpg)
先切 邊少的 有弧度 比直的有一點難度
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-a60a0b60dae49390c0b6260d2920f2bf.jpg)
先把 旁邊整片的 切掉
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-0c57bf8292b3d52fc84c50d3e8a0c9d5.jpg)
切切切 先切 先贏
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-d5be01c8b86d49ce11c841367bb05f92.jpg)
圓圓的 那團團勒?
想看 請往這邊走 在12樓
http://www.mobile01.com/topicdetail.php?f=34&t=924820&p=2#10151325
看完了嗎? OK 那我們繼續
比一下 位置 要來 鑽孔
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-7af5feb08850899d6156ffa0a1161ddf.jpg)
小型電鑽 鑽頭很細 還鑽到大冒煙
鑽下去 往外挖 壓它 讓他磨 別壓太大力
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-fb3ed880b11888711f4566f4d8a4c8f9.jpg)
手晃 糊了
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-85a357cb1b5f002688084819b3d911c3.jpg)
我曾經斷過10MM的 嚇死人
完成 放上去
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-aaa7ef8fec0b6976455b90f37e8ced40.jpg)
其實 圈圈 裡面 上面 可以 把那個 凸 給磨掉
拿一個 剛才 切好的 直排三顆紅色LED
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-8a305e23372ca60b421fdbc2a73802bb.jpg)
配線 就像這樣子
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-3cbe816e812e86417474eace0cbfa174.jpg)
配完一邊
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-aa4a94f8e70e9d9feaf591207ff31879.jpg)
配完兩邊
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-439dfabab97df93eb91941009b2db775.jpg)
測試 點燈
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-e0a0af5baa8a025cb9c45d246bcb658e.jpg)
特寫來一個
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-6d6105e5267e592c9bd4ef3f769198e1.jpg)
剪泡棉膠 寬約 1.0公分 長約 2.0公分
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-430a7dc8ba06d14bee290cd78d285d80.jpg)
看它的美背 真美
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-2fcda242a25fc5936a07f052407ae564.jpg)
貼上去
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-77aa6714e6c4ea9d25a39babe327d1f7.jpg)
全部 都要貼
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-2796ba5120fe897a1317f1f1a5d2c29e.jpg)
上打氣桶 再測一次 看有沒有 失手
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-c3dcc1213fea257062d4d7604a535b6d.jpg)
白色 圓圈圈 配線
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-5cc67e1e710760225a6563c6b745a676.jpg)
發現 竟然有顆 接錯邊
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-050f60cbb60daecf0b3ff2328e5ba8b1.jpg)
最上面 偏右那顆
拆下來 挖勒 上面的 金屬掉下來了
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-3358a02851d3de4468307e6150ef3b41.jpg)
不管了 害我做到這邊 小有挫折
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-8f6ddd6b5695165438efc26368bf3a24.jpg)
測試 很白光 很亮喔
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-75e32e0bf360dd0ac34c9f61708d8ee6.jpg)
剪泡棉膠 因為圓型 每個大概 1X1公分
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-09670001f2047c4b064c04045a447930.jpg)
打氣桶上面 填那個縫隙
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-339ea178b04a4e9d0dfe52b502de0056.jpg)
黏上去啦
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-421709e46924fbef96158e7603702d73.jpg)
拿出 已經 貼好背膠的的電池座
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-4dbab239b50db17b36645b678ef35a83.jpg)
貼上去 動作很快 三個都貼
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-ec72b7cea4ae41deebee25b091cadf6d.jpg)
線剪短一點 撥線 電池要串連起來
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-0bf6b1eee2c860668635e21890b8fdfe.jpg)
繞起來 焊一下
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-440ad34dd2567eb9b7657e9f5d40278b.jpg)

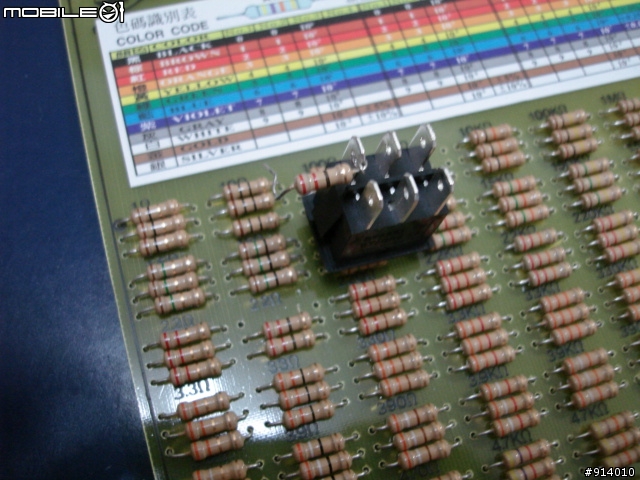

6P3段迷你洛克
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-3c95d5243872a176ae01d800f3335f62.jpg)
六隻腳 三段式 左邊 右邊 開關
繞上一個 電阻 這要接紅色LED
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-9902285e94a211234cc705c4266ecd59.jpg)
因為紅色LED 2V 保護一下
(白色白3.7V 我白的沒接 )
先把 電池 白LED 紅LED 三條 負極 接在一起
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-d1ffa7ac6b7f5cfc73a9945d85948a4d.jpg)
記得也要 焊一下 比較不怕斷線

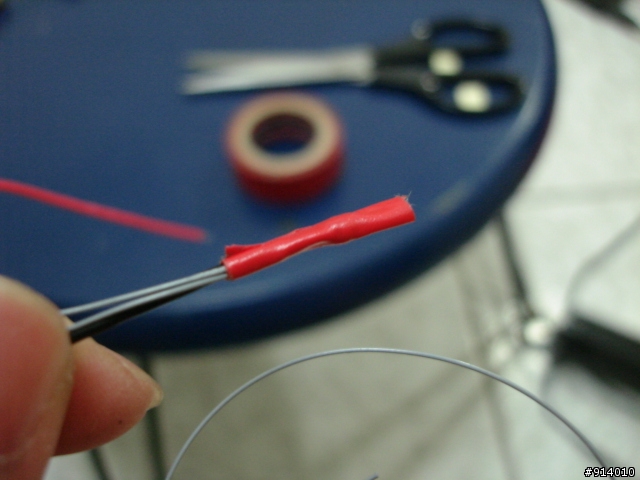

剪電工膠帶 一小段
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-fe1ae27e0225f32d6a0aebc16c394c89.jpg)
繞上去 細細的 有包起來就好
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-f275b17f6bc24fa77ade421c63ab906e.jpg)
不要搞的和 什麼大 什麼便 一樣
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-1eee9608d1dba666d38d13da11736c2c.jpg)
用束線帶 整理一下 把線 放到旁邊去
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-b676cb2a6c513ced8b1d36b81f7eacd2.jpg)
等等開關 要落在這中間
開關中間 共用腳
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-165bde37fb26118f67750446d068fce1.jpg)
糊很大...
焊一下共用腳和 電阻
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-ccc3e3c9f545deb2f175950204035c4f.jpg)
電阻 接上 紅色LED的線
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-1433a447ed0734a4e387146205e83589.jpg)
也是 焊一下 一樣包膠帶
挖~ 後面 好像 越接近 完成
越做越快 最重要 開關配線
的地方 竟然 都沒拍到了
開關黏在旁邊
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-634bcdbcf01526c9e557a11ae5fb9609.jpg)
白光 桌子是 藍色的 所以 有點藍
開關的位置
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-d701f23462fbdffb2c7baa5bbeffb297.jpg)
旁邊的電線 可以整理的更好
紅光 三顆 六個面
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-eb4840a1a5a1f5d725b2bfaecd5b7beb.jpg)
躺著看
站著看
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-22c03ffbc580d80301bdc6f99cd88d55.jpg)
下面 白光 站在桌子上面拍的
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-c33e11189d2f5a85258be135ad7f24d9.jpg)
正 八顆 白光 LED
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-c19628a34594735d2a0031dde72004db.jpg)
站著看 開關
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-bb6c739fcd90d294bc1723fa2c721892.jpg)
I紅色 O off II 白色
關燈 測試
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-2b34c0005d1810ae9b2b3d4036d83303.jpg)
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-782aa7fa43706c143fa323cef67bbdc1.jpg)
照照 我房間 天花板
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-01d09acc342775c46475c3759a0ef531.jpg)
完成
可是 好像沒有 一個 實體的全圖
發覺有點 大材小用
我竟然 用在一個 普通的 打氣桶上
順便問一下 那隻 打氣桶不錯優
又適合 我做的 東西
最好 可以 整個 移植過去
下午 三點 看電視 吃冰配吐司
無聊沒事幹 殺去 房間 一做 四小時
七點多 出來 開點電腦 來發文
現在 快十點 超過六小時!
以上 發文 有什麼 不妥 或是 不足的地方
歡迎指教 小弟在此的首發文
----------------------------------------------------------------
09/04/19 新增補上
nokia 3500c 手機拍
電路圖
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-c195e4d0cae3121087e7331597ca82b4.jpg)
開紅燈
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-d22b4f6ab81c501d69815ff530bda06f.jpg)
開白燈
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-92c4d8ee40e0db1479b1845da44e8dcd.jpg)
我學校比賽的 "工藝品"
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-dab288e145aca8d572d9ec44cd14a456.jpg)
![[DIY]照明指揮打氣桶-04/19增電路全圖](http://attach.mobile01.com/attach/200904/mobile01-dd290570faf5795a9427ace477b7fce0.jpg)
分享一下 看看就好
