自從多次騎小折長下坡爆胎之後,幾年前購入這輛二手的 Dahon 2008 JXP,前車主改了碟煞,換了九速飛輪,加上原有的內變三速,一共 27 速,但是還是覺得爬坡腿力不夠,將大盤換了 Schlumpf Mountain Drive (http://www.schlumpf.ch),大盤還是只有一片,但有兩種變速,將齒比增加到 54 速 !
為了火車+單車旅行,又裝了擋泥板,貨架和駐車架。這輛車陪我跑了許多山路,包括上武嶺(東西各一次),中橫宜蘭支線,武界曲冰,蘇花公路,花東縱谷,蘭嶼,南迴,墾丁,等等,對於這輛小折的表現十分滿意。

雖然有 54 速,但有許多齒比是用不上的,遇到陡坡,即使到最輕的齒比,迴轉速必須提的更高才能維持前進,下來推車還比較快。尤其是長陡坡,高迴轉速也維持不了多久,所以就有將這輛小折改裝為電動車的想法。

我選的套件是加拿大 Bionx 公司 2011 年生產的PL 350HT SL XL,比前幾代的產品進步很多。
http://www.bionx.ca/en/products/product-range/northamerica/
350W 馬達,鋰錳電池 48V/8.8 Ah,最大扭力 40牛頓米,電池續航距離約 105公里(和載重及地形有關),總重將近七公斤。這電動套件有幾個特性:
1. 裝在把手上的控制面板可設定是輔助模式,或是充電模式。各有四種強度。
2. 輔助模式是要踩踏才會啟動助力,所以不會有暴衝的情形。
3. 長下坡時可切換成充電模式,對電池充電,遇到陡坡下滑時,充電模式可增加後輪的阻力,降低下滑的速度,有部分煞車的功能,但啟動這個功能時會少了快速下滑的快感。
4. 在煞車把手上可安裝一塊磁鐵做為開關,煞車時也能切換成充電模式。
5. 提供短時間免踩踏驅動後輪的功能(這模式會很耗電)

Youtube 上可以找到許多 Bionx 電動套件的影片。

套件包含一個編好的後輪,所以訂購時要指定是 26 吋或是 20 吋的輪框,也可指定要安裝的幾速的飛輪。我是另外網購龍億的鎖牙九速飛輪(這馬達只能安裝鎖牙式)飛輪。安裝後,這輛車就變成 18 速,但最後一速無法使用,因為變速器的短腿已經貼到馬達上了。會用這麼多速的飛輪是考慮到若騎到沒電,還有足夠多齒比可用。車重增加了,上坡牽車會很累。

折騰了三個晚上,才把這套件安裝到這輛 Dahon JXP 小折上。由於平白多了七公斤的重量,馬達在後輪,若不啟動輔助模式,踩踏上是增加了一些阻力。但有16 速齒比可用,在平地或緩坡還可以不用電力輔助。上個週末去試騎新竹五指山,從光復路騎到竹東,從五指山登山口開始的長陡坡才啟動輔助模式,可以不費力氣不落地的騎到叉路口,接著從五指山農路經另一個長陡坡翻過啞口到涼山,經山上人家騎到白蘭部落,下滑土場,清泉,五峰,經竹東回光復路。全程約八十七公里多,因為有下坡充電的功能,回到家時電池還剩下一半。對於這樣的表現十分滿意。電池有鑰匙可以鎖住,用鑰匙打開後可以輕易取下充電。

有了這輛電動小折,爬坡比較省力,可以保護膝蓋,以後會更想騎山路,能夠騎到更遠的地方。只要事先對路線的高低起伏先有些了解,騎乘時注意電力的分配使用,利用下坡充電,就能夠騎很遠的距離。

這套件是從美國一家單車店購買的,含運費加上稅金將近八萬台幣,比當年的 Dahon JXP 還貴。會做這種事的人可能不多吧? 一些經驗和同好分享。

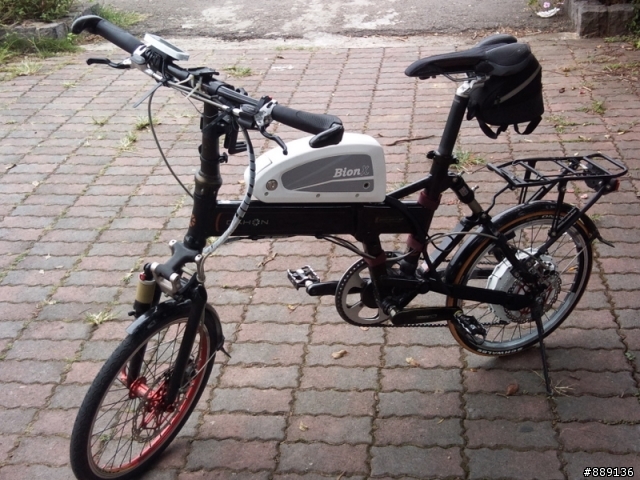

Dahon JXP + Bionx 電動車套件
Dahon JXP + Bionx 電動車套件

js4042 wrote:
含運費加上稅金將近八萬台幣...(恕刪)


感謝您的分享這麼好的神物,
但這價格真的是讓人卻步啊~

js4042 wrote:
自從多次騎小折長下坡...(恕刪)

請問上坡時是有助踩嗎?
應該不會很費力吧?
下坡還能儲存電力
一般台灣市售的沒有吧?
------------------
照片有點少
以樓主的腳力
應該是用不到這電動套件的
還是讓給我吧

不踩的話就沒有助力,若正好是上坡,慣性被摩擦力抵消後車子就會停下來。因為馬達內有個感應器,要感受到鏈條帶動的扭力後才會出力。出力可分四種等級,分別是踩踏力道的 35%,50%, 100% 和 300%。不過在把手上還有一個紅色的開關,按下去可直接驅動馬達,不必踩踏。這是應付短程陡坡已經踩到沒力的時候用的。所以遇到陡坡還是需要踩踏加上輔助模式,但不像以前那麼費力,心跳也不會爆表。

平路上騎乘,加上 300%的助力,可輕鬆達到 30km/h 以上的速度,不過挺耗電就是,若不是有把握在電力耗盡之前找到地方充電,通常不會這麼做。輔助模式除了用在上坡,遇到逆風的時候也很有用。充電模式用在長下坡或順風的時候,犧牲一些速度來充電,這時馬達變成發電機。回充的效率還蠻高的,電池內有保護裝置,不會過充。充電模式也有四種等級,逐漸加重後輪的阻力,設定到最後一級的時候,只有陡下坡才有辦法讓後輪轉動。

電動自行車的套件有很多種,考慮到重量,電池效能和續航力,以及電池回充的能力,組裝後走線的清爽,還要能摺疊上火車,等等因素,才選中這款 PL350HT XL SL 。這套件比大部分的單車還貴,加上單車,總價甚至比機車還貴,若不是想清楚真正的需要,很少人會這麼做的。這不是用來在市區代步用的,若能搭配上坡(輔助)下坡(充電)的路線,這單車的續航力可以超過 100 公里。

這套件台灣沒有代理商,只好上網詢問美國的車店。找了一年多,上個月才收到一家車店的回信,願意出貨到台灣。幾年前在 01 上也有人發表一篇文章,他從加拿大帶回一組 Bionx 套件,改裝他的 Birdy 摺疊車,不過他是在台灣找車店編輪組裝。現在的套件是包含已編好的後輪。

Youtube 上用關鍵字 Bionx 搜尋,可以找到許多安裝 Bionx 套件電動車的影片,在歐美國家也有許多使用者在網路上發表感想和使用經驗。

晚一點再補上更多的相片。

js4042 wrote:
不踩的話就沒有助力,...(恕刪)

謝謝詳細的說明
不過這套件不錯是不錯
但價格真的不便宜
350w看起來有點不給力,尾速應該不到40吧,因為我有一台是360w的,也是騎不快。
我覺得最起碼也要來個800w夠力阿
350W 的電動馬達裝在小折上的確騎不快,若要騎快,不如去騎公路車,又輕又快,巡航速度超過 40km/h 不是問題。若不想踩踏但又想騎很快,那應該去騎機車。電動單車套件有更大瓦數的馬達和搭配的電池,可以提供更快的速度,但增加的重量也就越重,續航力有限,騎到沒電的時候就有的踩了。另一方面受到交通法規限制,電力輔助的車輛速度若超過 25km/h,就需要考照。因此只能做個折衷取捨,弄清楚自己真正的需要在哪裡。

這次將 JXP 加上電力輔助,目的是跑山路的時候能夠省些力氣,不是要追求速度。Bionx 套件的完成度很高,控制面板,電池,馬達的設計以及走線都很精緻清爽,也不怕淋雨,可以在各種天候下使用。在歐美地區的風雪氣候下,都能正常工作,以目前的電池和電動馬達的技術,能在這重量範圍內做到這組套件的效能,已經是很不容易了,的確物有所值。
很實用的套件
謝謝分享
js4042 wrote:
350W 馬達,鋰錳電池 48V/8.8 Ah,最大扭力 40牛頓米,電池續航距離約 105公里
請問1.電力耗盡後 充電需多少分鐘可充滿?
若長途自助旅行 可否在民宿或旅館內充電 需要外帶充電器嗎? 電費不知道要如何跟民宿業者算?
請問2.鋰鐵電池和鋰錳電池最大的差異在哪?
回答你的問題:
根據說明書,電池電力用完後再充電,充滿約需四到五個小時。
套件中包含充電器,長得和一般筆電充電器一樣。電池可拆卸。到了民宿,將電池拿到房間裡充一個晚上就滿了。至於是否要另外給錢,這就不一定了。不過應該花不了多少電費。就像手機電池充電一樣。
網路上找到一些使用者的討論文章,對這套件有更多的了解。它有幾個特點:
1. 輔助功能的啟動有個最低速度的門檻,預設是 3km/h,踩踏時要達到這個速度,輔助模式才會啟動,產生助力。助力的大小會根據踩踏的力量調整。四種輔助模式相當於 35%,75%,150% 和 300% 的踩踏力量。
2. 預設的最高速度限制是 35km/h,超過這個速度的時候,馬達的輔助功能會自動關閉。
3. 有全出力的開關,要一直按著,這時不需踩踏馬達就會出力推動後輪(但是還是不能從靜止啟動),這種模式推動單車,速度限制在 10km/h。

第一點是防止暴衝,第二點是滿足美國的法規(歐洲的法規限速在 25km/h),但有許多人想破解這個限制。
電動腳踏車有兩種,一種是需要踩踏才會有電動馬達出力輔助,英文叫做 pedelec bike,電力輔助單車,另一種是可全靠電動馬達驅動,這種稱為 e-bike。電動摩托車屬於這種類型,許多電動單車套件的電力驅動部分和踩踏與否無關,也是屬於這一類。

Bionx 電動車套件因為有以上三點的功能,所以兩類都是。

電池是鋰錳電池,沒有記憶效應,自放電量極低,內含保護控制,是 Sony 代工生產。
從國外許多人的使用經驗來看,安裝這套件的單車很適合健身,它不追求速度,但是因為可以不費力氣的爬坡,讓人更容易嘗試較遠的路線,不再擔心爬不上坡,無形中延伸了騎乘的範圍。

從網頁上得知,有一種配件可以連接這個電池,輸出 12V 或 6V 的電力,可以接上車燈和 GPS。整個車的電力需求可以由這個電池提供。利用順風,下坡和煞車時可用的充電模式,電池的續航力會很可觀。

想到要騎這台電動單車去旅行,還需要一個拖車,摺疊前要拆下電池,放進車袋後,用這拖車進出車站,騎車時,用這拖車託行李,可省去馬鞍袋,也可省下許多力氣。http://gearjunkie.com/burley-travoy-bike-tour
有人用這個拖車搭飛機到紐西蘭單車旅行。
