HM2000悍馬小折也可直上的貨架(附安裝教學)

首先,物品的內容物有貨架一個及螺絲兩顆
HM2000悍馬小折也可直上的貨架(附安裝教學)
以及固定在原本應該是要安裝C夾的預留孔上所使用的配件(簡稱零件2),以及很多螺絲、螺帽,
HM2000悍馬小折也可直上的貨架(附安裝教學)

另外,要特寫一下這個小零件,這是把前面兩個零件結合起來的關鍵
HM2000悍馬小折也可直上的貨架(附安裝教學)

折成倒U型後放在這個位置,這裡建議配合鉗子使用會比較好操作,雖然像我手殘連用鉗子都折不好...

HM2000悍馬小折也可直上的貨架(附安裝教學)

然後零件2穿過去並用螺帽固定後的樣子像這樣

HM2000悍馬小折也可直上的貨架(附安裝教學)

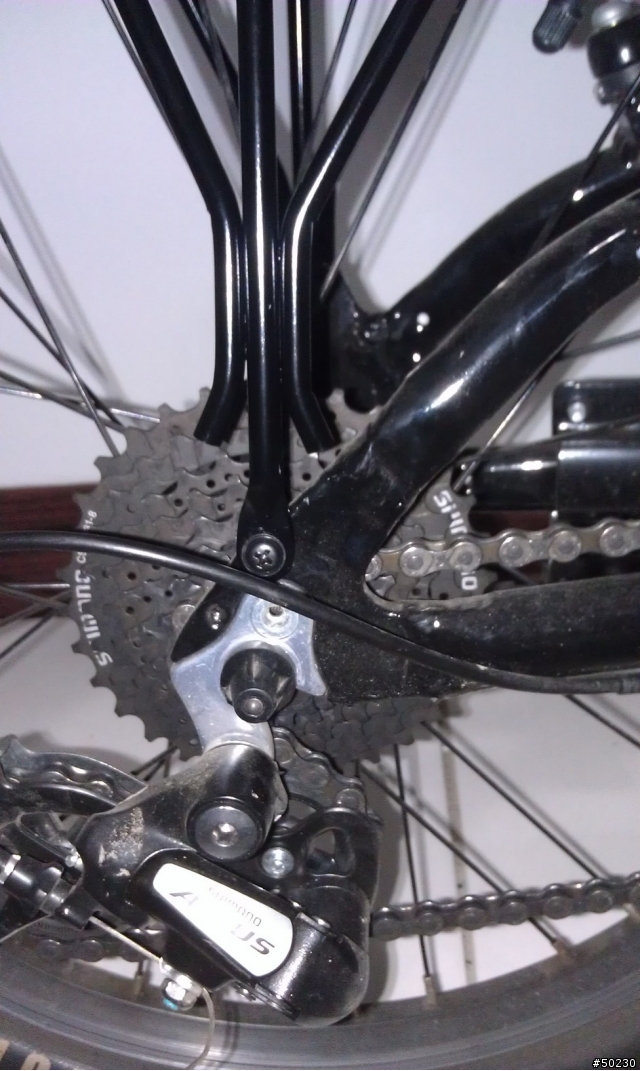

這邊接好以後就可以固定到車上了,三顆螺絲輕鬆搞定

HM2000悍馬小折也可直上的貨架(附安裝教學)
HM2000悍馬小折也可直上的貨架(附安裝教學)
HM2000悍馬小折也可直上的貨架(附安裝教學)

完成圖如下

HM2000悍馬小折也可直上的貨架(附安裝教學)

一定有人會問說怎麼好像有點往前傾斜的感覺,沒有錯,真的是這樣,我想是因為小悍馬車架設計的關係,C夾預留孔的位置比較低一些,不過我個人認為稍為往前傾斜應該不至於影響到使用,所以就這樣先用一陣子再看看,跟大家分享囉!!

最後,有興趣的人可以到沒有屋頂的拍賣搜尋"20吋及451摺疊車多功能輕量鋁合金後貨架"就可以找的到了(非廣告,純分享!!)
white81235 wrote:
首先,物品的內容物有...(恕刪)


感謝大大分享!

不過在幾番震動後,後車架會慢慢往前移動! 斜度會更大一些!

對嗎?

建議氬焊兩個兩分半的"挖下" 墊片在最前端,寬度跟零件2的螺牙同寬,這樣固定架不會向前滑,也會水平一些!

借用大大圖片~~~

這位大大高估小弟我了,小弟只是一介平民上班族,手邊沒有那麼專業的設備~沒辦法燒,只好先這樣用用看囉,走一步算一步,謝謝大大的指教阿!!
C夾鎖點那90度轉角的地方

拆下來敲直一點應該就會好一點...

圖二的零件,就這樣擺再往下踩或用敲的讓它開一點

white81235 wrote:
這位大大高估小弟我了...(恕刪)


相互交流嚕!

當然流用品不如自己DIY的巧思!

其實自己要長時間使用,還是修改一下,如果方便就在進階嚕!

氬銲+噴漆(上色)應該不用200元吧!
