壓克力大齒盤護盤！

前幾天閒閒沒事做就自己花了張CAD圖，

畫的是110mm跟130mm大齒盤的護盤，

想說鋁合金的切割一定比較貴，

那就找壓克力來做切割，

畫好圖給廠商，

一天之內廠商就將成品寄給我，

隔天就收到囉

不過還沒去買加長的螺絲，

所以還沒辦法鎖上去。

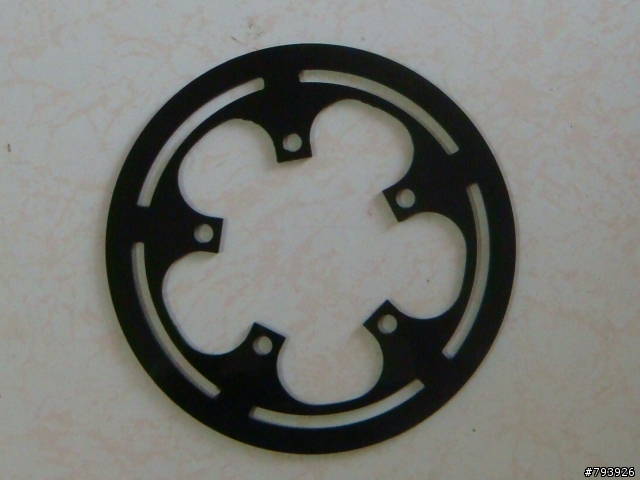

110mm
壓克力大齒盤護盤！

130mm

2008-11-06 16:08 #1

文章關鍵字

齒盤

黑皮

13分

2樓

黑皮

個人積分：13分

文章編號：8889941

水哦
充份發揮01的精神
不知壓克力會不會有點軟呢?
成本約多少錢.有代工或量產嗎?
cnc的太貴一直無法下手

lancerce

10分

樓主

lancerce

個人積分：10分

文章編號：8891087

黑皮 wrote:
水哦充份發揮01的精...(恕刪)

不會太軟呢~還很硬但是有彈性~

我是用4.5mm厚度的壓克力~

因為好像4mm的只有透明的而已~

不會很貴~含運費跟做圓角(單邊)幾百而已~

不知道打出來會不會被刪除文章~

用pm的給你好囉~

ysc_kyy

2529分

4樓

ysc_kyy

個人積分：2529分

文章編號：8891565

lancerce wrote:
前幾天閒閒沒事做就自...(恕刪)

漂亮！
第一張圖看起來比較協調，機械強度也比較好......

請教所謂BCD長度是不是指大圓的圓心到各小孔的距離？
以第一圖為例，是否稱為BCD 110mm 5孔？

我也需要壓克力切割廠商資料，尚請PM給我，謝謝。

ysc_kyy

2529分

5樓

ysc_kyy

個人積分：2529分

文章編號：8891592

lancerce wrote:
不會太軟呢~還很硬但...(恕刪)

對了，跟大盤的距離呢？是用螺帽墊高嗎？

vul4

660分

6樓

vul4

個人積分：660分

文章編號：8892117

用壓克力護盤是沒關係
但是你不怕鎖大盤螺絲的時候或是用力抽車的時候
壓克力受力劣掉
整個大盤少掉一片護盤馬上散開嗎?
廠商不惜重量也要用鋁合金應該是有他的苦衷的....
我覺得要用壓克力護盤
就不要用大盤螺絲固定
應該用卡在大盤內側的方式
會比較安全一點
而且厚度也可以大幅降低
反正只要鏈條不會碰到褲子就好
