國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片) 更換電池問題

購買Panasonic EW-DJ40國際牌噴射水流攜帶型沖牙器使用
使用不到一個月
發現需更換電池
嘗試拆開看是否能更換
覺得有些困難
請教01朋友是否有經驗及傳授方法
或者需找原廠維修換新

沖牙機使用起來效果好 但是有電池壽命問題

開始拆解
尋求答案及解決方法

說明書
國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

剛買回來時已嘗試拆卸一次
但半途覺得等使用一段時間電池有問題再來
可是 沒有等很久 再詳細閱讀





國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題
準備中


國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

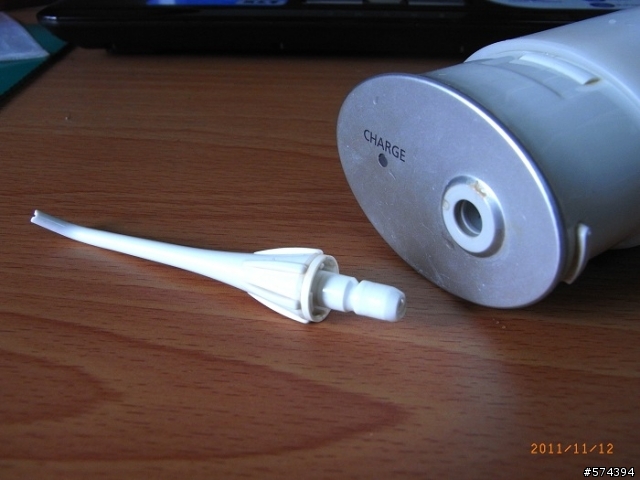

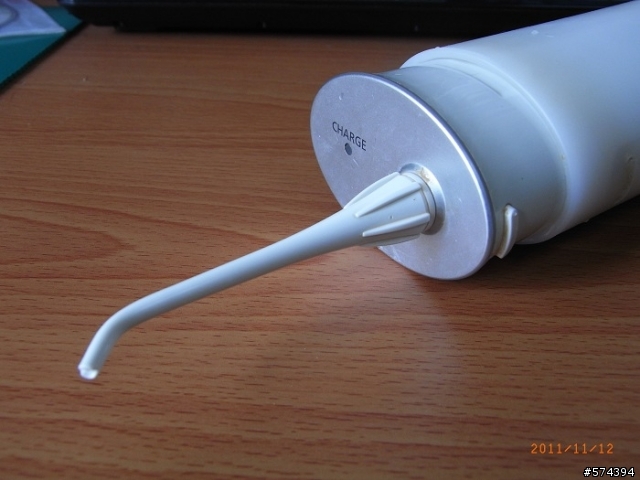

按右側鍵 拉開噴頭



國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

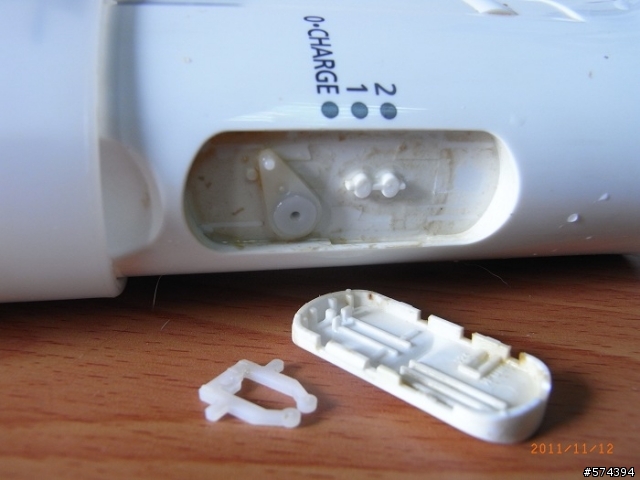

用小一字起子扳開開關 別害怕(回裝時也容易歸定位 PANASONIC設計是值得讚賞)
扳開 注意小零件




國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

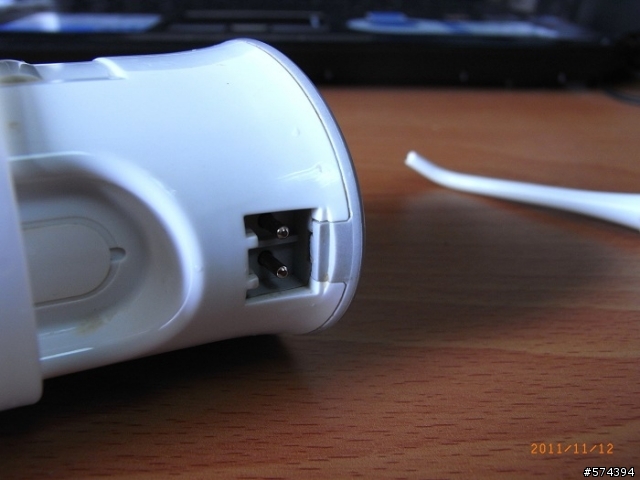

由充電孔扳開上蓋


國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

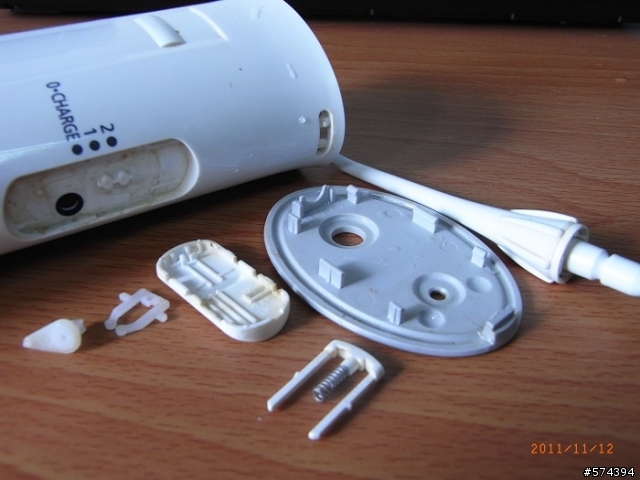

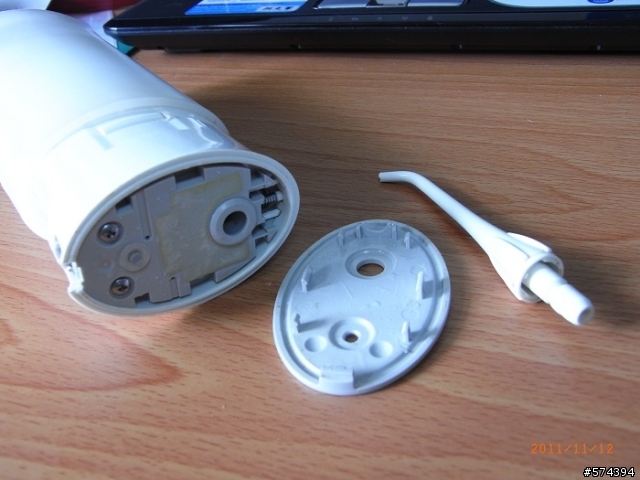

拆開上蓋



國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

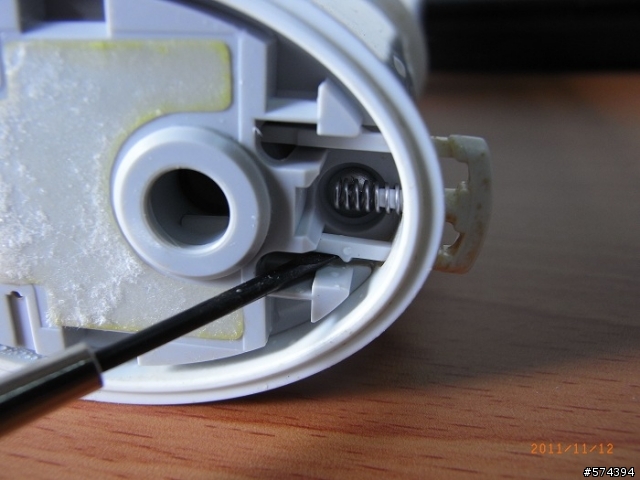

用小一字將噴頭鬆開按鈕內支架稍為往中間推(注意突起卡筍) 輕易拉出來




國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

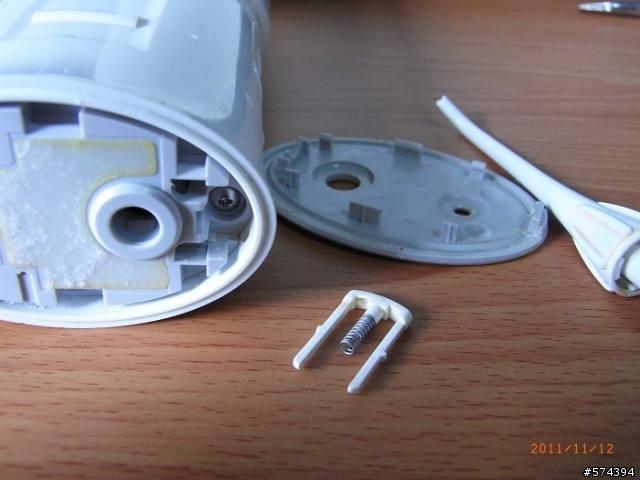

拆開了



國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題
小心


國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

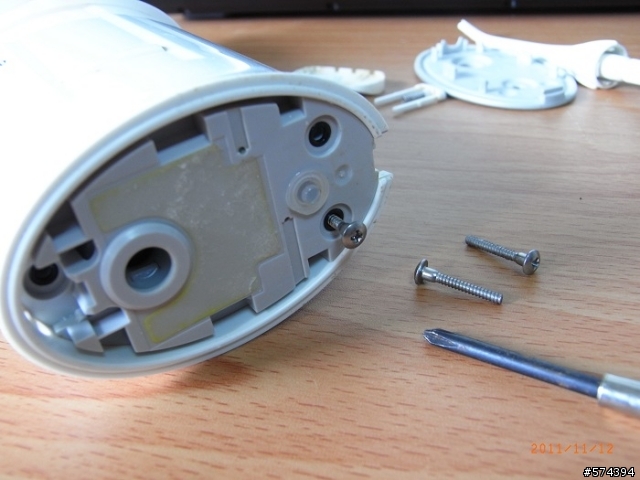

十字螺絲起子出動




國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

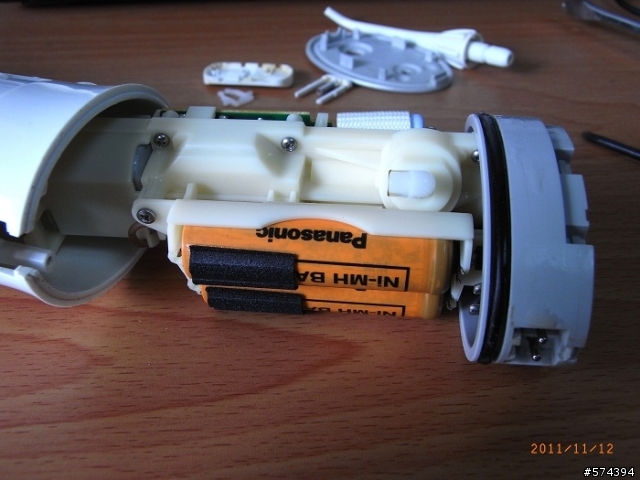

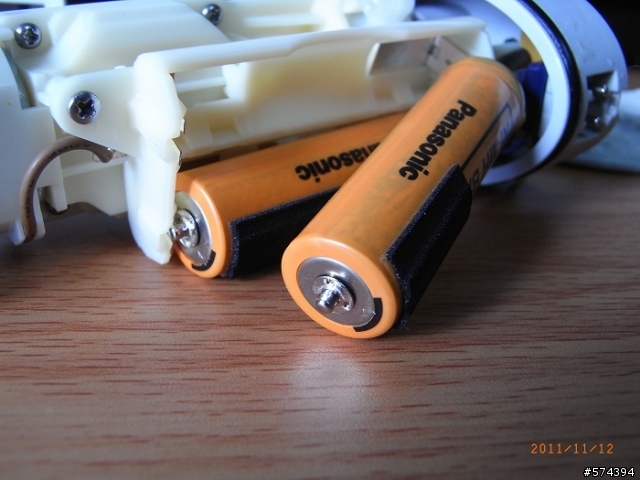

充電電池終於現身
應該是三號電池


國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題

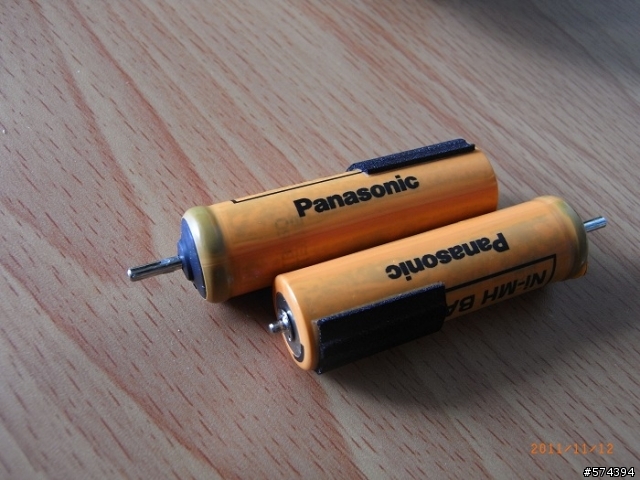

不太對喔 屁股長尾巴


國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題
正極有長桿要插入導管
陰極有短尾巴順溝槽推入固定
哇 去那裡買阿
有辦法自己點焊固定嗎
真的需要求救了



國際牌噴射水流攜帶型沖牙器Panasonic EW-DJ40 (附拆解照片)    更換電池問題
變壓器才180mah難怪要充很久

等待類似BENQ超人的PANASONIC超人出現解救了


180mA 是輸入電流不是輸電流.輸出電流是1.2A~
多年後的今天看著你的拆解教學,我也把它拆解了。
這顆電池電壓應該就是一般AA鎳氫電池(大概1.3V),你說的正極凸出物我確認他只是固定用,整個電池座是串聯,正極負極都靠下面的兩條電線拉進主機板。




所以只要換上一般AA鎳氫電池應該就可以運作

不過恐怖的是他的充電器寫著輸出電壓是5.4V,我不是很懂為什麼這樣設計,但實際在拆解後充電中量測電池組的電壓只有大概3V左右,打算等下焊接新的鎳氫充電電池上去!

目前在使用中的國際EW-DJ40電池也快掛了,才用了1年多,想說買一支新的太傷本,找到這篇換電池的分享文,卻發現要用Panasonic的特規電池…心裏也是OS一些形容詞。

想請問版上專家,如果直接找個3號電池電池盒(可能要修改外型和解決固定問題),替代原本的專屬規格電池盒,這樣就可以使用一般的3號鎳氫電池了…不知這樣的想法可行嗎?


(圖片擷自DA量販店)
沒屋頂拍賣有賣專用電池啊!既然都拆到這個程度了~買個現成的電池裝上即可~

請問一下如果圖片上這電路板壞掉,可以直接電線相接嗎?這電路板的作用是顯示燈號而已,還是有特殊作用,謝謝

請問一下如果圖片上這電路板壞掉,可以直接電線相接嗎?這電路板的作用是顯示燈號而已,還是有特殊作用,謝謝

請問一下如果圖片上這電路板壞掉,可以直接電線相接嗎?這電路板的作用是顯示燈號而已,還是有特殊作用,謝謝

請問一下如果圖片上這電路板壞掉,可以直接電線相接嗎?這電路板的作用是顯示燈號而已,還是有特殊作用,謝謝
