[ 已解決 ] 兩單開關+一插座插線..之短路三顆開關..Ｓ。Ｏ。Ｓ

因小弟想把房間電燈改ARC遙控開關! 但不料!走錯線,短路到一個單切開關!
更重點的是小弟腦袋不清楚,當下把牆壁兩單開關一插座面板拆下後,連思考都沒有,
就直接想把以短路掉的單切開關換成旁邊好的!
然後戳戳戳..戳完才發現大事不妙!!!

變成
[ 已解決 ] 兩單開關+一插座插線..之短路三顆開關..Ｓ。Ｏ。Ｓ

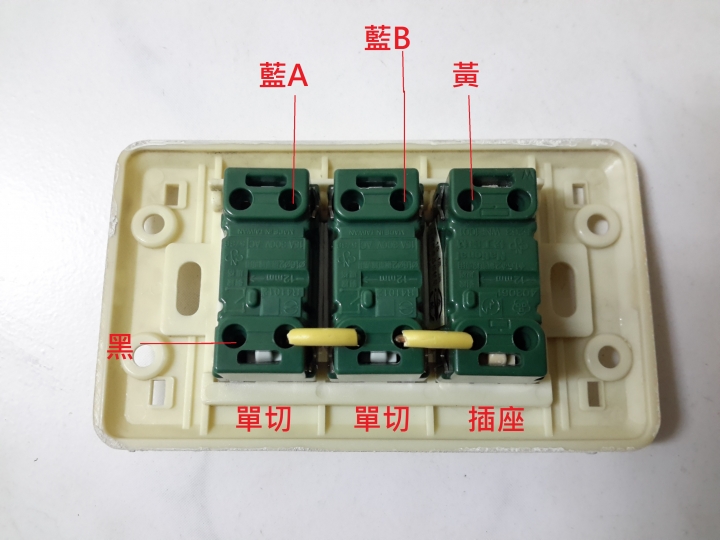

兩單開關一插座面板如圖:

[ 已解決 ] 兩單開關+一插座插線..之短路三顆開關..Ｓ。Ｏ。Ｓ

求此插法:

已知電壓

小弟已試過

但還是短路
(已經蹦到小弟無法回憶起,且很肯定這黃色跳線插法是否正確!?)

隔壁間燈具Ａ,還有一個單切開關控制..(但無法確認是不是)
[ 已解決 ] 兩單開關+一插座插線..之短路三顆開關..Ｓ。Ｏ。Ｓ

拜託...小弟以活在黑暗中第二天了~~
謝謝~~

2014-12-17 18:56 #1

文章關鍵字

開關插座插線 O.S

中平酥餅

3分

2樓

中平酥餅

個人積分：3分

文章編號：53648034

你有電表嗎?

你把115V的黑藍接插座

另外兩條黃藍接單切

如果燈具不亮請115V的黑藍對調

lin610501

8分

3樓

lin610501

個人積分：8分

文章編號：53648225

哇咧..你這樣接當然會爆呀~~~

要這樣接呦~~~如果燈具不會亮.則黑與藍B要對調
至於單切的開關,那一個要控制那個燈具則自己亙換黃與藍A

悶時山巔觀虎鬥煩時江畔垂魚釣

罪i糖~

44分

樓主

罪i糖~

個人積分：44分

文章編號：53649542

lin610501 wrote:
哇咧..你這樣接當然...(恕刪)

小弟按照大大接法確實沒爆..
但是房間燈依然不會亮..(無電壓)

藍B插B洞,插座有115V,但單切同開、同關、單邊開單邊關,房間燈依然不亮!!

藍B插A洞左邊單切開,插座有115V 左邊單切關,插座剩68V
但單切同開、同關、單邊開單邊關房間燈仍然不亮!!

故小弟該如何是好!!???

罪i糖~

44分

樓主

罪i糖~

個人積分：44分

文章編號：53649602

中平酥餅 wrote:
你有電表嗎?你把11...(恕刪)

請問大大是這樣嗎?? 小弟現在插孔都會驚驚的..
能看圖做勞作嗎!!??

kibe.kao

43分

6樓

kibe.kao

個人積分：43分

文章編號：53649633

其實還有一個方法可以知道，但是比較麻煩

現在看起來是房間的燈不會亮，如果有A字梯；直接上到電燈處，看一下電燈處的接線是什麼顏色的線

再比對開關盒的線；就知道怎麼接了！另外查一下，也有可能單切開關損壞，先用電表量一下，開關會不會

導通！因為上面的版大高手都有說明接線了

另外補充一下

你把藍A跟藍B接點對調試看看！

icefirer

51分

7樓

icefirer

個人積分：51分

文章編號：53650157

罪i糖~ wrote:
小弟按照大大接法確實沒爆..
但是房間燈依然不會亮..(無電壓)
藍B插B洞,插座有115V,但單切同開、同關、單邊開單邊關,房間燈依然不亮!!
藍B插A洞左邊單切開,插座有115V 左邊單切關,插座剩68V
但單切同開、同關、單邊開單邊關房間燈仍然不亮!!
故小弟該如何是好!!???(恕刪)

藍B跟黑線對調應該就對了

===================================
但是看這段

"藍B插A洞左邊單切開,插座有115V 左邊單切關,插座剩68V"

又怪怪的

因為藍B插A跟B洞是一樣的

不知道你電壓有沒有量錯

===================================

依你一開始的電壓圖來看

黑線肯定是火線

你可以單獨插在插座一端

另一端輪流把3條線插入

然後插上一個110V的設備啟動

能正確啟動的的線就是N相

另2條則為電燈控制線

此方法不會有短路危險

另請問原先那位置就是2單切1插座嗎?

罪i糖~

44分

樓主

罪i糖~

個人積分：44分

文章編號：53650662

kibe.kao wrote:
其實還有一個方法可以...(恕刪)

藍A插B洞,插座約有113V,但單切同開、同關、單邊開單邊關,插座仍然約有113V,
但房間燈依然不亮!!
藍A插A洞......................(同上行)............................
但房間燈依然不亮!!

左右兩個單切開關切換都可蜂鳴導通!!

房間燈的線是白色!!?? 和藍色!!!!
小弟用HOLA EZ-5 數位電子三用電錶..
量測房間燈線有無電壓,沒掛上負載!!

ee4bdog

27分

9樓

ee4bdog

個人積分：27分

文章編號：53651005

小弟非專業
猜測是這樣接
原因是因為黑V.S藍B 有108V
應該是因為有量到負載(電燈)所以電壓比較低
而黑V.S藍A 有115V , 所以這兩條是插座的火線跟水線
而黑對黃只有75V , 是因為黃是斷路所以黑V.S黃只有75V的電壓 ...

罪i糖~

44分

樓主

罪i糖~

個人積分：44分

文章編號：53651182

icefirer wrote:
藍B跟黑線對調應該就對了(恕刪)

這樣?????

左邊單切開關即開! 即短路!
那不就跟小弟自己白癡插法是一樣的..

icefirer wrote:
但是看這段"藍B插A洞左邊單切開,插座有115V 左邊單切關,插座剩68v....(恕刪)

藍B插B洞,插座 [約] 有115V,
但單切同開、同關、單邊開單邊關,房間燈依然不亮!!

藍B插A洞左邊單切開,插座有115V 左邊單切關,插座剩 [約] 68V
但單切同開、同關、單邊開單邊關房間燈仍然不亮!!

我肯定我沒量錯! 就 [大約] 差個2V-3V在那跳跳..

icefirer wrote:
依你一開始的電壓圖來看黑線肯定是火線...(恕刪)

我還沒試過,隔壁燈具A單切開關及雙切開關對房間那四條線的電壓影響!!
(這樣我想到高中搞這個就是蹦蹦蹦..偷看別人的照接"歐趴"的..
早知道就多念點書了~~)

現在小弟只求不要爆!! 房間燈會亮!! 其它管它怎麼是要不插、喀斷..都行!!

現在要睡覺了! 明日在戰! 在不行就花錢買經驗,交給專業的去搞了!!
