=============================2016/10/19補充=============================
感謝各位板上大大的回應,

小弟於回家後已經電線接改為正確的,
並且使用水線(中性線)切換開關方式,

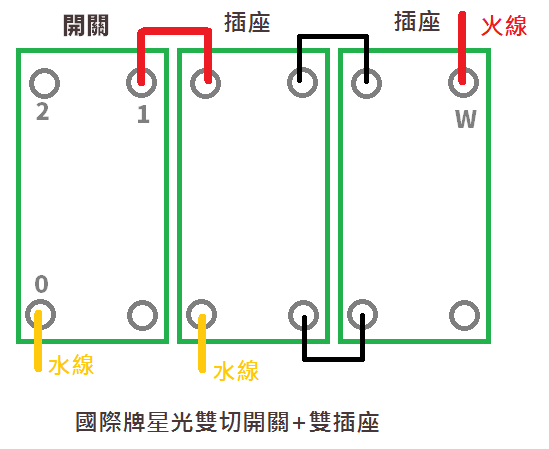

附上正確圖供往後需要的大大們查看。
【開關問題】請教開關接法


=============================2016/10/18原文=============================
各位版上的大大好:

小弟於近日更換家中部分插座與開關,
購買的是國際牌的星光系列,
但是於近日想將原本顛倒的開關給切換過來,
就上網爬一下文,
爬到https://sofree.cc/diy-change-socket-switch/此文章時
看到以下文字↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
【注意】W是水線、長棒圖是水線、短棒圖是火線;大部分火線是紅色,水線是其他色,顏色部分容易有意外,參考用。火線會帶電(總開關關閉就沒電)。

才驚覺我似乎皆錯方法了,
↓以下是我目前的接法
【開關問題】請教開關接法

↓國際牌星光開關系列
(圖片引用自https://goo.gl/22ZjCf,如造成困擾請告知,小弟將撤除圖片引用)
【開關問題】請教開關接法
【開關問題】請教開關接法

想請問大大們,
因為目前尚可正常使用,
1.)若不處理是否會造成何種問題?
2.)另外因我家目前都是單切開關,若需將開關切換方式顛倒,是否就是將1跟3的電線交換即可?
小弟先在此麻煩大家幫小弟解惑。
文章關鍵字
水桶仔 wrote:
想將原本顛倒的開關給切換過來

這樣接 開關切換的方向跟原本是一樣吧

應該保持原接點,然後把開關轉180度安裝


Alex7378 wrote:
這樣接 開關切換的方向跟原本是一樣吧
應該保持原接點,然後把開關轉180度安裝


因為電器擺放的關係,
所以才想盡量不要移動插座的位子,
看大大的回覆,所以我的想法太天真了嗎?
若是這樣看來只能180度旋轉了,
感謝大大回覆。
不想改變插座位置
可以把開關接到電燈的線改一下位置
若原本燈線是插1號孔,改差3號孔就行了
7378大大他所指的3意思是 原案主的2位子,也就是說1的位子不插改插2位子。
2切1插接線如下:
開關0跟插座短口(請翻正面)連接在插入電源。
單切的話控制線請插入3的位置,插座n相則插入w的位子(長口)。
1切2插如下
火線插入短口兩個連接跟開關0在插入電源,
開關如果是雙切火線插0共線插13
內容看得有點花@@
總之,接線如圖~


最左邊的雙切開關,0接火線,1和3接中性線。在按壓的時候為什麼不會短路??。 我家也有這種接法,用三用電錶量0和1為100V,0和3為90幾V.。另兩種比較常看到,0火線1和3是傳輸線,另一個0接燈座1和3是傳輸線,另一種是1接火3接中性線0為傳輸線,燈座的另一邊也是,火線為同相位。
