黑羽斷翼 wrote:
應該是這樣才服合法規...(恕刪)
Dear 黑羽斷翼,
感謝你的指教。
所以你圖上畫的就是法規所謂的 系統與設備共同接地嗎？
那是否 ~WISH~ 所畫的圖三，對於 接地 是較好的？
謝謝！還是有更好的作法？
個人積分：51分
文章編號：18667946
個人積分：2519分
文章編號：18667982
個人積分：0分
文章編號：18668288
個人積分：2519分
文章編號：18668536
1. 系統接地與設備接地各自獨立應該還好吧？畢竟只要兩者確實接地應該都不成問題。
2. 用戶沒有自己打銅棒作為設備接地，借用台電中性線當設備接地，這才是所謂的「共同接地」。共同接地要如何做才安全，這就很重要了，個人的認知是在電表後開關箱之前將中性線與接地線接在一起，然後一起拉到開關箱內，開關箱內中性線與接地線銅排完全分離，由於中性線與接地線接在一起的地方是有鉛封的，是屬於「技術人員維護」的地方，施工較確實牢靠，日後也比較不會有拉扯、誤拆等事件發生，所以安全性較高。
所以只要用戶有自己打銅棒作設備接地，其實問題很單純，各自獨立沒什麼不好，因為台電中性線一定有做接地。若是自己沒有打銅棒，那才要借用中性線當接地線，這時在哪裡將接地線與中性線接在一起就很重要了......這只是個人認知，有錯誤尚請糾正。
個人積分：51分
文章編號：18668571
個人積分：520分
文章編號：18668787
配電盤中有一中性線的接線盤，有一地線的接線盤，中間再用一條線連接
使兩個接線盤變成一個
當有一天要再測量接地或內線是否有問題時
只需把連接線拆了，便可以用電子儀表進行測量
而不用為了點檢，拆了幾十條線再復原
其實這問題是可以自己實驗的

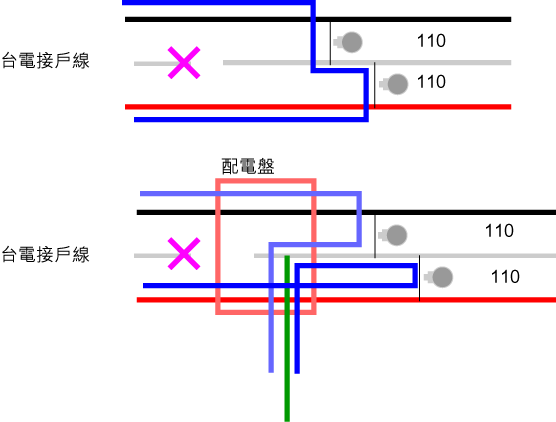

當中性線斷了，而三線中的兩對110V線路也都有電器在運做
那就會很好玩了，這是有公式可以算的
http://www7a.biglobe.ne.jp/~fireschool2/d-A1-24-3.html
當把中性線與地線接通
當中性線斷了，有部份電壓電流會經大地流走
造成的傷害會比沒有接地小許多
這有一張很經典的圖片，它也有做成卡片在宣導
http://www.mikeholt.com/mojonewsarchive/GB-HTML/HTML/Grounding-Bonding-Poster~20030914.htm
當你確實的接地，並不表示不會觸電，是大電流會經由接地通過
