請問電鎖(陰極鎖)該如何加裝指示燈

3604分

11樓

個人積分：3604分

文章編號：83917300

dsilver wrote:
因為去電子街找不到現成品(可以閃爍的led燈附電池盒)
因此想說有現成青蛙燈拿來改

還是網拍哪裡可以買到小型手電筒？只要單純閃爍提醒不要有常亮的功能？
這關鍵字該怎麼尋找？
或是電路可以怎麼從0開始diy閃爍效果呢？

如果是外接12V 或24V電源, 可以找像汽車裝的或工地裝的圓形警示燈
如果要裝電池的, 可以找自行車用的警示燈

Lavender Coffee

5973分

12樓

Lavender Coffee

個人積分：5973分

文章編號：83917536

自搜關門提醒器
外掛多簡便
磁扣距離自行慢慢測試合適位置，是好後貼上固定

淘寶還有無線式，報警器裝在家裡面

dsilver

1025分

樓主

個人積分：1025分

文章編號：84159438

過完年後回覆一下

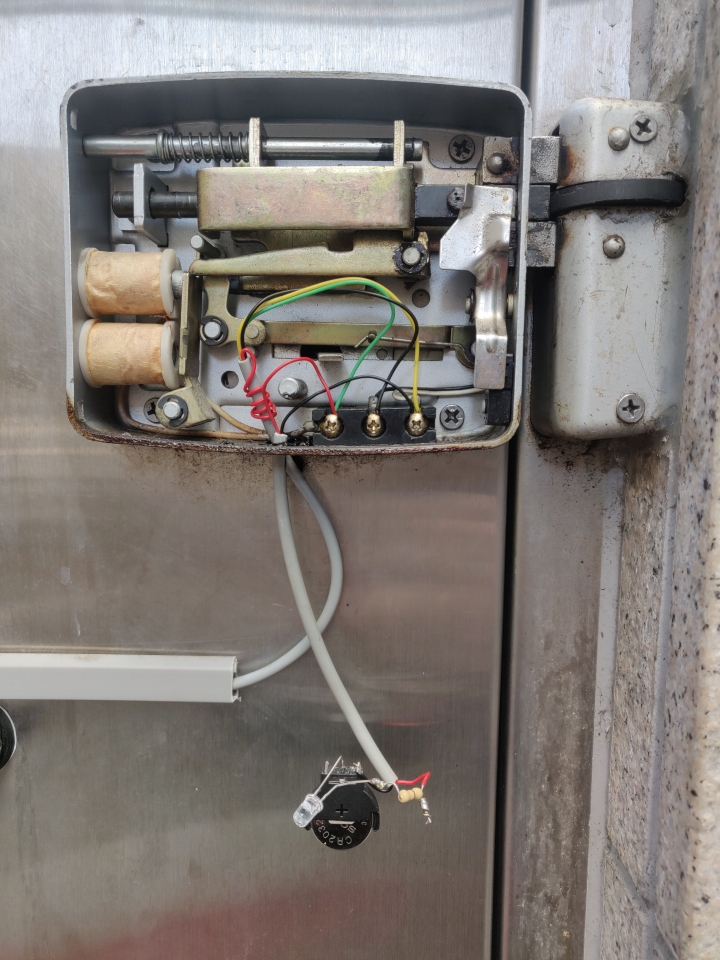

我用自閃led燈與電阻串連
接上3v的鈕扣電池

不知為何
led燈泡一直燒掉
我有兩扇門
都是一樣的配置
但是其中一扇門的led已經燒掉2次了
另一扇門卻是正常
是電阻的選擇有問題嗎

3604分

14樓

個人積分：3604分

文章編號：84160935

dsilver wrote:
我用自閃led燈與電阻串連
接上3v的鈕扣電池

綠光LED
2.0~2.2V
20mA
電阻要再大一點

謝謝，我沒有寫清楚，我這個led是三色自閃發光的，有紅綠藍三色。請問電阻規格要怎麼看呢，我看led與電阻好像都沒有寫規格

2022-02-13 0:05

babado

361分

15樓

個人積分：361分

文章編號：84160947

dsilver wrote:
目前改變思路，從外部...
門關好，pt el是斷路
門沒關好，pt el是接通的

右下角的微動開關明明是接到 AC 與 PT，你是如何判斷導通與不導通？

室內的電源供應器是 DC12V 還是 DC24V？
還是 AC110V 轉 AC12/24V 的變壓器？
你這樣接法在電磁鎖 ON 時，LED 不只吃 DC3V，還會串接到系統電源。當電磁鎖由 ON 到 Off 會有突波(電桿特性)，如果沒有突波消除機制可能會灌入 LED

不過我有2個門，另一個門led卻不會燒，頗奇怪。請問突波是串接在電阻之後嗎？因為led有正負極，請問電阻接負極與接正極，在保護方面有差異嗎

2022-02-13 0:01

這電鎖是室內有一個中繼器可以開鎖，，依靠感應磁扣或是室內總機開鎖。中繼器是110V轉12V的變壓器。但是我用電表量測，ac點(黑線)只有3V

2022-02-13 0:04
