傳統捲門電燈照明延時計時

7594分

11樓

個人積分：7594分

文章編號：88773173

我家車庫的日光燈我是直接換成感應式日光燈~

已經用2年多……非常好用~

yuank

1148分

12樓

個人積分：1148分

文章編號：88774734

車庫收得到家裡的wifi訊號嗎? 如果可以的話, 新裝的燈裝一套智能開關, 例如tapo的P100, 手機上裝APP控制開關燈

如果收不到wifi訊號, 買一個遙控插座, 通常用在遙控電風扇用, 遙控器放在車上

babado

361分

13樓

個人積分：361分

文章編號：88776380

茶米0439 wrote:

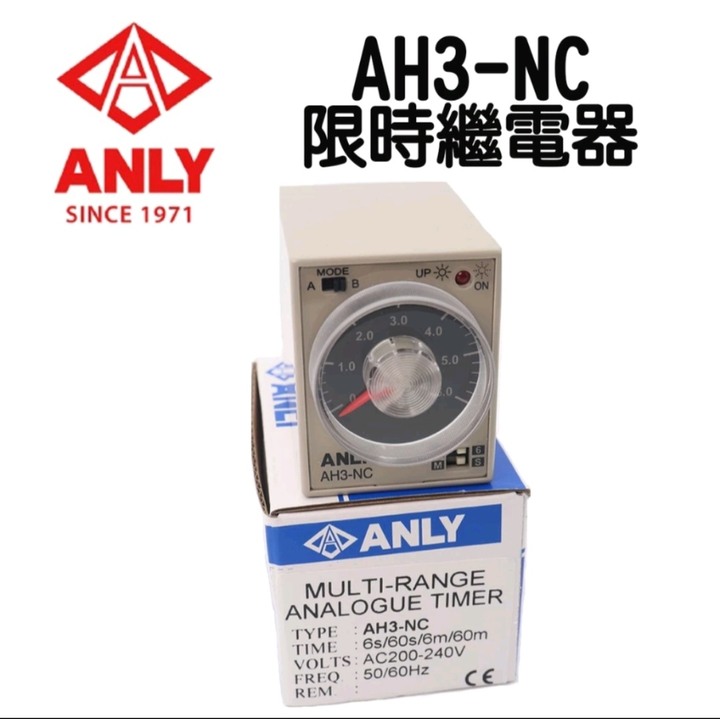

目前我手邊有這些可使...(恕刪)

1.照片不清楚，避免猜測，請提供元件型號，或拍攝清楚。

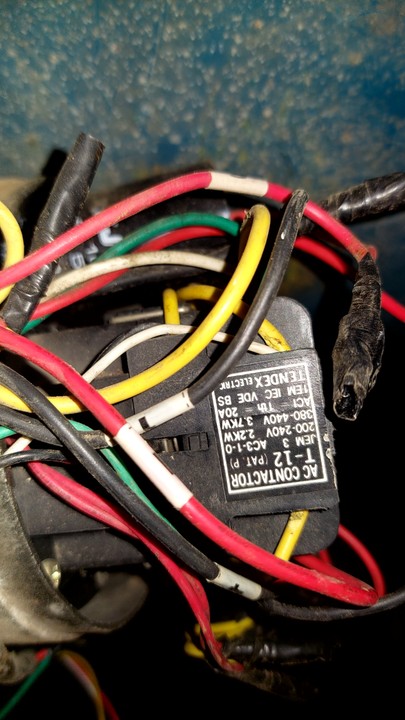

2.需要有上升訊號，請拍攝原鐵捲門的電磁接觸器，並確認其 coil 入力電源。
PS:資訊充分後，我可以依樓主的方式提供做法。(其實網友有提出較簡易的方式)

3565分

14樓

個人積分：3565分

文章編號：88776443

茶米0439 wrote:
目前是裝這種(恕刪)

弄那些都太複雜了
易微聯4路繼電器(wifi+RF)簡單又便宜
CH1>上 / CH2>停 / CH3>下/ CH4>燈
設定埸景
CH1開時CH4開X分鐘

0分

樓主

個人積分：0分

文章編號：88776808

babado wrote:
1.照片不清楚，避免...(恕刪)

點我看大圖

點我看大圖

點我看大圖

點我看大圖

點我看大圖

點我看大圖

點我看大圖

點我看大圖

目前量測有3個點是上昇時110v，停止即無

babado

361分

16樓

個人積分：361分

文章編號：88782875

update 如下圖

左邊的L N,是不是要送110v電才整個能作動？

2023-12-14 22:04

已實測成功非常感謝

2023-12-15 20:51

0分

樓主

個人積分：0分

文章編號：88783755

babado wrote:
(恕刪)

點我看大圖

有對過目前馬達的配線，幾乎是跟圖上的配線圖一樣

只是電壓量測起來是下降時才有110

不好意思還麻煩你寫得如此詳細

明天會去買齊零件實測，所以零件的話都是購買110V的是嗎??

babado

左上角的 relay coil 一定要 110ACV。其餘 timer 與電磁接觸器 coil 可依使用電源來選擇，不過 110ACV 應該比較方便

2023-12-11 22:37

babado

切記不要活線作業

2023-12-11 22:40

39970分

18樓

個人積分：39970分

文章編號：88784251

茶米0439 wrote:
想要自己裝設一組自動控制，我家車庫是傳統的鐵捲門，馬達是RF12 。

前陣子已有自行加裝鐵捲門的遙控，但是每次進車庫後還要下車開電燈

於是想額外裝設一組電燈只有在鐵捲門打開時電燈會亮然後持續亮3分鐘後熄滅

版上有看到快速鐵捲門的接法，但還是看不太懂迴路怎麼接? 沒辦法換成傳統捲門的接法

把馬達電磁閥並接一個計時電磁閥出來

做一個延時的自保電路..把燈接在a接點開關上

計時電磁閥時間到把自己的自保切斷斷電燈熄

看的懂就接

看不懂就找人

1
