大師請幫我看看線路那裡接錯了~

古嘎

431分

樓主

個人積分：431分

文章編號：77905139

先畫個模擬圖，晚一點再來連上去

真的非常感謝水電大和各位的幫忙

有沒有人可以幫忙連一下剩餘的全圖呢?謝謝~

順便弄個插座開關+三插座直接拿電腦電供來改~
以後說不定會併進太陽能板使用就不用增設插座了~
插座就要改到接線排處~

=====================================================
電磁接觸器接法，漏斷出線接電磁1L1,5L3，，電磁2L1,6L3接加熱器
這句話實在看不懂
沒有看到5L3?6L3?

是指漏斷出線接電磁L1 L3 電磁T1 T3接加熱嗎?
--------------------------------------------------------------------------------------------

這個真的蠻難的
看的頭好痛

ken902

3977分

22樓

個人積分：3977分

文章編號：77908649

古嘎 wrote:
先畫個模擬圖，晚一點(恕刪)

你的計電表是台電的電錶，還是這台機器另外裝的瓦時計?

古嘎

431分

樓主

個人積分：431分

文章編號：77911453

ken902 wrote:
你的計電表是台電的電(恕刪)

自己買的
裝在頂樓的話應該不會是給台電看的

209分

24樓

個人積分：209分

文章編號：77914733

電磁接觸器接法，漏電出線接電磁1L1,5L3，，電磁2L1,6L3接加熱器
這句話實在看不懂
沒有看到5L3?6L3?

是指漏電出線接電磁L1 L3 電磁T1 T3接加熱嗎?
-----------------------------------------------------------
是的接L1 L3 T1 T3 抱歉我打錯了

209分

25樓

個人積分：209分

文章編號：77915009

沒有電工背景不建議自己施做，電壓220V還是找專業水電幫你施工，詢問一下水電有沒有電匠或室內配線證照，有證照的因該都會接。

古嘎

431分

樓主

個人積分：431分

文章編號：77915087

兩光水電 wrote:
沒有電工背景不建議自(恕刪)

沒要自己弄~
己經約水電工來施作了
只是要知道一下走線的正確性~
或許直接印個圖讓他參考施作~
感謝~

線圈是?跟水電工說會弄嗎?

209分

27樓

個人積分：209分

文章編號：77916267

兩光水電 wrote:
沒有電工背景不建議自(恕刪)

電磁接觸器線圈不太確定是不是在同一側你能看看T1 T3接點下方是否有標A1 A2的接點

古嘎

431分

樓主

個人積分：431分

文章編號：77919705

兩光水電 wrote:
電磁接觸器線圈不太(恕刪)

T1下有A2 而 13NO下有A1~

感覺接觸器上的13 14接線
機殼開個孔弄個220V LED指示燈好像不會太難~
開動就會亮燈~

209分

29樓

個人積分：209分

文章編號：77922092

古嘎 wrote:
T1下有A2 而 13NO...(恕刪)

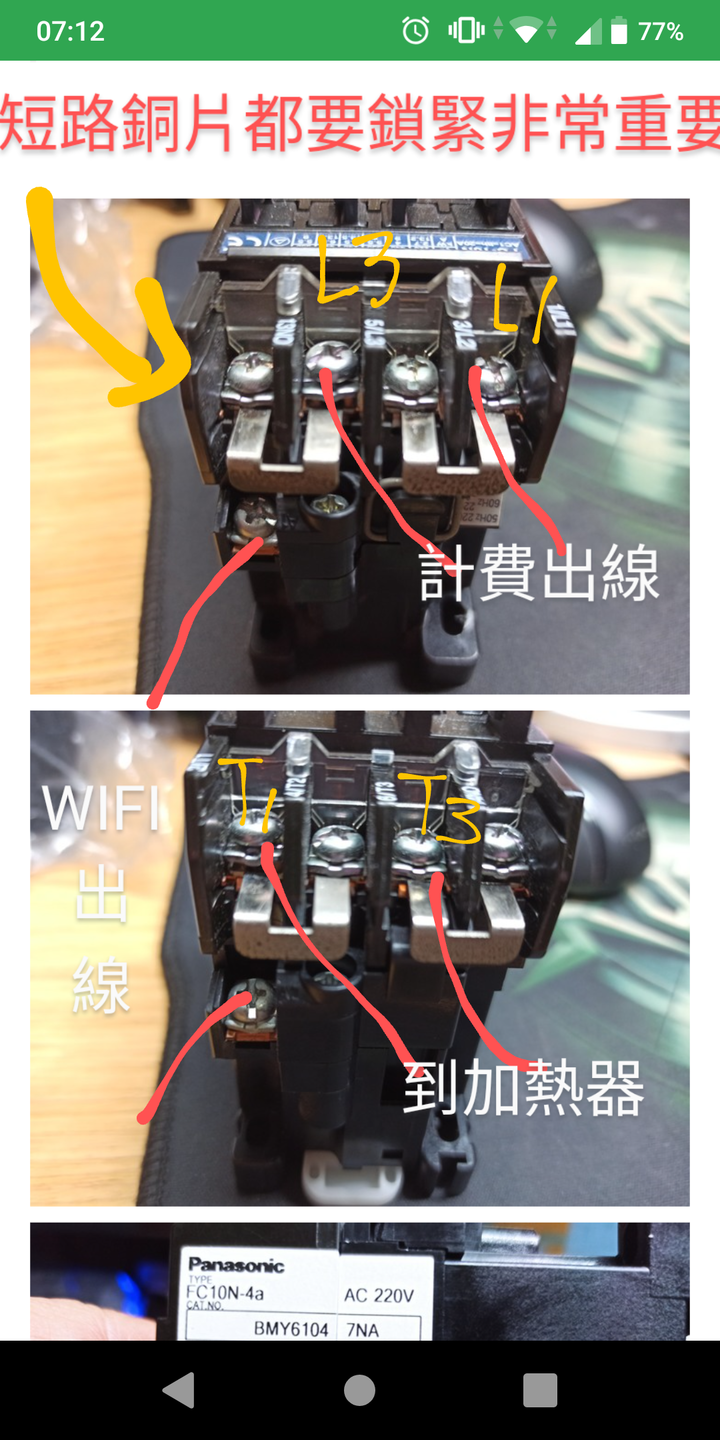

WIFI出接A1 A2 還有電磁上銅片要鎖緊不能拆

古嘎

431分

樓主

個人積分：431分

文章編號：77948337

兩光水電 wrote:
WIFI出接A1 A2(恕刪)

已請水電工程師施作完畢
直接印張圖片讓他看就可以了
再次感謝水電大和各位的幫忙
想問假如以後Wi-fi控制換成國際定時器的話
接線四條感覺好像是一模一樣的
前面兩孔接電後面兩孔接兩磁開關

應該是適用的吧
不知道能不能串起來當備用的系統
