[請益]家中既有配電疑問，有圖

各位熟悉配電的前輩可以幫小弟解釋一下我所遇到的狀況。

小弟最近新裝了一台220V的冷氣（20A，小於一噸），電就沿用前屋主在廚房所留下的220V的插座，使用前也用電表量過，確定是220V。
但怪的是，廚房110V的電卻跟這220V接在同一顆30A開關上（見下圖黃色框框），也就是說，把這開關關掉，廚房的電源就完全切斷。
有可能220V跟110V接在同一顆開關上嗎？如果要分接成各自獨主的開關的話，需要注意些什麼呢？
因為現在小弟一開新接的冷氣，廚房的廻路沒多久就會跳脫。實在是很困擾。對了，廚房110V廻路上有接微波爐及冷箱。

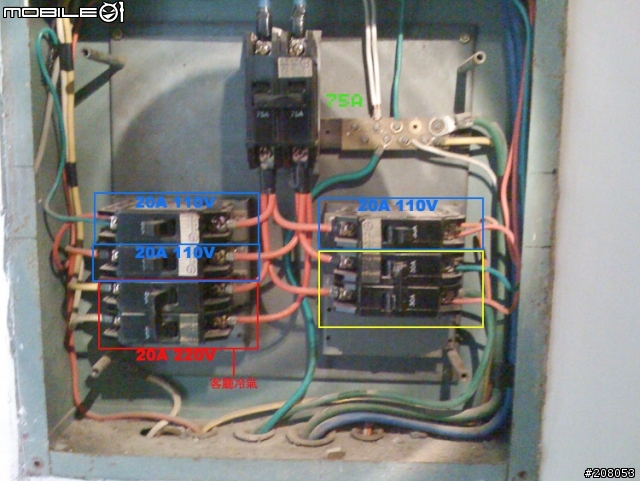

附上一張電箱的照片，還希望前輩們給我些指點，謝謝！！！

[請益]家中既有配電疑問，有圖

2009-06-20 13:34 #1

文章關鍵字

電疑問家中

oldted

0分

2樓

oldted

個人積分：0分

文章編號：12723864

冷氣最好單獨拉線到開關箱, 並增設220V開關比較安全, 若與廚房設備共用, 過載就斷電了, 千萬不可隨意增加開關安培數, 否則電線可能過熱而燃燒.

電動車

7分

3樓

電動車

個人積分：7分

文章編號：12724112

三相
+110 +0 -110
抽頭就變兩相

問題是你同一個NFB接太多電流數超過跳
表示NFB正常這也是正常的啊

一個是不怕死換大電流的NFB 就燒死了也不會跳
另一是請人再加裝一組220V 應該管子放的下

順便原有的抽出來同時放兩組新的

工錢一天大約2500 線也不貴

問題是很難找到好心的工人我的工程都沒人要做

ysc_kyy

2559分

4樓

ysc_kyy

個人積分：2559分

文章編號：12724268

電動車 wrote:
三相
+110 +0 -110
抽頭就變兩相...(恕刪)

這是單相三線式.....跟「三相」差很大喔！

ysc_kyy

2559分

5樓

ysc_kyy

個人積分：2559分

文章編號：12724441

Zakk3043 wrote:
有可能220V跟110V接在同一顆開關上嗎？...(恕刪)

應該是說2顆開關連動同時切掉兩組110V，這兩個連動開關對白色線的中性線銅板都是110V，但兩個開關之間則是220V，依照片上看，接到廚房這回路線徑可能只有1.6mm(或是2.0)，冷氣最好另外拉專線比較安全，您都說了廚房還有微波爐等吃重電電器，共用這迴路不妥當！

fridays

160分

6樓

fridays

個人積分：160分

文章編號：12724460

圖中看不清楚
黃色圈起來的好像是
30A 2.0的線

一般來說
2.0mm(3.5平方) NFB用20A
5.5平方 NFB用30A

會和廚房同線路是因為
它把220V中的一條並上中性線就是110V
這樣會使是黃色的NFB用電不平均

建議
要麻廚房重拉線
不然就是冷氣重拉線
最好是都重拉
NFB換小一點用20A的

NFB是過載延遲跳脫
所以不是用到20A就馬上跳脫
過載會發熱而跳脫
如真是用2.0mm NFB30A
還用到跳脫是非常危險
線皮可能已經變色.變質.變脆

跳脫是警訊
趕快更換改進
不然後果嚴重

ysc_kyy

2559分

7樓

ysc_kyy

個人積分：2559分

文章編號：12724510

Zakk3043 wrote:
各位熟悉配電的前輩可...(恕刪)

還有，從照片上看來廚房迴路線徑應該不是5.5mm，那配30A NFB不太安全喔，2.0配20A，1.6配15A，這樣才能保護到線路。

skybright2135

14分

8樓

skybright2135

個人積分：14分

文章編號：12727675

壹、有可能220V跟110V接在同一顆開關上嗎？
依你的說明，確有可能
黃框右側的藍線與紅線為220v電壓
廚房的電源應該有一條為藍色或紅色，(另一條是直接從開關箱右上角的地線(白線)拉過去的)

如果你有電工能力，應該先關閉總電源，然後
1.從廚房的插座盒找出到底是藍線或紅線接到廚房。
2.再從開關箱往冷氣與廚房方向找出這條電源分接處。將廚房與冷氣的電源分開(也就是讓這條電源只到一處(暫訂為冷氣))
3.另外從開關箱增設開關(1p即可)，並拉線到另一處(廚房)

如果無電工能力，請找師傅

貳、如果要分接成各自獨主的開關的話，需要注意些什麼呢？
先要評估家裡的電器會不會同時使用。如按你總開關為70A，分路開關安培加總應超過70A
如果吃電較重(電鍋、微波爐、冷氣)不會同時用，則應無大礙
如果有疑慮，或經修改後發現總開關會跳電，總開關應更換安培數高一些的無熔絲開關

但仍應注意貴戶的電線老化狀況與用電安全規劃
