電磁接觸器繼電器接法??

想刪除
謝謝想刪除
謝想刪除
謝想刪除
謝想刪除
謝想刪除
謝謝

2015-11-10 21:11 #1

文章關鍵字

電磁接觸器繼電器

a50252

4分

樓主

a50252

個人積分：4分

文章編號：58147705

補充
就是我希望當控制端的電源接上形成迴路
主電源就連通這樣

deanzabc

43分

3樓

deanzabc

個人積分：43分

文章編號：58147859

可以使用110V控制的電磁接觸器

負載端耐電流選大於40A已上的(越大越好)

a50252 wrote:
想請問一下大家我想在...(恕刪)

onlyahhy

256分

4樓

onlyahhy

個人積分：256分

文章編號：58147870

a50252 wrote:
想請問一下大家我想...(恕刪)

電壓跟電流沒搞懂...
千萬不要自己來...

Touching Your Heart

lu900200

99分

5樓

lu900200

個人積分：99分

文章編號：58148150

a50252 wrote:
想請問一下大家我想...(恕刪)

這個很簡單買一個AC 110V 線圈的電池開關

廠牌就買工業級的特立美 LC1 D18 就行了

一個好像不到7佰元吧 ~

MING510

423分

6樓

MING510

個人積分：423分

文章編號：58148153

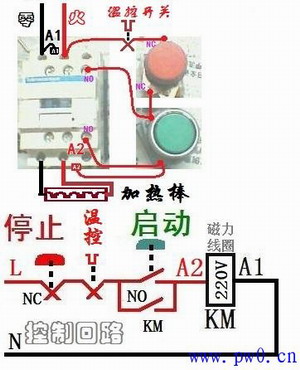

2線式電磁接觸器繼電器接法..如圖示..
對懂自動控制的人..雖然很簡單..
如不懂..電磁接觸器繼電器接法..還是請水電施工..

麻妮麻妮

1分

7樓

麻妮麻妮

個人積分：1分

文章編號：58149838

買mc是多餘的，你又沒控制電路可以去玩那個mc.
控制電熱器那個nfb作動正常，接電熱器那組電源線徑合乎規格就好。重點是設備接地要做確實。

lboblin

1079分

8樓

lboblin

個人積分：1079分

文章編號：58151989

為啥要買電磁接觸器來用呢？

你的作法應該是想要節省能源吧!
建議你上網搜尋，30A的時間控制器
接法也很簡單，一進一出，注意你的電源，是三向電源(三條線)，還是單向的(兩條線)
220V-30A，可以容納的功率曰6.6KW，一般的電熱水器是4KW以下，都可以用，超過才需要用到電磁接觸器。
如果你對電壓、向數不確定的話建議你請水電來幫你安裝。

定時器，可以設定許多時段的時間來用的，設定一次就可以用到壞掉。
注意要買有斷電記憶的，不然它內部的時間會因為停電(颱風、維修)而歸零不准。

祝你好運達到目標。
