浴室電燈跟抽風機分開啟動-三段式開關配線

各位大大好,,
想把浴室電燈跟抽風機分開啟動,爬文之後很多人用三段式開關來配線

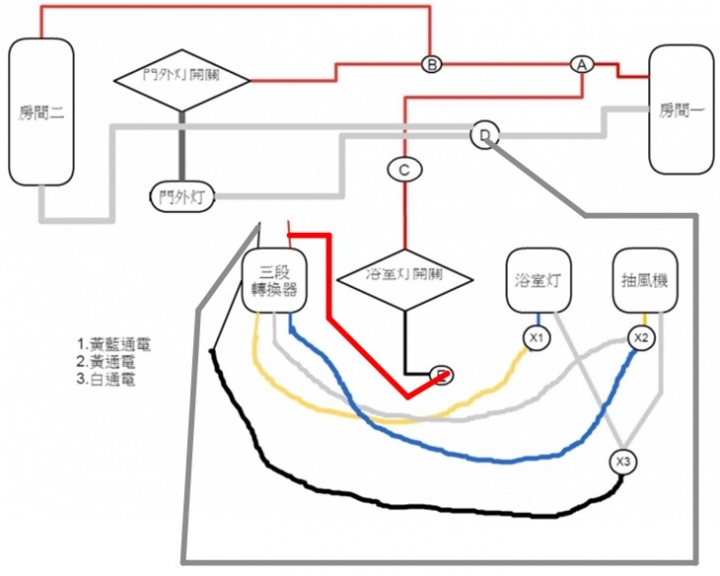

當我打開天花板,看到配線如下
(白線以灰色線表示,圓圈處表示目前有多線相接,有包起來的地方)
浴室電燈跟抽風機分開啟動-三段式開關配線

我想在第一段能開啟電燈和抽風機
第二段只開電燈, 第三段只開抽風機
浴室電燈跟抽風機分開啟動-三段式開關配線

但是做到一半不知道怎麼接了...Orz
請問
1.三段式開關接電源的紅色線該接到哪一個圓圈處?
2.共用黑線與浴室灯&風扇相接在X3,X3要和D再連在一起嗎?
3.或是我完全想錯了...請幫忙指點

2017-01-02 19:57 #1

文章關鍵字

浴室電燈開關配線

jk300

5648分

2樓

jk300

個人積分：5648分

文章編號：62917876

圈圈E的意思是?
上面有個配線在那邊?

浴室燈開關只有一個?
一開就兩個都運作?

hohooh

6分

樓主

hohooh

個人積分：6分

文章編號：62918206

jk300 wrote:
圈圈E的意思是?
上...(恕刪)

目前是一個開關,一啟動,灯和抽風機一起開關掉就一起關,,
E那個點是未改裝前開關線黑線和灯藍線和抽風機黃線接在一起的地方

感謝您的建議,,待會去試一下

yagami7215

9654分

4樓

yagami7215

個人積分：9654分

文章編號：62918840

有賣浴室排風機用的延時模組

可以搜尋WTDF53516W 這個型號

缺點有兩個

1. 開關面板是直立式，如果裝橫的字會轉90度

2. 燈開關跟排風扇延時開關是完全獨立的，意思是要開燈就開燈，要開排風扇就開排風扇。我覺得這不符合我們以前的使用習慣

我家現在就是裝這種

排風扇部份的開關有連續(永遠開啟)、60 / 30 / 10 分鐘延時共四個選擇

我覺得單就延時模組來說算好用，但是沒辦法開燈時排風扇連動是個小問題

我們以前習慣的使用方式是排風扇跟燈連動，因為只要開燈，90%以上是需要排風扇啟動的(大號排臭、洗澡排溼氣)，大概只有小號是不需要開排風扇的。

但傳統連動的方式我覺得不理想，因為很多時候浴廁使用完後還需要排風扇繼續抽一段時間

譬如上完大號，廁所裡還殘留著味道，或是洗完澡要繼續抽風排除溼氣

沒有自動延時開關的話，要開著燈(浪費電)，時間到了還要自己去關

以這個開關的延時設計我覺得算是方便，10分鐘延時大概就是給你上完大號使用的，60分鐘用在洗完澡也剛好。真的很潮濕的天氣的話就連續開著給它抽吧(我裝台達DC排風扇，也很省電)

但最大問題就是有時只記得開燈，忘了按排風扇啟動，這說實話我個人不是很滿意。偏偏一般壁上開關沒有雙刀設計(兩組獨立接點)

如果有雙刀開關的話這問題可以很容易用接線解決。我規劃要用110V2P繼電器來改善這個問題

改善後的結果是

.開燈，排風扇跟燈連動，所以使用衛浴不用再記得要開燈同時按排風扇，開燈進去就對了。使用完後關燈，再視需求設定延時即可。

還是有人知道有PANASONIC開關能用的雙刀開關? 我GOOGLE很久才發現壁上開關沒有雙刀設計的?
