請教一下三個電燈開關改兩個的問題

1號2號開關是控制房間的燈，3號是控制走道的燈，1號開關確定是雙切開關另外兩個因為拆線的時候開關被我拆壞了所以不能確定另外兩個是單切還是雙切開關。

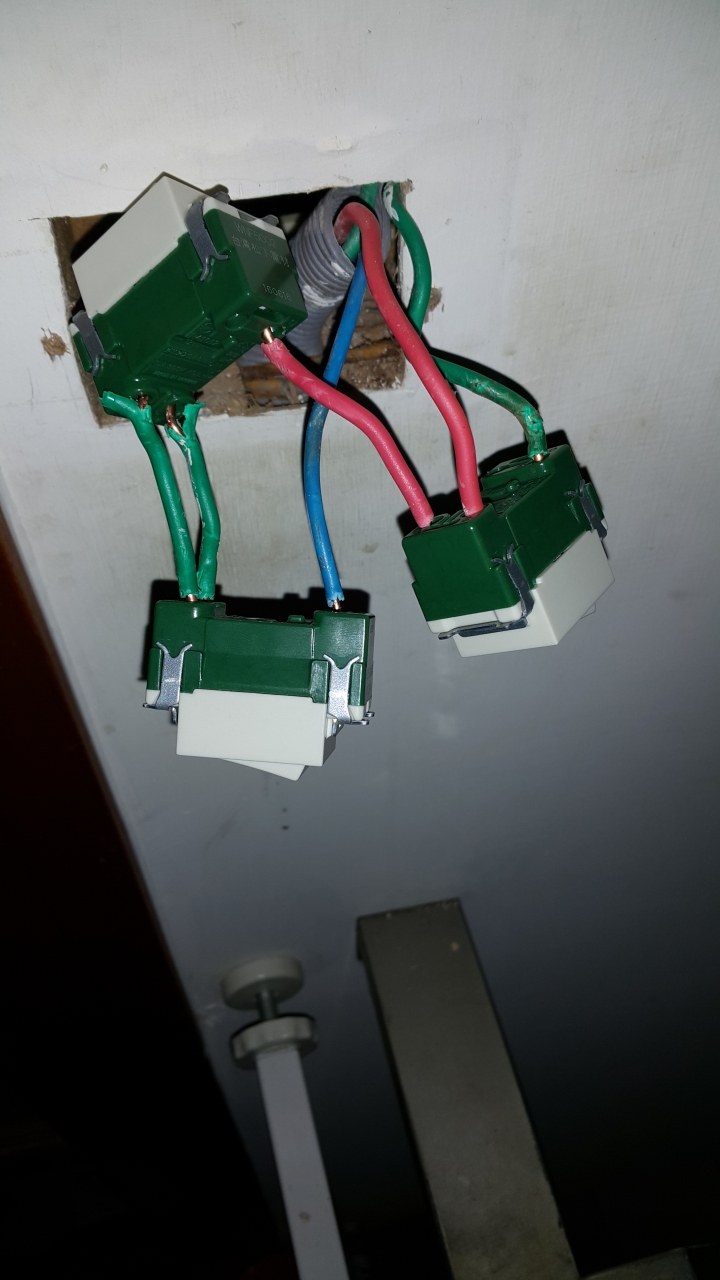

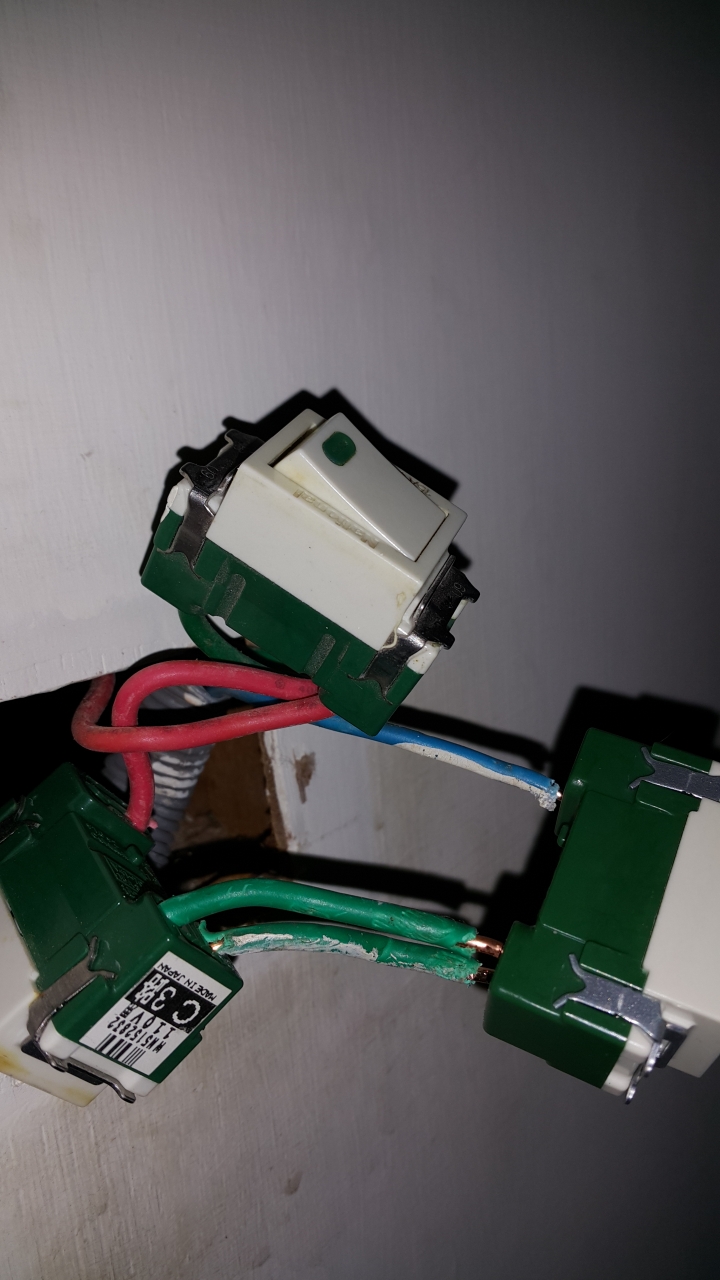

然後手機拍的開關圖跟畫的一樣，兩個燈的線房間的是一條藍色和一條白色的線，走道的燈是綠色和白色的線接起來的，至於紅色打問號的線我不清楚是連接到哪裡去的？

現在問題是我想要改成兩個開關就好一個接走道燈一個接房間就好，現在管線裡有紅藍綠共三條線我該怎麼接才好？

請教一下三個電燈開關改兩個的問題

2017-01-29 11:45 #1

文章關鍵字

問題電燈

jk300

6749分

2樓

jk300

個人積分：6749分

文章編號：63197186

tequila01 wrote:
請教一下各位高手目...(恕刪)

通常紅色是火線~
帶電的源頭

重點還是先搞清楚
到底是誰本身帶電
準備驗電筆測試

放大看,是有看到1號是三路
3號就不清楚
假如這3號是雙切
這樣子有什麼意義@@~
怎不把1跟3取代換成1個單切?

只是現在要清楚藍色線本身有帶電?

另外現在有問題的燈,
到底是誰在控制?

2號開關是控制走道的燈綠色的線是火線?
要不要驗電筆驗看看~
仔細測出,到底誰本身有帶電~

所以到底是2號有問題還是13有問題@@?!

tequila01

172分

樓主

tequila01

個人積分：172分

文章編號：63222517

jk300 wrote:
通常紅色是火線~帶...(恕刪)

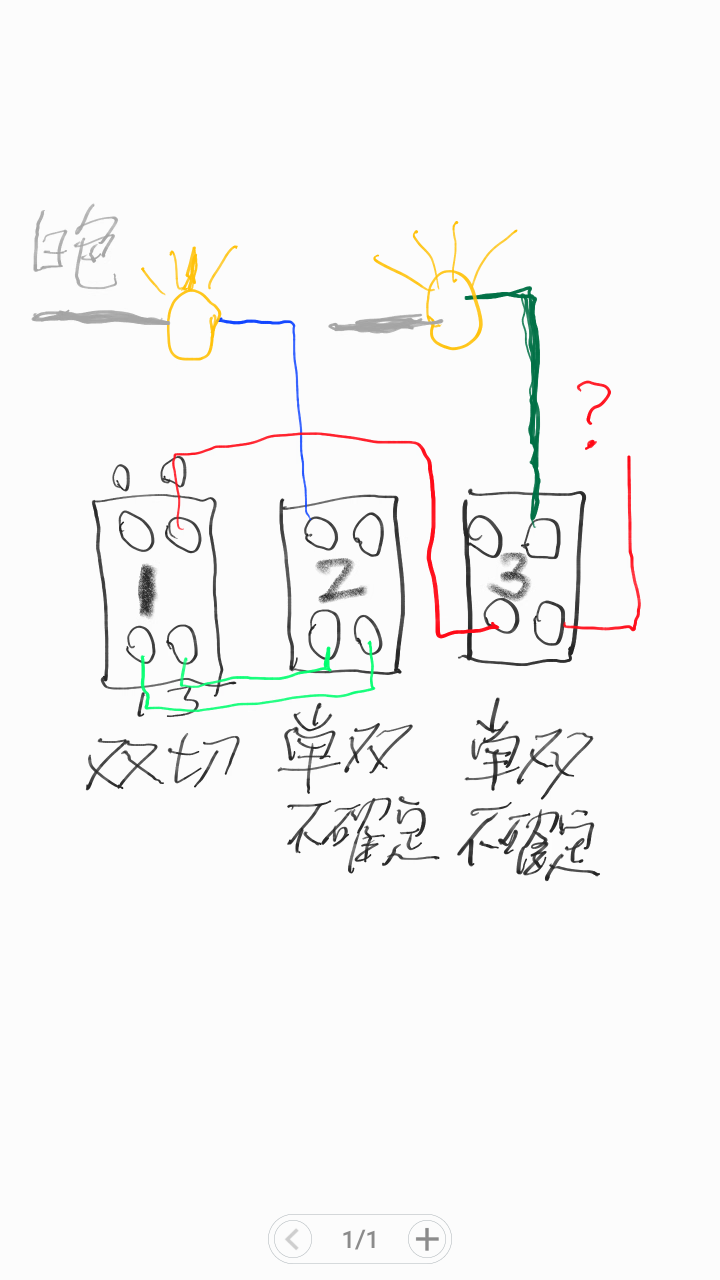

不好意思我用手畫一下配線圖，1號2號開關是控制房間的燈，3號是控制走道的燈，1號開關確定是雙切開關另外兩個因為拆線的時候開關被我拆壞了所以不能確定另外兩個是單切還是雙切開關。

然後手機拍的開關圖跟畫的一樣，兩個燈的線房間的是一條藍色和一條白色的線，走道的燈是綠色和白色的線接起來的，至於紅色打問號的線我不清楚是連接到哪裡去的？

現在問題是我想要改成兩個開關就好一個接走道燈一個接房間就好，現在管線裡有紅藍綠共三條線我該怎麼接才好？

煙雲煙

983分

4樓

煙雲煙

個人積分：983分

文章編號：63224702

tequila01 wrote:
不好意思我用手畫一...(恕刪)

照你的圖來看，第一和第二個開關應該是兩處控制一燈的接法，只是不知道在同一個單聯接線盒做兩處控制一燈要幹嘛？或者是一個在房內牆上、一個在房外牆上？

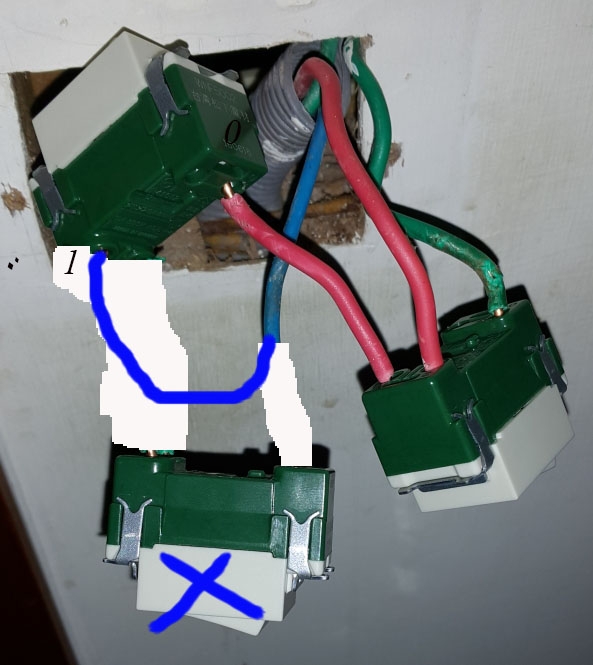

↓如果紅色是火線，照下面改線，就可拆掉第二個開關。

=============================================================

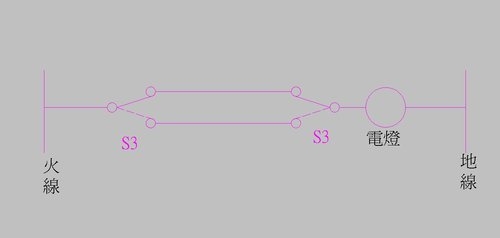

↓早期（1989前）二處控制一燈接線，這種接線法在開啟關閉電燈時，容易造成火花。

=============================================================
新式二處控制一燈接線
↓二處控制一燈，管線圖。

↓二處控制一燈，單線圖。

=============================================================
房間內應該要有睡覺時用的小燈，以前是直接在電燈上裝上拉鍊開關，

做大燈與小燈的切換，但是很不方便，要走到電燈下去拉那個開關。

所以後來發明電子開關，很方便地在開關處就可以切換大小燈，

然而拉鍊開關與電子開關並不是永遠可靠，經常會壞掉。

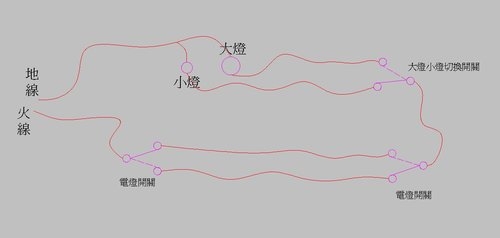

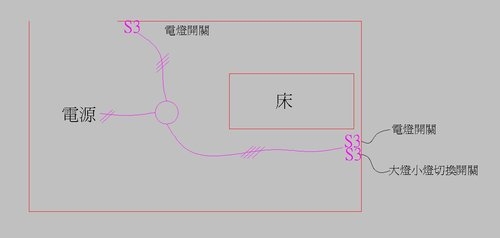

↓於是改變傳統的穿線方式，用壁上開關來切換大小燈。管線圖：

↓單線圖。

↓複線圖。

chiafukuo

83分

5樓

chiafukuo

個人積分：83分

文章編號：63226048

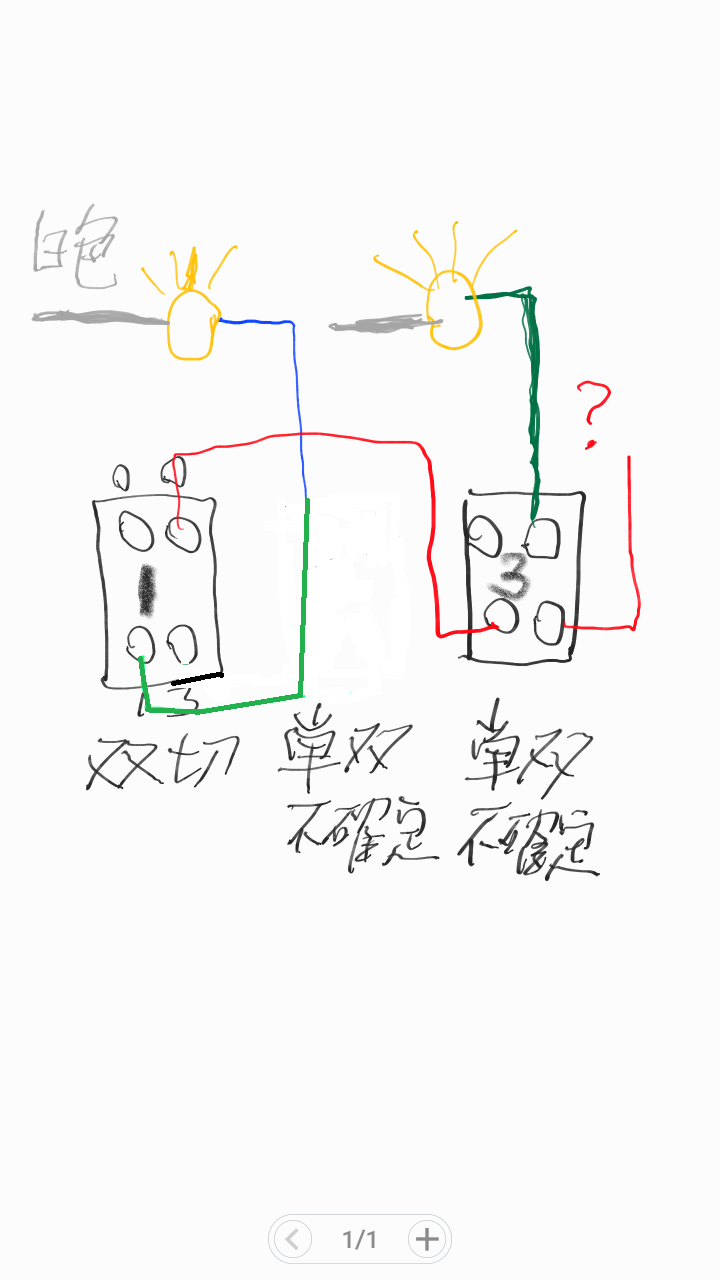

只要樓主敘訴正確 (燈具1: 白蘭燈具2: 白綠)
就如圖上這麼改,就是兩個單切功能的開關

tequila01

172分

樓主

tequila01

個人積分：172分

文章編號：63229565

chiafukuo wrote:
只要樓主敘訴正確 ...(恕刪)

謝謝樓上兩位，1 2開關一個是放房間一個是走道沒錯，我回家在接接看

tequila01

172分

樓主

tequila01

個人積分：172分

文章編號：63247220

chiafukuo wrote:
只要樓主敘訴正確 ...(恕刪)

目前改為兩個開關走道燈沒問題了，不過房間燈改LED吸頂燈開關沒開還是會爆閃打開燈會亮，有試過裝在別的地方沒問題就房間不行

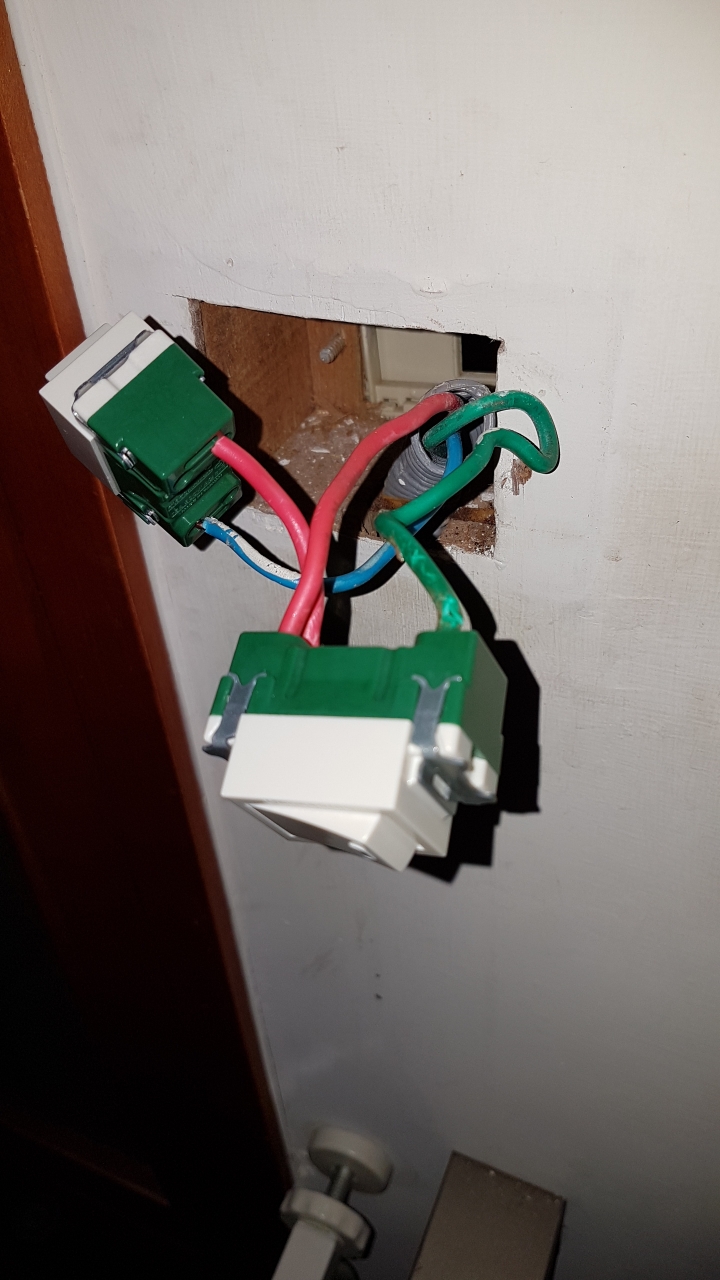

改兩個開關的圖

chiafukuo

83分

8樓

chiafukuo

個人積分：83分

文章編號：63263975

在開關部份接法沒問題,搞不清怎會如此,此情行是變更前也是如此的話,換至別地方
就正常....不仿你試試暫時先把蘭色那條插在綠色那開關上試試,看看是否是開關
的問題

yagami7215

9749分

9樓

yagami7215

個人積分：9749分

文章編號：63267073

led會爆閃跟開關有關

你用來控制LED燈的開關是否有夜燈設計? (關燈時上面有一個小螢光燈會亮)

是的話，有兩個方法

1. 更換無螢光燈的單切開關

2. 燈具正負極並聯一顆電容

第二個方案比較簡單，因為你的燈具有用端子座接線，要並聯電容很容易

去水電行或電料行直接問店員你的狀況，請他挑一顆電容給你，如果店員不知道怎麼挑，請用此規格 0.1uF, 250v(以上，建議400v以上)

買來後直接跟燈具上的白/藍線並聯即可
