先聲明安裝瓦斯熱水器,法規規定須有合格證照技術員來安裝,我的diy改裝本著實驗精神,也完全對我自身生命安全負責,正義魔人就請包涵吧
話說去年底,從對岸購買變頻恆溫16公升熱水器,搭配回水機使用(在此之前01有人說使用回水機非常空耗瓦斯,完全不實,其中原由有空再發文解說)真的很好用,穩定,節能,且非常省瓦斯,和我以前使用的12公升櫻花強排熱水器相比
強多了
,有6段火排,出水量，用氣量，溫度都可顯示，無氧銅水箱16公升,功能及價錢上CP值太高了，這也是兩岸的差異
,至於保固我是都會修所以不擔心,對岸零件也容易取得
但是問題來了，雖然是變頻熱水器已經很省瓦斯了，但還是只有2級節能，熱轉換效率只有百分之83,但我還是不滿意,有點後悔當初沒買冷凝器
潛熱機種,於是想利用變頻恆溫強制排風的基礎上(傳統熱水器不可行),自己diy一個冷凝器,理論上,進水溫度經過冷凝器提高升溫,會使用較小火排自動調節,
進而達到節能瓦斯效果,爬了國內外網站,找到能率冷凝熱水器的結構照片
也因上圖有了製作參考的方向,使用不鏽鋼板1.2mm厚及304不鏽鋼波紋管,共使用7公尺長
波紋管製作,容量為12公升,(市售規格為3到4升內),不銹鋼折板製作本體,使用氬焊接和成為一個方管型,上下蓋折板摺邊上鎖沈皿螺絲,方便日後拆卸分解維修,上下盤喊本體結合也安裝橡膠墊片,以防排氣外洩,但底部還是要留冷凝水出口排水
請看圖

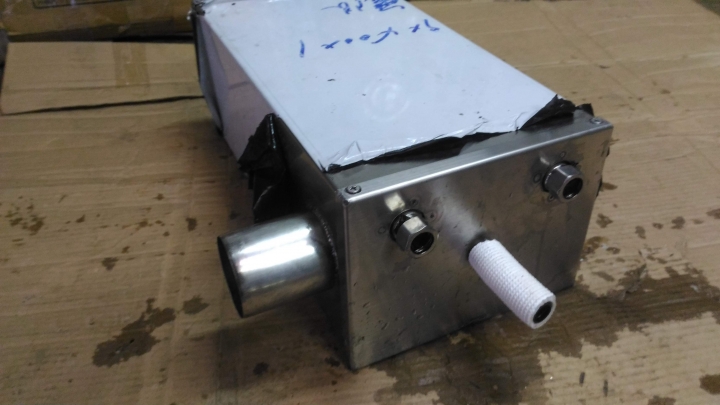

12公升 不鏽鋼冷凝器外殼本體
不鏽鋼波紋管及相關材料
製作波紋管六角螺母接頭打擊工具
開挖排煙孔6公分直徑圓孔 臨時找不到等徑圓穴鑽頭 用浮濫打也可以開出漂亮圓孔
不鏽鋼波紋管盤整完成及接頭完成
準備合體組裝冷凝器
12公升冷凝器組裝完成
開孔示意圖
冷凝器和熱水器安裝完成
以上冷凝器進出水口六角螺母及墊片都要確實上鎖及安裝,否則漏水將會是一場災難
安裝試機後
啟動恆溫熱水器後運轉5分鐘,冷凝器出水管溫溫的和進水管冷冷的有著手摸感覺的溫差(應該有5度),再手摸冷凝器後方的排煙管,確實沒有
那麼燙,改裝前手是完全無法停留觸摸的,現在手可以觸摸了,和冷凝器外箱同溫,看來熱能有效被冷凝器吸收了,
再來開啟淋浴龍頭開啟熱水,冷熱水閥很習慣的轉到我每天洗澡適合的水溫刻度,很明顯感受到,一樣的刻度冷熱混水,水溫提升了變燙了,和之前水溫完全不同,長時間開機超過15分鐘使用應該可以節省瓦斯,再觀察看看,日後在報告
註:很抱歉我的紅外線溫度計剛好壞了,所以沒有溫度計拍照來佐證,還有瓦斯流量我也沒有相關的儀器可以測,這部分請包涵見諒
還有因為還在測試穩定階段,理論上冷凝器出水管應該正確使用有披覆的不銹鋼
管,先暫時將進出水波紋管先綁再一起,待穩定後,再重新整理管路,也提供各位參考,冷凝器是真的可行有用的,希望冬天能更有效的節能減碳,若熱效率轉換有百分之90以上,我就很滿意了
感謝
使用多日後,晚間盛夏,室溫32度,紅外線溫度計測得進水溫度31.5度,開機6分鐘後,冷凝器出水溫度41.5度,相差10度
但冬天還不知道是否可溫差到10度?
感謝
