請教一個插座更換的問題（附圖）

不好意思，小弟看插座舊了，想自行更換新插座，沒想到後面長不一樣
請教一個插座更換的問題（附圖）

這是原本舊插座的後方
請教一個插座更換的問題（附圖）

右上角有白扁線走去壓條往上
是後來加裝日光燈的線路
右側下的白扁線（黑白），是電力來源

請教一個插座更換的問題（附圖）

日光燈是藍+白色二條，應該沒帶電

請教一個插座更換的問題（附圖）

新插座。
請教我該如何插呢？先感謝回覆

PS:剛才想要用三用電表量電力
不知道是怎樣..修帕電把電表都給炸了，冒出一堆黑煙= =
我轉到ACV 220..應該沒錯啊為什麼要炸我

2018-11-22 21:51 #1

文章關鍵字

插座問題附圖

pikacat

1156分

樓主

pikacat

個人積分：1156分

文章編號：71070447

pikacat wrote:
不好意思，小弟看插...(恕刪)

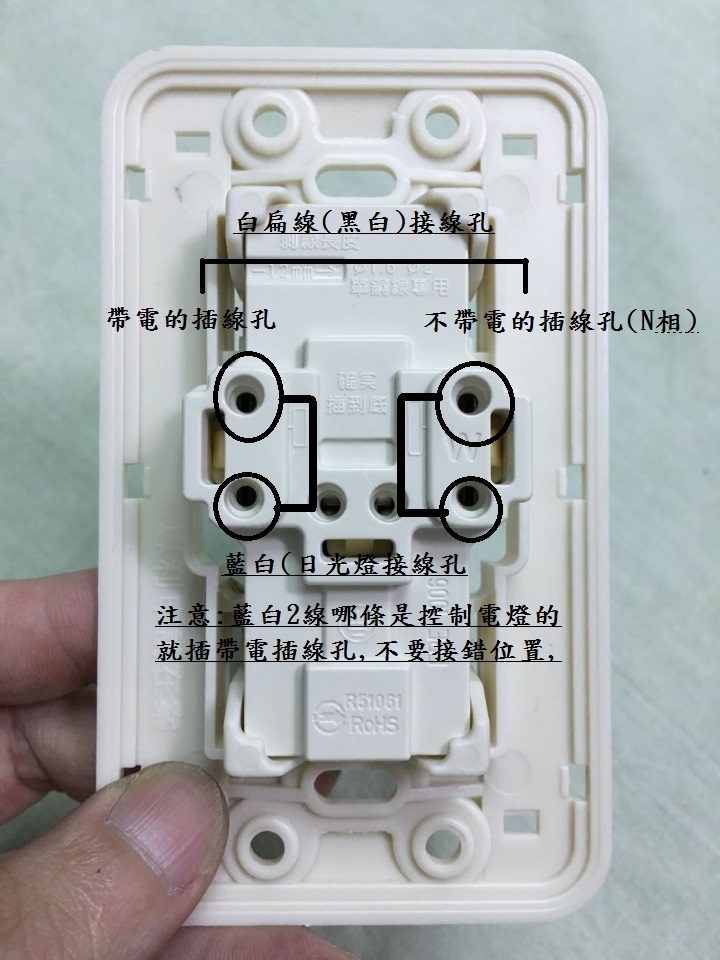

是否是這樣？？
黑白插上面二個橘點
藍白插下面二個藍點？

檔車新手

80分

3樓

檔車新手

個人積分：80分

文章編號：71070772

你看舊插座正面短孔的背後插的線,標準是帶電的線
正面長孔的背後插的線,標準是不帶電的線(除非之前水電亂接的)

看電燈開關後面是插藍色線(藍色就是帶電的)
電燈開關後面是插白色線(白色就是帶電的)

ee4bdog

27分

4樓

ee4bdog

個人積分：27分

文章編號：71070774

教你個好方法
再買一個新電表來量新插座
用歐姆檔位
黑白那條白扁線不要插在電阻值很小的兩個孔裡就ok了

pikacat

1156分

樓主

pikacat

個人積分：1156分

文章編號：71071367

謝謝二位回應

檔車新手 wrote:
你看舊插座正面短孔...(恕刪)

請問要怎樣才知道電燈開關控制的線是哪一個？
因為那兩條應該都是不帶電的

ee4bdog wrote:
教你個好方法...(恕刪)

ee4bdog兄
我的三用電表
黑紅兩個線，剛才是插在COM，一個插10A...會不會是因為這樣才炸表

是否用VΩ和COM才是對的(以110V來說的話)

我記得以前工作直接量110V都沒事啊@@
我老了...

ee4bdog

27分

6樓

ee4bdog

個人積分：27分

文章編號：71072308

pikacat wrote:
謝謝二位回應請問要...(恕刪)

如果藍白那條只有給一盞日光燈用
那接藍-黑/白-白或藍-白/白-黑我是覺得都可以
差在開關控制的是110V還是0V而已

炸電表可能你探針插錯/檔位錯誤/量測方式錯誤
買好一點的容錯率較高比較沒那麼容易炸掉
給您參考

heartgame

4245分

7樓

heartgame

個人積分：4245分

文章編號：71073174

pikacat wrote:
不好意思，小弟看插...(恕刪)

第1張圖，短線1隻腳被你拔起，是吧。

如果是，右上黑跟右下白相連相通，

左上白跟左下藍相連相通，了嗎?

如果了解，三孔插座，

靠近的2孔是相連相通的，

省去中間短線，相連相通的插一起。

DIY風險自負，我都如此接。。。。

會拿三用電錶，卻用壞，少見，

我還沒見過就是了。

。。最近，第2個人，問3孔如何接了，

原理如果懂，2孔結構，3孔結構，

google一下，就懂如何接才是呀，

難道，都想複雜了嗎?

檔車新手

80分

8樓

檔車新手

個人積分：80分

文章編號：71073814

pikacat wrote:
謝謝二位回應請問要...(恕刪)

一般電燈開關控制的一定是有帶電的那一條電線(不然你開關關掉去修理電燈,就容易被電到)
所以藍白線不要接錯(接反)!!!

電表10A插孔是用來量測電流的,
你用COM及10A(也就是電流檔位)去量測電壓,肯定會燒毀電表

至於哪條是控制電燈的線,最安全又肯定的方法,就是拆電燈開關看後面是插藍白線哪一條
