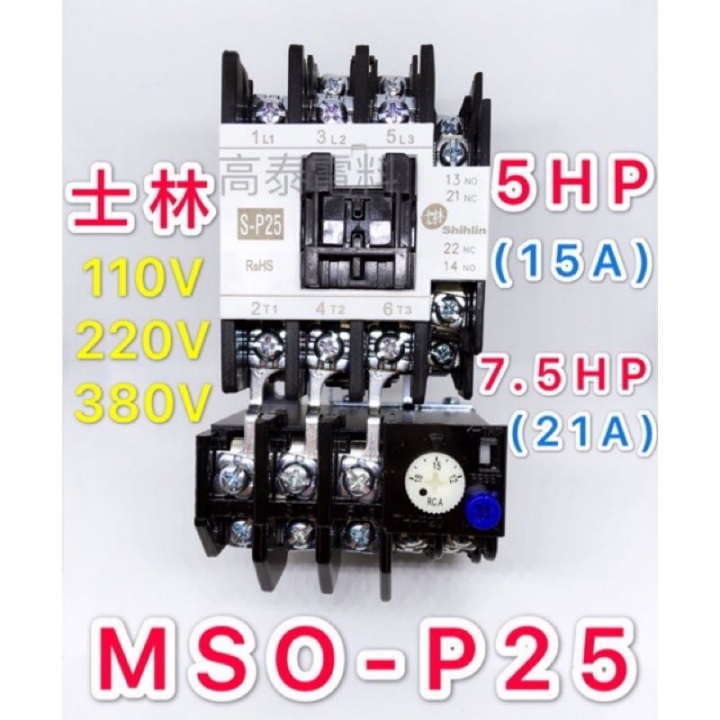

三相馬達加裝定時器

電源是三相220v，請問我要怎麼接線才能利用定時器去控制電磁開關形成通斷電呢
是從電源拉兩條線到定時器S1S2
之後從L1L2拉到電磁開關A1A2這樣就對了嗎
三相馬達加裝定時器

三相馬達加裝定時器

三相馬達加裝定時器

三相馬達加裝定時器

2020-10-15 23:00 #1

文章關鍵字

三相馬達加裝定時器電源 S1S2 電磁開關斷電 L1L2 A1A2 220 馬達

39945分

2樓

個人積分：39945分

文章編號：79424945

az859122 wrote:
電源三條拉到電磁開關一次側，積熱電驛二次側接到三相馬達，
電源拉兩條到定時器S1S2，
再從定時器L1L2接到電磁開關A1A2，
這樣就沒問題了嗎

基本對

旦注意定時器的電壓

mask0704

3375分

3樓

個人積分：3375分

文章編號：79425033

az859122 wrote:
電源三條拉到電磁開關...(恕刪)

注意電壓...3相有380跟220...
用計時器控制圈起來的電磁開關NC
計時器只需要其中組相電壓或線電壓..

注意相序...RST...先標註...
搞亂就挫賽了...

az859122

0分

樓主

個人積分：0分

文章編號：79425162

mask0704 wrote:
注意電壓...3相有...(恕刪)

你好電磁開關135依序為RST
所以我R接S1 S接S2 L1接NC的上面
L2接NC的下面就完成了
積熱電驛二次側在把馬達接上去就好

mask0704

3375分

5樓

個人積分：3375分

文章編號：79425213

az859122 wrote:
你好電磁開關135依...(恕刪)

確認RS是否220V
RS如果是380v...

那就使用RN...給計時器...
計時器也要用220V

善用電表...
另外...可以先測試功能..不要送電啊...
我也忘記控制nc還是no...
反正...先測試功能...

209分

6樓

個人積分：209分

文章編號：79425254

az859122 wrote:
你好電磁開關135依(恕刪)

L1接A1 L2接A2 才對控制電磁線圈

az859122

0分

樓主

個人積分：0分

文章編號：79425324

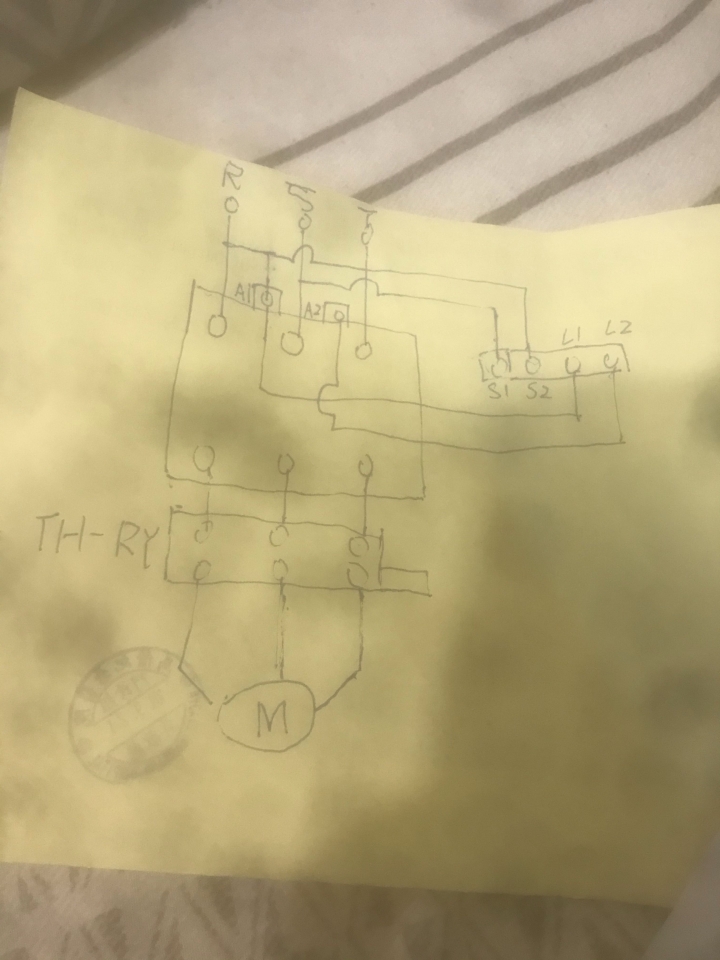

這樣接線沒有錯吧
電源為三相220v
馬達為220v 15hp
電磁開關我會選擇電流量50a
定時器220v的

mask0704

3375分

8樓

個人積分：3375分

文章編號：79425358

az859122 wrote:
這樣接線沒有錯吧電源...(恕刪)

哈哈哈..對耶...
nc跟no...是自保持電路用的...

你畫的圖沒錯...

我真是太不專業了...

209分

9樓

個人積分：209分

文章編號：79425402

az859122 wrote:
這樣接線沒有錯吧電源(恕刪)

圖有點不對 R相不用接到A1

mask0704

3375分

10樓

個人積分：3375分

文章編號：79425505

兩光水電 wrote:
圖有點不對 R相不用...(恕刪)

你好棒...
居然看這麼清楚....
正確..多了一條線...
