2開關+1插座接線請教

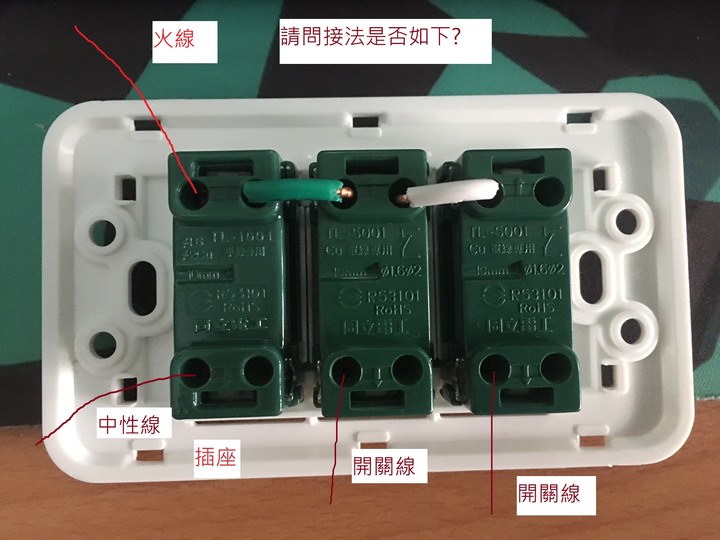

各位好，欲更換家中開關(都是單切)，但舊開關的接線法不太理解，請教正確接法是否如下圖片?
2開關+1插座接線請教

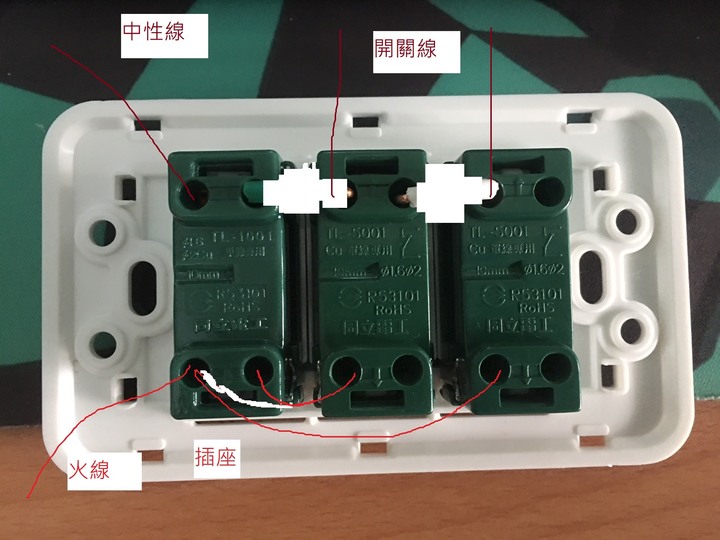

舊開關接法如下，請問
1.一處開關的火線為何要從插座單孔接出去?
2.插座火線上下接相反，應該不影響開關吧?
2開關+1插座接線請教

謝謝

2021-06-13 7:46 #1

文章關鍵字

插座接線 +1 家中圖片接線法插座單孔火線插座火線

jk300

6242分

2樓

jk300

個人積分：6242分

文章編號：82106463

mosan wrote:
家中開關(都是單切)

如圖2沒錯
-----
原本就2個單切+插座?

waitinge

1145分

3樓

waitinge

個人積分：1145分

文章編號：82106662

無夜光型單切開關上面二點或下面二點跟插座一樣都是連通的，

所以都能用一般來說以前沒那麼細分，現在才慢慢有統一黑點的上邊用火線，

插坐也是一樣短邊用火線，就像現在沒接地型插座一樣，大多還沒有長短邊。

chuway

3273分

4樓

chuway

個人積分：3273分

文章編號：82106767

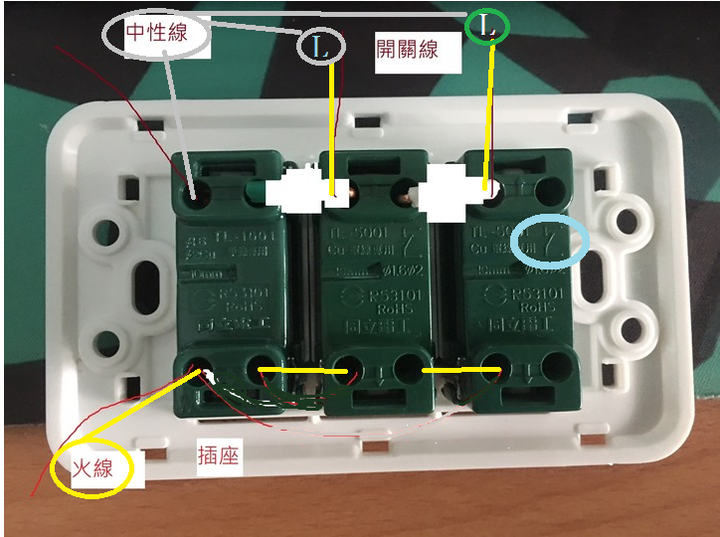

插座上有線圖

BigMac4Diet

這樣接，開關壓下去，立刻直接短路吧....

2021-06-13 12:57

☆黯星☆

爆+1

2021-06-13 13:07

mosan

24分

樓主

mosan

個人積分：24分

文章編號：82107258

jk300 wrote:
如圖2沒錯-----...(恕刪)

原本就是2單切+1插座，但舊插座拉不太出來，所以看不到背面的符號標示。謝謝

mosan

24分

樓主

mosan

個人積分：24分

文章編號：82107270

waitinge wrote:
無夜光型單切開關上面...(恕刪)

了解，謝謝大大

chansep2

378分

7樓

chansep2

個人積分：378分

文章編號：82107278

插座前面的插片孔，火線要對應小孔的

小孔在上，大孔在下

這樣你就會安裝了

mosan

24分

樓主

mosan

個人積分：24分

文章編號：82107336

chuway wrote:
插座上有線圖...(恕刪)

請問這接法火線會在插座長邊ok？謝謝

jtc590121

1977分

9樓

jtc590121

個人積分：1977分

文章編號：82108207

mosan wrote:
各位好，欲更換家中開(恕刪)

看樣子你是不懂得....!!!!
不會請找會的人幫你處理...!!!!

因為你PO出來這個是非常簡單的接法
這個都不懂
勸你不要亂碰.....!!!!

chuway

3273分

10樓

chuway

個人積分：3273分

文章編號：82109255

mosan wrote:
這樣接，開關壓下去，立刻直接短路吧....
2021-06-13 12:57

☆黯星☆
爆+1
2021-06-13 13:07

願聞其詳...

AAABBB3102

他的L應該是指電燈啦！

2021-06-13 17:45

AAABBB3102

light=燈！用L代表！

2021-06-13 17:46
