請問如何延遲三到五秒才讓熱電偶關閉瓦斯？
點火後，瓦斯爐的感應針被斷線（開路）無電壓。
櫻花牌瓦斯爐型號SG-2511G，可延遲幾秒熄火，我的bluesky是馬上熄火，差別是在感應針或電磁閥？
個人積分：210分
文章編號：87377530
個人積分：210分
文章編號：87380614
熱電偶(感應針)
why?
個人積分：3719分
文章編號：87381303
個人積分：3973分
文章編號：87381484
feynman3688 wrote:
請問如何延遲三到五秒才關閉瓦斯，當瓦斯爐的感應針被斷線（開路）無電壓。
我單純的想法是, 在電磁閥上 (當瓦斯爐的感應針被斷線（開路）無電壓),
(電磁閥上) 並聯一顆小電容器(成本極低),電容器大小,決定延遲的時間.
如果,用一個延遲電路板, 還需要額外供電,並聯一顆電容器,不需要額外供電.
並聯一顆電容器, 實際可行嗎 ? 需要實驗.
要讓電容器充足夠的電,來延遲關火的時間,需要有火的時間夠長,才能充飽電容器.
或許,可以增加熱電偶來增加充電的速度.
類似,有一些電器的 led 指示燈,關閉電源時, led 指示燈還持續亮幾秒 ....
如果是這樣的特性, 就只要適當的組件, 就能達到目的. (我家爐火是,關火就熄火.)
熱電偶上面多鎖幾顆螺母, 減緩降溫速度
加速降溫吧
個人積分：210分
文章編號：87388755
clwu5724 wrote:
我單純的想法是, 在...(恕刪)
大大的想法很棒，我覺得可行且務實，就是要Try! 但還有疑點待澄清
現象
1：初始狀態：一點火馬上鬆手爐火不熄火

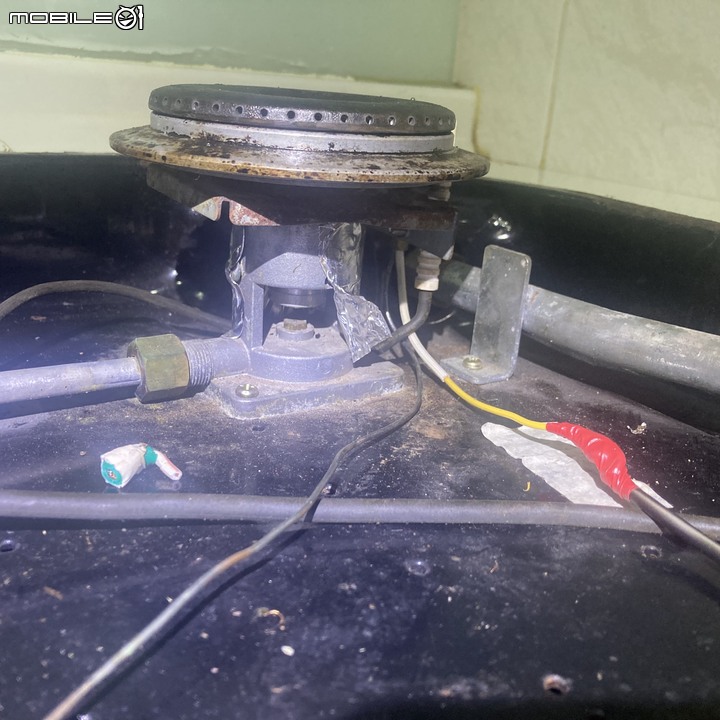

2：我在感應針黃線上加上長60公分電線（相當於電阻）後，一點火馬上鬆手爐火馬上熄火，
3：我在感應針黃線上加上長60公分電線（相當於電阻）後，持續點火幾秒鐘才鬆手（加熱充分嗎？)，爐火才不熄火。（櫻花沒這問題，我有）我不想點那麼久（超過5秒,耗電換電池也麻煩)因此才有這些問題

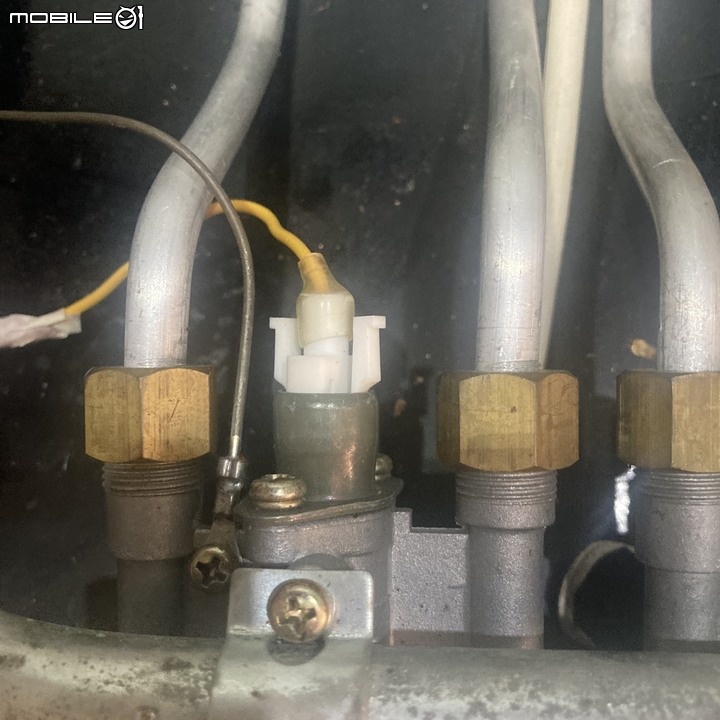

4：點火瞬間，我在感應針被黃線上被電過（至少幾十伏特吧！），當時黃線是被我剪斷的，接觸點是電磁閥端，可是熱電偶電壓只有12mV,合理嗎？或者電我的是從點火針過來的
所以也許朋友櫻花的感應針內含電容，可能嗎？那麼高溫應該不可能
所以可能他的感應針電壓很高衰減慢或是感應針散熱慢所以電壓衰減也慢，所以延遲熄火，但應該也不對
因為
5：櫻花點火10秒後，我切斷感應針黃線，櫻花還是等幾秒後才關閉瓦斯熄火
猜：應是櫻花電磁閥延遲關閉瓦斯的功能
因此
大大增加電容的想法應該可行，
猜：也許櫻花電容就加在電磁閥零件旁
因為有現象4被電經驗，所以需要高壓電容嗎？電流那麼小
該用哪種電容好？
個人積分：3973分
文章編號：87389146
feynman3688 wrote:
3：我在感應針黃線上加上長60公分電線（相當於電阻）後，持續點火幾秒鐘才鬆手（加熱充分嗎？)，爐火才不熄火。（櫻花沒這問題，我有）我不想點那麼久（超過5秒,耗電換電池也麻煩)因此才有這些問題
如果,不加長 60公分電線,不持續點火幾秒鐘才鬆手,爐火會熄火嗎 ?
應該不是加長 60公分的問題,如果線有接好,電阻值不致於太大,可以忽視.

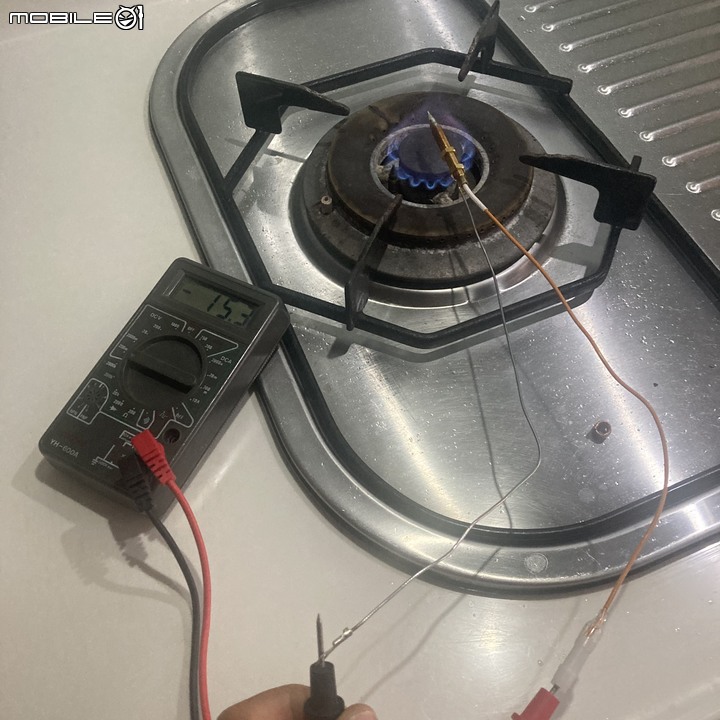

燒久一點,電壓會升高. 以下是多年前拍的測試.
https://www.youtube.com/watch?v=ret7NsOHlRg
feynman3688 wrote:
4：點火瞬間，我在感應針被黃線上被電過（至少幾十伏特吧！），當時黃線是被我剪斷的，接觸點是電磁閥端，可是熱電偶電壓只有12mV,合理嗎？或者電我的是從點火針過來的
熱電偶電壓只有12mV ? 如果,能換隻新的熱電偶,比較一下,比較容易判斷.
被電到,可能是點火針過來的電.
feynman3688 wrote: 所以也許朋友櫻花的感應針內含電容，可能嗎？
不可能.
feynman3688 wrote: 所以可能他的感應針電壓很高衰減慢或是感應針散熱慢所以電壓衰減也慢，所以延遲熄火，
熱電偶, 如果跟爐火的爐口接觸面多一些,是否會讓熱電偶維持高熱度,而讓電壓持續維持久一點 ? (亂猜的)
feynman3688 wrote:
但應該也不對
因為
5：櫻花點火10秒後，我切斷感應針黃線，櫻花還是等幾秒後才關閉瓦斯熄火
猜：應是櫻花電磁閥延遲關閉瓦斯的功能
因此
大大增加電容的想法應該可行，
猜：也許櫻花電容就加在電磁閥零件旁
因為有現象4被電經驗，所以需要高壓電容嗎？電流那麼小
該用哪種電容好？
如果點火系統是靠電池的 (瓦斯爐要裝電池的), 有可能,有延遲設計.
只是,延遲設計想不出,有何意義 ? 或許, 延遲效應是安全機制下的一種檢測過程 ....
如果是用電容器, 不需要高壓電容. 但如果,它是電子點火系統, 它只要控制多久時間,讓它斷電,
應該有很多方法,比用電容器可靠.
電容器的想法,是因為要回答你的問題.
櫻花點火10秒後,就有延遲,靠熱電偶向電容器充電, 10秒應該不夠充飽電容器 ?
(個人感覺, 延遲熄火是不需要的,多餘的.)
個人積分：3973分
文章編號：87389474
熱電偶與電磁閥都是在同一家廠商買的, 是否不同組合,有不同結果 ? 不知道.
影片中,我壓下電磁閥,讓電磁閥吸住. (等於打開瓦斯)
然後熄火, 畫面觀測電磁閥多久時間 ? 會吸不住電磁閥,而彈開. (等於是關閉瓦斯)
以此測試看來,連電容器都不需要. (熄火到關閉瓦斯,是有延遲的)
(奇怪的是, 我家裡的瓦斯爐,沒有此延遲效應, 整台都沒換過零件, 豪山牌. )

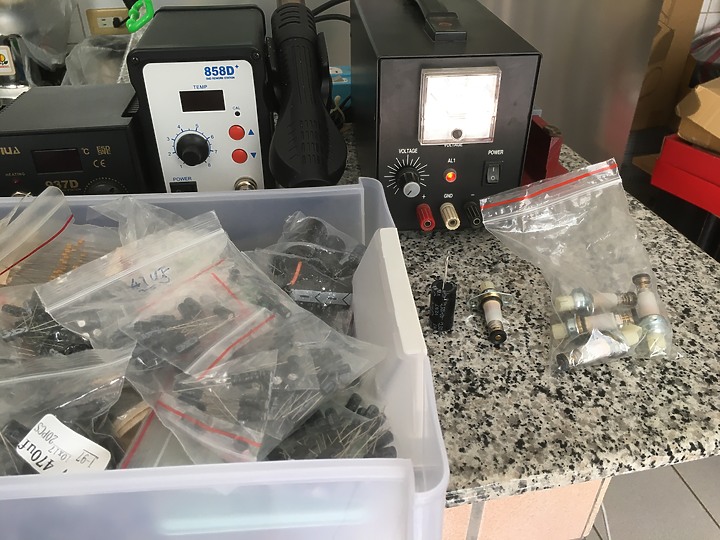

吃飽撐著, 又試了接一顆電容器, 結果, 是行不通的. 斷電馬上吸不住電磁閥.
我以電源供應器送電給電磁閥, 只要 0.001 V 就能維持吸住電磁閥.
然後在電磁閥並聯一顆電容, 從 100 MFD 試到 2200 MFD, 沒有一個成功.
而且,發現一個狀況, 並聯電容器後, 需要更高的電壓,才能維持吸住電磁閥.
並聯越大的電容器後, 需要比前面更高的電壓,才能維持吸住電磁閥.
( 從小電容器測試,並聯電容器後,需要提高一點電壓,才能維持吸住電磁閥.
而換大一些的電容器後, 還需要再提高一點電壓,才能維持吸住電磁閥. )
太大的電容器(值) ? 用熱電偶與火接觸的方式,可能會造成電壓不足,無法讓電磁閥維持吸住.
(懶得用明火測試,很燙! 但應該用明火測試,才符合實際狀態 ....)
明天再消化這一段資訊，謝謝分享
個人積分：210分
文章編號：87394257
個人積分：3973分
文章編號：87394421
feynman3688 wrote:
櫻花斷線熱電偶確實是延遲幾秒熄火啊？
啥機制？
可能就是自然物理反應.
(瓦斯爐只要反應,既時斷瓦斯,延遲除非是防止大小火 "誤判" ,斷了瓦斯.)
我昨天試驗手邊的熱電偶與電磁閥,也有延遲.
feynman3688 wrote:
我的瓦斯爐上熱電偶固定螺絲斷頭了，要再想辦法拆除才能替換
我朋友出國了，他的當時忘了量測，無法對比
明天重量淘寶新熱電偶試試看，當時用打火機加熱也是10幾mV
我家之前熱電偶,用久不良,起初用砂紙清潔熱電偶,每次清理只能用幾天.
最後是買來換,只找兩條線的熱電偶,當時考慮電磁閥是否匹配 ? 所以電磁閥也買.
但,只換熱電偶,就能正常使用了.
feynman3688 wrote:
確實是外加導線引起的，加一米就看得很清楚，也許改用白扁線2mm可以改善
有些內嵌型的多口瓦斯爐, 爐口離面板遠的,線會特別長.
我接那條點火高壓線的心得, 如果用一般方法接,點火時,火花不大,可能得點三次或更多次.
後來我是將兩邊電線塑膠外皮剝掉約 4公分,然後將兩邊露銅線的部分對摺(加大兩邊接觸面積),

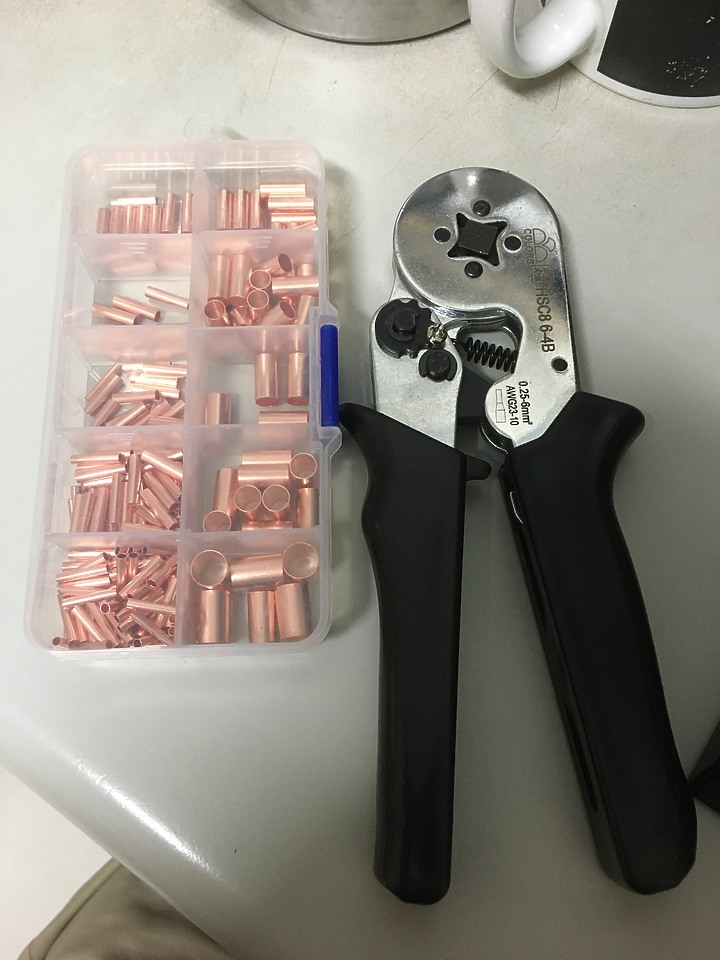

然後用銅套管接起來, 點火一次完成, 用焊的也是可以,但考慮爐火高溫環境.
(我那些試驗,如果是使用夾子的方法,那條電線是 100公分. 三用電表的探棒也約 90 公分,)
也許,熱電偶這條線,就是不能太長 ? 因為它電壓電流都很低 ? (我沒實際經驗.)
