2025年-烘衣機修繕 & 詳細組件介紹_DIY [圖多]

起因：
於2025/10月，烘衣機烘衣服時候，發現不會乾，當下想說可能機台老舊，壽命已到，那就烘2次，於是衣服就乾了；
到了12月，發現烘2次還不會乾，那就烘3次，烘完之後，發現還不會乾，仔細一看，連滾筒都不會轉了，但機台有震動感，心想：應該是某個[傳動裝置]壞了，終究到了這天......

烘衣機正面-背面圖

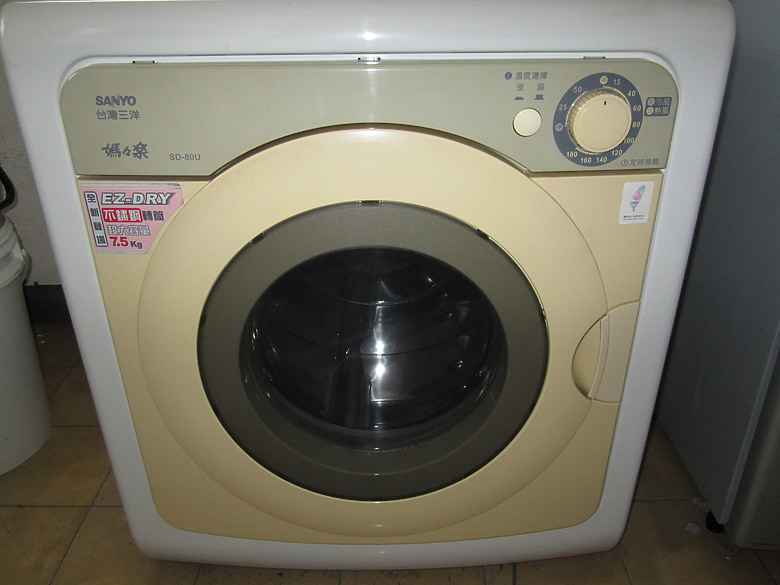

烘衣機正面

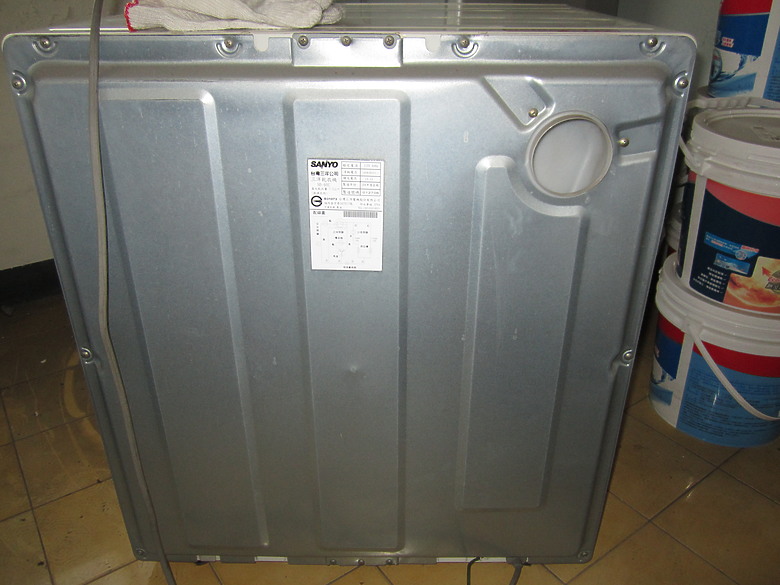

烘衣機背面

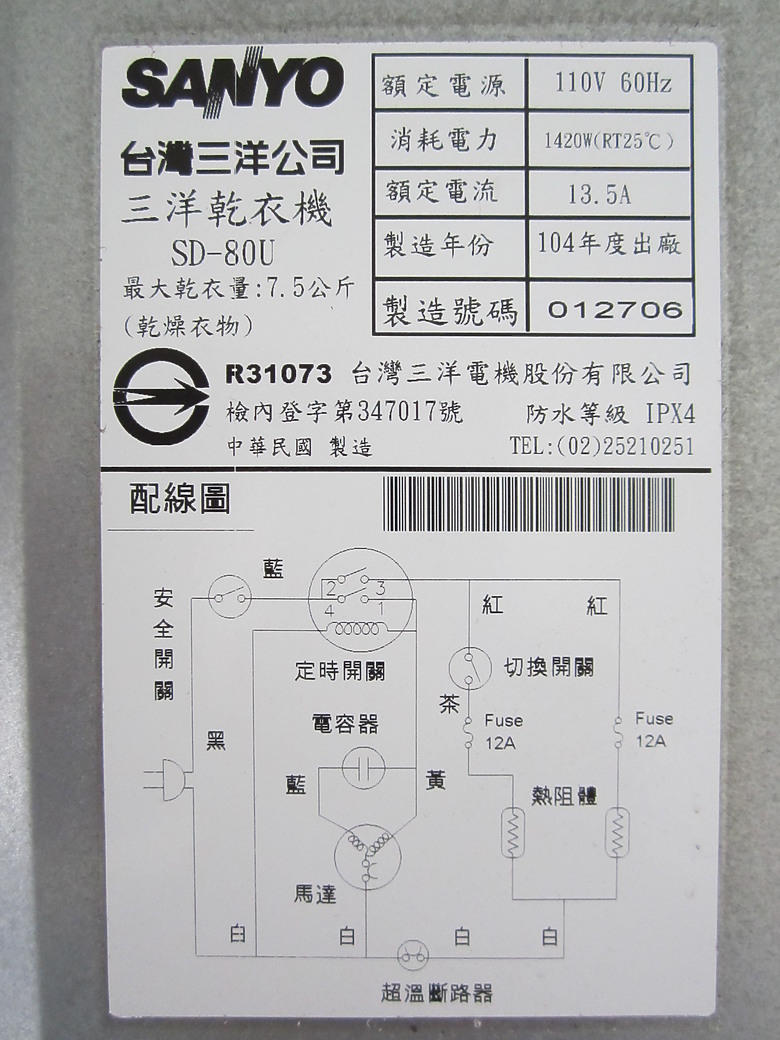

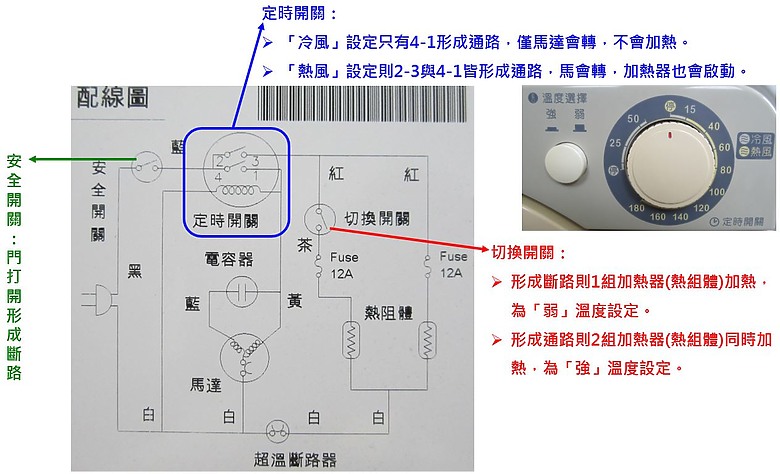

在決定要不要DIY修繕時候，發現烘衣機背面貼著的機台[等效電路圖]如下，認為這機器雖然很龐大，但其實機台概念就像是[吹風機]一樣，一個[加熱裝置]+[馬達風扇裝置]，運作原理不困難，因此決定動手DIY修繕。


在進行維修之前，先對於[控制面板]與[等效電路圖]進行邏輯連結，分析運作原理如下圖：

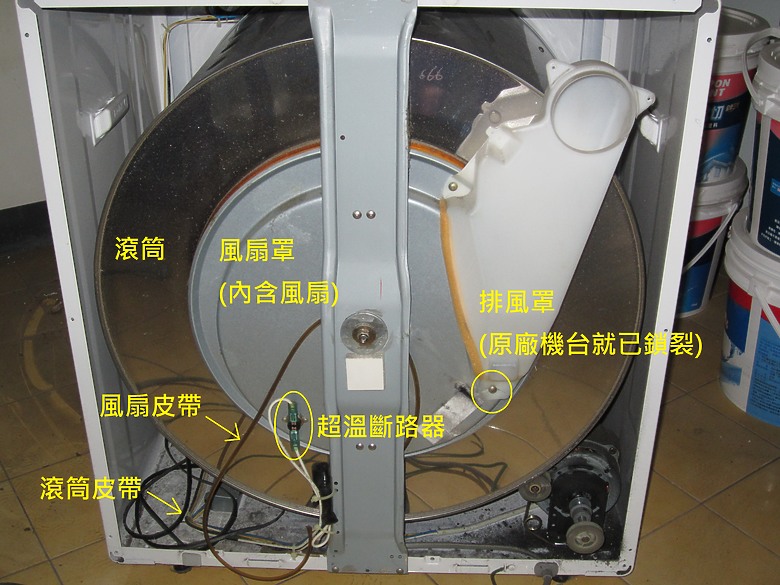

首先拆開背板，看到驚人畫面如下圖，[風扇皮帶]與[滾筒皮帶]皆已斷裂，於是開啟烘衣機冷風測試，馬達可以正常轉動，因此確認[滾筒不會轉]的問題點來自於[皮帶斷裂]，而非[馬達故障]。

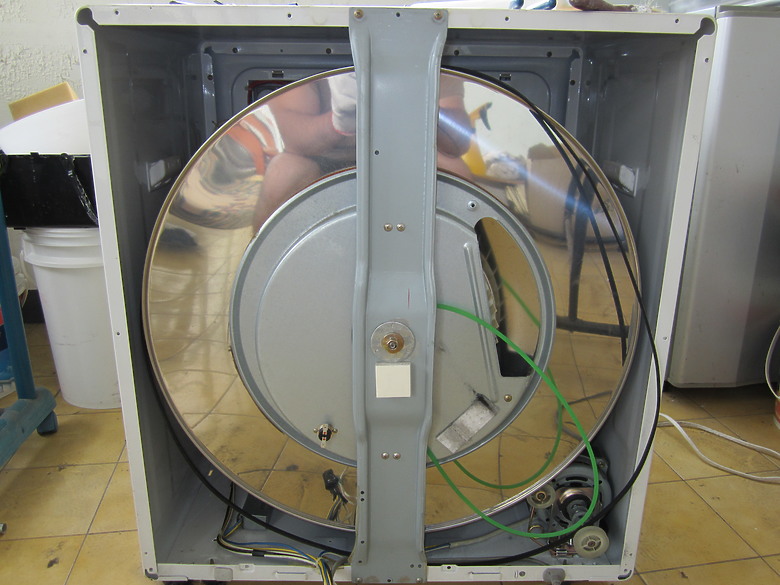

拆開背板

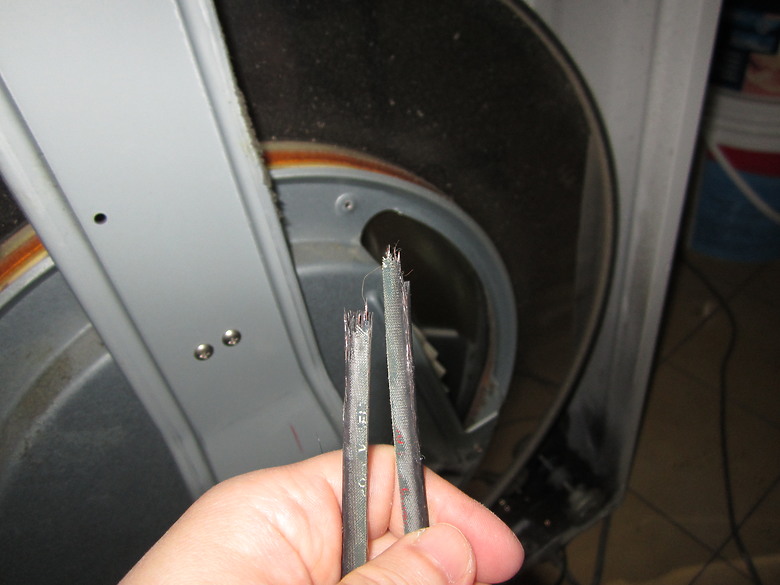

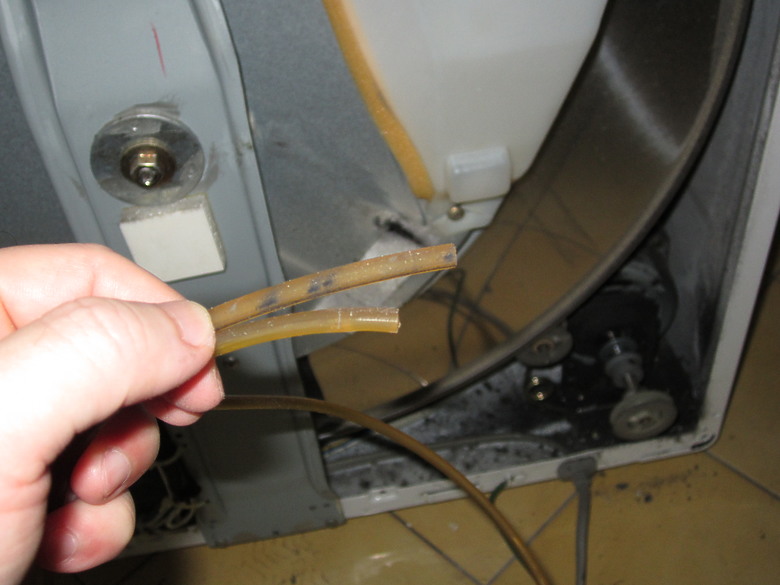

風扇皮帶斷裂

滾輪皮帶斷裂

除了[滾筒不會轉]的問題點需排除以外，還要再排除[不會乾]的問題，因此繼續拆掉滾筒，去看[等效電路圖]與其對應的裝置設計如下圖：

移除滾筒

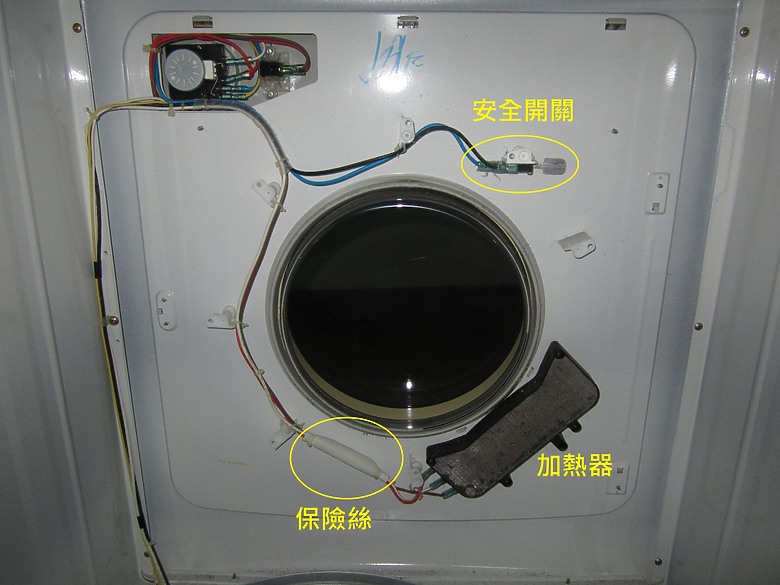

移除蓋板

根據[等效電路圖]設計，
[加熱裝置]與[馬達風扇裝置]屬於並聯電路，與[安全開關][超溫斷路器]屬串連電路，因此即使在[加熱裝置]斷路的情況下，[馬達風扇裝置]依然可以做動，表示[安全開關][超溫斷路器]功能正常。
並且確認不可能是[切換開關]異常，因為加熱器內部設計為[2組熱阻體]並聯電路，即使[切換開關]斷路，仍會有[1組熱組體]可以加熱。

去推斷[加熱裝置]異常的可能原因如下：

1. 加熱器老化 - 可用三用電錶量測，但我沒有三用電錶，也不知道出廠數值，因此直接去買一組新的加熱器
2. 保險絲燒斷 - 可用三用電錶量測，但我沒有三用電錶，所以直接拆開來看保險絲是否燒斷
3. 定時開關內部加熱裝置迴路的電路異常 - 可用三用電錶量測，但我沒有三用電錶，所以只能排除其它原因，確定其它原因都沒問題，到最後才會拆開來看。

換上新的加熱器，將[超溫斷路器]排線用長尾夾接通形成迴路，開熱風測試，結果沒有加熱溫度；
於是再拆開[保險絲]保護管查看，確定[保險絲]沒燒斷，該不會真的要拆到[定時開關]了吧......

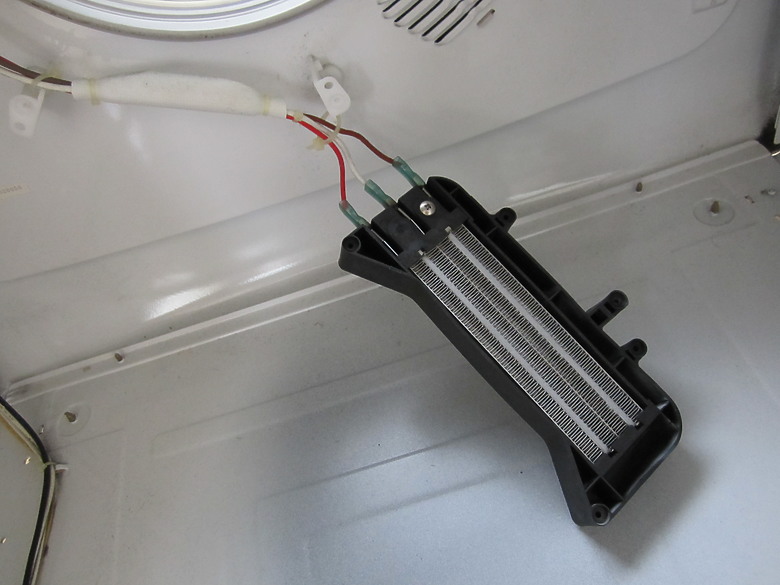

新的加熱器

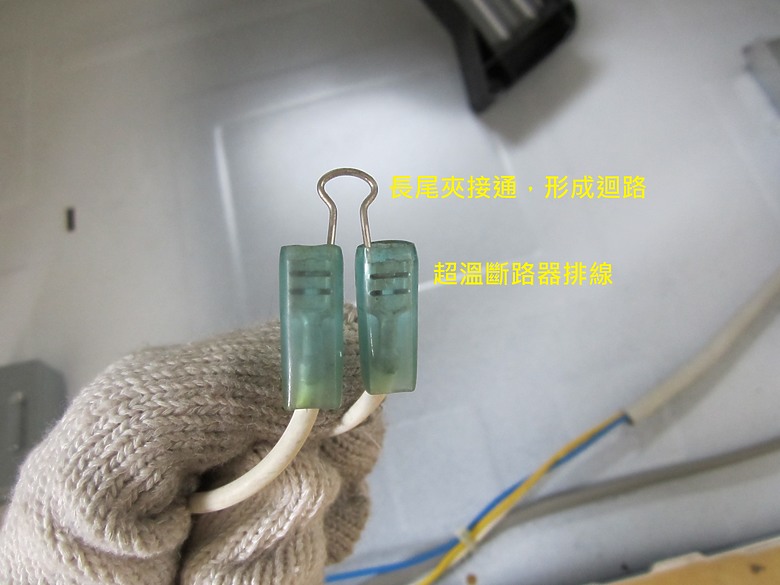

串接排線

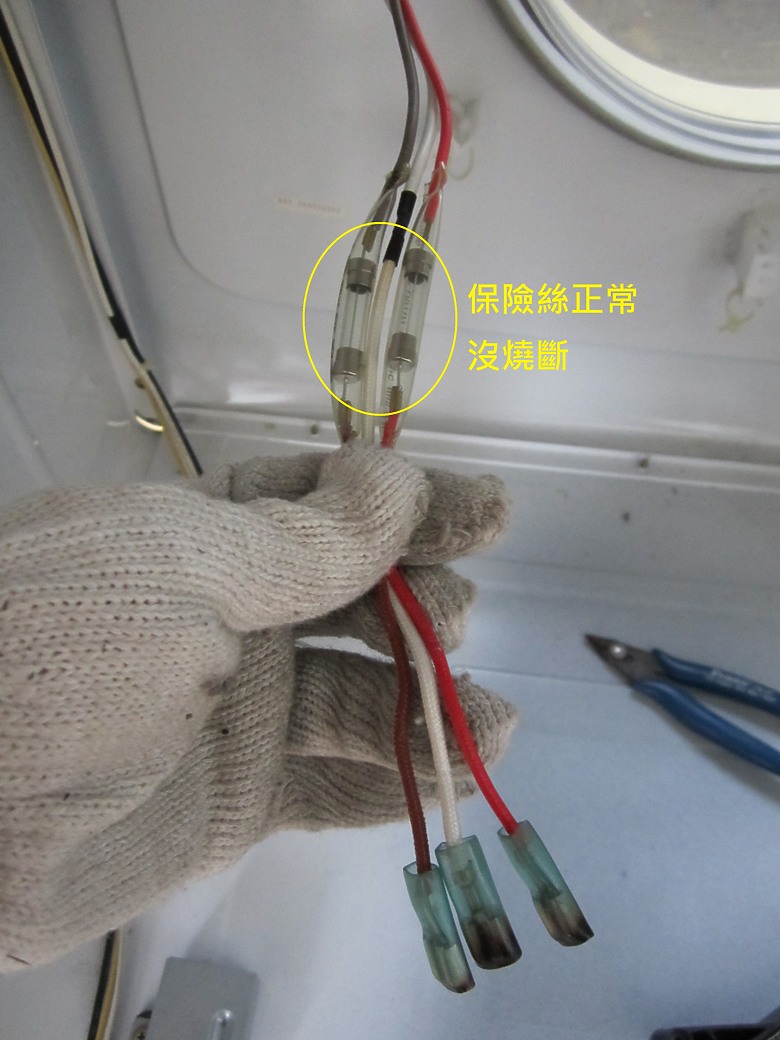

保險絲確認

[定時開關]的拆解如下圖：

1. 首先從控制面板下方2顆螺絲卸掉，即可將控制面板抽出。
2. 卸除排線，卸除之前可以先拍照確定接線位置，如果沒拍照也可以從[等效電路圖]的顏色說明確認接線位置。
3. 旋鈕蓋板抽出，很難抽，需要一些力道。
4. 卸除2顆固定螺絲，即可拿出[定時開關]。

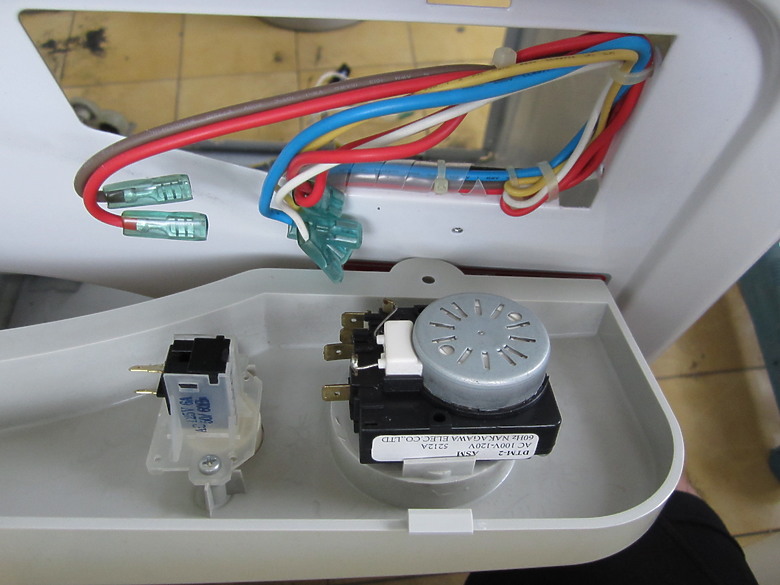

卸除排線

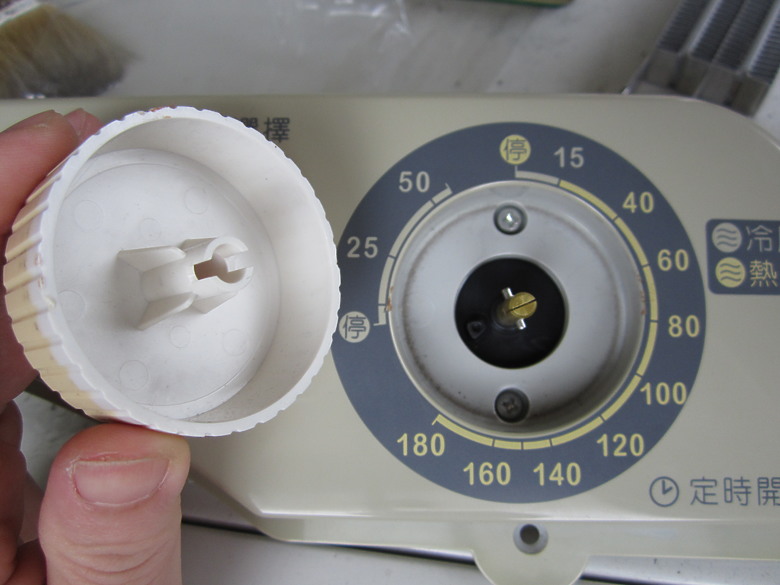

移除旋鈕蓋

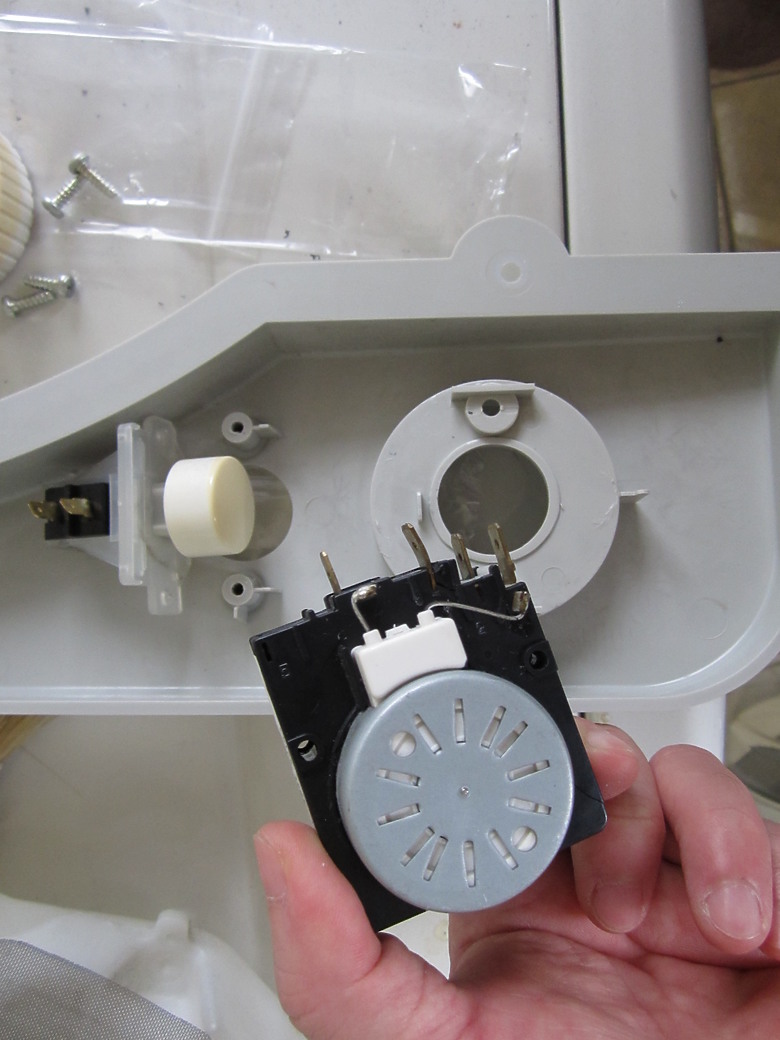

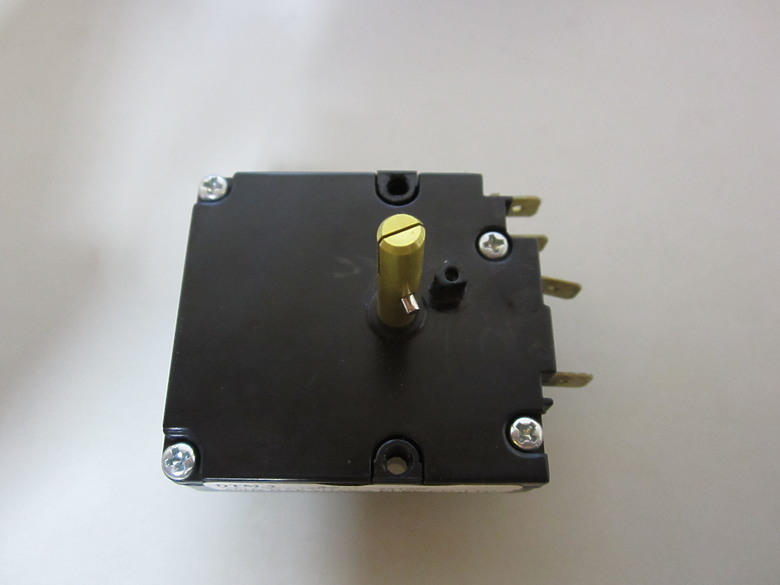

取出定時開關

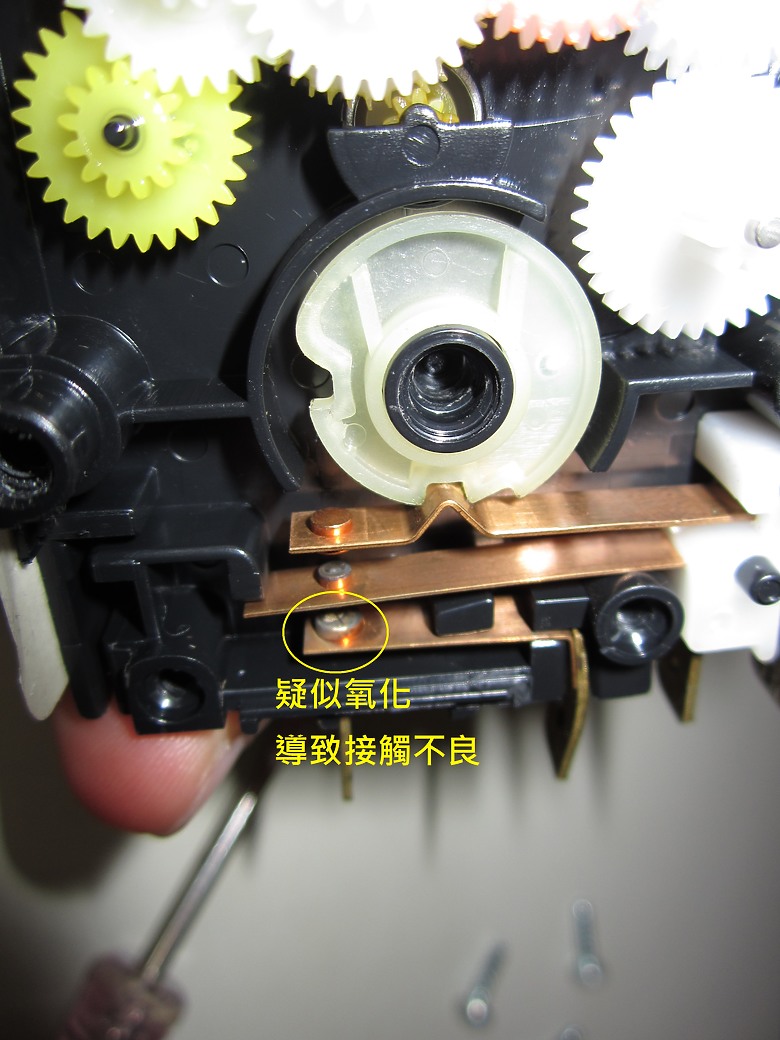

[定時開關]拆開後如下圖，發現疑似加熱電路電極氧化，導致接觸不良，因此將電極用刀片打磨光後，重新接線測試(先用舊的加熱器測試)，就可以加熱了~~~

移除4個螺絲

拆除上蓋

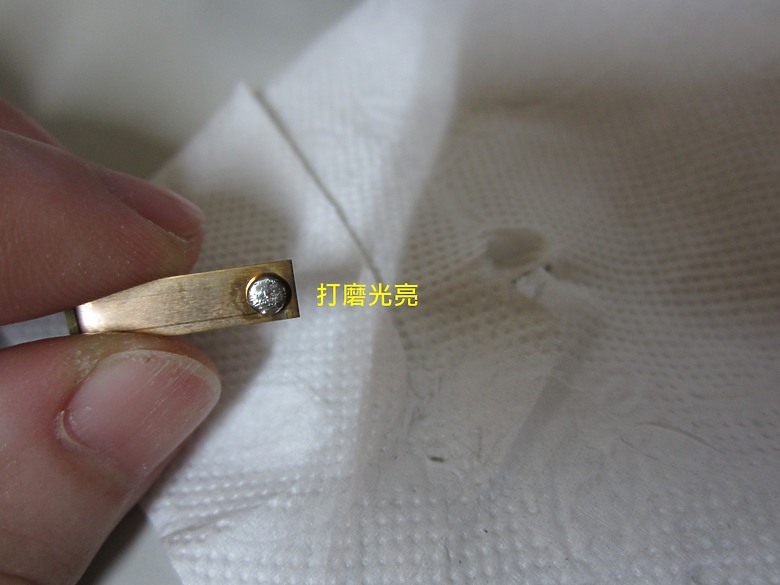

電極打磨光亮

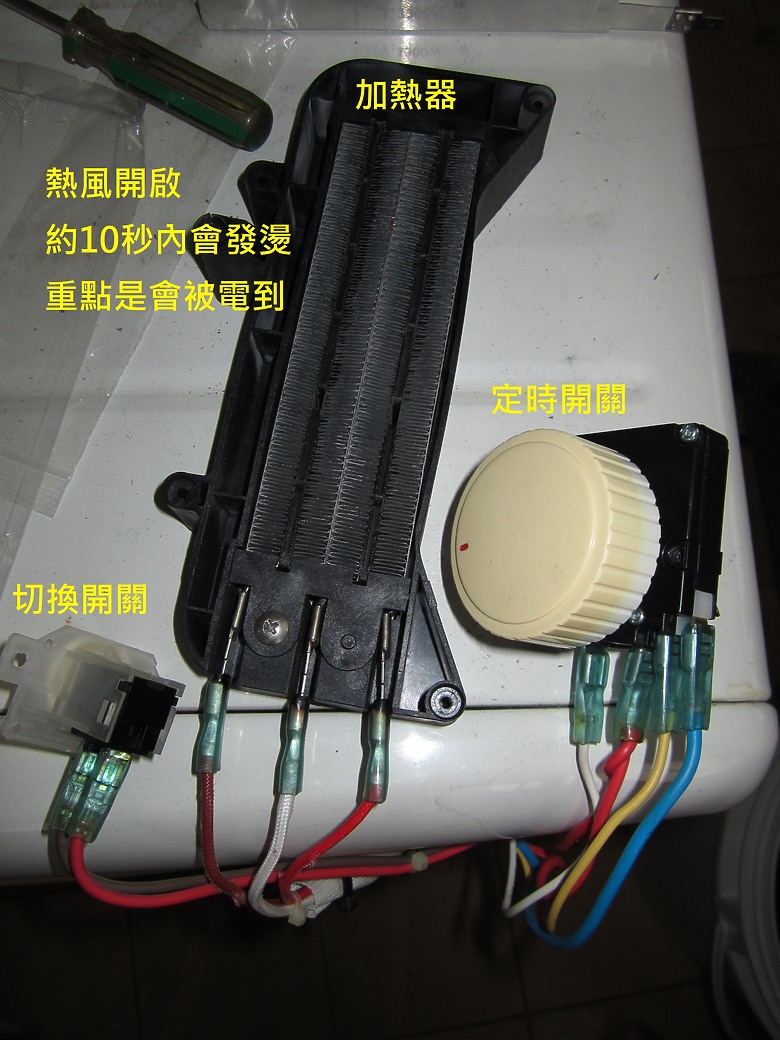

測試加熱

整體花費如下，總共不到500元

1. 滾筒皮帶 - 165元
2. 風扇皮帶 - 45元
3. 加熱器 - 210元

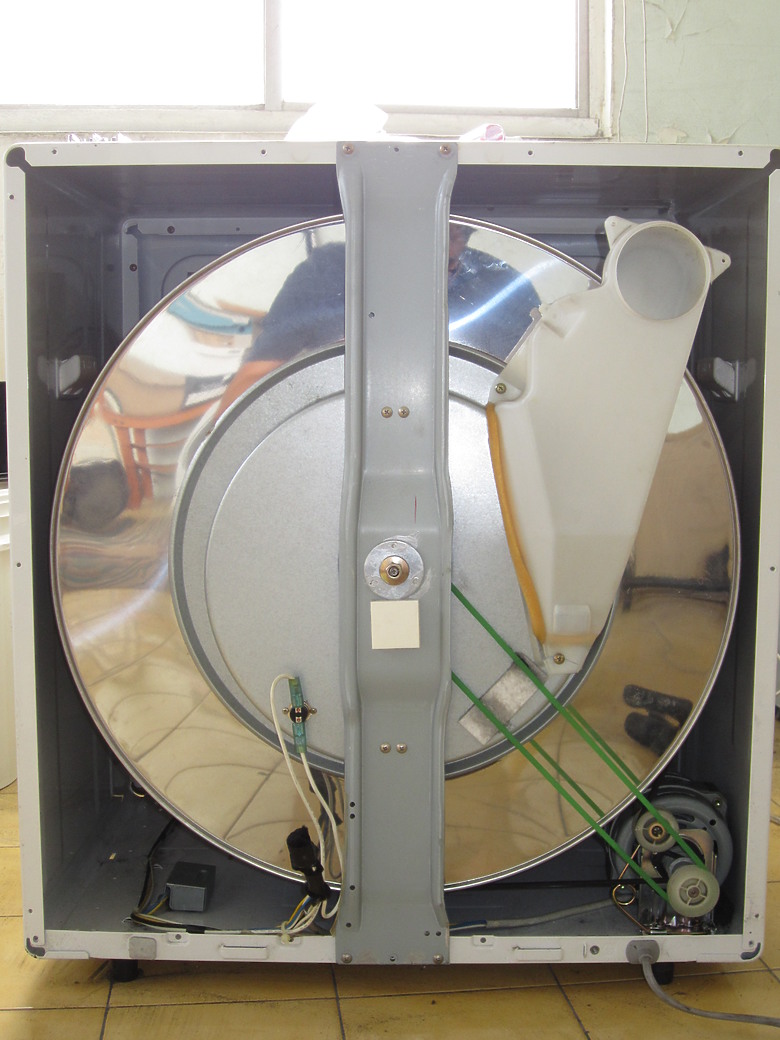

附上最終組裝完成圖片

其它裝置介紹：

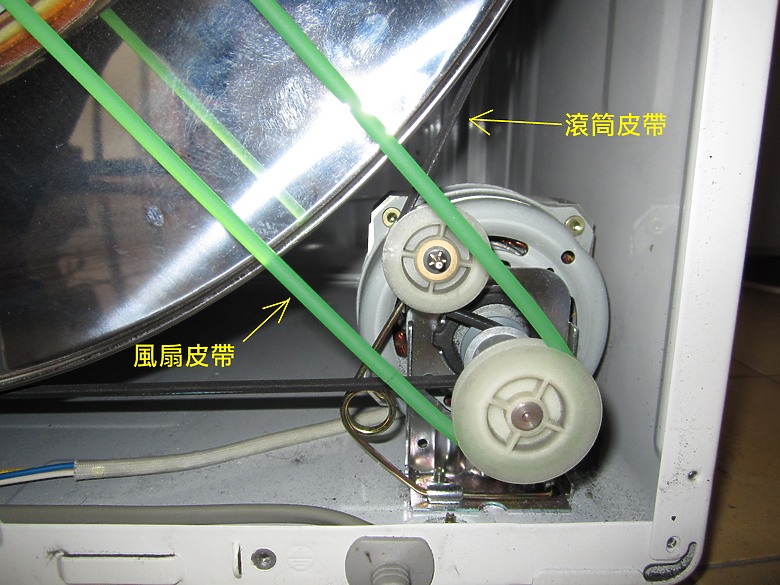

[馬達-皮帶]傳動裝置，感覺像電風扇的馬達，[馬達]轉動透過[風扇皮帶]與[滾筒皮帶]帶動[風扇-滾筒]，裝置如下圖

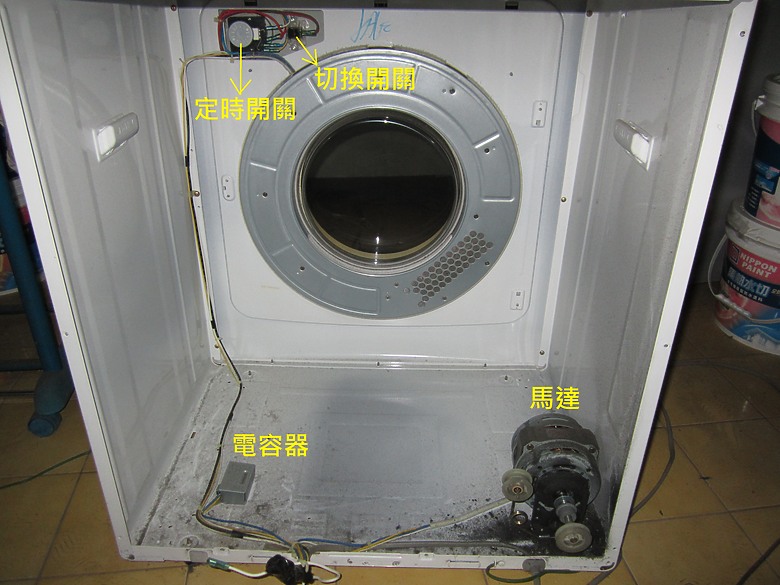

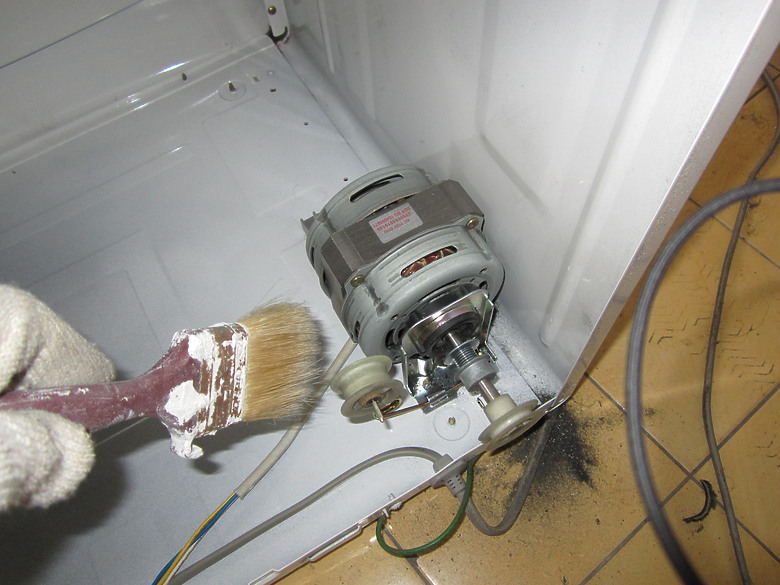

周圍清乾淨

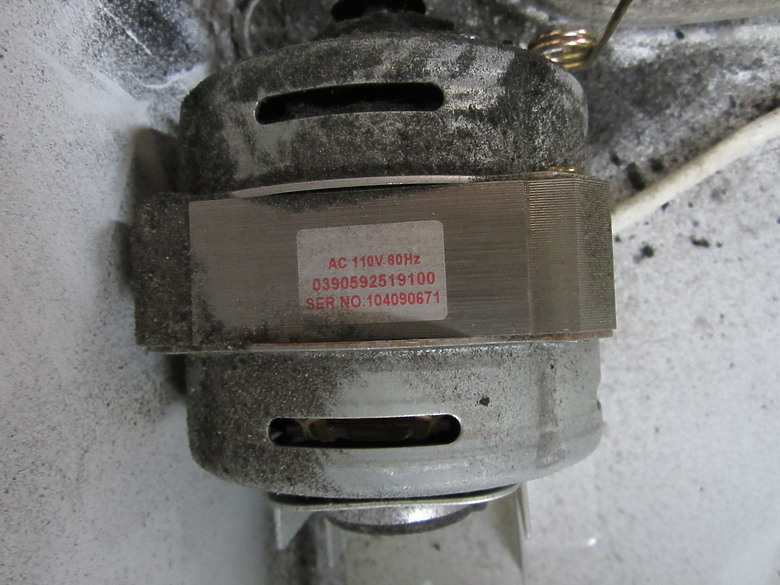

馬達型號

掛上滾筒與皮帶

皮帶紮上滾輪

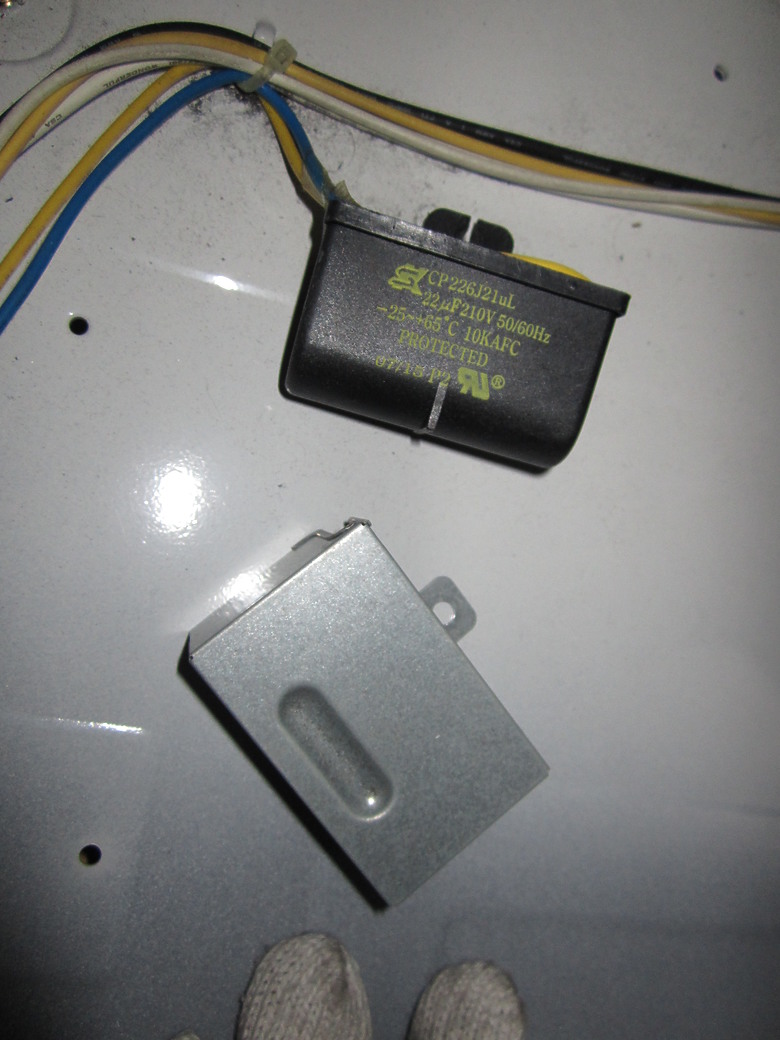

[電容器]裝置圖，與[馬達]裝置並聯電路，用來消除馬達轉動過程產生的高頻干擾

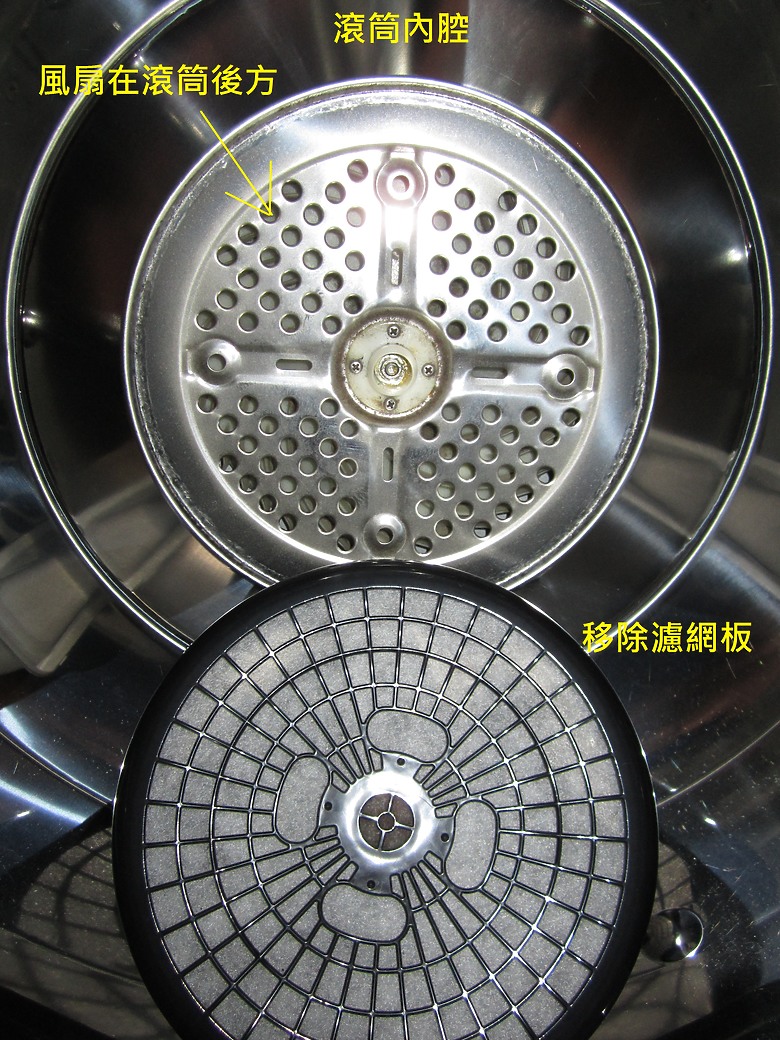

[滾筒-風扇]裝置，從[滾筒]內部的濾網板拆下，可以看到有好幾個洞，洞的後面是[風扇]；
[加熱器]位於[滾筒]前方(開門位置)，[風扇]位於[滾筒]後方(出風口位置)；
當熱風開啟，[滾筒]前方[加熱器]的熱氣，會被[滾筒]後方的[風扇]，吸入[滾筒]內部腔體，使得的衣物翻滾均勻吸收熱，將水分蒸散透過[風扇]排出，來達到衣物烘乾效果。

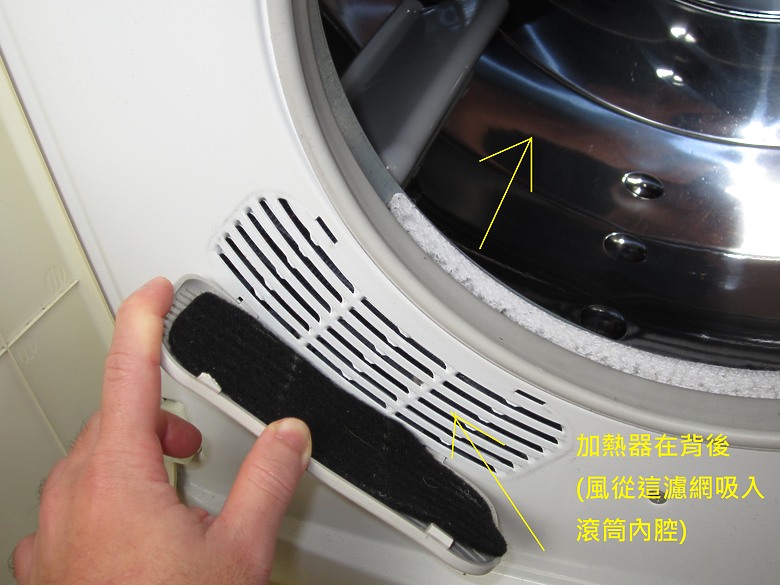

滾筒前方-加熱器進風口

滾筒內腔-濾網板

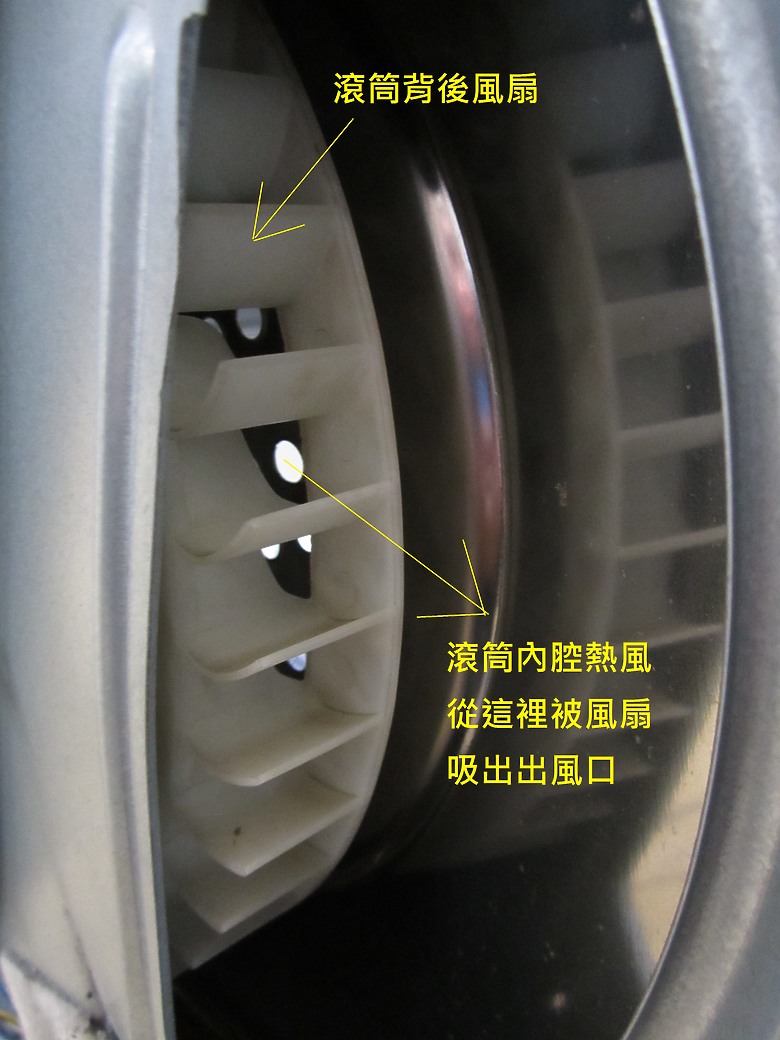

滾筒後方-風扇出風口

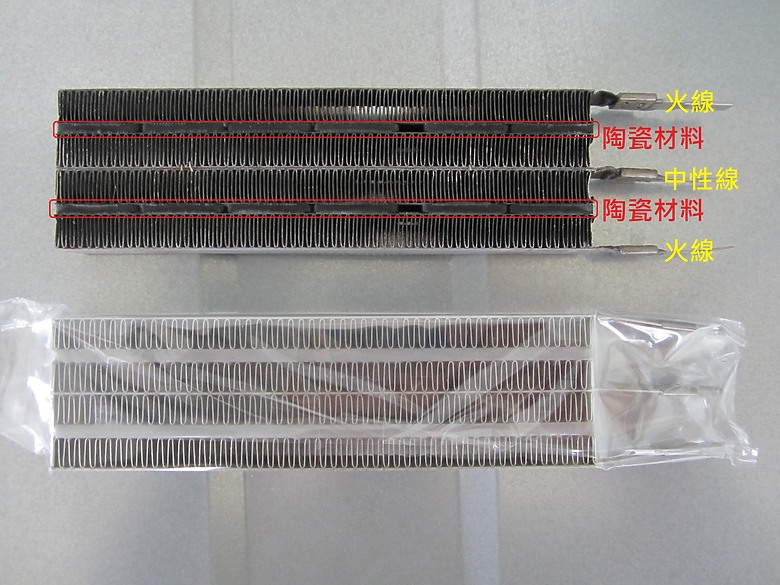

[加熱器]構造如下圖，專業名稱為[PTC電熱片]，可以看出是2組熱阻體並聯電路，2電極中間含有陶瓷材料，經過兩極通電後發熱，藉由鋁散熱片讓[馬達風扇裝置]吸出(就像主機板CPU上面會有散熱片+風扇吸出散熱)，使[滾筒]內部腔體達到熱循環。


網路上[PTC電熱片]可以找到3/4/5 pins的型號，大多規格為110V, 1200-1300W，適用機種為國際、東元、三洋、聲寶廠牌，電路原理都一樣，設計為[2組熱組體]並聯電路，中間電極為中性線，上下兩端電極為火線；後來發現網路上找的到[1組熱組體]的加熱器型號，是用在[烘碗機]的加熱器。

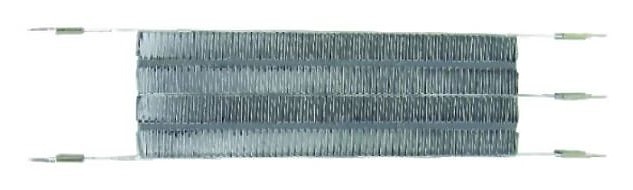

(下圖為5 pins的加熱器，依據機台設計，可將不需用到的腳位用鉗子剪掉，取自網路圖)

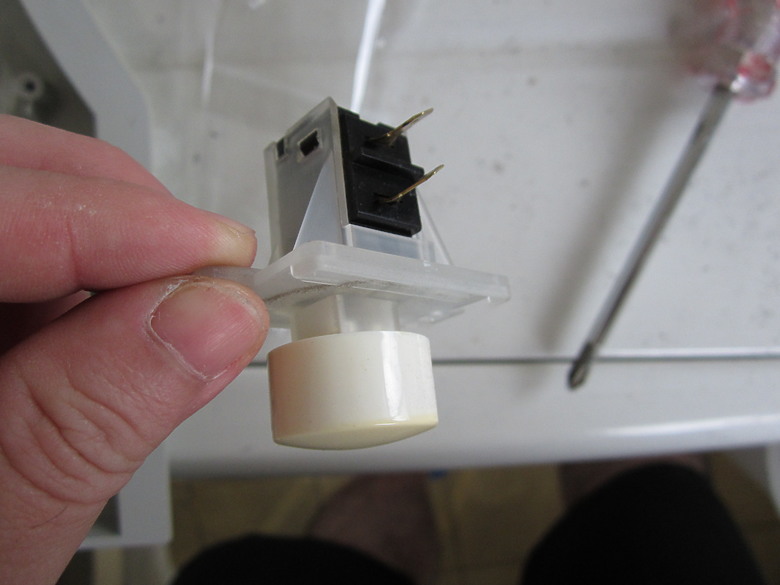

[切換開關]，其功能是用來決定[第2組熱組體]是否加熱；
未開啟時，會以[第1組熱組體]形成迴路而加熱；
開啟時，[第1組熱組體]與[第2組熱組體]形成並聯迴路同時加熱；
開關原理跟電燈開關一樣，[通路]跟[斷路]功能；
因為我們烘衣多半都是設定高溫(2組熱阻體同時加熱)，所以常年不會去改變開關，因此也可以直接將後面排線接一起，形成迴路，就可以省去這項裝置(壞了也沒差)。

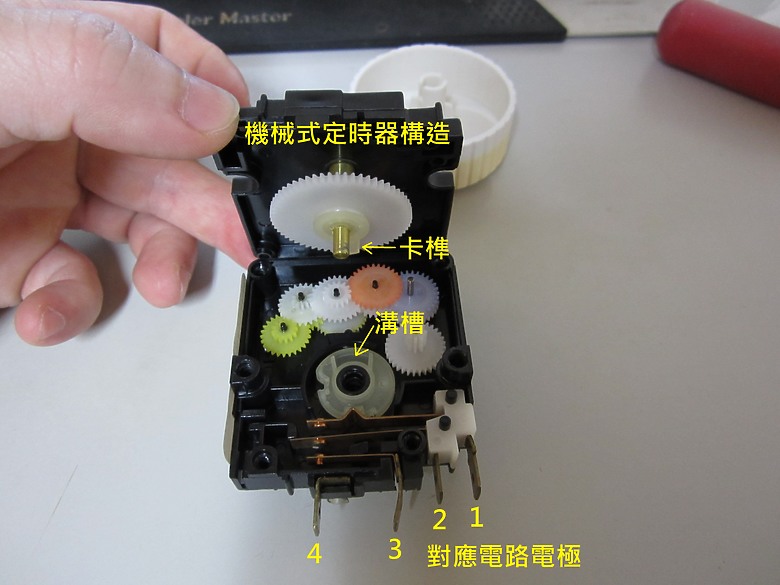

[定時開關]，為機械式定時器構造，拆開後發現內部為榫卯結構，該榫卯結構來控制[冷風]與[熱風]電路迴路，從下圖構造可以知道，電極1與2就算接反也沒關係，因為無論設定[冷風]或[熱風]，電極1與2都會形成迴路，最重要是電極3與4不能接錯，否則會引起電源短路。

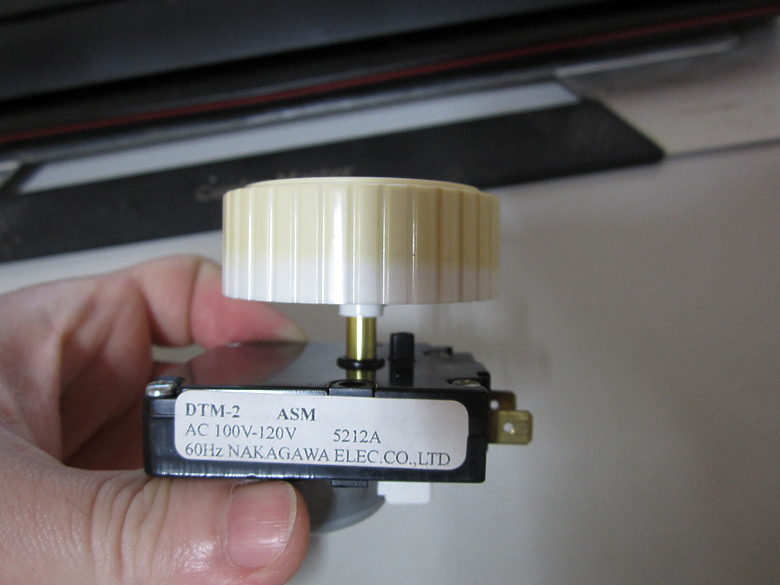

定時開關型號

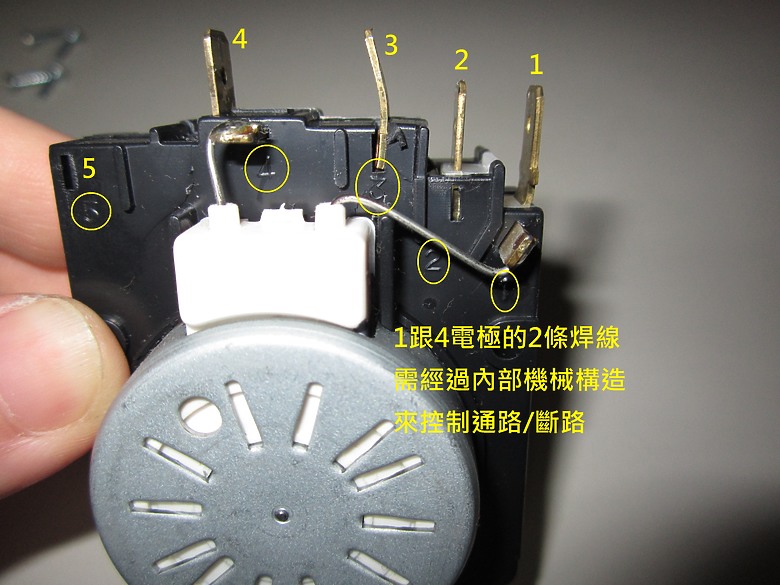

電路電極標示

榫卯結構

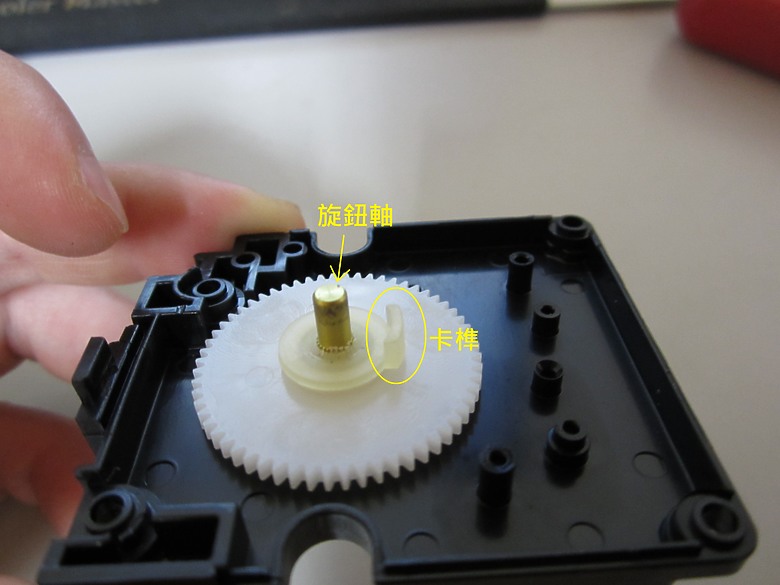

卡榫轉盤

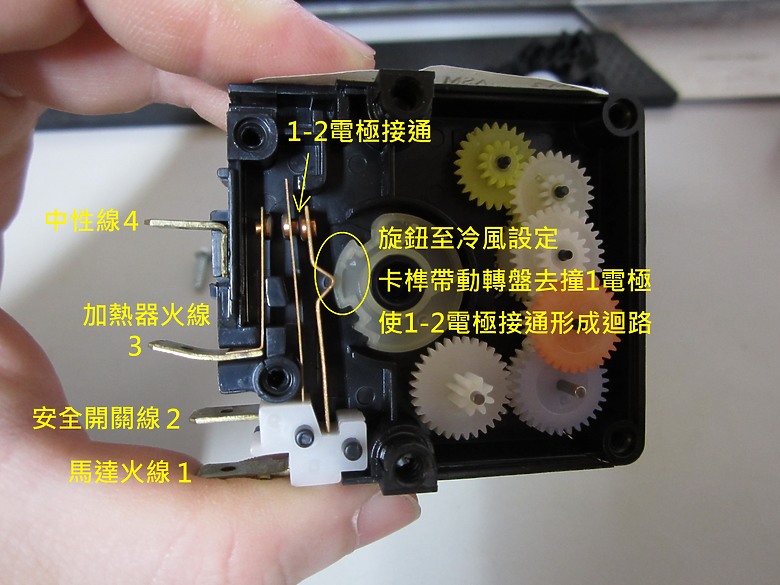

冷風迴路原理

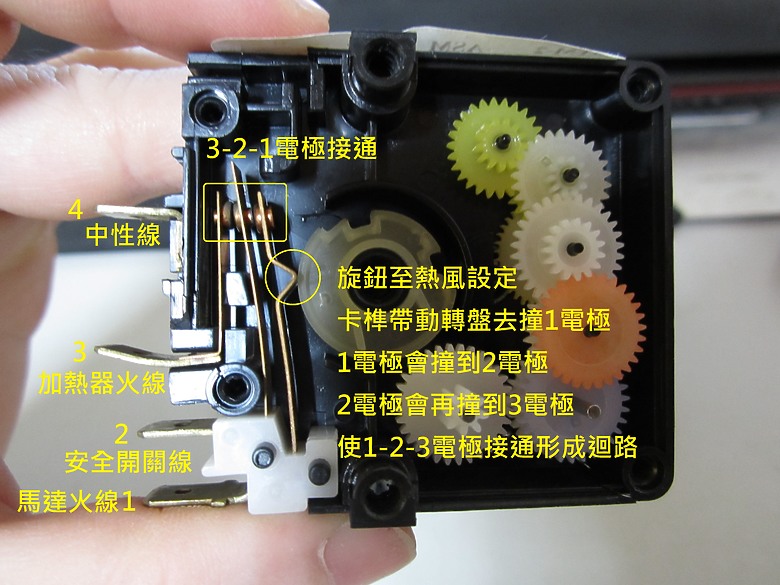

熱風迴路原理

網路上[定時開關]可以找到2款，我依照外觀自己取名，電路迴路最好參考機台[等效電路圖]，或是拿三用電錶測試迴路，依據迴路來變通排線所對應的電極位置(前提是要理解冷風-熱風設定原理，參考上述組件說明)，理論上都可以通用，只怕外型無法鎖到機台面板(網路上看到有人用片鉅鉅掉多餘的塑料才鎖上)，規格幾乎都是100-120V, 60Hz：

1. 平面款型號：DTM-2 (凸一小塊)、DTM-10(全平面)、AMT-803D(全平面)
2. 凸面款型號：DTM-3、(DTM-J、DTM-P、DTM-S)三個型號外觀都一樣

(下圖取自網路)

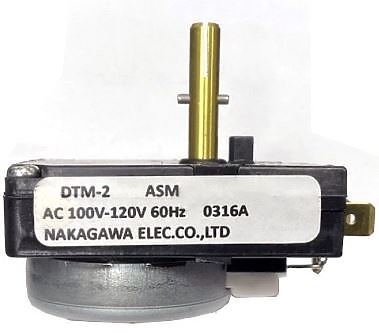

DTM-2

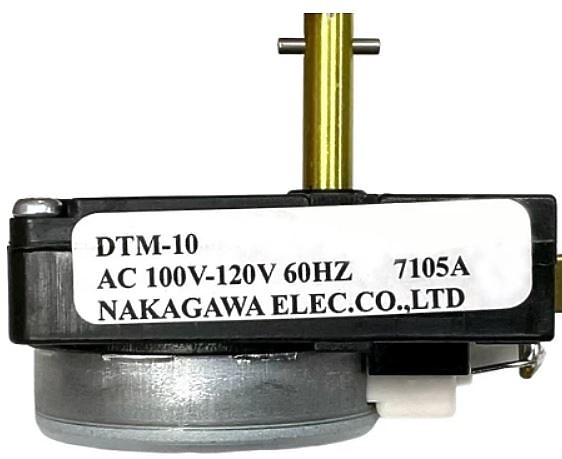

DTM-10

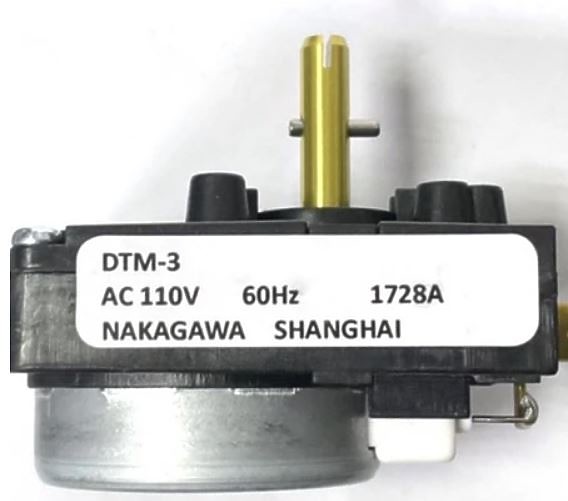

DTM-3

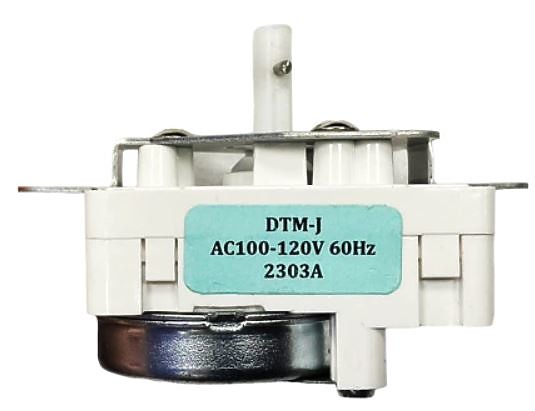

DTM-J

感謝觀看~~~
