所以想把它整合進車內
DIY過程來做個簡單的紀錄順便分享給大家
所需工具:
1.焊鐵
2.焊錫
3.一小段電線 (約20cm x2)
4.翹板開關 雙彈回 (3P or 6P, 視你想連接幾顆遙控器)
這是我買的開關 雙彈回 3P 所以只能接一個遙控器
這是RAV4論壇車友分享的
(台北的光華國際電子廣場B1的源達科技買的到)
商品網址
先拆開遙控器 這顆遙控器是滾碼式的 弄壞的話複製很麻煩...而且要價不菲...(抖)
紅色是開門 黃色是關門
不會分辨遙控器正極負極的話 拿個夾子試試看哪兩點短路會通電就OK
我是沒管正負極 沒管線是紅色還是黑色 就直接先焊上去

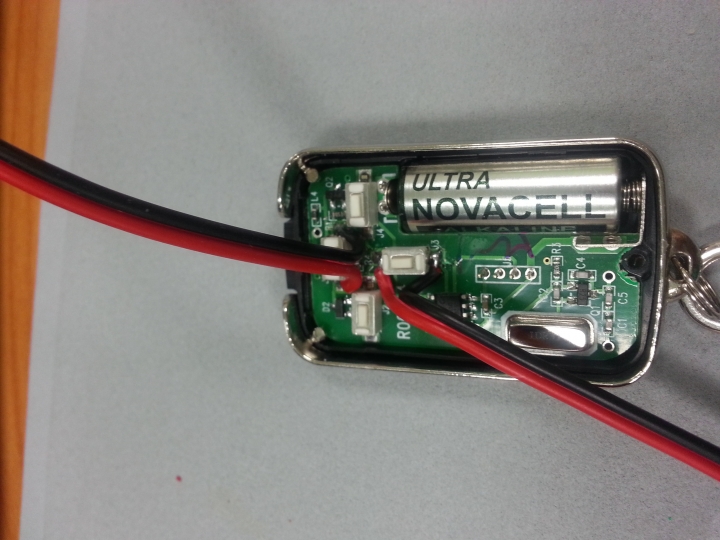

開門鈕 有兩條線(紅1 黑1)
關門鈕 有兩條線(紅2 黑2)
紅1+黑1=開門
紅2+黑2=關門
紅1+紅2=開門
黑1+黑2=關門
紅1+黑2/ 紅2+黑1 鐵門都不反應
所以得到結論 紅1=開門 黑1=電 紅2=電 黑2=關門
所以要留下紅1 黑2 以及 黑1or紅2其中一條(電只要留一條, 另一條可以取下)
然後在遙控器的下面 用焊鐵燙個洞出來挖大
把線穿出來
接下來將電的那條插在中間公插腳 開門插在一端 關門插在另一端
然後把接腳用膠布管起來絕緣 才不會誤觸
試一下遙控器 會亮燈 鐵門會動 就OK啦
接下來整理一下線路
將遙控器背面貼上雙面泡棉膠 從零錢盒後方塞進去固定就完工啦
以上其實沒有太大難度 我非本科 又十幾年沒用過電焊鐵 也是簡單成功
最難的在修整車上的開關蓋 把開關塞進去
(還在修, 等完工再補剩下的圖上來)
不敢也不想動電系, 而且也看不懂. 所以乾脆留著乾電池. 反正一年換一次
如果懂電路的人, 遙控器是12v, 也可以直接接到車電
===
以上感謝兩位大大在友站分享的文章.
