[詳細解剖文]JVC LT-42WX70高畫質專業Adobe色域顯色液晶顯示器

多位會友風雨無阻的蒞臨寒舍~參與此次的聚會~小弟深感榮幸~
可惜還是有三位會友因颱風來襲~臨時無法參與~
但是沒關係~反正日後有的是時間~多的是機會~
希望下一次能有更多會友踴躍參與~最好是來個大爆滿~



小弟的壯烈犧牲...是為了幫各位會友檢視42WX70...
讓各位會友能夠更加了解42WX70的內部構造/用料...
但小弟這是錯誤示範...請勿學習...
因為...一但自行拆解...就會喪失台灣JVC的原廠保固...
所以請各位會友千萬不要以身試法...






此次聚會的地點



讓參與活動的會友等待多時的人



看在這位大大住的比較遠...又攜家帶眷...所以就不計較了...



今日的受害者

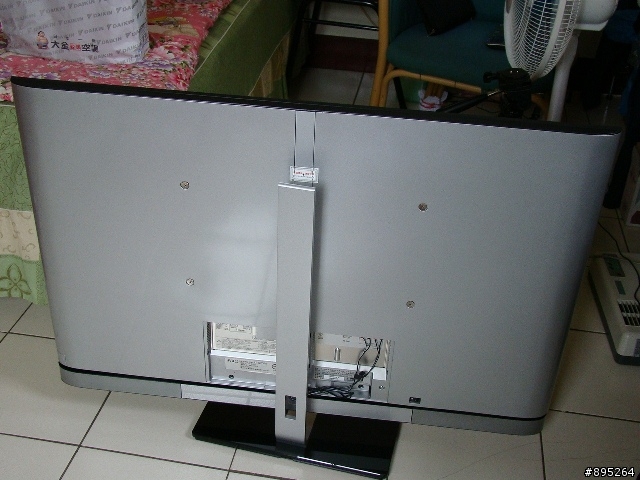

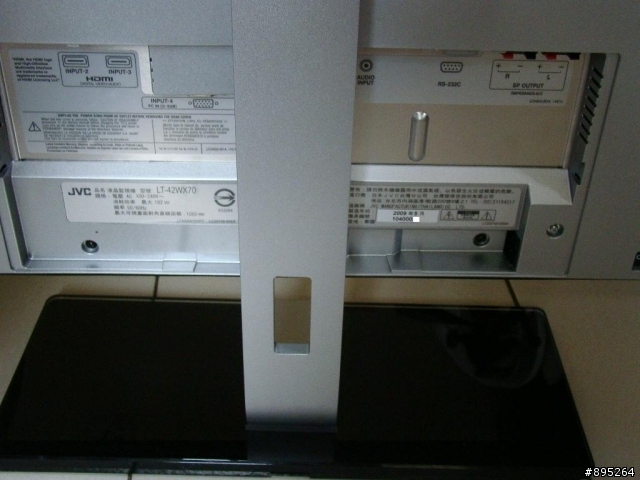

受害者背面



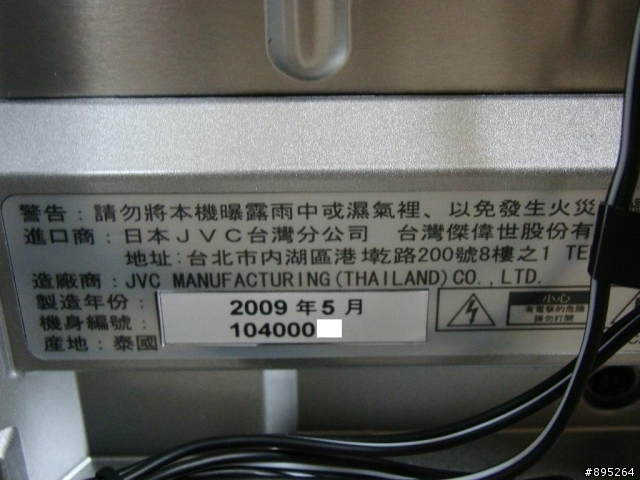

受害者身分證字號



拆解本體喇叭



本體喇叭拆解完畢

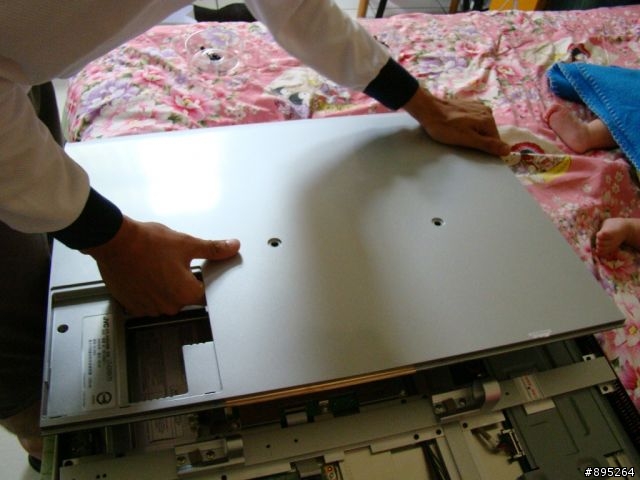

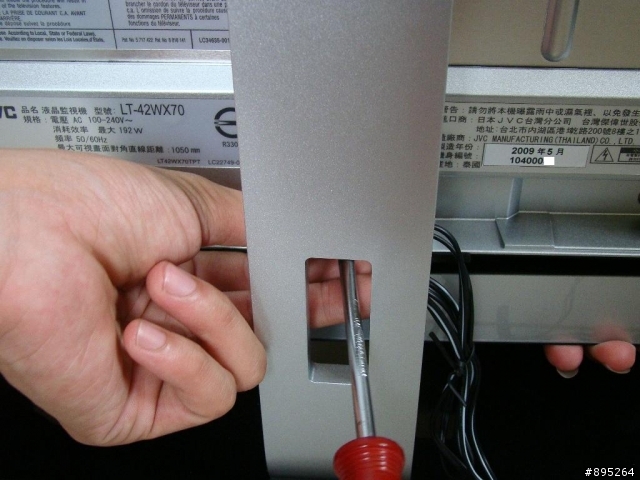

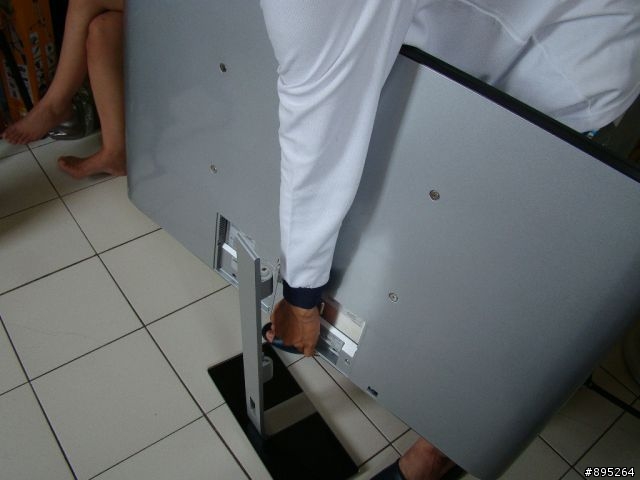

準備將腳架與本體分離



分離完畢

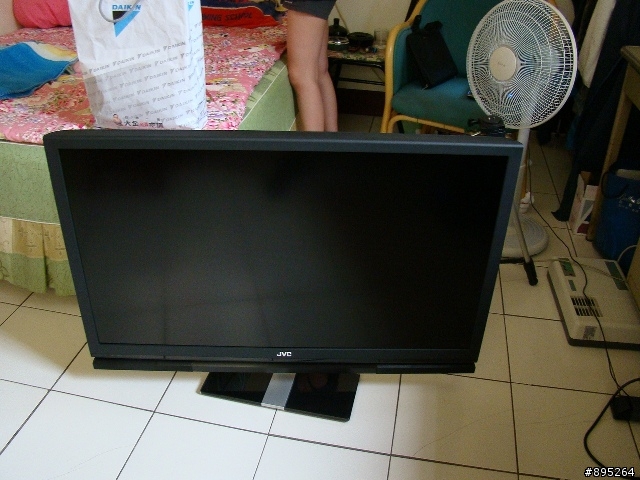

今日的解剖台



18年後就會變成美女的曹小妹...
如有興趣者記得先向曹夫人登記...
然後還得通過百場測試...千關試煉...萬般磨難...



躺在床上就呼呼大睡了...真好...

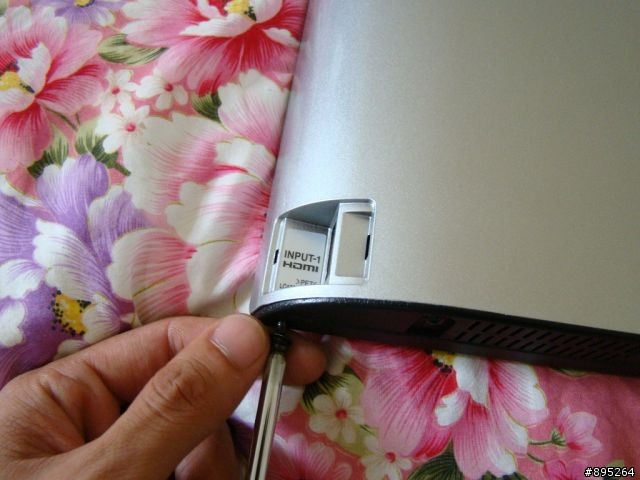

此次先由本體HDMI-1下方開始拆解



拆解中



早知道就買支電動的...轉到手酸...

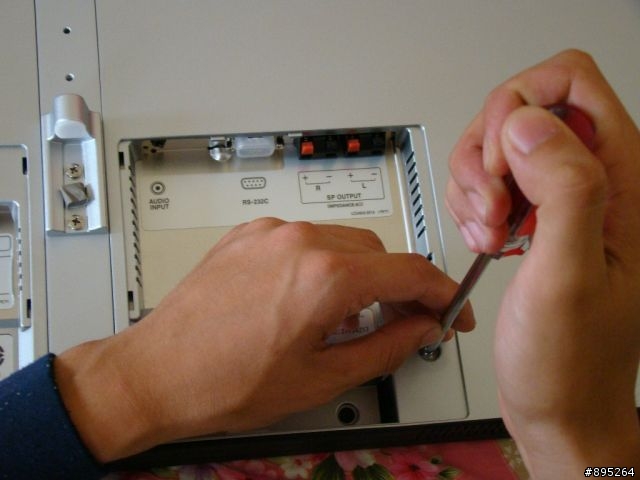

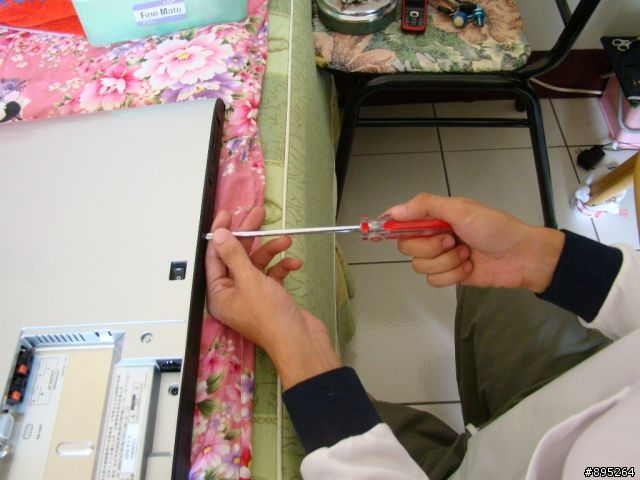

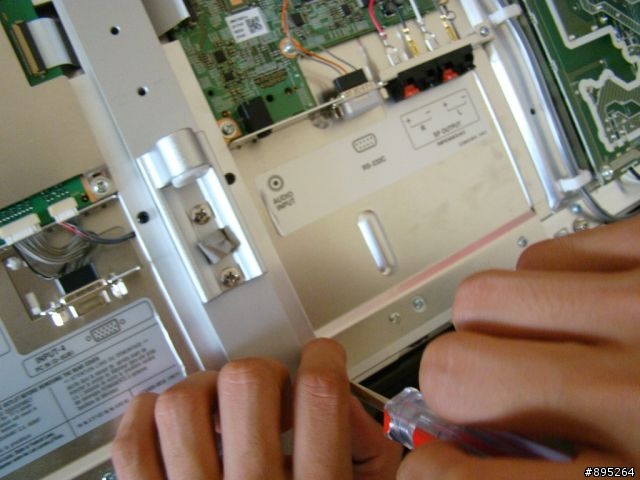

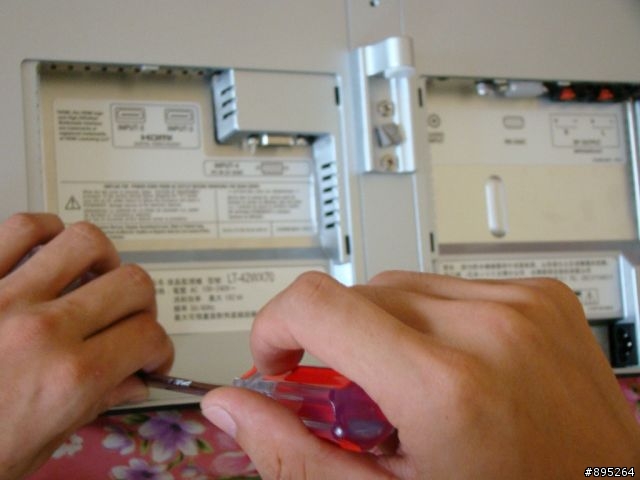

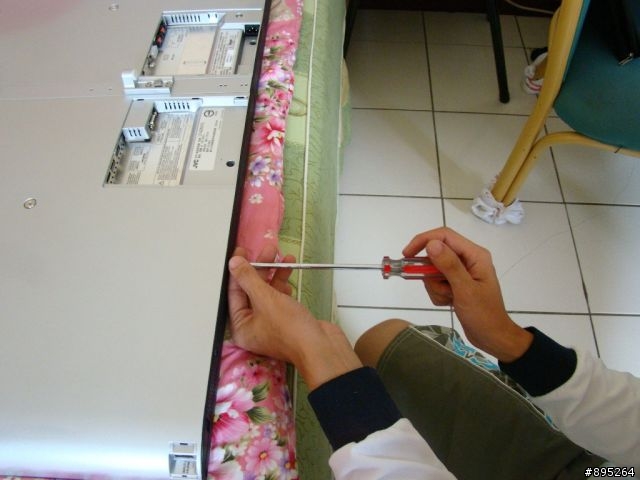

拆解右側輸入端子處的兩顆螺絲中



拆解左側輸入端子處的螺絲中



拆解背板正面四顆大螺絲中



背板正面四顆大螺絲拆解完畢

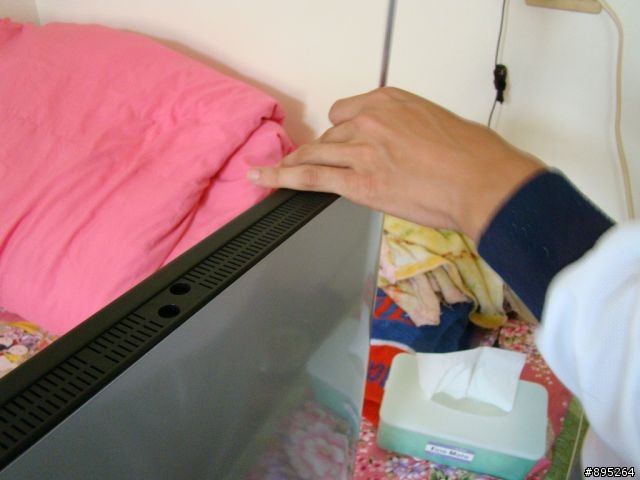

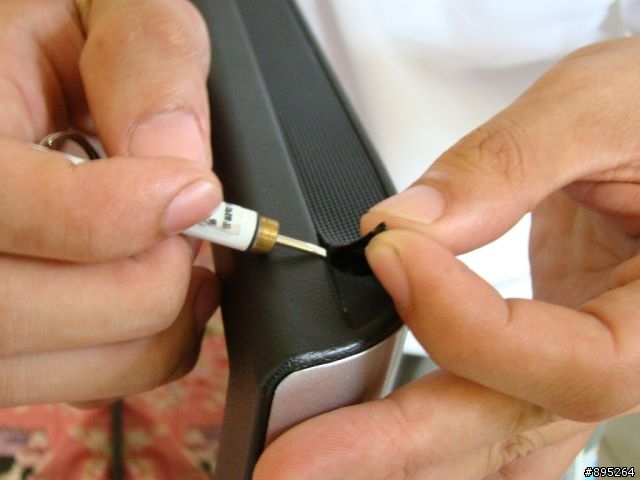

拆解機體上方散熱孔的網狀保護貼

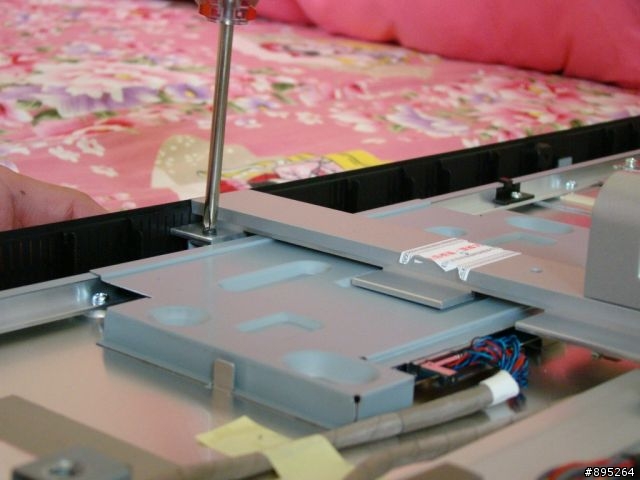

機體上方散熱孔的保護網貼紙下方的螺絲

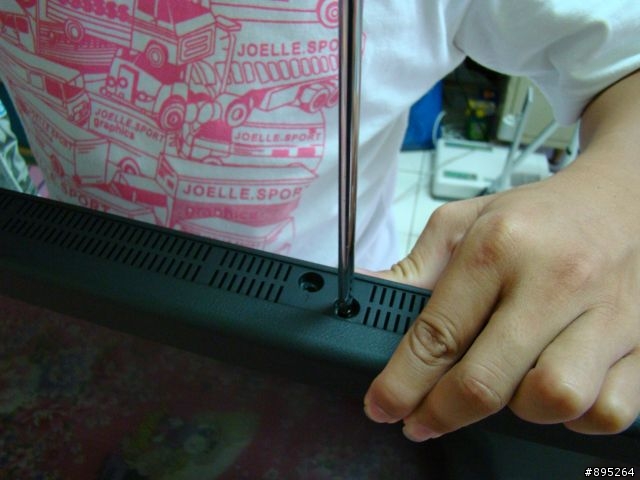

拆解機體上方散熱孔處的螺絲

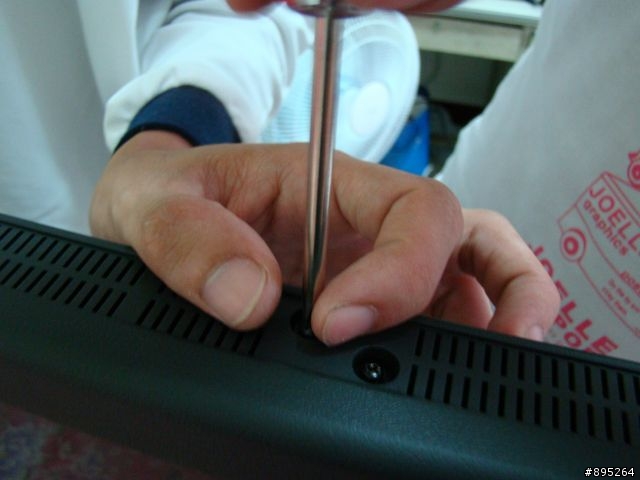

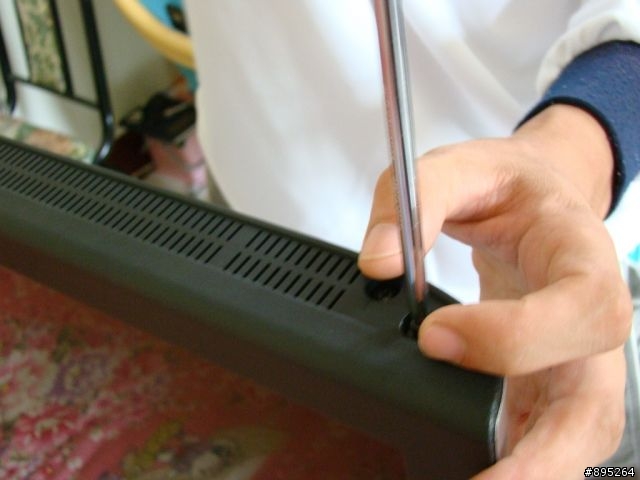

拆解機體上方散熱孔處...最後一顆螺絲...

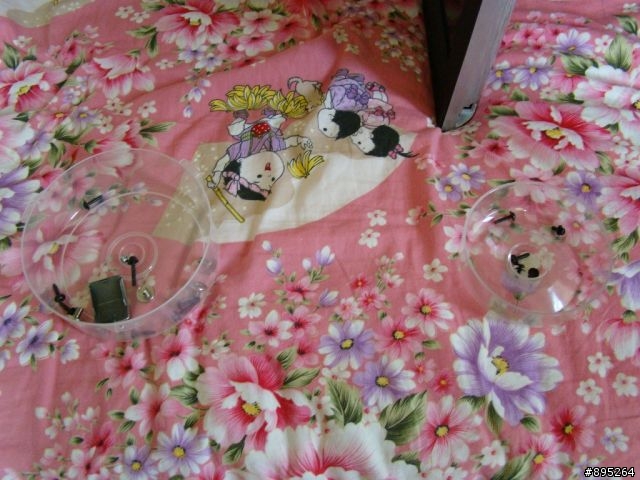

螺絲依照部位分類

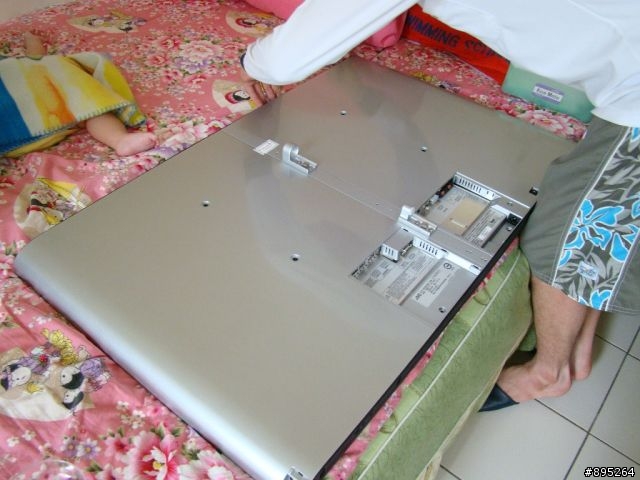

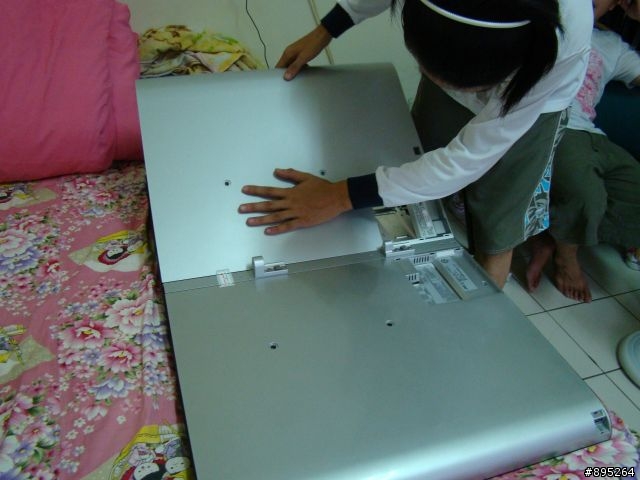

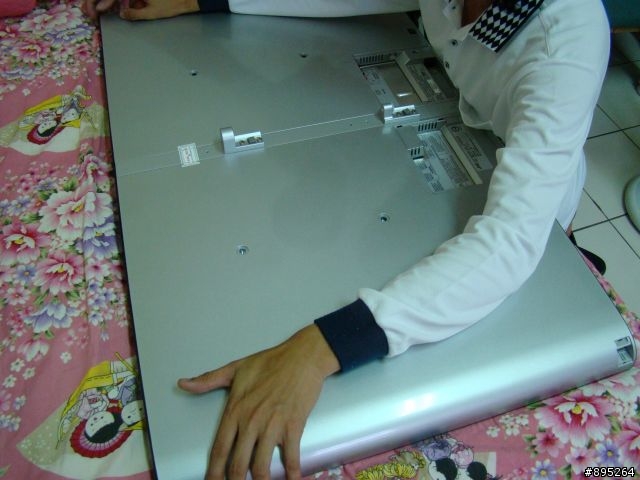

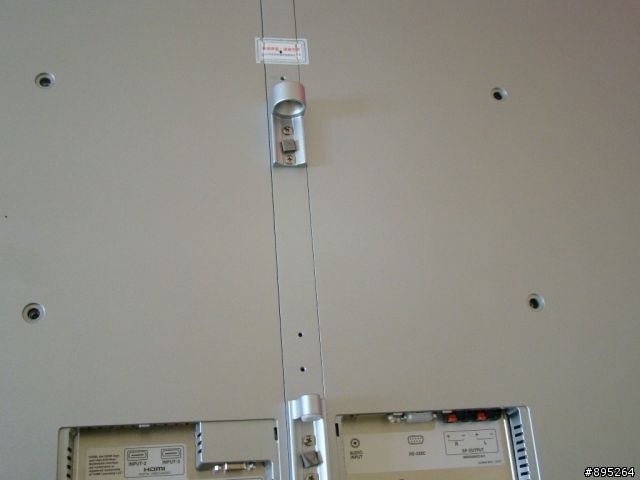

將受害者平躺於解剖台上

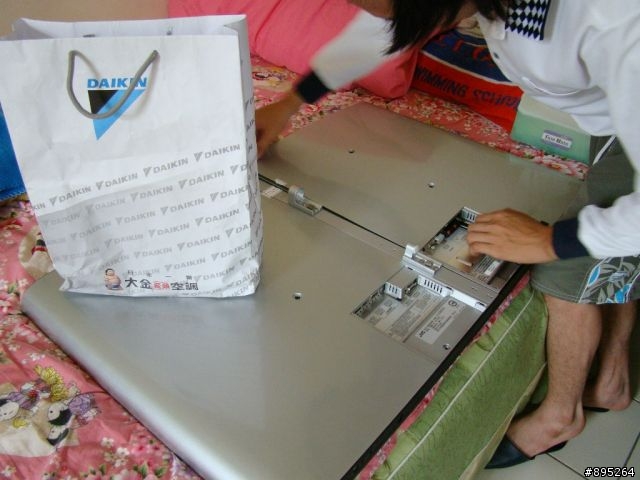

準備拆解機體背板

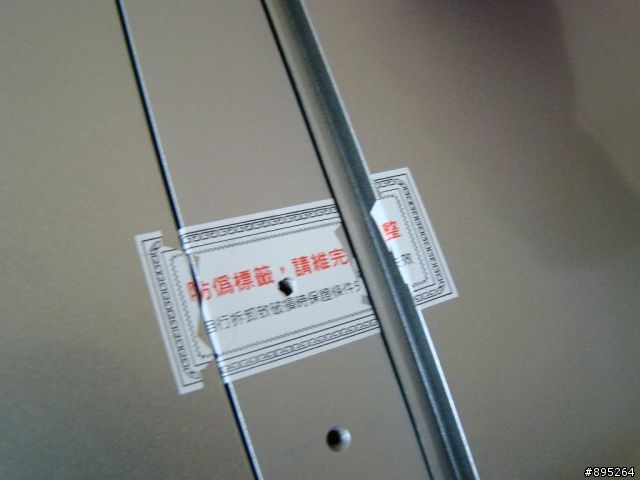

保護貼破損...正式失去保固...

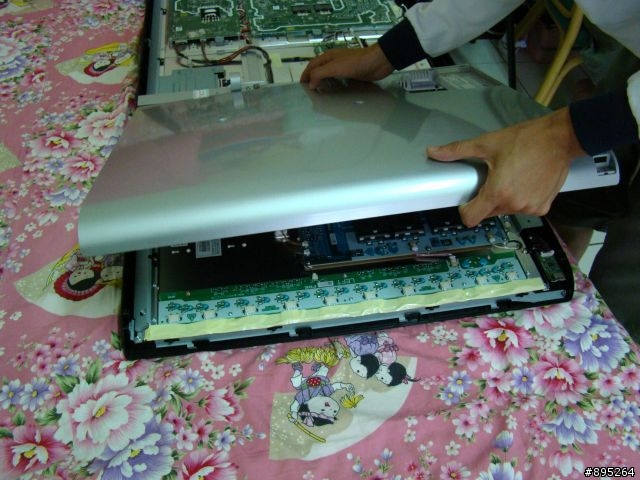

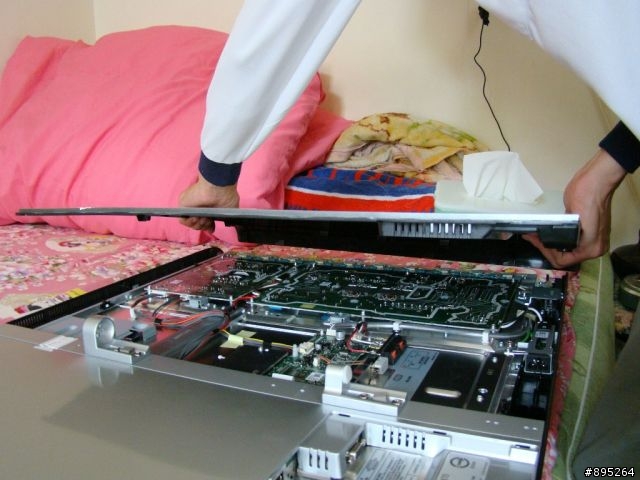

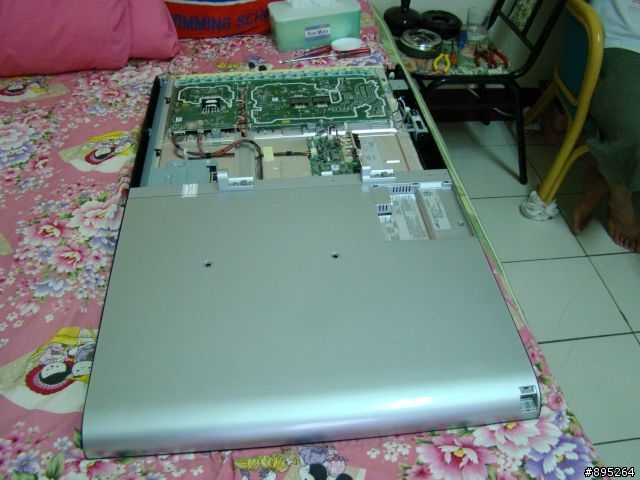

打開機體右側背板



機體右側背板剝離



被剝離右側背板的42WX70

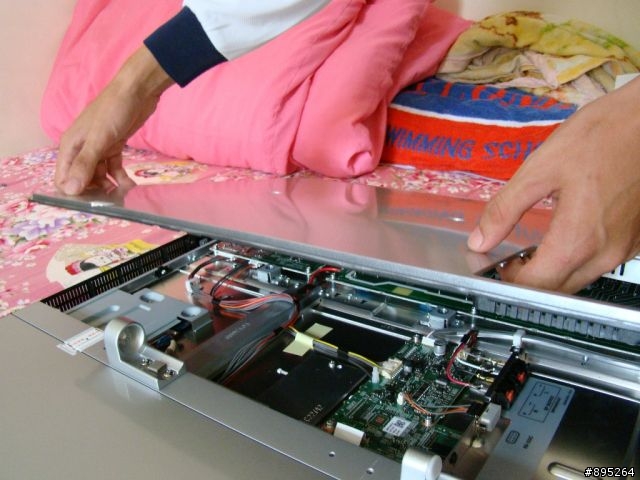

機體左側背板剝離中

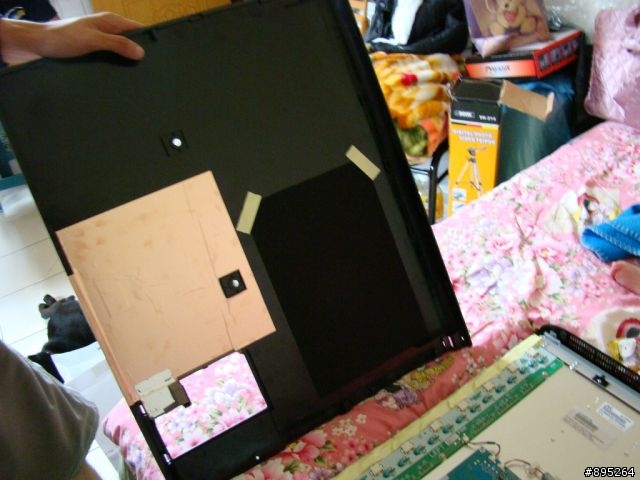

左側背板上貼著銅箔紙(影像迴路位置)與隔磁布材(背照光源高壓板)

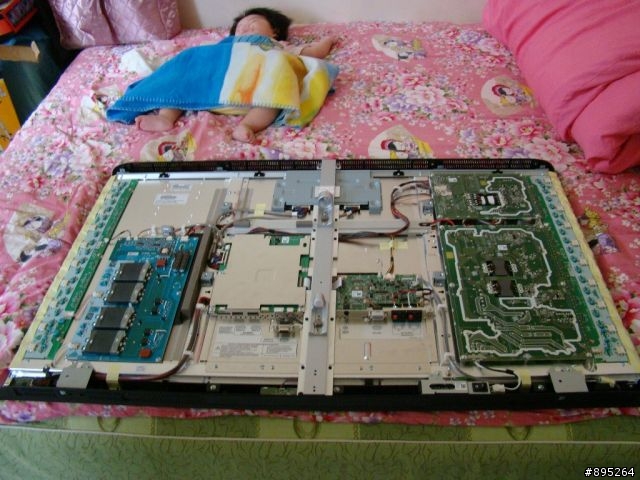

左右側背板剝離

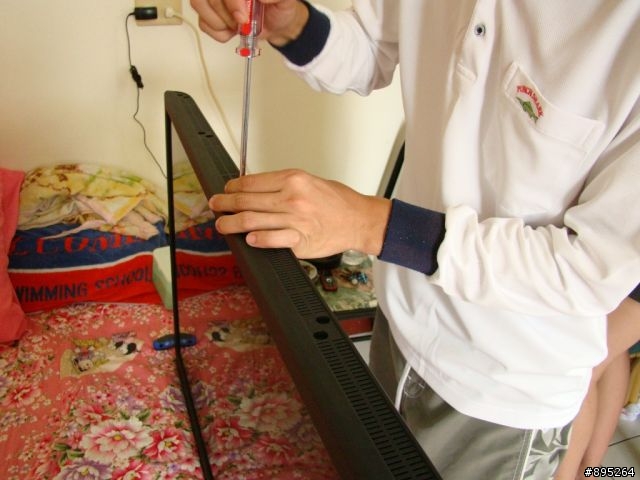

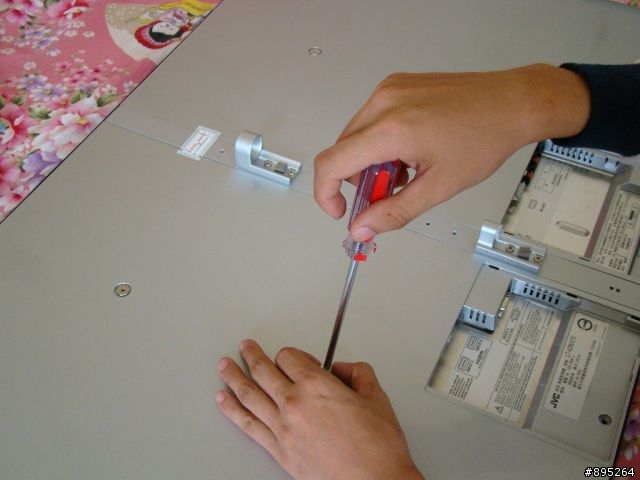

拆解與腳座連結的本體骨架(1)



拆解與腳座連結的本體骨架(2)



拆解與腳座連結的本體骨架(3)



骨架拆除完畢

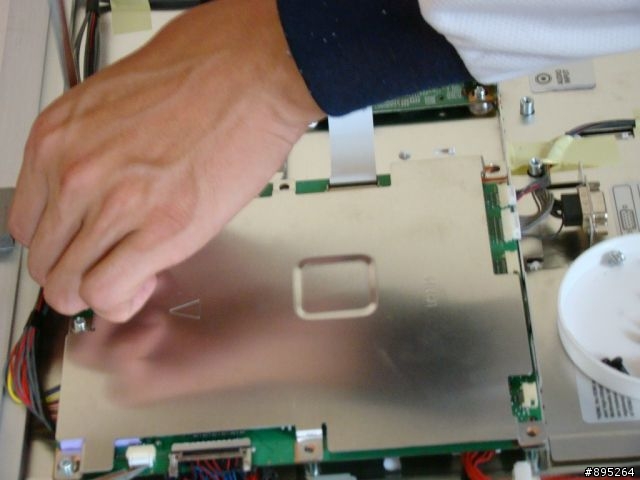

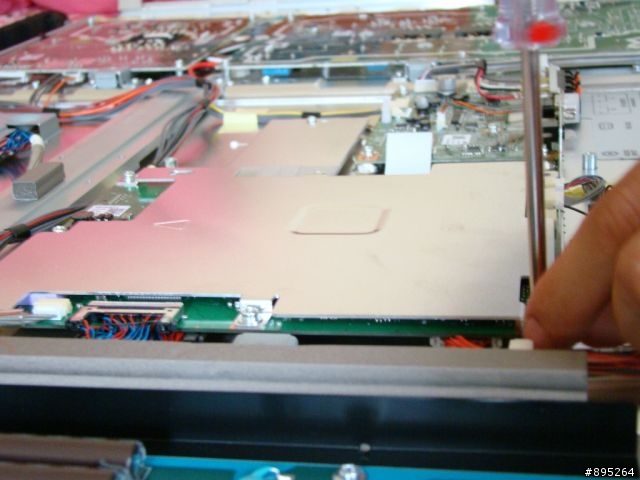

影像迴路外部擋板拆除中(1)



影像迴路外部擋板拆除中(2)



影像迴路外部擋板拆除中(3)

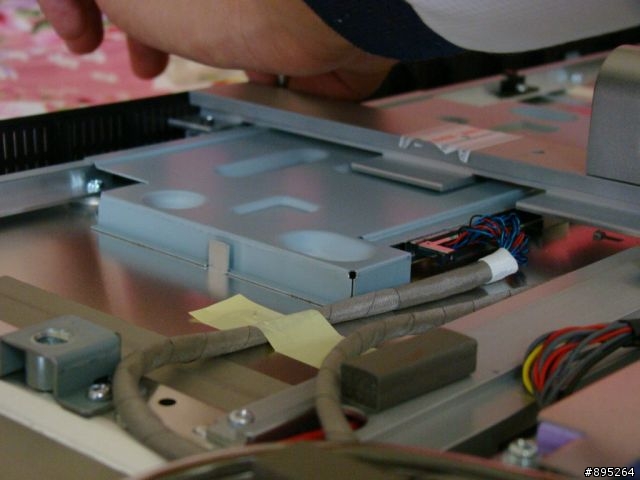

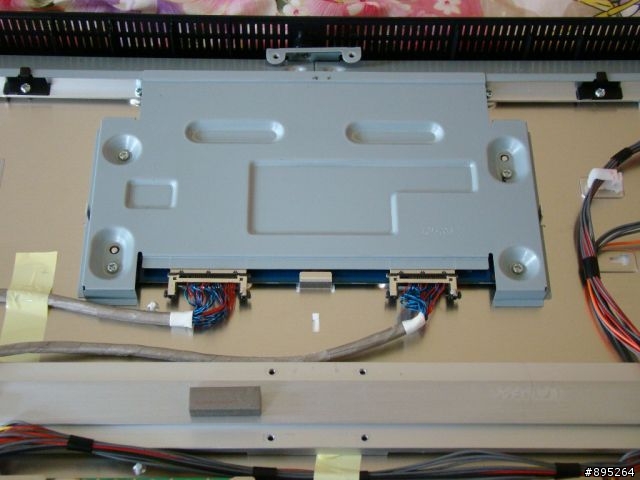

影像迴路外部擋板拆除



將這片擋板拆除~就能得知是誰家的面板了



各位觀眾~三點全露~
哪三點~當然是影像迴路/面板/用料

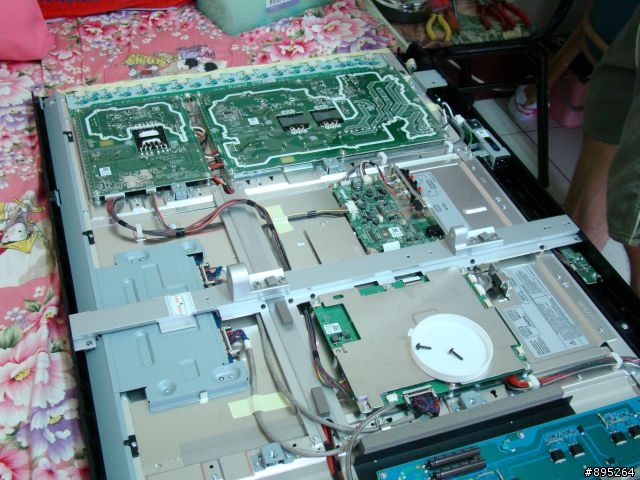

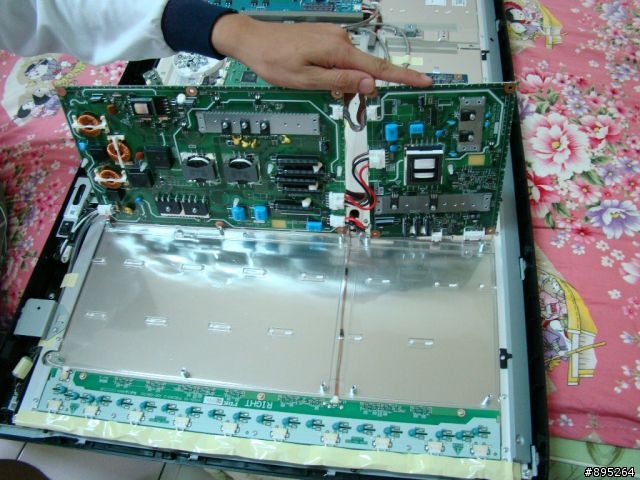

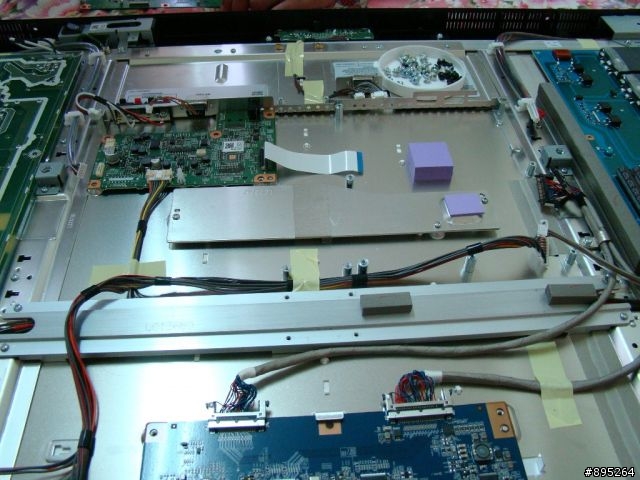

右側上下段POWER PWB正面~



右側上段主MAIN POWER PWB(LCB10903-001C)背面

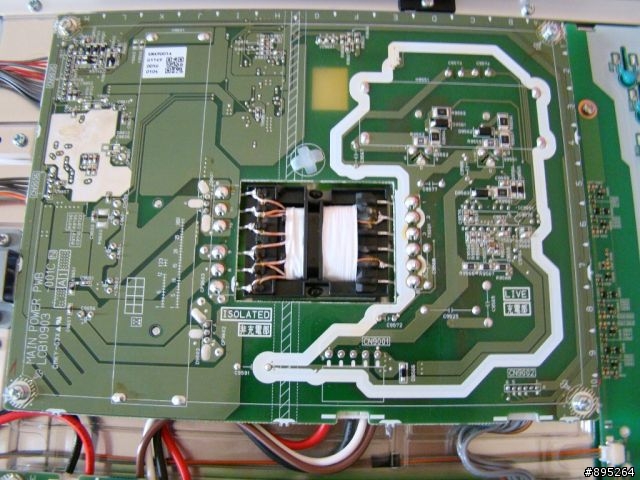

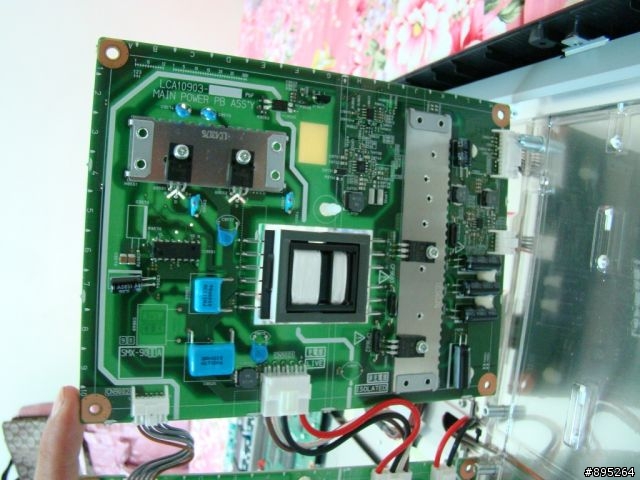

右側上段主MAIN POWER PWB(LCB10903-001C)正面

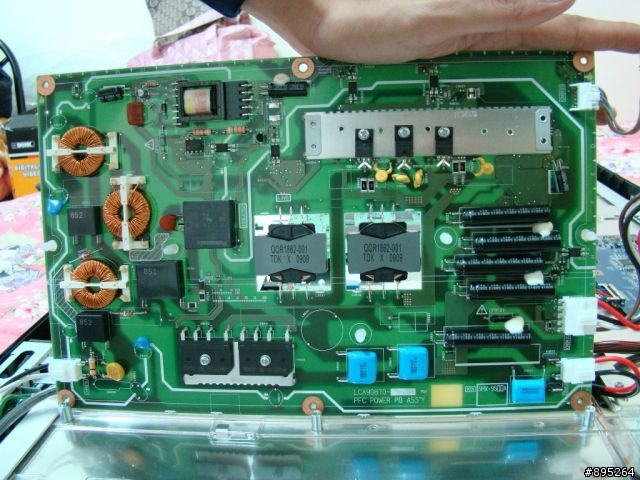

右側下段PFC POWER PWB(LCB90870-001C)背面

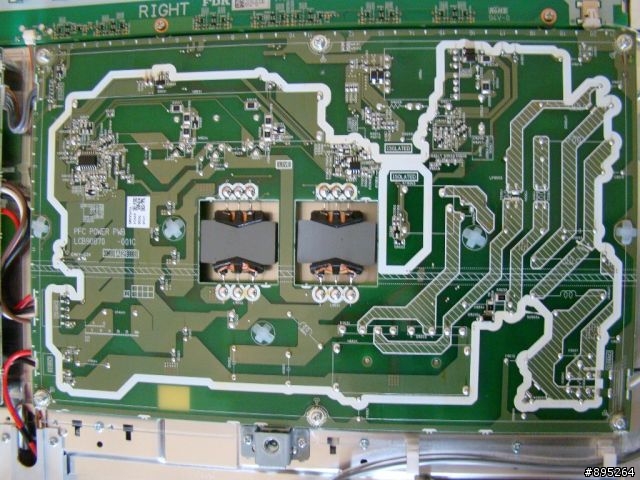

右側下段PFC POWER PWB(LCB90870-001C)背面近照

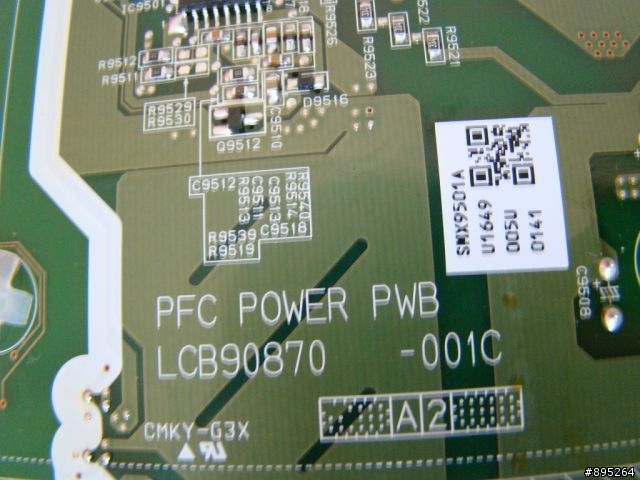

左側下段PFC POWER PWB(LCB90870-001C)正面

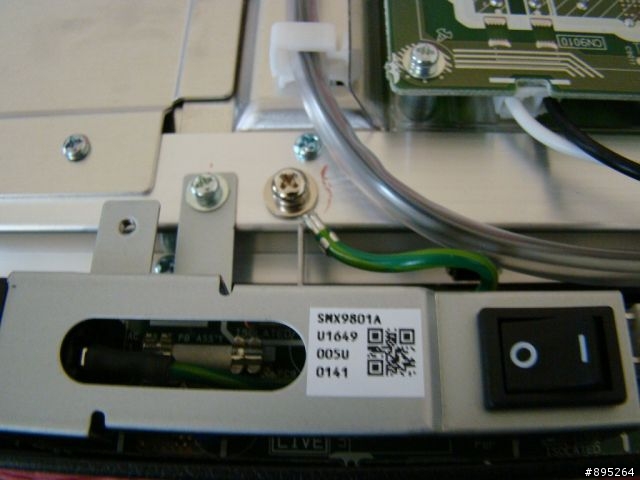

機體背後電源開關~裡頭有個保險絲

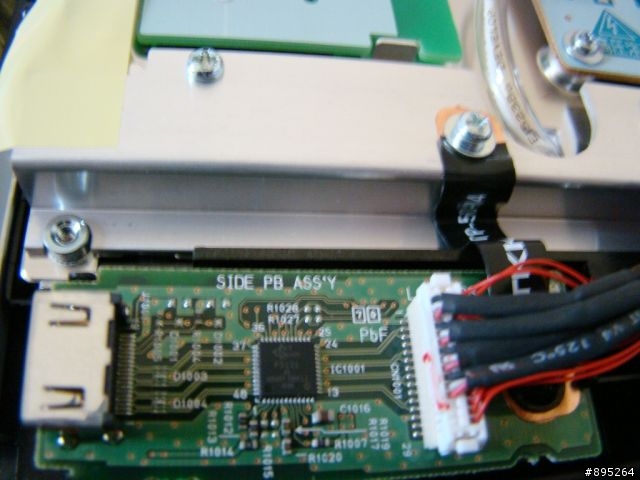

機體背面左下側HDMI-1

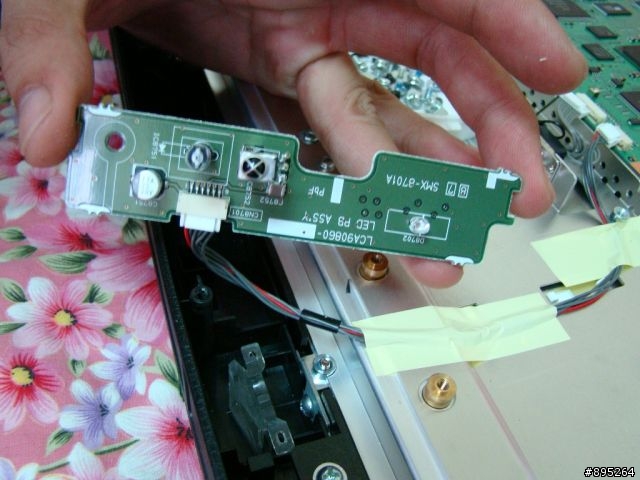

左邊是ECO感光器~中間遙控器接受器~右側是LED(機體JVC字體下方藍色倒三角)

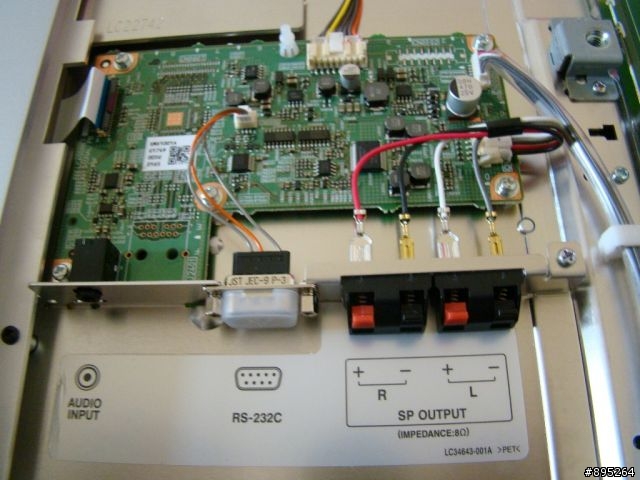

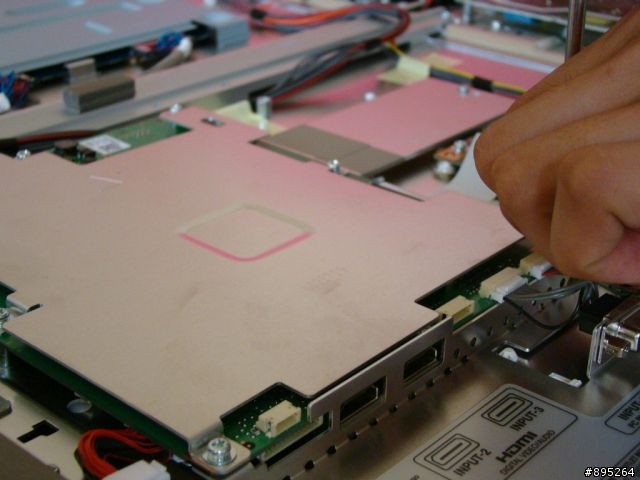

右側音訊輸出/入機版



邊拆解邊解說...結果講話音量太大...把小美女吵醒了...

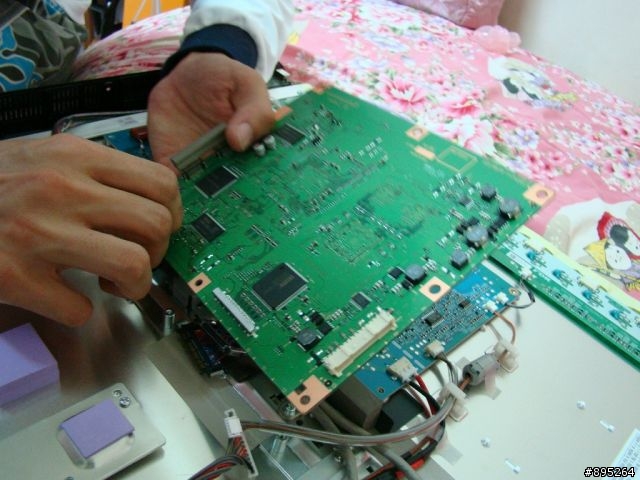

42WX70影像迴路拆解中



42WX70影像迴路已拆解

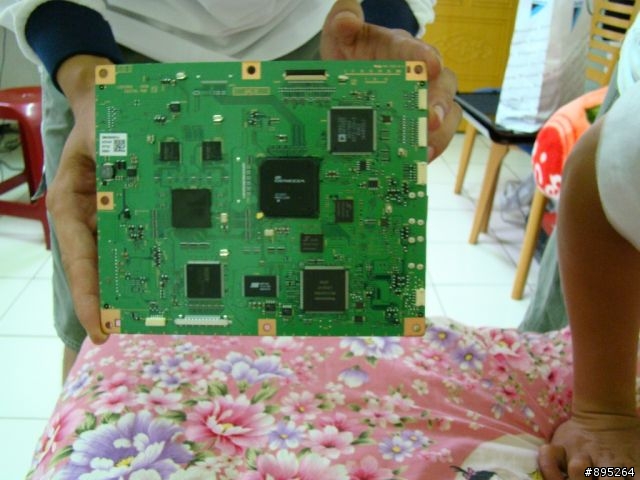

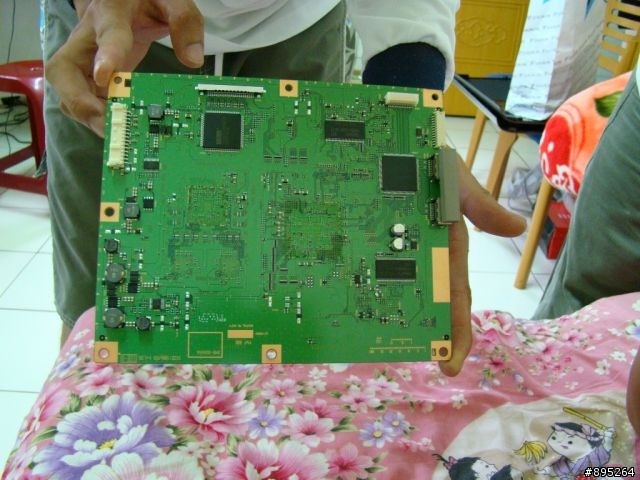

42WX70影像迴路正面



42WX70影像迴路背面



影像迴路近照

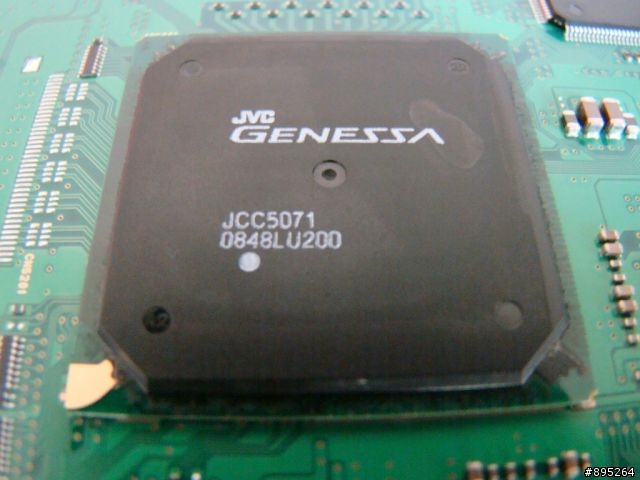

JVC GENESSA PREMIUM晶片
JCC5071
0848LU200



JVC倍速演算晶片

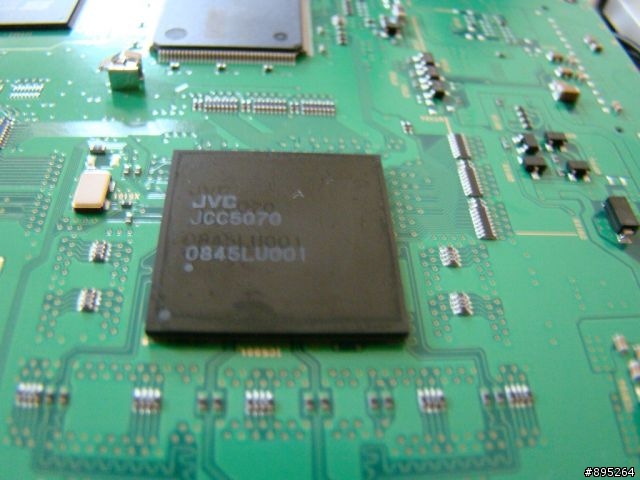

JCC5070
0845LU001



日本Thine THC63LVD1023B晶片
1080p/QXGA/FHD120Hz~雙10bit LVDS

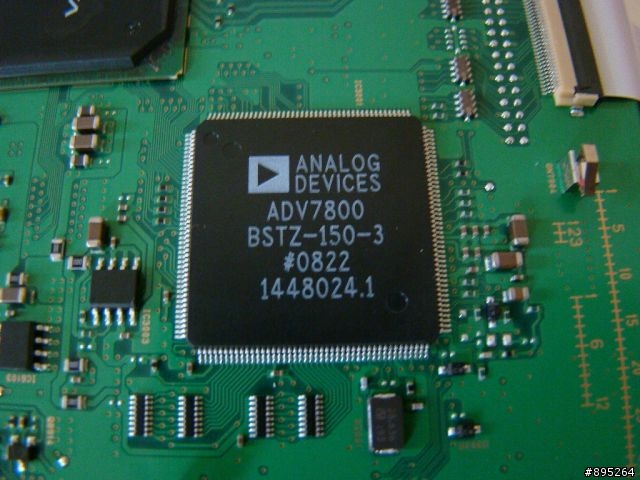

Analog Devices ADV7800影像解碼/3D梳狀濾波晶片



日本Renesas Technology(瑞薩科技) R8J66030FT-R HDMI 1.3接收器晶片
支援36Bit色深/CEC控制功能

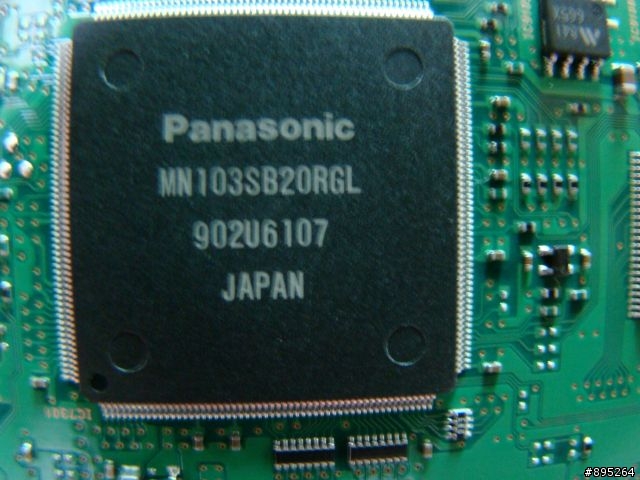

Panasonic MN103SB20RGL
32Bit 多媒體處理晶片


小美女的髮型真的是超勁爆的...孔雀開屏耶

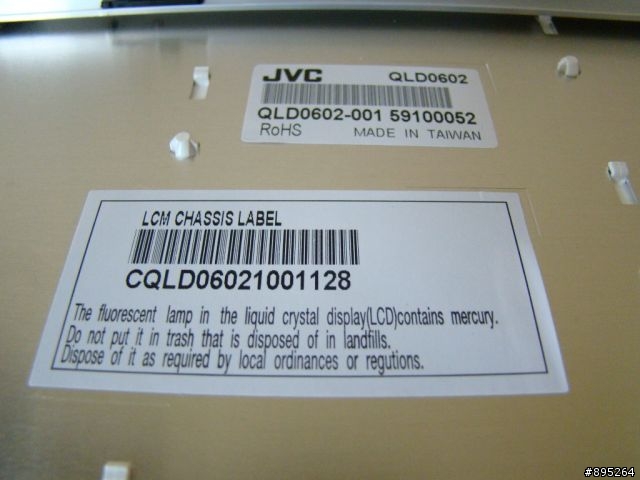

令人充滿無限幻想的面板標籤~聽說其中還包含了JVC的技術~

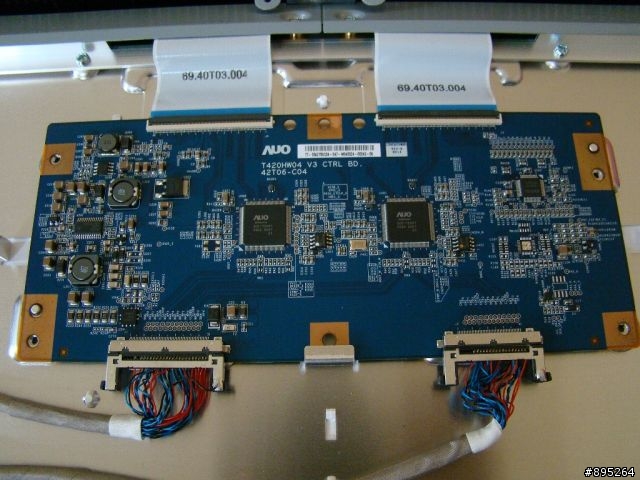

面板真相大白~確定為台灣之光AUO面板~



準備回裝中(1)



回裝完畢




左側背板回裝中



左側背板回裝完畢



右側背板回裝中



右側背板回裝完畢~準備鎖上螺絲



參與活動的會友幫忙回裝



雙人聯手回裝



回裝完畢~準備擺回原位

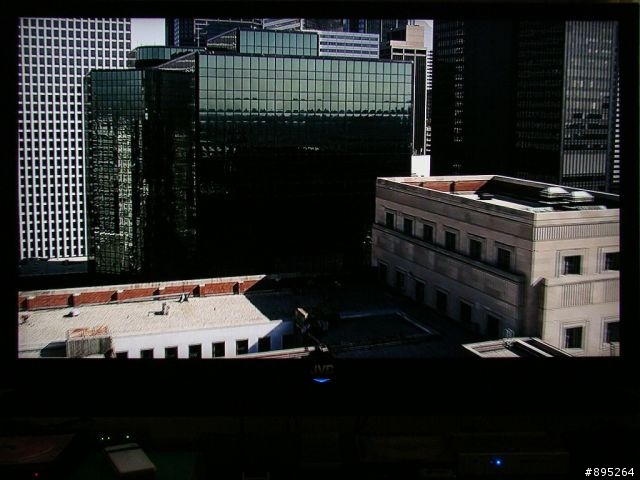

42WX70歸位~準備開機測試



累了~稍作休息~看看戶外的檳榔樹



這禮拜才裝好的第四台~財政部長專用訊號源

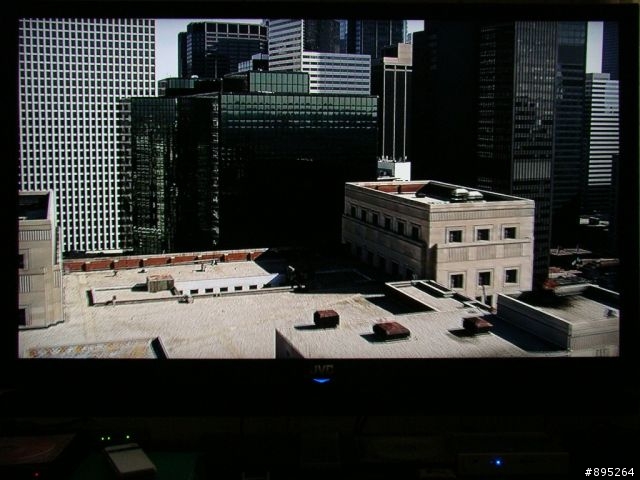

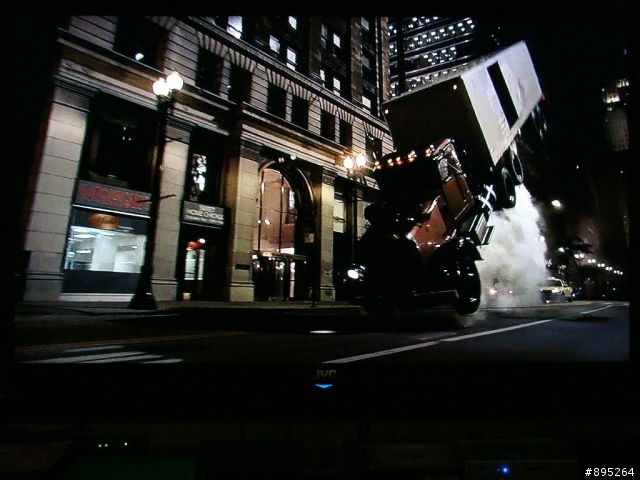

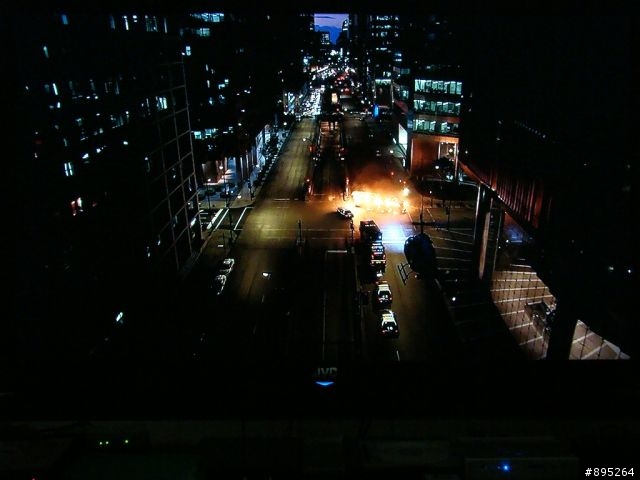

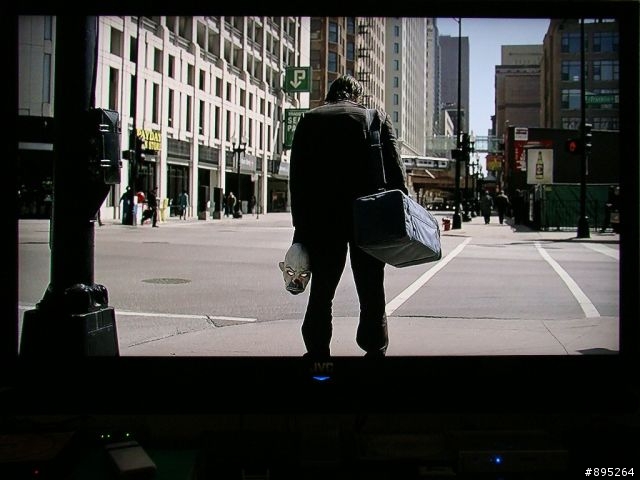

某會友專程帶來的蝙蝠俠-黑暗騎士(1)



某會友專程帶來的蝙蝠俠-黑暗騎士(2)



某會友專程帶來的蝙蝠俠-黑暗騎士(3)



某會友專程帶來的蝙蝠俠-黑暗騎士(4)



某會友專程帶來的蝙蝠俠-黑暗騎士(5)



某會友專程帶來的蝙蝠俠-黑暗騎士(6)



某會友專程帶來的蝙蝠俠-黑暗騎士(7)



某會友專程帶來的蝙蝠俠-黑暗騎士(8)

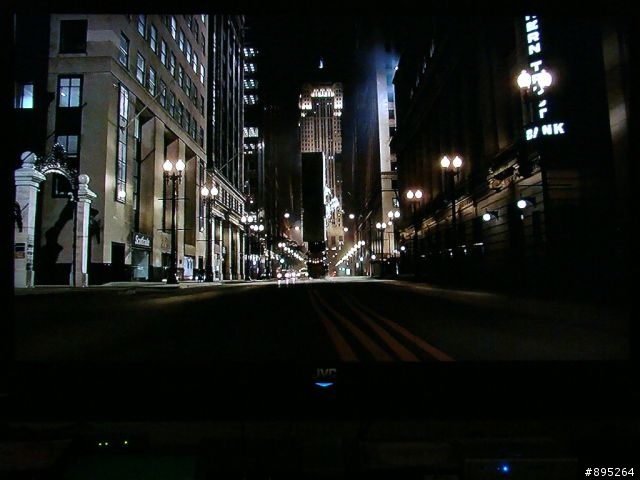

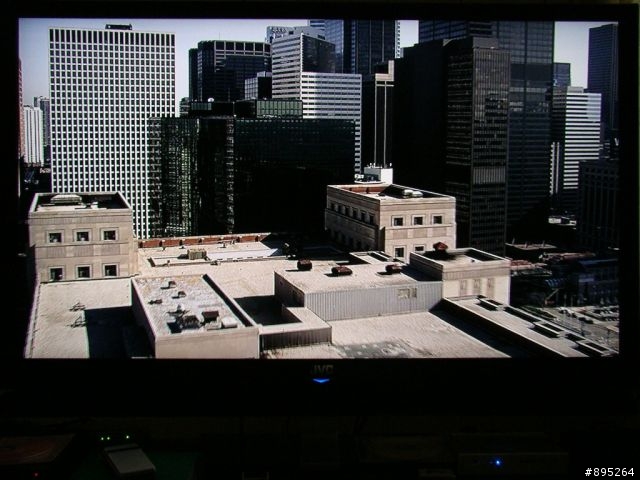

另一位會友帶來的007首部曲:皇家夜總會(1)



另一位會友帶來的007首部曲:皇家夜總會(2)

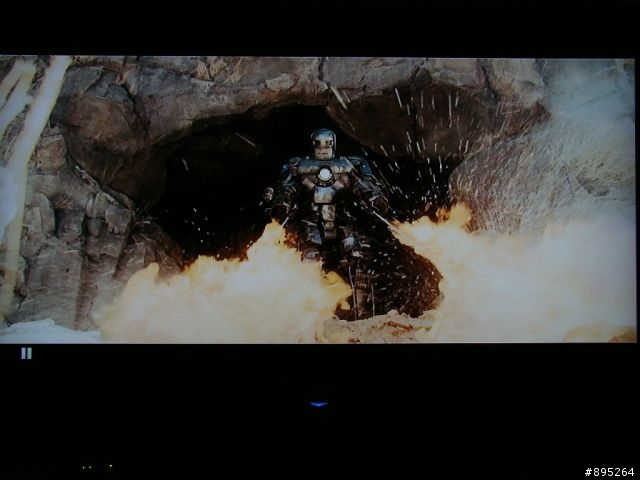

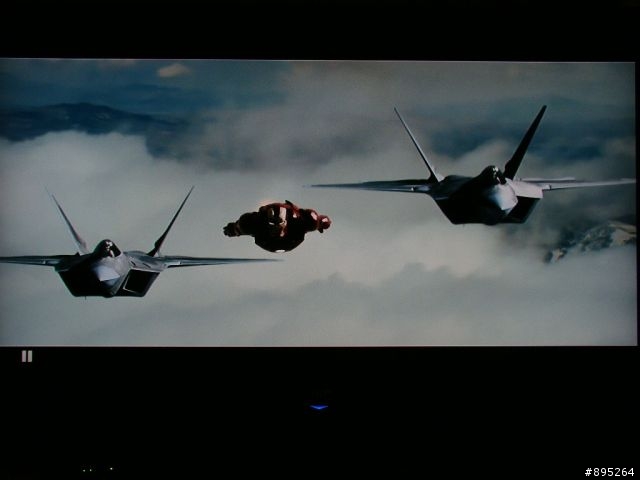

小弟的鋼鐵人(1)



小弟的鋼鐵人(2)

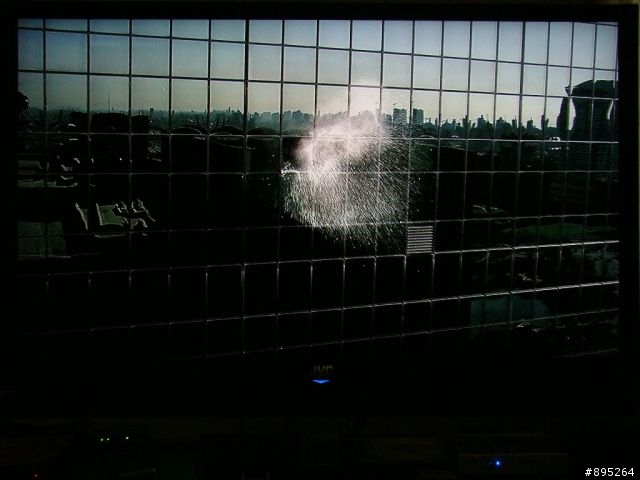

現場參與活動的會友要求要看的FPD Benchmark Software

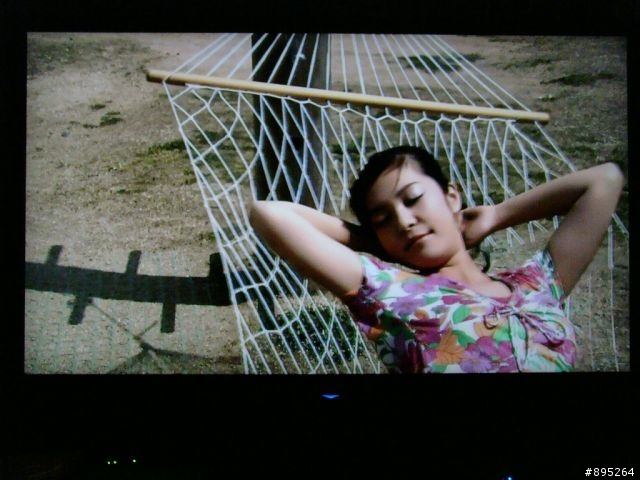

FPD Benchmark Software-Resolution 04.Hammock

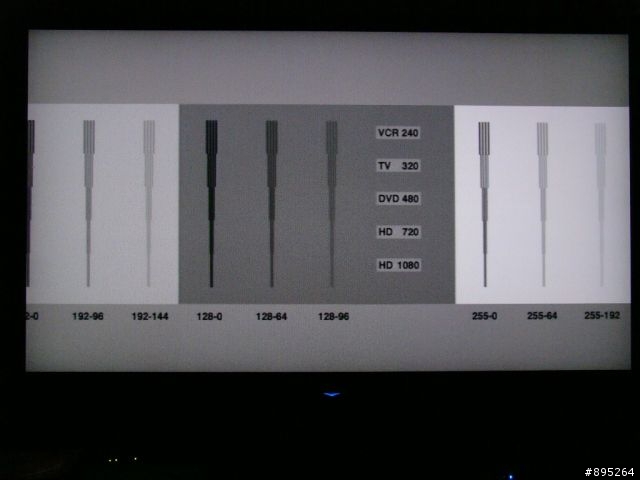

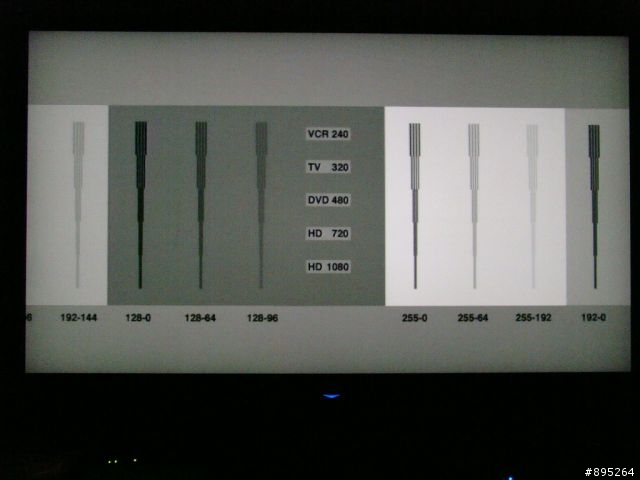

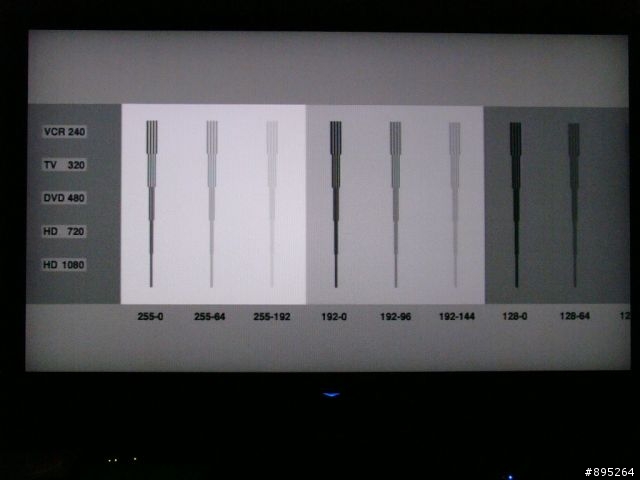

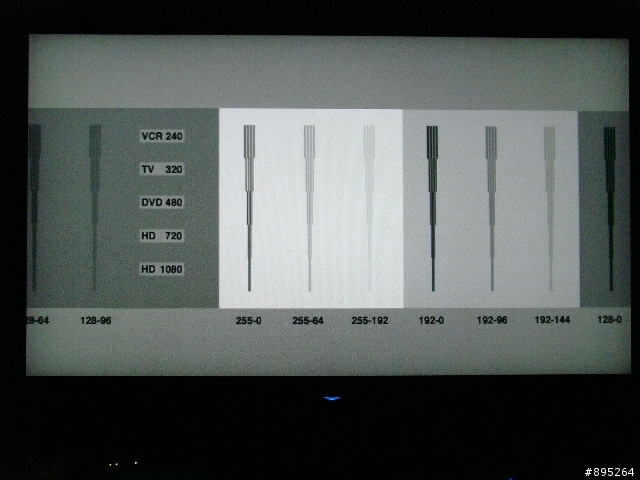

FPD Benchmark Software-Resolution 02.Resolution Pattern(1)



FPD Benchmark Software-Resolution 02.Resolution Pattern(2)



FPD Benchmark Software-Resolution 02.Resolution Pattern(3)



FPD Benchmark Software-Resolution 02.Resolution Pattern(4)



此次解剖文就此結束~感謝各位會友的支持~別忘了幫小弟加分喔~
