規格
O型絕緣端子[5.5-4]&[1.25-4]或是稱呼R型絕緣端子
Y型絕緣端子[5.5-4]&[1.25-4]&[1.25-3]
http://i.imgur.com/cVlbszK.jpg
2.電線
1.25mm平方-黃色
http://i.imgur.com/QRvkXZW.jpg
3.工具
剝線鉗
型號HT-223多功能剝線鉗
便宜好用壞了再換新的，優點:體積小方便攜帶\小空間的配線這隻都能使用
缺點:第一次使用須調整好把手上的螺絲位置，好讓剝線鉗刀孔適合要剝的線徑，刀孔太小會傷到銅線太大則會線皮剝不開，或是很費力
調整好後就需練習技巧才能輕鬆的把線皮剝開，會用的人會當它是寶，不會用的人就會認為便宜買到爛工具，所以技術還須練習或是請人教學示範
http://i.imgur.com/BkHQ6tO.jpg
http://i.imgur.com/zRnuV9v.jpg
http://i.imgur.com/Rxguidp.jpg

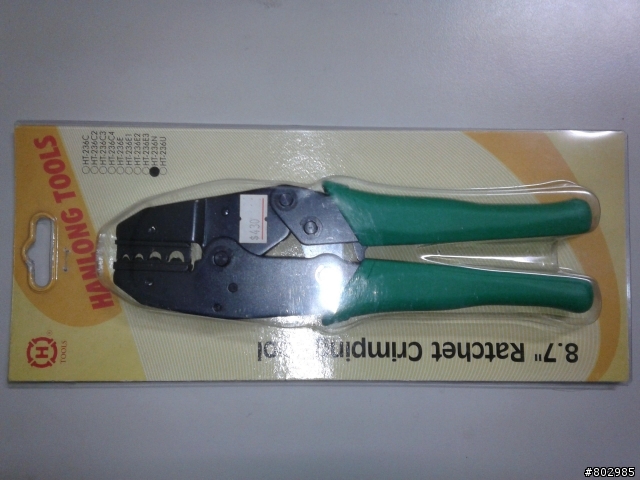

壓著鉗
型號MH-155絕緣端子壓著鉗
http://i.imgur.com/wUOLWwJ.jpg
http://i.imgur.com/qbvXfGN.jpg
http://i.imgur.com/zSVjjTS.jpg
http://i.imgur.com/JUhfRGT.jpg
http://i.imgur.com/8R9rRRz.jpg
http://i.imgur.com/9anBW64.jpg
http://i.imgur.com/ihIBg6w.jpg
http://i.imgur.com/pEZwu58.jpg
http://i.imgur.com/csZSnuU.jpg
http://i.imgur.com/6F9u7rJ.jpg
4.檢查剝線鉗剝皮後銅線有無刮傷
（1）先剝去第一段
http://i.imgur.com/wG6UZJt.jpg
http://i.imgur.com/DYKKINL.jpg
（2）再剝去第二段
http://i.imgur.com/2kURiSC.jpg
（3）檢查銅線外表需用指甲刮看看第一段剝線的刀口位置，有無被刀口割傷假如有傷到就代表剝線鉗沒調整好，或是用錯技巧
用錯工具來剝線也會傷到銅線
http://i.imgur.com/bCfqrbM.jpg
5.剝線長度
為了看清楚絕緣端子結構我將黃色絕緣部位剪開來
http://i.imgur.com/fnKyoN0.jpg
要剝多長可參考絕緣端子右邊螺絲孔靠左側有一條直線，也就是說剝好線後放進絕緣端子裡，將線向右邊螺絲孔推到底而銅線不會超過那條直線就可，
剝線長度也不能太短一定要比黃色絕緣層內的，端子圓柱體長才算正確
http://i.imgur.com/qfinRat.jpg
http://i.imgur.com/SVGpfl4.jpg
6.壓接
端子的規格要放對壓著鉗位置
http://i.imgur.com/C73XLrG.jpg
壓著鉗1.25紅色的位置就放1.25的絕緣端子
http://i.imgur.com/RSq0v1K.jpg
將剝好的線頭放入絕緣端子用力給他壓到底，壓著鉗才會鬆開
http://i.imgur.com/2x6wukx.jpg
7.檢查有無問題
http://i.imgur.com/OwEvFtX.jpg
可用力拉看看端子是否會鬆動鬆脫
http://i.imgur.com/cGzQyb7.jpg
http://i.imgur.com/wLYGzsI.jpg
http://i.imgur.com/8QQOBLE.jpg
壓接後的形狀
http://i.imgur.com/I0qyk7X.jpg
