jeubow wrote:
推k大您的這句話~，...(恕刪)
嗯..
有這樣的問題 ,可以試試在自製的排插內線路分開並聯.. 彼此的干擾會小很多
自製的排插 ,參考看看
個人積分：158分
文章編號：8452870
個人積分：826分
文章編號：8452956
，該不會連"金啊水"都用上了吧!!
個人積分：158分
文章編號：8453141
個人積分：158分
文章編號：8453259
(現在.. 插檯燈
個人積分：262分
文章編號：8454594
個人積分：0分
文章編號：8456665
個人積分：158分
文章編號：8461464
ryan4825 wrote:
光那各外殼就超過樓主...(恕刪)
唔..
大大 ,您誤會了.. 我只是提供一個解決 "排插間干擾" 的方式
因為即使是廠製的排插 ,也很少看到其內部線路是這樣設計的..
而蓋世特.. 不是它不好
而是 ,若買同價位的非濾波排插應該會更為理想
不過 ,其實這個排插也蠻好玩的.. 只是要稍改一下
po一個簡易的改法給大家參考:

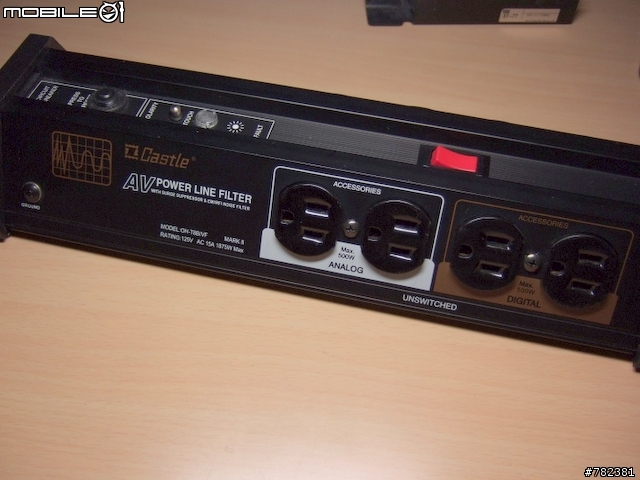

我的蓋世特 ,是最基本款
背後有2顆鉚釘 ,因此.. 注意: 拆開一定會破壞保固
周邊的4顆螺絲解下後 ,下方的鋼板以側滑的方式打開
內部線路 ,還算整齊
翻過來 ,要把這個塑帽旋開才能解下電路板

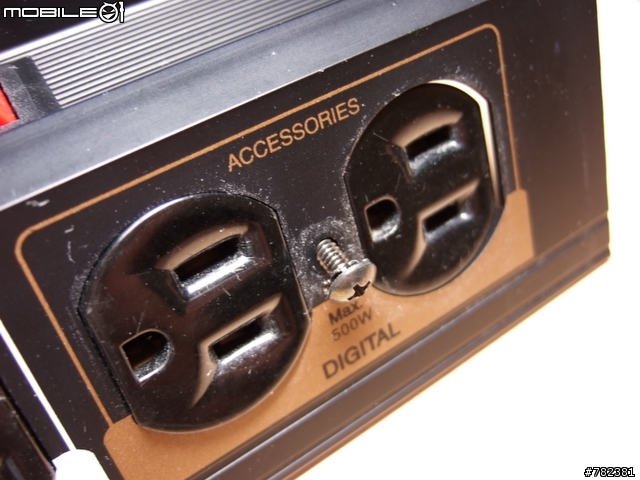

其壁插孔為標準設計 ,可以容下標準型的壁插
因此若有大大想換換味道 ,亦可以購買其它廠牌壁插自行更換 (這麼做無須使用烙鐵)
將螺絲解下 ,以方便修改..
這個就是它的濾波迴路 ,原件其實不多..
輸入端部分 ,可以看到地線確實有迴路 (有些廉價排插地線為空接)
copper "製" 的壁插 ,為基本的款式 (昏)
看得太快 ,還以為是cooper的壁插
解焊其中一組線路..
原廠是用銅殼包住線 ,我是用吃錫的方式.. 方便插入壁插中
注意一點 ,我有將輸入的水火線接到pcb另一側 ..以方便連接直入的線 (其實非必要)
只有這組壁插為直入.. 未經過濾波
其實 ,我覺得這款設計最好的是這個盒子.. 為直式 /方形的混合
底座非常穩固 ,約60度角傾斜也十分方便插拔.. 當時也找過不少音響的排插盒 ,可惜都沒有類似的設計..
完成圖 ,外觀基本沒變
這算是很簡易的改法 ,只要會用烙鐵即可做到
另外 ,也可以試著聽聽 有/無 濾波的差異
給 有&想買 這個排插的大大參考看看
..百年の幻想，千劫の迷夢
