[DIY]自製USB DAC電路，徹底解決耳機電流聲音

AmanoTukasa

1分

51樓

AmanoTukasa

個人積分：1分

文章編號：6159213

真厲害，自已弄usb dac出來@_@

想到我花了快七張的小朋友娶回來的corda move接usb會有雜訊時就很想摔機...Orz

f08077

30分

52樓

f08077

個人積分：30分

文章編號：6221879

只能說大大您真強看來你大學或者碩士也是電子電機相關科系的八

uoxguju2003

16分

53樓

uoxguju2003

個人積分：16分

文章編號：6247652

DIY 真是王道呀, 可是一般人洗不出PCB Layout吧

給您拍拍手

yusiki

2分

54樓

yusiki

個人積分：2分

文章編號：6500798

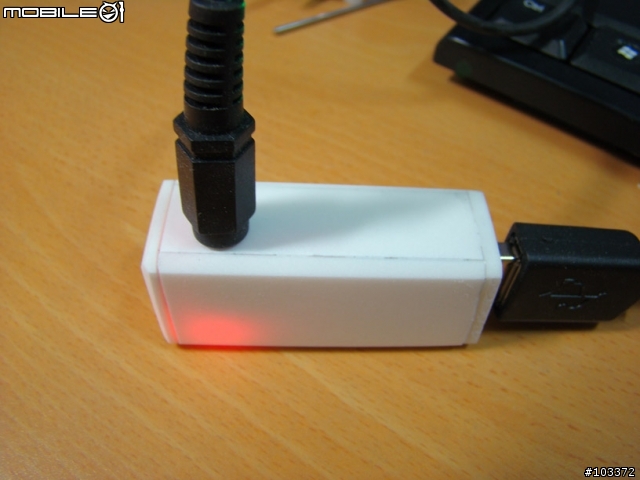

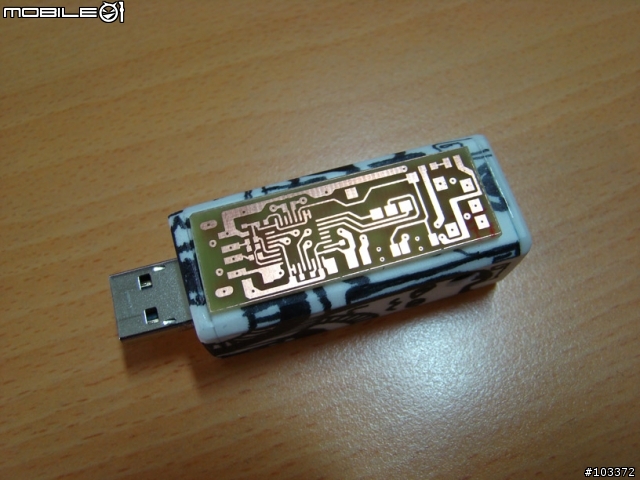

小弟也跟著做了一個

但有幾個SMD電容找不到只好使用金屬皮膜電容接引線悍上去

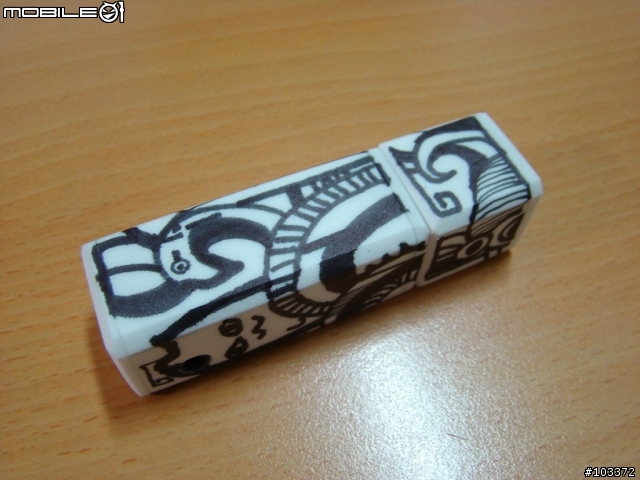

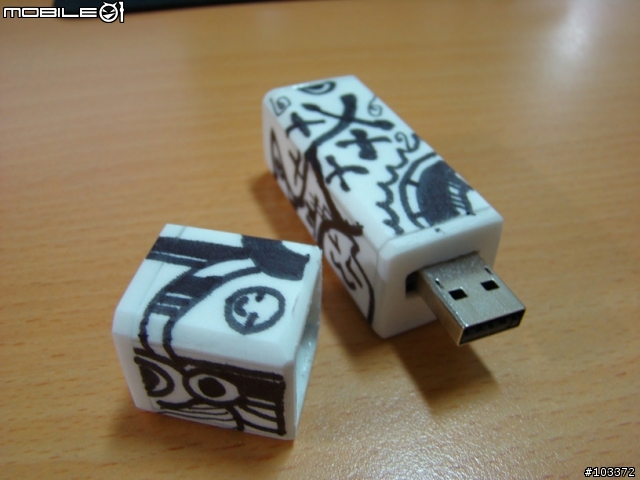

加上外觀實在是其貌不揚把平常做模型改造用的塑膠板拿來幫他做了一個家

暫時在上面亂塗鴉過陣子在幫她上美美的顏色跟亮光保護漆

anddyy

40分

樓主

anddyy

個人積分：40分

文章編號：6506755

哈哈～真不錯～

對了你可以多拍幾張焊好元件的圖片嗎

看到有人透過我提供的檔案實做出來，這種感覺真奇妙。

weiji0626

0分

56樓

weiji0626

個人積分：0分

文章編號：6511221

請問各位大大～
你們都用什麼軟體繪圖的啊？
若要洗版子的話，你們是用什麼軟體？（我指的是板子上layout喔）
謝謝！

yusiki

2分

57樓

yusiki

個人積分：2分

文章編號：6512786

anddyy wrote:
哈哈～真不錯～對了你...(恕刪)

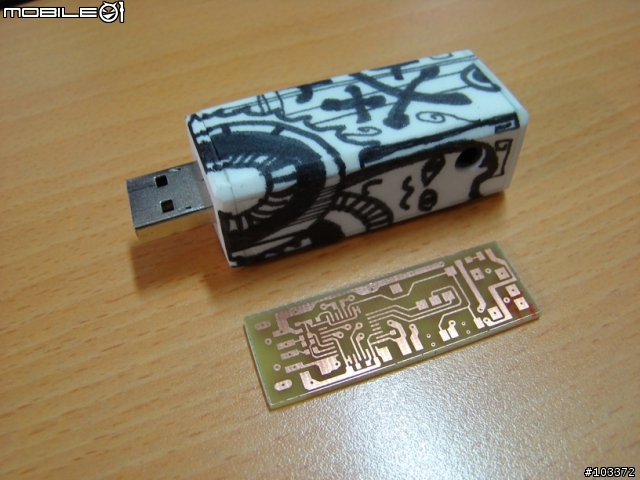

本來要拍的發現裝進去殼裡還蠻剛好的

拿下來的話怕電容會扯下來又要焊實在很懶惰

就四顆1u的是牽線出來然後焊上金屬皮膜電容很好笑

要是沒那四顆，殼可以做小一點

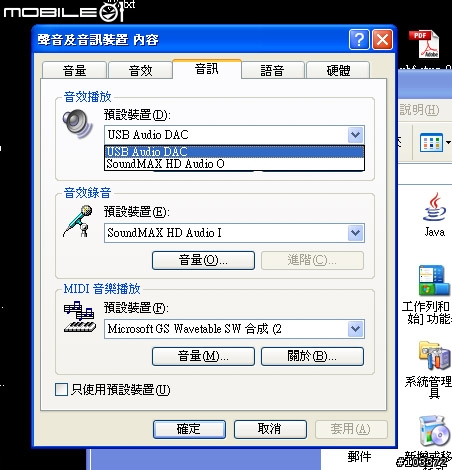

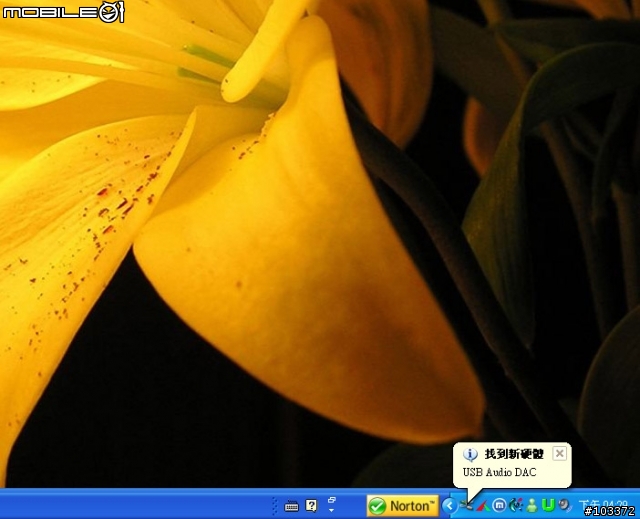

晚點補上在windows的畫面，都忘記了

順便回 weiji0626

板子就去買有顯影劑的PCB 然後就曝光再來顯影然後蝕刻

網路找一下會有教學，其實部會太難

只是說沒接觸過會有一點心理障礙吧，洗過一次就覺得很簡單啦

skid row

4分

58樓

skid row

個人積分：4分

文章編號：6513934

哇!

猴腮雷啊!

我也在為耳機的"滋滋"聲煩惱...唉..

只可惜我不是相關科系的

板大講解的很清楚.但..我還是鴨子聽雷阿!

是很想跟版大說能不能代客訂做

不過版大已經先說"不"嚕

只好再找解決方案了....煩惱'滋滋聲"中

anddyy

40分

樓主

anddyy

個人積分：40分

文章編號：6514836

yusiki wrote:
本來要拍的發現裝進...(恕刪)

四顆1uF? 你是指給IC電源的旁路電容是吧，那如果你買不到1uF(105)的SMD陶瓷電容
那你改用0.1uF(104)的SMD陶瓷電容應該也可以，不會影響IC work

那你47uF的那幾顆電容式採用什麼的，因為也滿難買的

最後補一下你你試聽的結果如何吧～電流聲一定是消失的，那音質部份呢？
畢竟我是屬於木耳等級，所以就交給專業的耳朵來評分

weiji0626 wrote:
請問各位大大～你們都...(恕刪)

在其他版上有介紹一些免費的PCB Layout軟體
[分享]“FreePCB”一套免費電路LAYOUT軟體介紹
學校大都使用protel，而我是採用OrCAD，LAYOUT軟體滿多種的，但是只要學會之後每一套其實都差不多，只是順手程度不同而已。

yusiki

2分

60樓

yusiki

個人積分：2分

文章編號：6517163

anddyy wrote:
四顆1uF? 你是指...(恕刪)

我是用47u的SMD 鉭質電容稍大一點點不過悍的上去

我寫錯了，是0.1u啦，104我沒用基層，因為我手頭上剛好就有金屬皮膜，不過就算用基層電容

還是得拉線，因為電容腳不夠細

關於音質的部分

我以桌機跟筆電的結果

是聽不出有什麼特別的，但可以發現的是，人聲好像都會變得比較尖也就是比較高

不過也還好，聽起來還算是正常

其他因為本人也是木耳，倒沒有覺得其他有很大差異

不過對筆電來說聽起來聲音就變得很純淨了這點倒是不錯

另外值得一提就是說因為這只有D/A所以出來聲音會比較小

要到音量控制調大聲音，或另外在接到耳擴上
