調適小管機6AQ5推W3-1878

周未本來是用曙光6n2+FU-32並管推w3-1878 3吋全音域叭。
聽起來,總覺得高頻不夠清析,用音頻產生器+示波器量一下6n2 頻率響應,可能是 6n2 高內阻的關係,-3db 點大約在20K 左右,覺得不太夠。
把電路改一改,前級換成北京的6n1, 6n1 特性跟 12at7 相近,內阻小約7-8K,換了之後,-3db 點似乎進步到 40K左右。
聽起來還是覺得暗,後來把fu-32從3極管接法改成超線性五極管接法,功率大了不少,高頻也比較高揚,聽起來好了不少,但聽久了,還是不習慣FU-32 5極管的聲音,聽久還是覺得有些刺耳。

把很久沒聽的 6AQ5小管機拿出來,重新改看看,看能不能推得好。
6AQ5 一直都用3極管接法聽,但以前試著推 w3-1878, 覺得有些吃力,所以就收起來一陣子。
試著把6AQ5改成 5極管超線性接法,並將前級改用比較好的 mullard 12at7 去推兩個德利方根6AQ5.
電路改完後測量如下:
圖中6AQ5陰極電阻用470和1.2K並聯得到一個適當的338歐電阻。
前級 -3db 點也過50K.

(前級 12AT7的陰極有加陰極電容,我用的畫電路圖軟体過期了,沒再繼買,加不了零件)



改完後,5極管模式推力好不少,高音聽起來也比較足,聽了一下午,覺得不吵。目前為止,聽起來順順的~

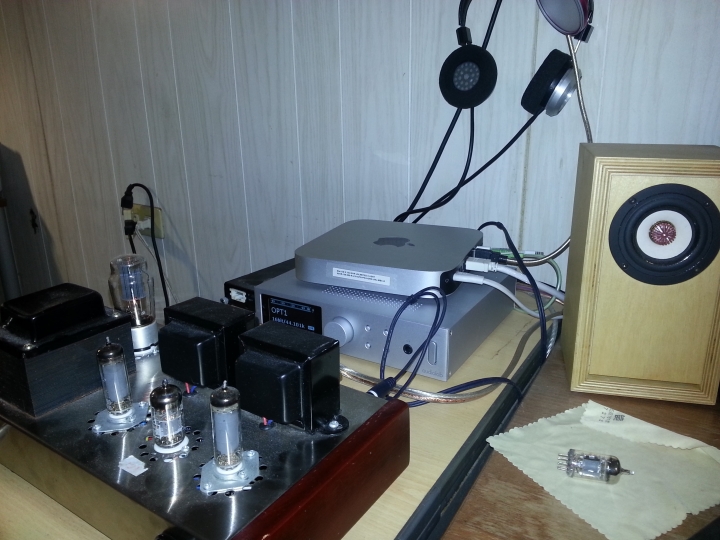

Mullard 12at7 + 德利方根6AQ5(5極管超線性接法)
老舊的機殼,上面還有不少灰塵沒拍乾淨,除了管子,里面的交連電容比較好的,其他零件有點不良。

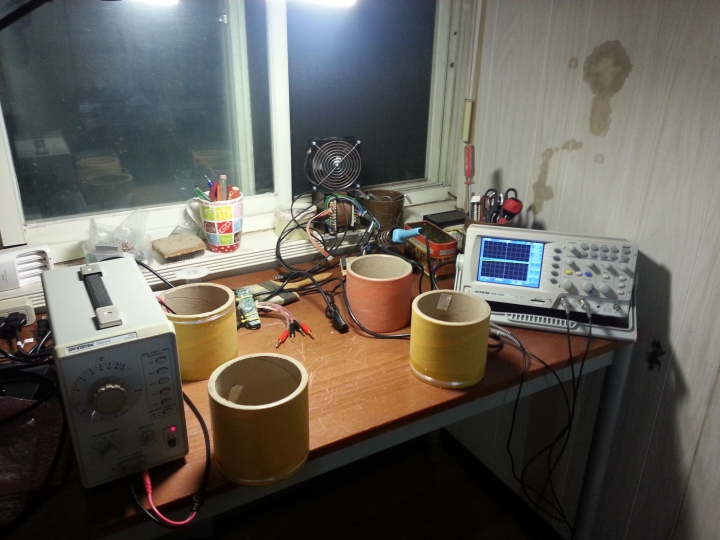

工作檯+ 音頻產生器 + 示波器,用來看放大率,頻響


2014-11-02 2:33 #1
股海神經 wrote:
周未本來是用曙光6n...(恕刪)


股海大器材真專業~

來捧場~一樣顏色的DAC



永遠不滅長征魂!!
jejir wrote:
股海大器材真專業~來...(恕刪)


MDAC 配300B 管機,很速配。
我的300B 也是這樣搭,聽了2年多了,聽不膩,家人也習慣喜歡這樣的聲音。
哈哈,我沒給你亂介紹,我自已聽了也滿意。

調管機,DAC 變得很重要,有好的DAC, 作管機 AB test 時,聽起來會比較準一些。
有時用喇叭聽不出來,會接上自已DIY的耳機轉接器用耳機去試聽。
耳朵試聽,也常會不準,會受心情影響,有時要抱著機器,去同好家比對請耳朵好的朋友聽,或直接用示波器看波形就算數了。
