請問有沒有推薦的dac直流電源

最近買了便宜的二手at ha26d dac
沒有原廠AC to 15VDC電源供應器

請問有大大推薦的嗎?牌子或型號

爬文有看到說可以用筆電的,不知可不可行,因為我直接量我的19V筆電供應器,沒有電壓,要插上筆電才有

目前暫時用Agilent E3646A+大電容,但總不可能一直用這麼大台的東西Orz

感謝各位





-----2019/05/20 更新------
還在修改LAYOUT

手癢先隨便仿評估板LAYOUT+CNC雕了一片來玩,看造型就知道效果很差

上面焊的電容值,基本上都是錯的,因為我手上只有10uF 16V,其他的還沒到貨

房間的電源也沒有Ground,量出來也不知道準不準,還是空載測



----------------------

---------------單 Port 測試--------------

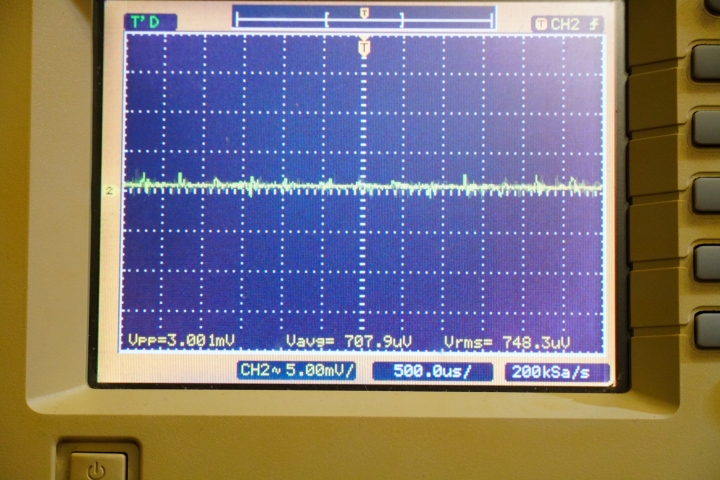

未接上LRS-75-15:

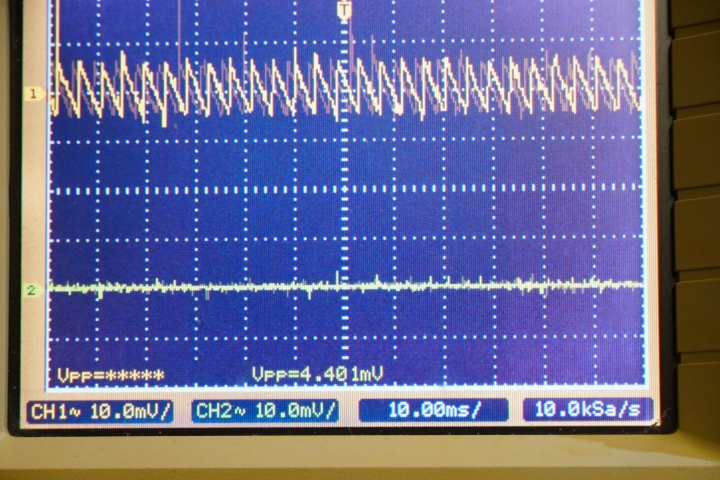

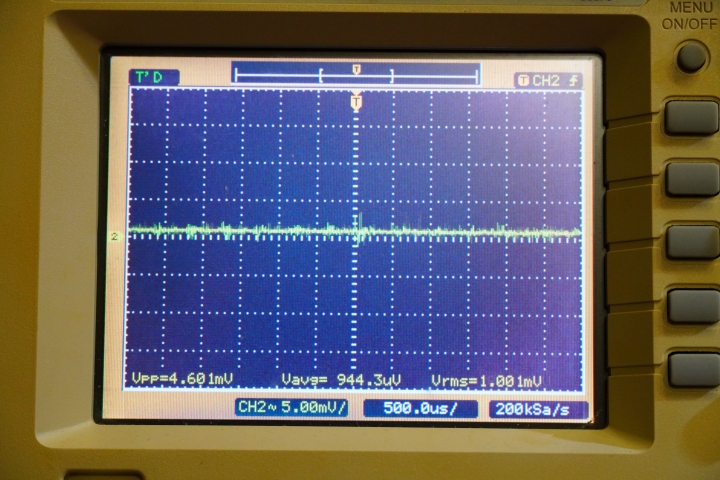

接上LRS-75-15:


---------------雙 Port 同時測試--------------

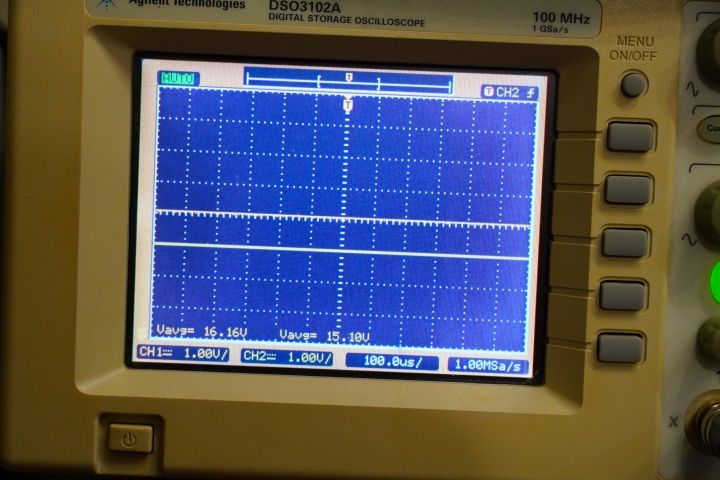

直流

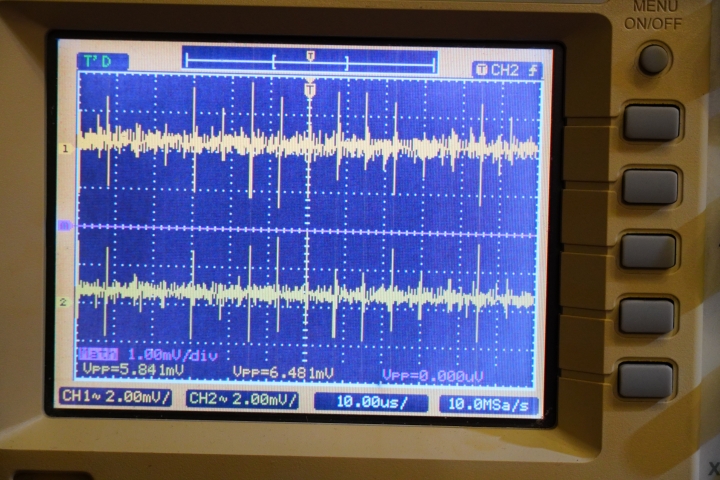

未接上LRS-75-15 :


接上LRS-75-15 :
2019-05-03 11:14 #1
考慮到樓主是購買便宜2手品,應該不會想花太多成本。
原廠附只是一個普通的Adapter (15V 1.2A),用上筆電的應該好不少,如果有閒置的可來利用。
電壓19V -> 15V的問題可以考慮找個LM2596 DCtoDC模組來降壓。成本約百元,自己施作也不困難。光華地下街電料行有成品或上拍賣網搜尋關鍵字。TI LM2596本身還具有穩壓能力。

當然直接去光華買個15V最省事

用Agilent直流源應該不用再加什麼大電容 (??),ripple才3mV,

luxor_w wrote:
考慮到樓主是購買便宜2手品,應該不會想花太多成本。
原廠附只是一個普通的Adapter (15V 1.2A),用上筆電的應該好不少,如果有閒置的可來利用。
電壓19V -> 15V的問題可以考慮找個LM2596 DCtoDC模組來降壓。成本約百元,自己施作也不困難。光華地下街電料行有成品或上拍賣網搜尋關鍵字。TI LM2596本身還具有穩壓能力。

當然直接去光華買個15V最省事

用Agilent直流源應該不用再加什麼大電容 (??),ripple才3mV,(恕刪)



我是剛好有多的筆電19V的 先試試降壓穩壓器好了

我拿我家的其他15V Adapter接上示波器 都會有100~300mV的脈衝害我都不太敢用

Agilent供應器上的大電容我買來的時候就一直掛在上面 就沒想太多了

asps946701 wrote:
我是剛好有多的筆電19V的 先試試降壓穩壓器好了




15V 1.2A 你用19V,不怕燒掉?
就算再加上用一個降壓?這麼麻煩?

http://www.b2c-battery.com.tw/asus-15v-1.2a-adapter-online-2.html
網路上GOOGLE 一下,台灣有這麼多電子零件專門店,怎麼會買不到?

如果買變壓器沒問題,要好聲音,不如從110V的源頭處理,
買個穩壓器或買具有穩壓、防雷擊突波保護功能的UPS 不斷電,還比較乾淨。
asps946701 wrote:
最近買了便宜的二手at...(恕刪)


那就推個ifi ipower,號稱ripple uv級別


森林 wrote:15V 1.2A ...(恕刪)


可能沒看懂,樓主有解釋。
樓主手邊有15V,但接在示波器上看有100mV-300mV的變動量,可能是ripple,樓主說不敢用。所以想利用手邊筆電19V,基於預算考量想直接利用。

--------------------------------
一般ACtoDC adapter不會是完美直流,夾雜一定的交流電壓變動量沒濾除(ripple)。常見標準是<1%。台達電醫療級電源供應器也是開這個規格。

舉例15V <1%會有<150mV的ripple電壓範圍內變動(先不計波型)。不知道樓主100mv-300mv是波型的上下緣,這還算正常。如果是上下各有100mV-300mV,就比較大了。

-------------------------------
音響中除了用大型電解電容來濾波(擴大機通常最大的那一對),還有用穩壓方式減少ripple,上面提到的LM2596這類就是TI電源IC,但穩壓器會造成電壓損失,所以還有低壓降LDO IC,不少低電流裝置或訊源採用。至於交換式電源對ripple處理也有不同.............(先偷懶,打字好累)

穩壓IC實例
luxor_w wrote:可能沒看懂,樓主有解釋。
樓主手邊有15V,但接在示波器上看有100mV-300mV的變動量,可能是ripple,樓主說不敢用。所以想利用手邊筆電19V,基於預算考量想直接利用。

--------------------------------
一般ACtoDC adapter不會是完美直流,夾雜一定的交流電壓變動量沒濾除(ripple)。常見標準是<1%。台達電醫療級電源供應器也是開這個規格。

舉例15V <1%會有<150mV的ripple電壓範圍內變動(先不計波型)。不知道樓主100mv-300mv是波型的上下緣,這還算正常。如果是上下各有100mV-300mV,就比較大了。

-------------------------------
音響中除了用大型電解電容來濾波(擴大機通常最大的那一對),還有用穩壓方式減少ripple,上面提到的LM2596這類就是TI電源IC,但穩壓器會造成電壓損失,所以還有低壓降LDO IC,不少低電流裝置或訊源採用。至於交換式電源對ripple處理也有不同.............(先偷懶,打字好累)

穩壓IC實例。
.(恕刪)

其實是DIY小惡魔持續發作中,看到性能不錯的就想自己搞搞看,已經在layout了,我另外查到TI TPS7A47這顆好像也不錯。

我家的15V Adapter 拿起來都超輕的,其實脈衝大也不意外,0點上下都會跳100-300的脈衝

森林 wrote:
15V 1.2A
15V 1.2A 你用19V,不怕燒掉?
就算再加上用一個降壓?這麼麻煩?

http://www.b2c-battery.com.tw/asus-15v-1.2a-adapter-online-2.html
網路上GOOGLE 一下,台灣有這麼多電子零件專門店,怎麼會買不到?

如果買變壓器沒問題,要好聲音,不如從110V的源頭處理,
買個穩壓器或買具有穩壓、防雷擊突波保護功能的UPS 不斷電,還比較乾淨。..(恕刪)


我當然知道這直接用錢解決最快最省事,直接買台音響用線性電源+專線就好了

但是我的DIY小惡魔發作中

asps946701 wrote:
我當然知道這直接用...(恕刪)


現在最新的方案是lt3045並聯,對岸也有套件可買,樓主有能力做就更讚了
我有一個 DAC 是 RME adi-2 dac
這是我的電源解決方案
你也可以買到 15V 或別的廠牌
這是不同於線性電源的方式DIY

ETA ESS150-12 150W 12V Power Supply
