[分享] 誰說ATI Eyefinity只能玩遊戲？ 波折不斷的專業三螢幕CAD繪圖機！

大家好

跟各位分享一下小弟組三螢幕電腦的心路歷程

希望能幫到一些想組三螢幕卻又有點怯步的朋友


前言：

我組三螢幕機並非遊戲用途(雖然偶爾會玩一下...)

這台電腦也並非一開始就是三螢幕

一開始只配了一台16:10的BenQ G2400W(解析度1920*1200)

圖說↓：動工前的配置


會想動三螢幕的主要原因是可以邊畫圖、邊看資料及邊上網

如果有在畫CAD的朋友應該知道如果只有一個螢幕會有多不方便

甚至有時候乾脆把資料印出來看紙本

而想組三螢幕需再找兩塊同樣16:10的螢幕來用

所以才在前幾天發了一篇這樣的文

[抱怨] 為什麼市面上的16:10螢幕越來越少了？

雖然我知道DELL還有做

但是畢竟預算有限啊

最後折衷的辦法還是買16:9的吧

且在多重的規格及預算中選到最符合理想的Acer P246H

Acer P246H詳細規格請按此


本文：

好！既然都分析玩了！

那就帶回家吧！

另外

就如大家看到動工前的樣子

我的桌子大概就跟一般人家拜拜用的差不多大

只是是實木做的

沒有多餘的空間多擺兩塊螢幕

解決的方法就是把液晶螢幕鎖在後方的木製書櫃上

圖說↓：坐公車去買回來的，兩塊24吋加上螢幕架真是有夠重！


圖說↓：還蠻"彩色"的外箱


圖說↓：兩個螢幕支臂(不可微調，這可累死我了！等等會做解釋)


圖說↓：螢幕開箱，真的很大台呢！


圖說↓：經過一番丈量、施工之後，組好啦！


圖說↓：後面就這樣處理吧！


到此告一段落！

正常的開箱文應該到此就該結束了

但是我的噩夢現在才開始！

非常天真的我一開始以為獨立顯卡上有幾個PORT就能支援幾台螢幕

聽起來及邏輯上也頗合理

我只能說動工前沒做足功課真該死

我的GIGABYTE GV-N260OC-896I只支援兩塊螢幕

圖說↓：GIGABYTE GV-N260OC-896I


要支援三螢幕可以

請再多插一張做2WAY SLI

忙到現在已經晚上九點多

眼看NOVA十點就要關門

趕緊打電話求救及上網找資料

感謝朋友們的幫忙

趕緊飛奔到NOVA買了一塊MSI R5770 Hawk

圖說↓：MSI R5770 Hawk


好！

事情應該可以畫下圓滿的結局了吧？！

錯了！

又是另個噩夢的開始

這張5770有三個PORT(DVI*1、HDMI*1、Display port*1)

因為我沒有Display Port介面的螢幕

我還自以為很聰明的去買了一個貴貴的Display Port轉HDMI的轉接頭

圖說↓：貴貴的Display Port轉HDMI的轉接頭


非常開心的全部接上去！

我只能再一次說動工前沒做足功課真該死

我又再一次天真的認為既然這張顯卡已經支援三螢幕

那就全部插上去搞定啦！

事不如己願

只能顯示兩個螢幕

看來事情不是憨人所想得那麼簡單

再次上網查

要開啟ATI Eyefinity的先決條件是

"必須要有一個螢幕支援Display port，且不能使用Display port轉DVI/HDMI的方法"

我心裡想.....死了！有Display port的機種不外乎DELL的

且價前動輒16000~18000元

哪有這種閒錢去買這麼高檔的螢幕呢？

再次上網查

我只能說"科技始終來自於人性"

竟然有針對這種情形推出的"主動式DisplayPort轉DVI"！

怎麼會有這麼方便的東西呢？！

沒有DisplayPort，3個DVI也能組Eyefinity三螢幕

真是讓此時心情已跌到谷底的我心花怒放啊！

馬上上網查

真的跟文章裡面敘述的一樣

短短一條線要一千多元

不管了！買吧！

過了一天到貨了

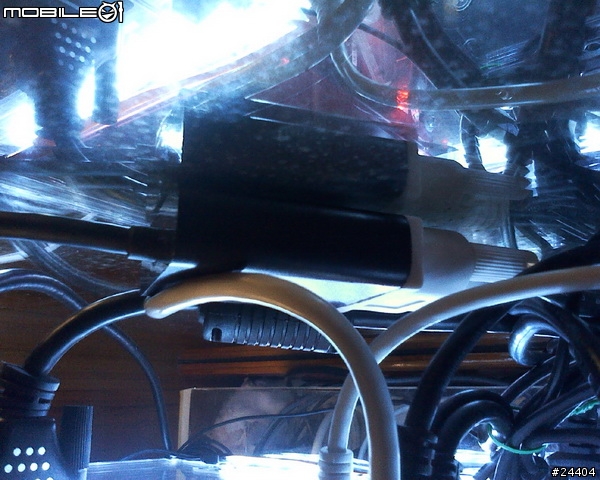

圖說↓：中間那個黑盒子就是主動式DisplayPort轉DVI，忘了先拍照就裝上去了，太興奮啦！


在秀畫面給各位前我要先解釋不可調螢幕支臂為什麼會累死人

其實字面上應該也已經解釋為什麼會累死人了

"不可調"螢幕支臂！

圖說↓：相信各位都看得出來了，我不用做解釋了...



所以啦！

在這邊要告訴各位請慎選角架！

好吧！

看畫面吧！

圖說↓：經過數番波折後終於看到預期中的畫面啦！


眼尖的人應該已經發現這是高雄市運了

這張照片是在高雄市運還在施工的時候拍的(如果想要照片，請於本文最底下下載！)

但是大致上已經快完工了

接下來進入重點！

三螢幕CAD繪圖機

圖說↓：三個螢幕都有SolidWorks！並不是畫面複製的喔！


圖說↓：三個SolidWorks確實都能工作喔！對我來說真是天堂啊！


雖然能開三個

但是不知道這樣CUP及顯卡夠不夠強

正常繪圖只會開一個

圖說↓：完工照！



使用心得

如果談三個螢幕獨立使用(不開ATI Eyefinity)

就已經達到我的預期

但是如果三個螢幕合起來用(開ATI Eyefinity)

因為中間螢幕解析度/畫面比例不同的關係

原本1920*1200的解析度被1920*1080拉長到1920*1200

比例顯得非常奇怪

就是為了配合左右兩塊的解析度1920*1080

所以如果要玩ATI Eyefinity建議還是要用三塊一樣的螢幕比較好

希望這篇文對想組三螢幕的朋友們有幫助

圖說↓：不知道有沒有人注意到我的電腦呢？


謝謝各位！
