小三動S107的SMT 開關被扳斷了如何維修是好?

月犽狼

0分

11樓

月犽狼

個人積分：0分

文章編號：20290999

沒屋頂搜尋切換開關 100PCS
應該是這一種

wawalal

42分

樓主

wawalal

個人積分：42分

文章編號：20296889

感恩看起來是一樣的這價錢也合理多了區區一個SMT開關居然要40還要運40實在OOXX

不過買100個 150元....... 我是要飛到民國幾年阿 @@

去求他賣我一兩個當sample看看 ^^

要解銲這麼多隻腳銲槍是沒辦法的要用熱風槍吹但是小弟技術力有限打算先將飛機解體到看不出這是玩具後再拿給線上維修人員請專門修板子的幫忙換一下嘿嘿嘿

月犽狼

0分

13樓

月犽狼

個人積分：0分

文章編號：20354914

沒錯用對工具省時省力
用焊槍配合吸錫線也是夠嗆

kakkoii12

5分

14樓

kakkoii12

個人積分：5分

文章編號：20355895

今天回收一架被外甥搞掛的 S107,上旋翼橫軸斷了,
SMT 開關也掛了................. 好樣的!

要修這個開關焊接功力小弟實在太差了...........
打算接兩條線出來,找個最小的正常兩段式開關,改成外接式算了............

wawalal

42分

樓主

wawalal

個人積分：42分

文章編號：20362746

K大那個不是用焊槍拔的那個有七個腳等到銲槍把後面銲點融化時前面早就又凝固了一般是用熱風槍跟吹頭髮那個一樣只是更熱風口更小更集中不過一般人很少用到又比較貴千把塊吧不是很實際一般人是用一種吸錫槍大約兩百塊吧用焊槍把銲腳的錫融掉然後用吸錫槍把錫吸掉

沒屋頂有人賣應該是一樣的開關只要150元 .......100個不拆賣 orz

100個是要用到民國幾年阿也有位大大需要十個左右其實不是金額問題是實在用不到那麼多是要修107修到讓它再飛十年嗎

兩光水電工

4分

16樓

兩光水電工

個人積分：4分

文章編號：20366320

樓主:不一定要買一樣的開關,可以自行DIY改裝,頂多是鑽(挖)個洞鎖上後再拿線從機板延伸出來就好了,怕不好焊做個插頭外接都可以呢...你住市府站附近就可以一同相互研究....搖控的零件買起來就是一個"貴"字...DIY創意無限咩....

kakkoii12

5分

17樓

kakkoii12

個人積分：5分

文章編號：20373511

wawalal wrote:
K大那個不是用焊...(恕刪)

我我我............沒那麼專業的工具啦~~~
看看可否不解焊,直接多焊兩條線出來........還沒拆板子,不知道機會大不大?
不然..............怎麼搞阿???暈~

kakkoii12

5分

18樓

kakkoii12

個人積分：5分

文章編號：20521989

焊工不佳,只好找其他方法解決 S107 的開關問題~~

去電料行找了"非SMD"裡面比較小的開關回來 DIY!

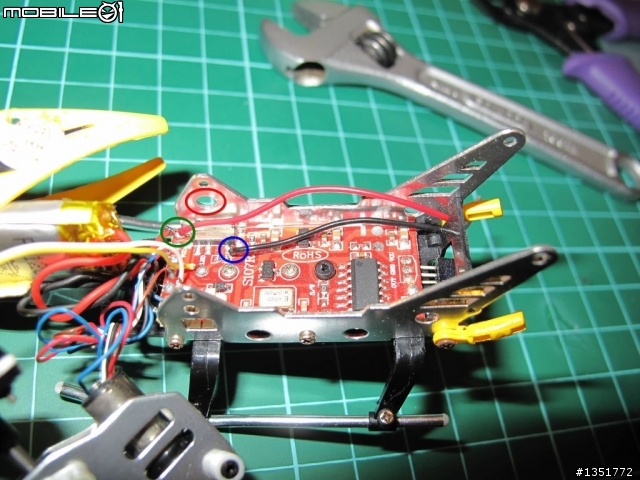

原本的開關7個接腳,用電表確認後,只有照片中藍色那根腳跟其他六根腳不通,其他六根腳都是短路的,所以這裡焊一根黑線!! 另一條紅線就隨便選囉!我選跟電池正極相接的點(綠色圈圈),因為那個點最大,最好焊........
