[ 硬漢工作室 ] 海賊王手足球桌

休閒度假風的海灘足球場


『草帽海賊團』的主場 ~ 象徵九人的骷髏圖案一定要的


『草帽海賊團』列陣 !!!


『無嘴粉紅貓海賊團』列陣 !!!


面對「草帽海賊團」三大高手
「無嘴粉紅貓海賊團」嚇的不成貓形了 !!!

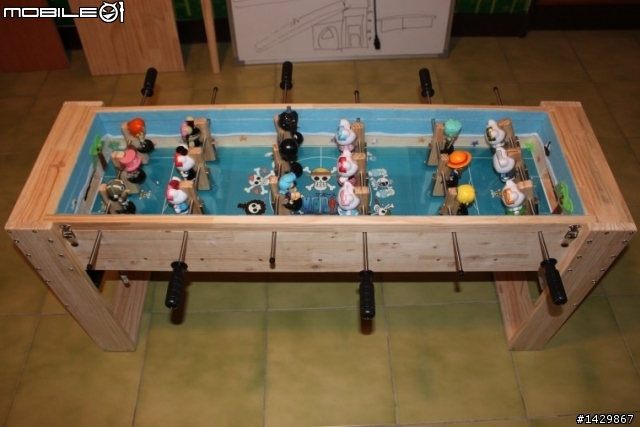

楚河漢界 ~ 兩軍對壘


放上固定上框架
扣上兩側勾扣以防等一下戰況太激烈 !

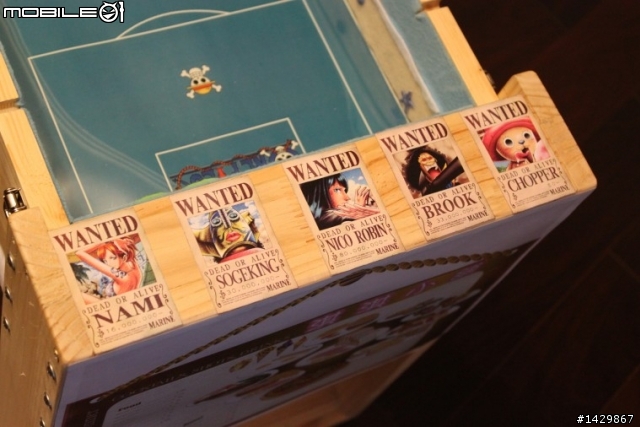

兩側觀眾席上貼的是『草帽海賊團』+『火拳艾斯』的懸賞單 ~ 開始熱血了 !!



球場外野計分與實況轉播大看板


『海賊王手足球桌』聲光效果


開戰 !!!

-------------------------------------------------- 分隔線 --------------------------------------------------

★『多功能遊戲桌』本體製作說明

話說 硬漢 前陣子身受「腕隧道症候群」之苦
「硬漢工作室」也停工了一個多月
本來計畫要作給 淇淇 的三歲禮物 ~「手足球台」也只好轉向從網路直接購買玩具代替
為什麼要選「手足球台」當生日禮物呢 ?
那是有原因的
因為 ~ 硬漢 也很喜歡玩「手足球台」.....

還記得小學三年級那年
學校旁邊的漫畫出租店進了一台從來都沒看過的大型「手足球台」
硬漢 和同學每天一下課就跑去玩
可是每次五元只有三顆球
於是我們就把拖鞋拖下來擋住洞口 ~ 這樣三顆球玩一個小時也玩不完
後來老闆發現我們的行為就開始制止我們的創意發明 ...
從那天起 硬漢 就暗暗起誓 ~ 長大一定要買一台來放家裡每天玩

拿回家後立刻拿到「硬漢工作室」準備組裝
不過一打開包裝盒 ~ 硬漢 就後悔了 !
合成木板一股嗆鼻的化學藥劑撲鼻而來
當下就決定不組給 淇淇 玩了


上禮拜手腕復原後先把要給女兒耶誕禮物 ~「海賊王音樂鐘」給完成
接下來就開始進行補作「海賊王手足球台」作為 2012 年的年終收場作
先準備九根木條


把 全家 買來的「海賊王搖頭公仔」用三秒膠點住


木條依「海賊王搖頭公仔」的形狀用線鋸裁切


把「草帽海賊團」的九個公仔依序完成


相同步驟再複製到九個 Kitty 公仔上


在十八根木條上鑽洞


上蜂臘保護木條


將公仔再放上木條用熱融膠點住固定

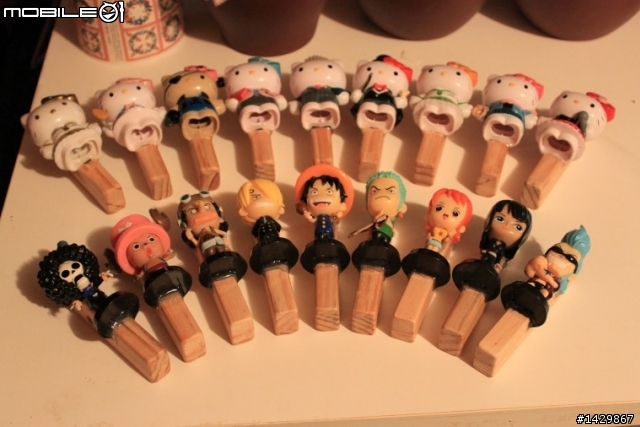

完成「草帽海賊團」與「無嘴粉紅貓海賊團」兩陣營的固定作業


拿出「黑心手足球台」的可用零件廢物利用
拆下原足球員醜模型 留下空心鐵條


裝上自製的「草帽海賊團」球員


背後用螺絲固定


「草帽海賊團」的前鋒 當然是戰力最強的 ~


「草帽」魯夫 、「海賊獵人」索隆 、「黑足」香吉士


「草帽海賊團」的中場擺的是有中距離攻擊能力的 :
「花花果實」能力者 ~ 羅賓 、「人造人」福蘭奇 、「靈魂之王」布魯克


「草帽海賊團」的後場擺的是有遠距離攻擊能力 及 能變身成巨鹿 的「三小弱」 :
「狙擊王」騙人布 、「小賊貓」娜美 、「愛吃棉花糖」的 托尼托尼.喬巴


「無嘴粉紅貓海賊團」的前鋒、中場、後場 分別是 ..... 九隻貓




放平測試 ~ 結果每個都趴下


裝上配重塊調整平衡


將六串十八個公仔調整到略為前傾彷彿要蓄勢爆發的狀態


接下來要作「手足球台」的木台部分
鋸兩塊寬 14.5 CM 長 120 CM 的木塊


量測要放「草帽海賊團」與「無嘴粉紅貓海賊團」兩陣營的放置孔位置


用 8 mm 鑽頭鑽出放置孔
一側作開放孔

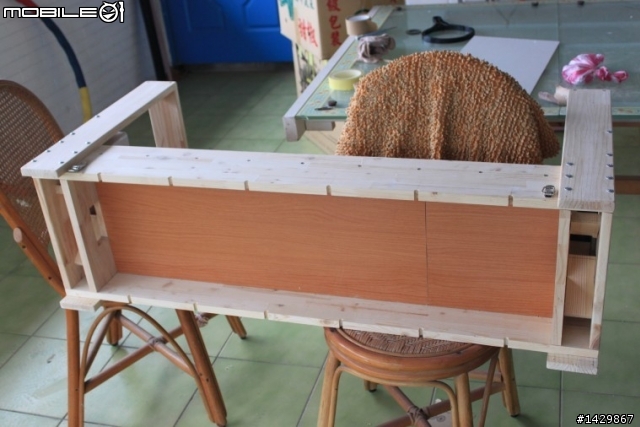

將平台與護邊鎖合


載具兩片球門孔護板


將球門孔護板也鎖合


將腳架及外護板也鎖上


四支腳架都鎖上


兩側腳架下緣在各鎖上一片木板增強腳架強度


球門後方鎖上導球板


鋸一片木板


鎖上一片斜板跟接球盒


鎖在「海賊王手足球台」上
總共要做兩個


一分心 ~ 又見紅了 ....


鋸兩長兩短共四根木條
鎖成下圖形狀當「上壓框」


「海賊王手足球台」兩側腳架釘上四顆塑膠腳墊


將「海賊王手足球台」搬到陽台打磨木料直角部分


鋸兩根木板封住左右「導球槽」

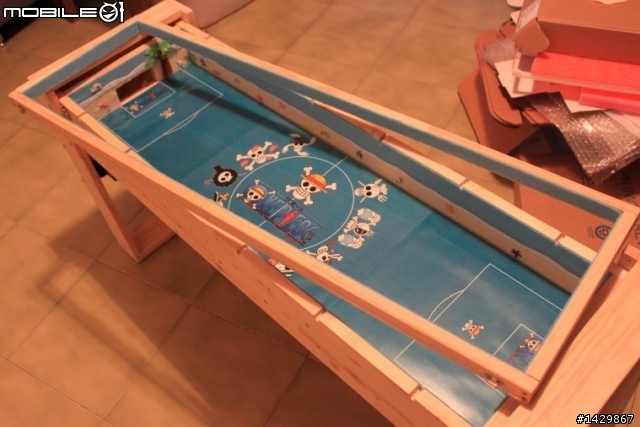

將「上壓框」放在「海賊王手足球台」上

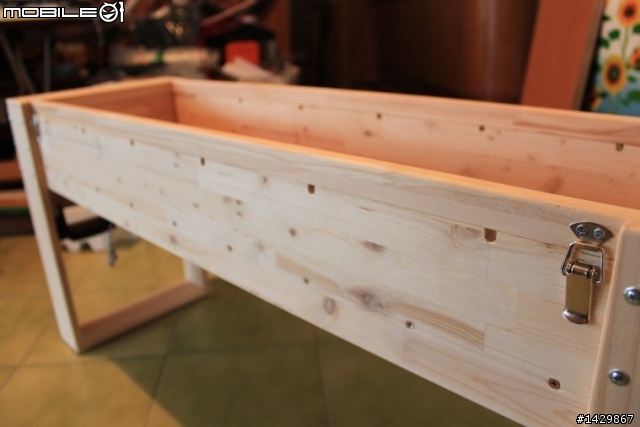

四個角落鎖上勾扣


將「草帽海賊團」與「無嘴粉紅貓海賊團」鎖上把手及護蓋


「把手」內槽再灌入熱融膠補強


拿出先前美編的「草帽海賊團」球場彩色輸出


將三張修剪黏貼成一整張「草帽海賊團球場草皮」

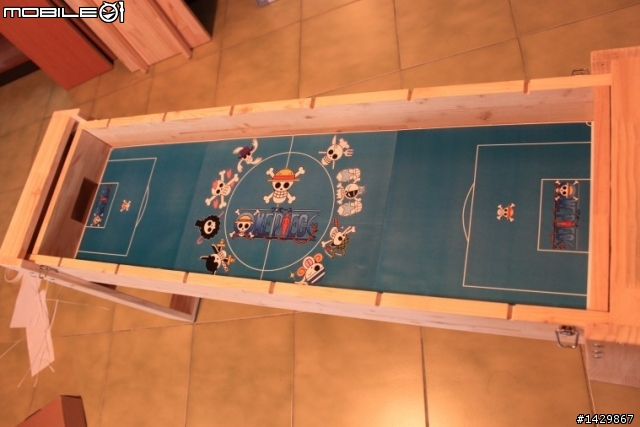

將「草帽海賊團球場草皮」用雙面膠黏在「海賊王手足球台」


再放上一塊「透明橡膠墊」


將「海賊王音樂鐘」用剩的不織布再拿出來貼壁
繼續使用海島度假休閒風格


一側球門


另一側球門


將「海陽生物串珠」拿出來用熱融膠黏在不織布上


「上壓框」內緣也貼上藍色不織布


放上「草帽海賊團」與「無嘴粉紅貓海賊團」公仔球員


再裁切兩支 "松木條" 放在下圖位置
"松木條" 上貼上 "3M 雙面膠帶"


放上 "松木拼板"
這裡發生一段小插曲 ~
因為臨時修改加長 "手足球台" 長度結果造成先前備料的 "松木拼板" 長度不夠
最後 "松木拼板" 兩端各拼接一節 2.8mm 松木條才解決


兩支 "松木條" 因為貼了 "3M 雙面膠帶" 所以會黏在 "松木拼板" 後方定位
再用螺絲釘鎖附固定


上 "蜂蠟" 保護
最近的木作玩具 漫遊 開始不太喜歡用化學成分的油漆塗佈
而該用 "蜂蠟" 或用 "不織布" 貼包
所以製作時間會增加很多
上 "蜂蠟" 這道工序花了快一個半小時


彩色輸出 "淇淇小舖菜單"
雙面用再用 "透明Mylar片" 做防水防刮保護處裡
最後黏在 "手足球台" 側邊


"手足球台" 另一側邊用 "白色不織布" 做美觀處裡


鎖上一支 "金屬懸臂"
後面要裝一台 "觸控螢幕"


將 "手足球台" 放倒
兩側 "導球槽" 出口各裝上一片 "電阻式觸控玻璃"
當球進洞落下撞擊到 "電阻式觸控玻璃" 的設定位置後
就會觸發 "海賊王記分播放程式" 的相關物件


"觸控模組" 最後安裝及理線 => 完成
