[自製3D列印模型] 1:4800 比例 USS Gerald R. Ford CVN-78

3D印表機正夯!
也發展到整機全配 13K 帶回家~
因此,真的帶一台回家製做客戶外殼打樣!
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

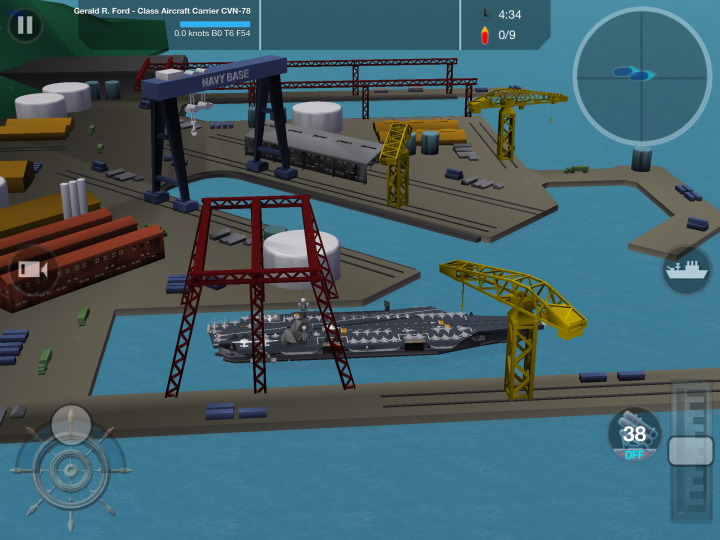

沒事之餘,想起以前玩過的遊戲~ 自製3D零件一堆!
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

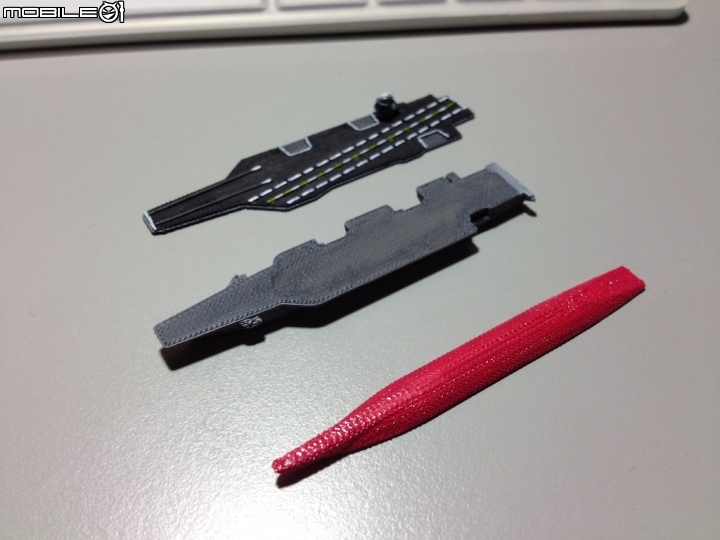

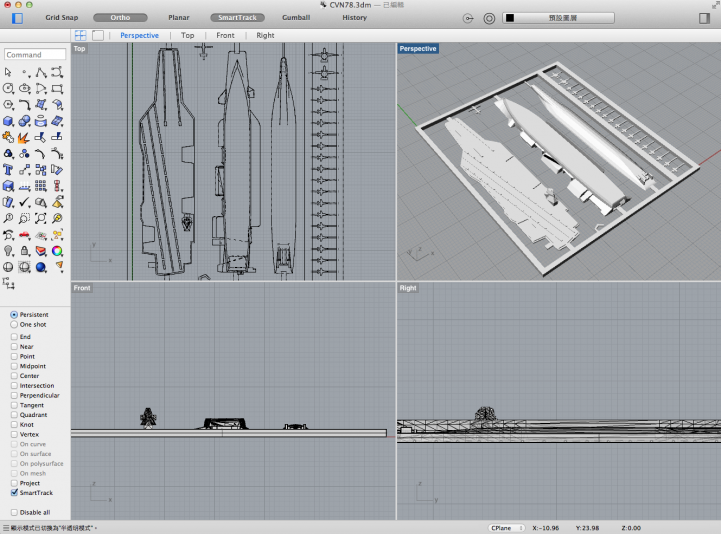

3D印表機精制度不夠,因此設計三層架構,依水線擺設~
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

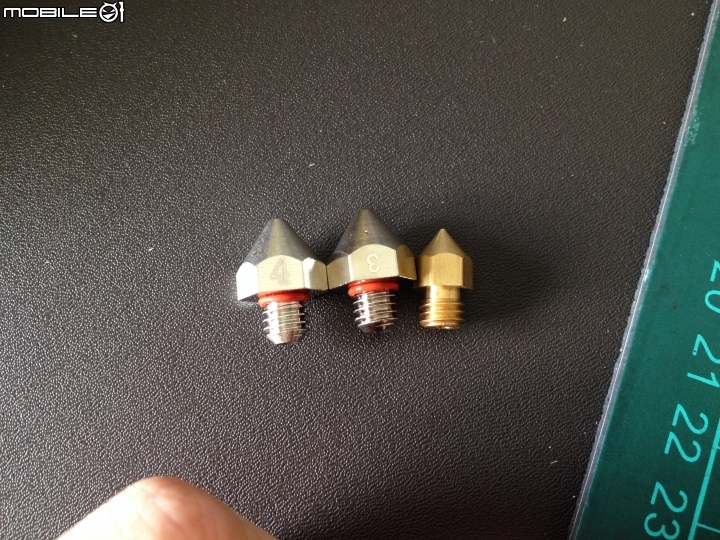

原本 0.4mm噴頭 似乎不夠精細!
於是上網採購 0.3mm噴頭,因為不知道哪種好,價格不高乾脆都買一顆回來試~
最後是,右邊黃銅色的噴頭最細~
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

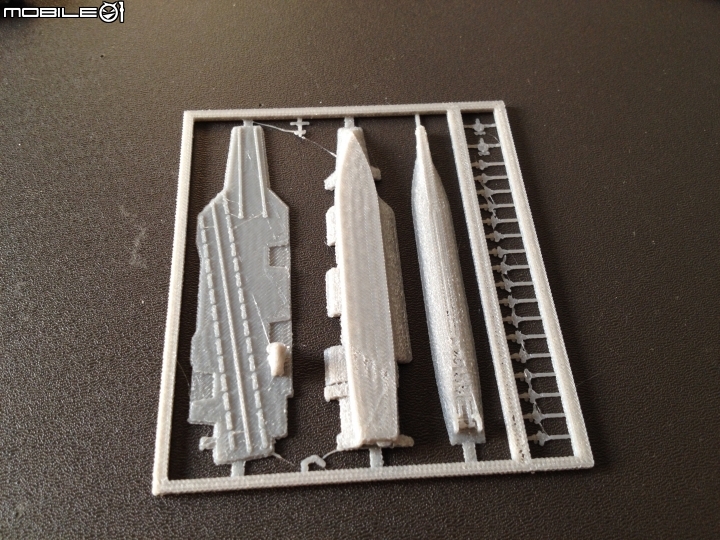

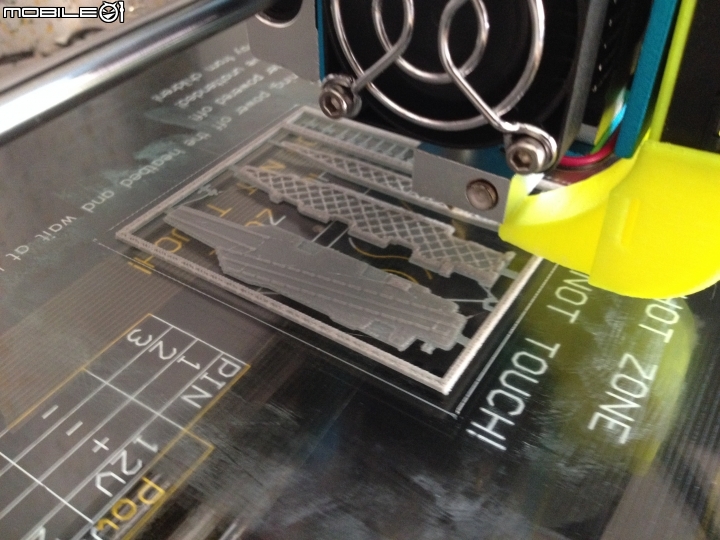

換上 0.3mm噴頭 似乎進步了~
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

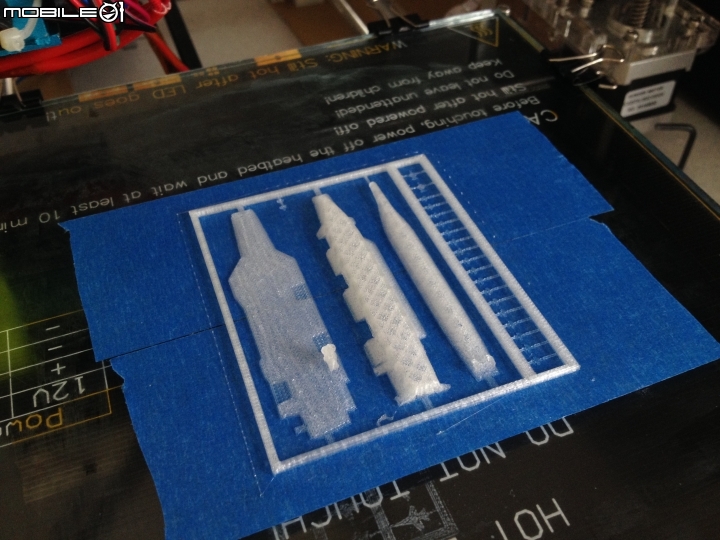

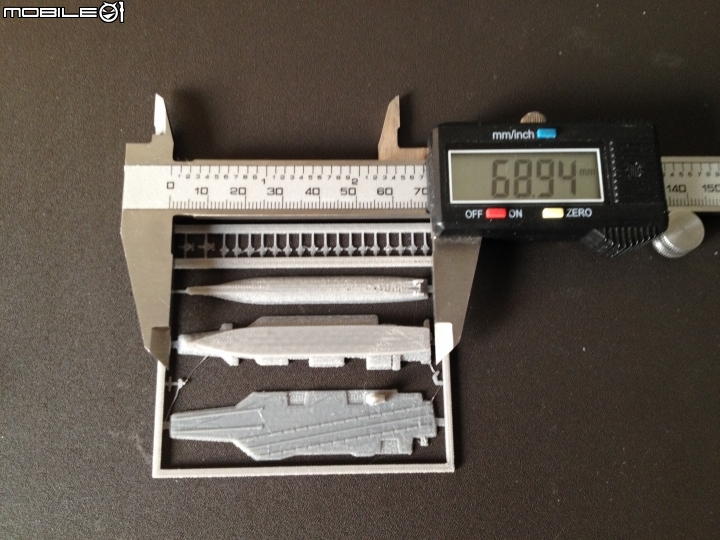

受限印表機列印尺寸,只好朝向袖珍級設計!
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

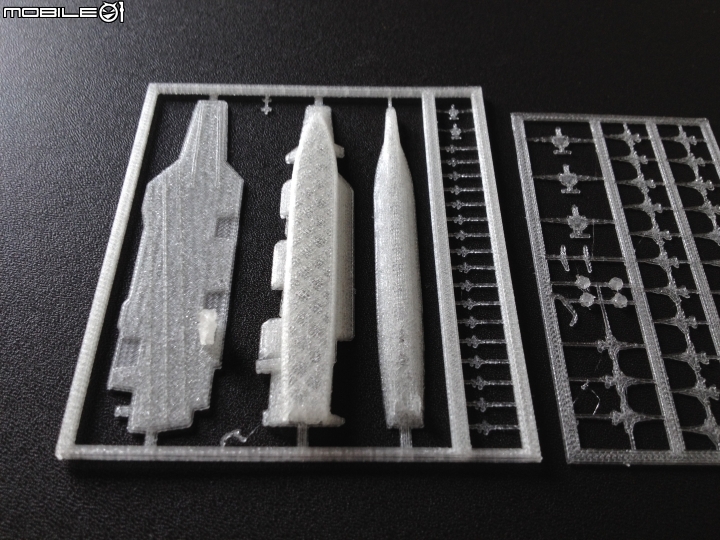

品質說不上太好,不過算清楚了!
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

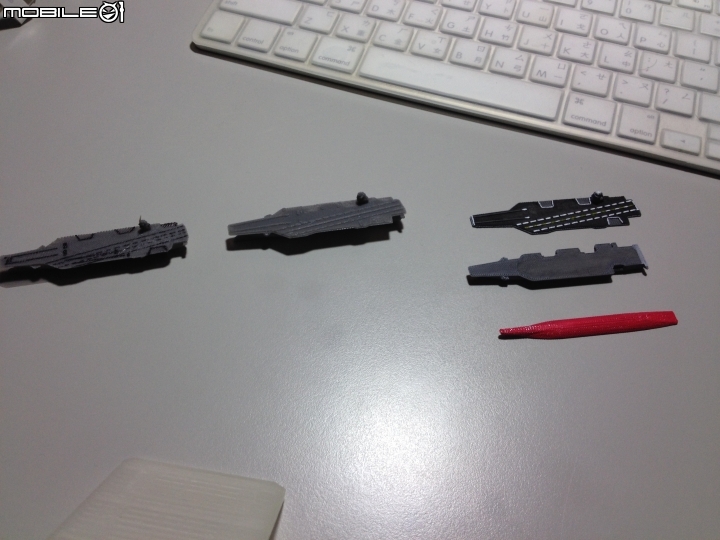

就這樣是印好幾種列印參數後,終於有艘可看的了~
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

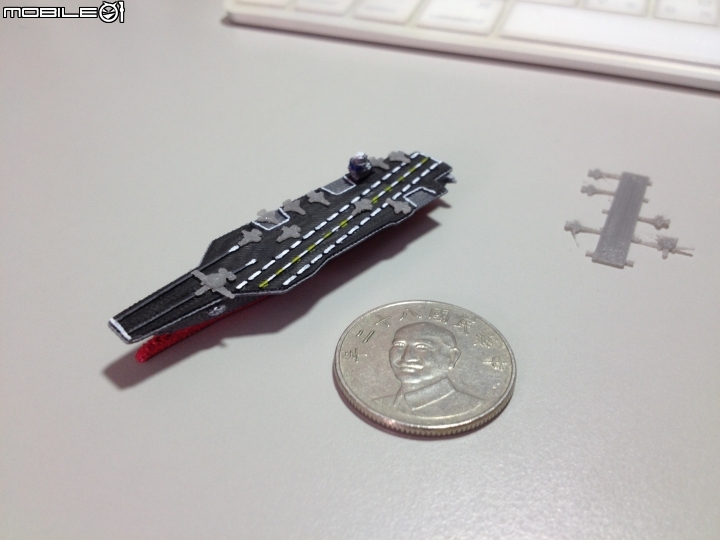

與十元硬幣相比,真的很小!
天線塔沒粘上~
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

再調整好幾次參數!
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

終於有比較平滑乾淨的模型~
旁邊是 1:2400 的艦載機與配件,下次再發表!
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78

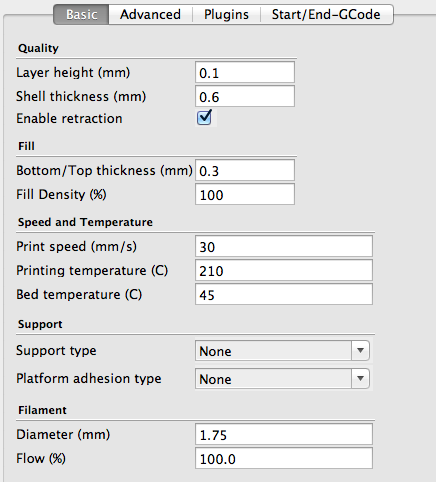

我是用 Cura 14.07 切片軟體! 以下是設定參數
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78
自製 3D 列印模型 1:4800 比例 USS Gerald R. Ford CVN-78


列印材質:PLA
噴頭尺寸:0.3mm ( 0.4mm 小飛機 可能印不出來 )
列印平台:5mm耐熱玻璃(加熱45度)+3M 耐熱膠布+口紅膠

列印心得:
邊框別省,因為零件太小附著力不足,會被噴頭拔起來!
有用3M 耐熱膠布,口紅膠就別塗太厚,會拔不起來~Qrz
列印之前請耐心校驗噴頭與平台水平和間隙!!!

附加壓縮檔: 201410/mobile01-af4dbbcf391e29953bcb1f26b9bd83e7.zip

PS. 不要找我幫忙列印,網路有代印商!
Sideny wrote:
[自製3D列印模型]...(恕刪)





PS 最上面有一個地方轉stl後好像走精了~

jamincheng wrote:
PS 最上面有一個地...(恕刪)


沒注意到 ~ ! 是哪裡變形?


Sideny wrote:
[自製3D列印模型]...(恕刪)

jamincheng wrote:
...(恕刪)



應該是透明PLA+照相技術太爛關係~

之前 1:4800 太小了,艦載機不好塗裝!
改成 1:2400 就比較好表現~

可以到 Thingiverse 下載所有檔案,記得給點鼓勵!
http://www.thingiverse.com/ShinWeiChiou/designs

上色後感覺就出來了!






調整列印品質與修改3D模型後,狀況有好點!


小飛機塗裝是考驗耐心~


全艦載!





Sideny 你好
很謝謝你提供的檔案
不知道是不是切片軟體出問題,或是檔案有些問題
印了船身的檔案都印不起來
這還真的是我第一次有印不出來的狀況
小輪徑工坊 http://tw.myblog.yahoo.com/kogonomo

kogonomo wrote:
Sideny 你好...(恕刪)


應該沒問題! 我是用 Cura 去切層的!
若不能列印,在 Cura 的 Layers (圖右) 模式下會無顯示
是說...這不是射出成型的

你不用多做那個料框吧? XDD

上色過後的成品還不賴!

Hollowcorpse wrote:
是說...這不是射...(恕刪)


你是指 4800:1 或是 2400:1 哪個設計?
不過兩個要有邊框原因是 3D列印 需要,因為零件過小列印時附著力不夠會被掀掉失敗,
所以外加編框幫助固定~

目前比較好製作的是 2400:1 可以到 Thingiverse 下載所有檔案,記得給點鼓勵!
http://www.thingiverse.com/ShinWeiChiou/designs
