壓倒性的存在!!自製540連發橡皮筋槍(已更新)


各位童年大多玩過橡皮筋戰,當時以竹筷製成單發橡皮筋槍,拿著自己得意的武器上戰場戰勝敵人大家都樂此不疲呢。隨著時代進步,市售已出現多連發的橡皮筋槍,6發8發...30發,但遲遲沒看見市售上百發以上的機關槍....
小弟以現有的資源打造了這把540發自動連發的機關槍。

文章分為:前置準備轉輪槍身腳架組合裝填等單元。


前置準備:
1.準備材料:黑色噴漆、白膠、1.2mm雙面白皮表皮紙、三秒膠、三號釣魚線
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

2.

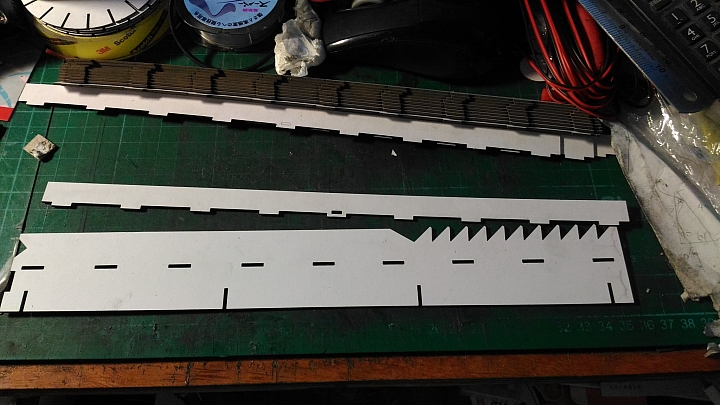

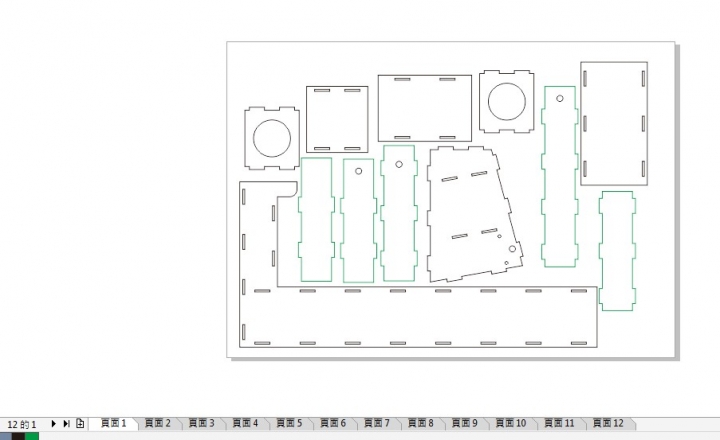

製圖與雷射切割
壓倒性的存在!!自製540連發橡皮筋槍(已更新)



為何使用紙板而不使用木板?
因為木板為天然材料,其質量無法控制,木紋纖維方向大大影響材質某方向的剪力拉力的承受值。540條橡皮加拉長到24~29公分實測可產生220~270公斤的壓力,更考驗材質的抗壓性,實心紙板以三秒膠滲入纖維達到的材質強度,同體積下遠勝木板,可將整體體積做到最小化。

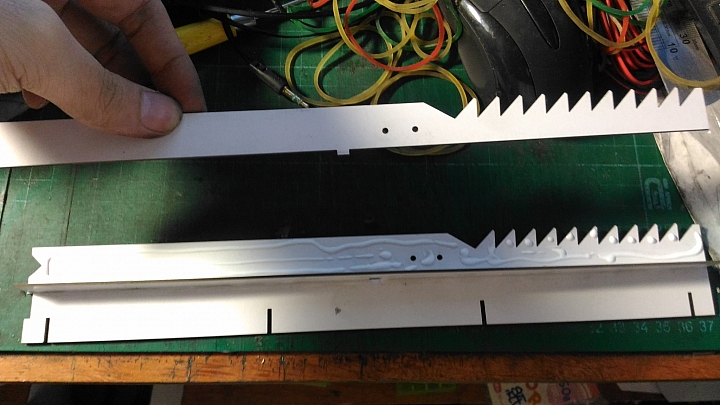

轉輪的組合:

1.圖中兩樣元件接合
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

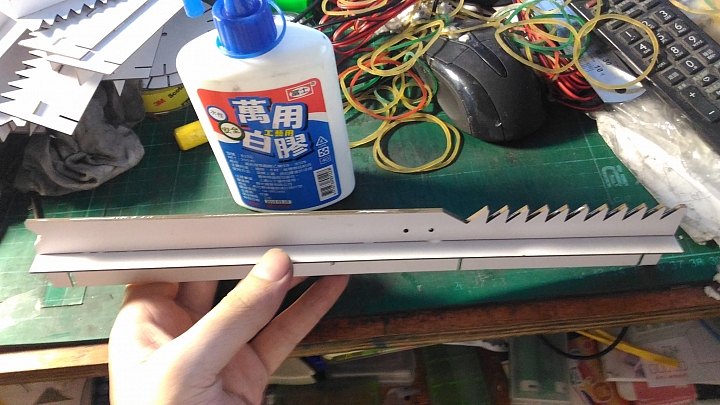

2.在此面塗上白膠,只需塗一面。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

3.白膠乾掉前以90度固定片固定住後,再以箱皮筋圈束住。一共有18個皆以此步驟完成。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

4.完成後取下固定片與橡皮筋,在此面塗上白膠做黏接。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

5.對準卡榫插入後黏著後如圖,一樣有18個。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

6.左端以長尾夾做暫時固定。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

7.插入四片軸心卡榫固定
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

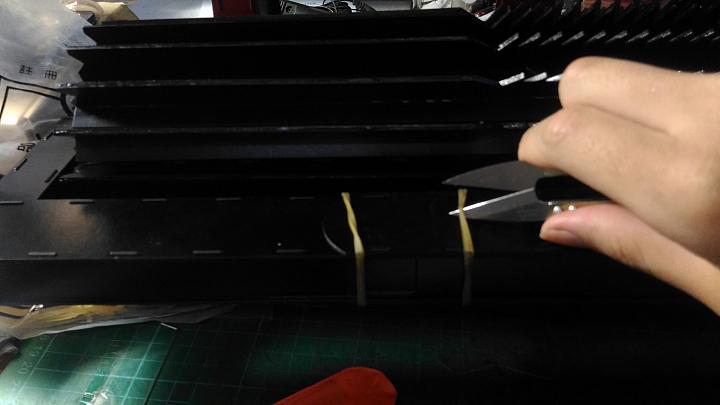

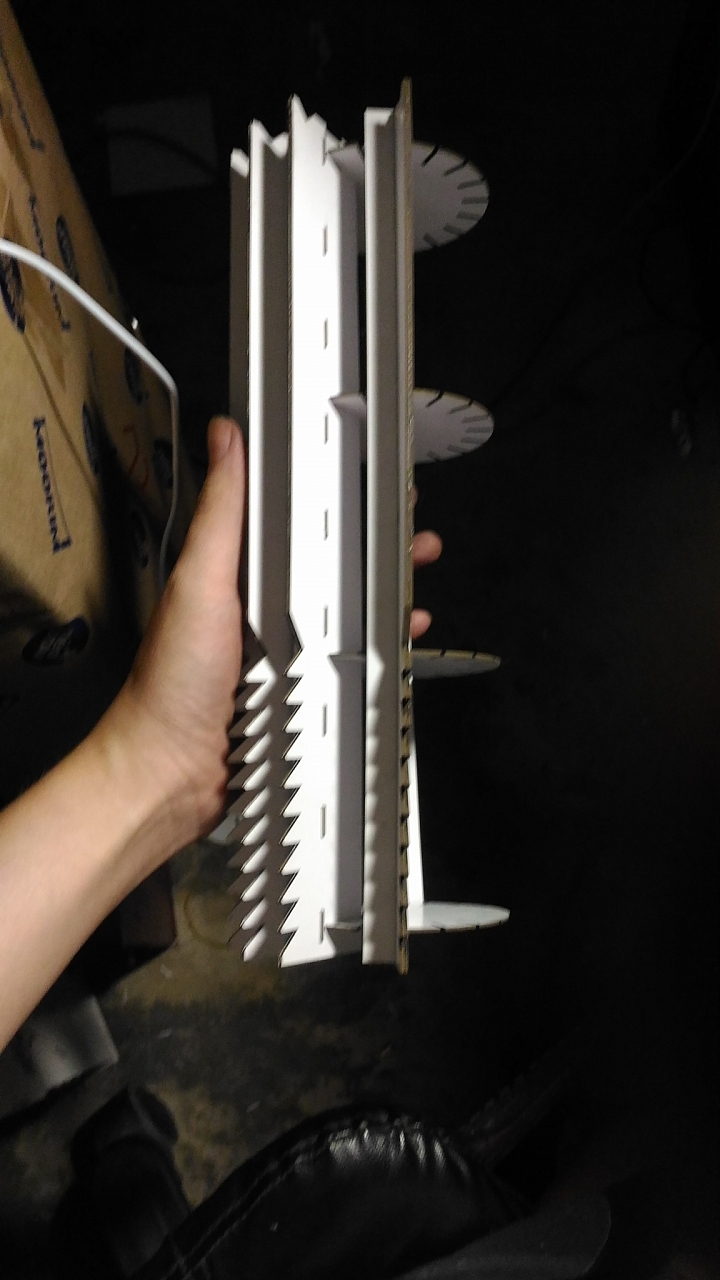

8.18個都插入後以橡皮筋圈束做暫時固定
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

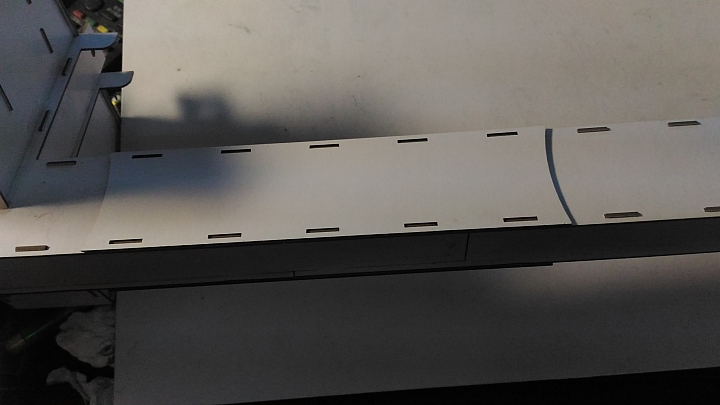

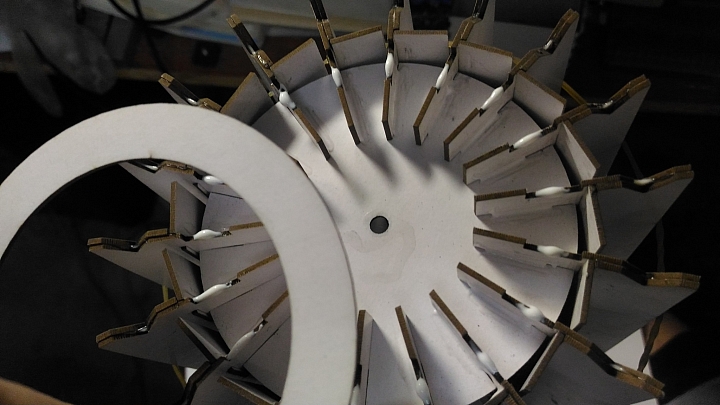

9.此面套入圓形固定環,有兩片中間以白膠做接合增厚
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

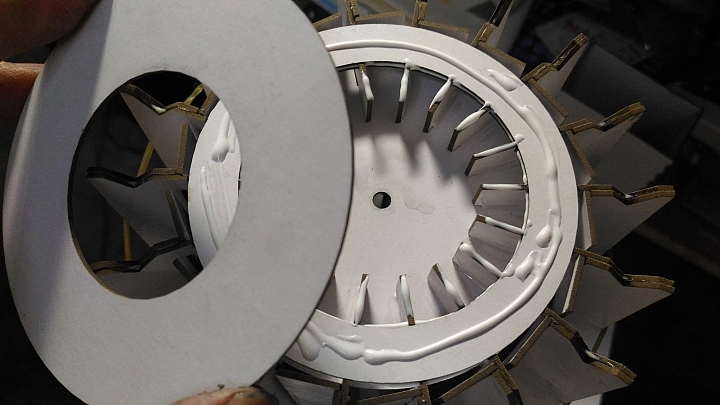

10.此面如圖塗上白膠
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

11.蓋上圓片做固定
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

12.蓋上後以長尾夾做暫時固定,白膠乾後取下。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

13.另一面的凹槽部分塗上白膠,固定圓片放入。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

14.再放上另一個。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

15.如圖 該塗白膠的部分塗完後,最後一片貼合上去。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

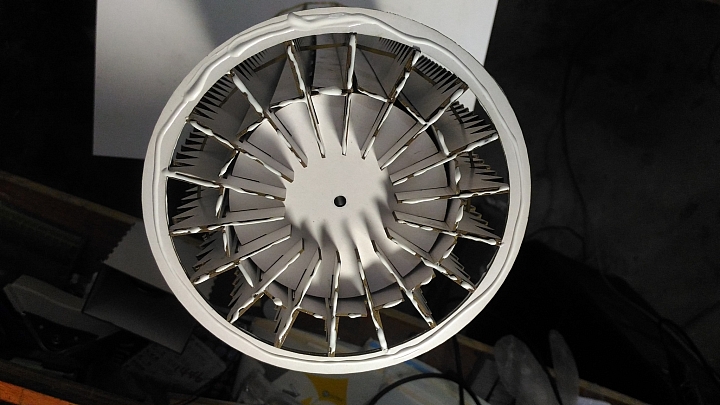

16.固定完後如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

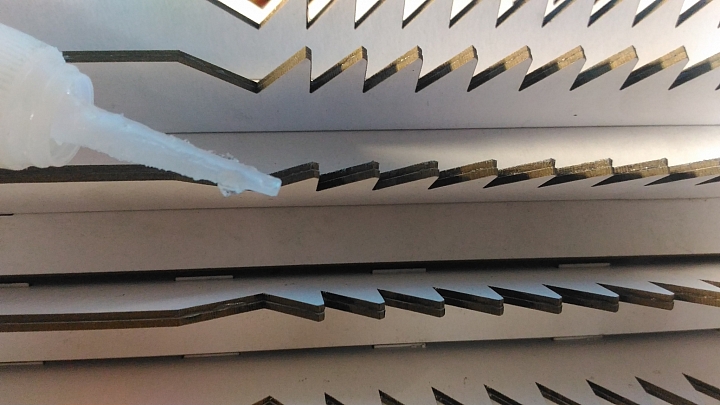

17.與橡皮筋接觸的那一側邊緣,不只是鋸齒溝槽而以,全部邊緣塗上三秒膠
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

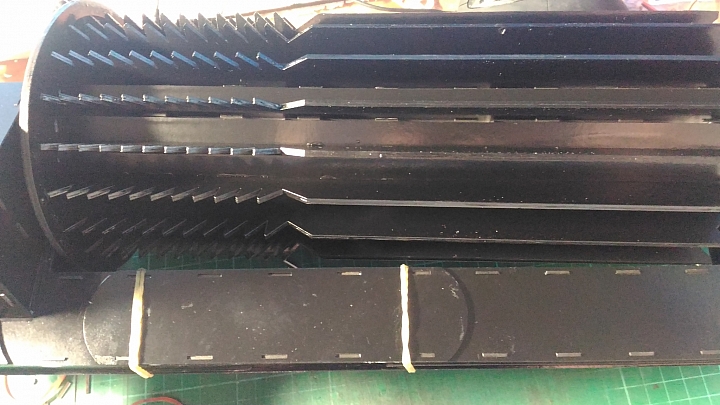

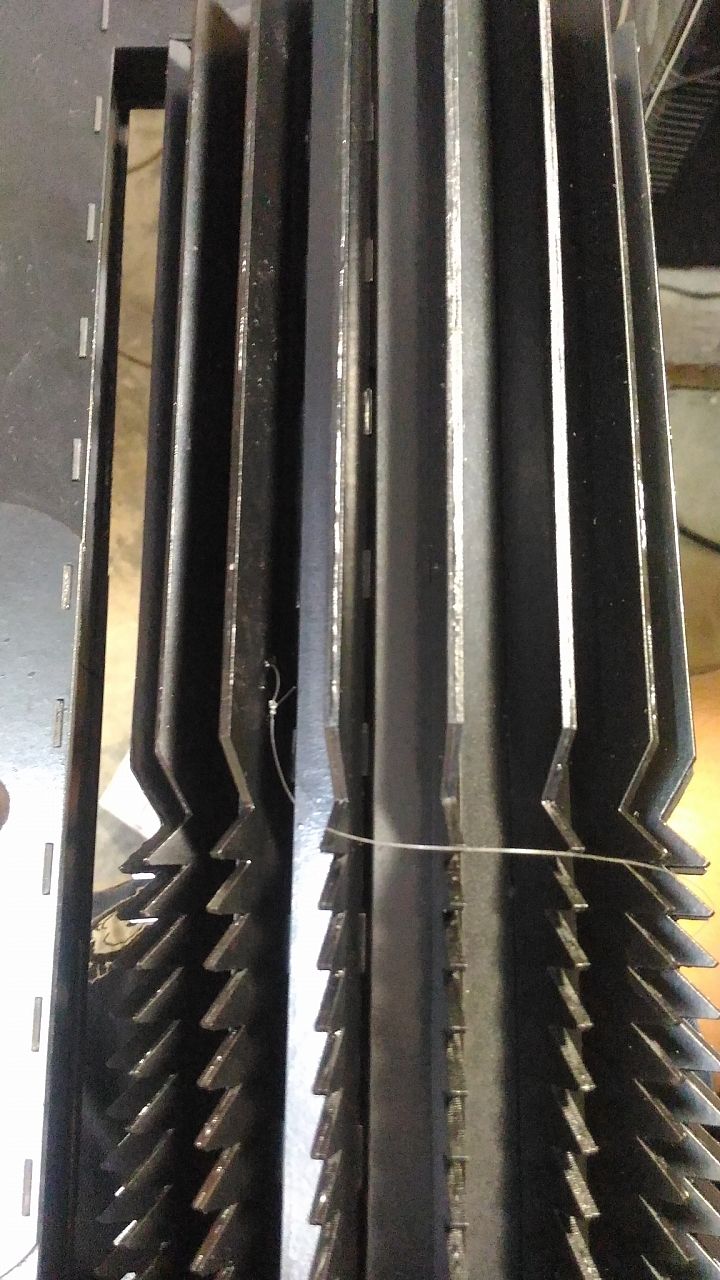

18.塗完噴漆後如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

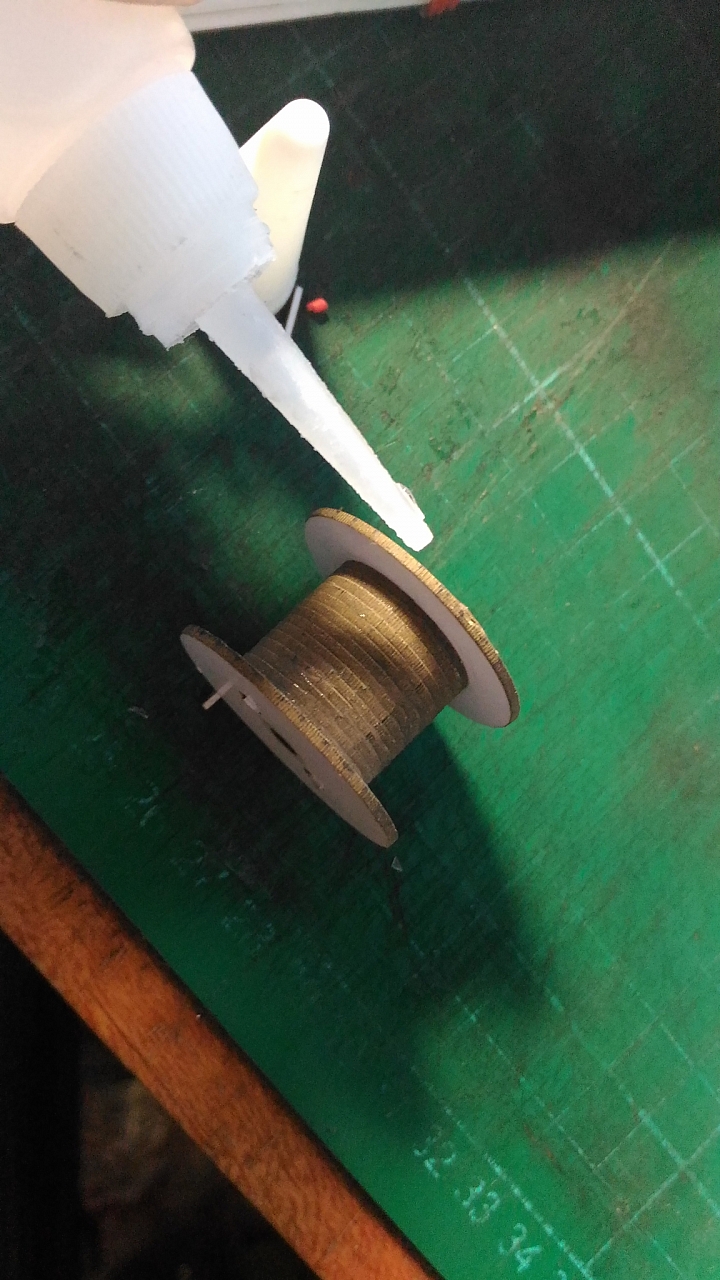

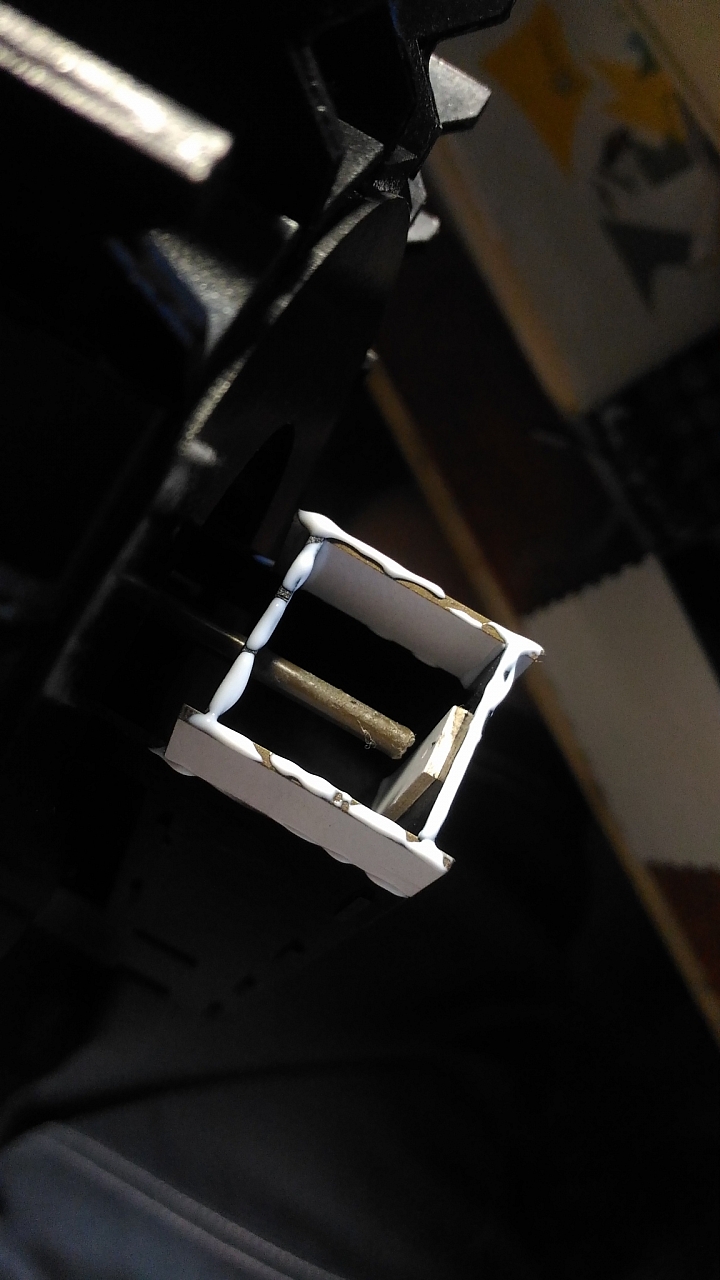

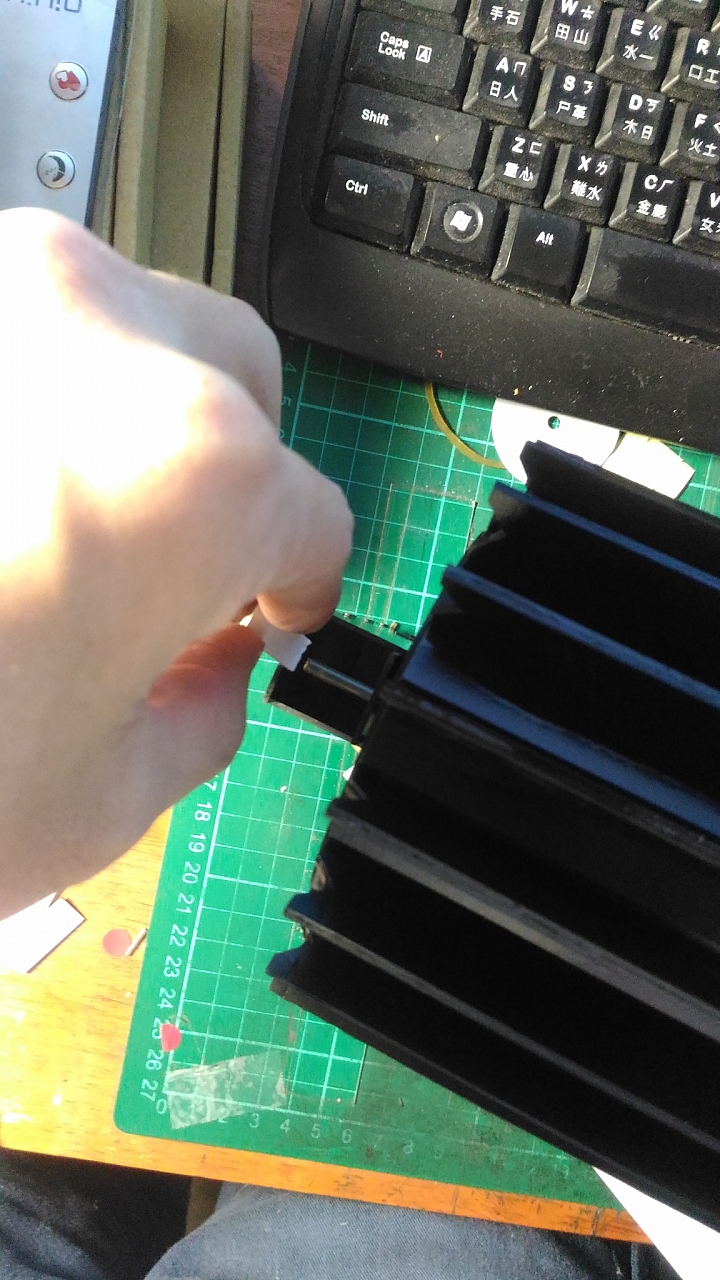

19.中心部分黏上塑膠耐磨墊片
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

20.兩側黏完後如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)
轉輪部分完成



槍身部分:

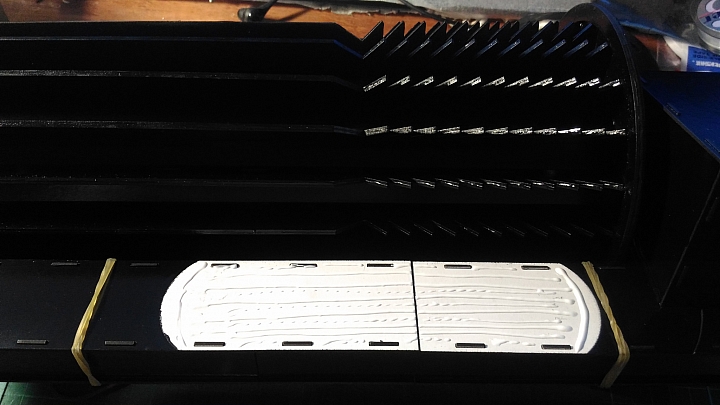

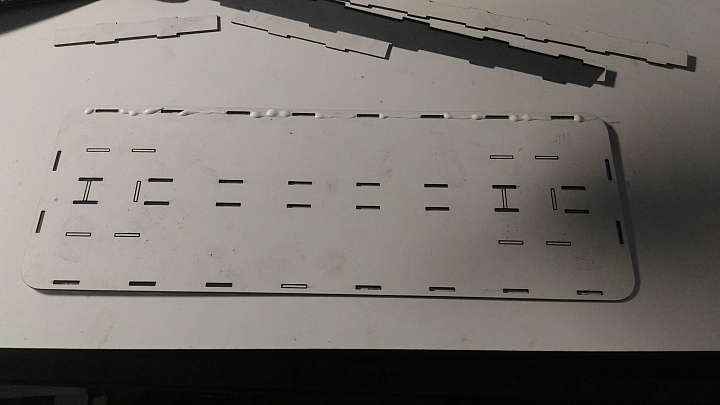

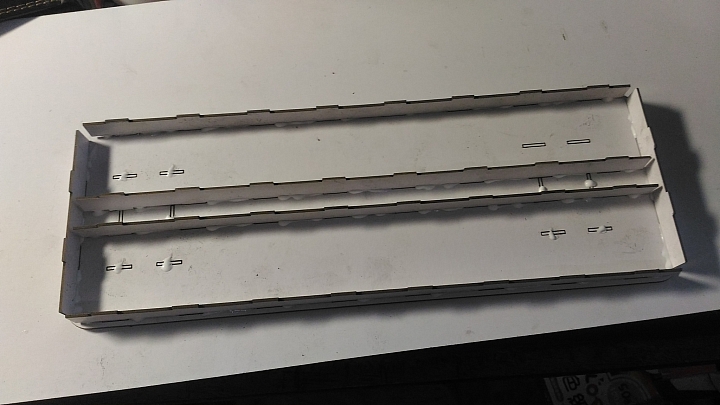

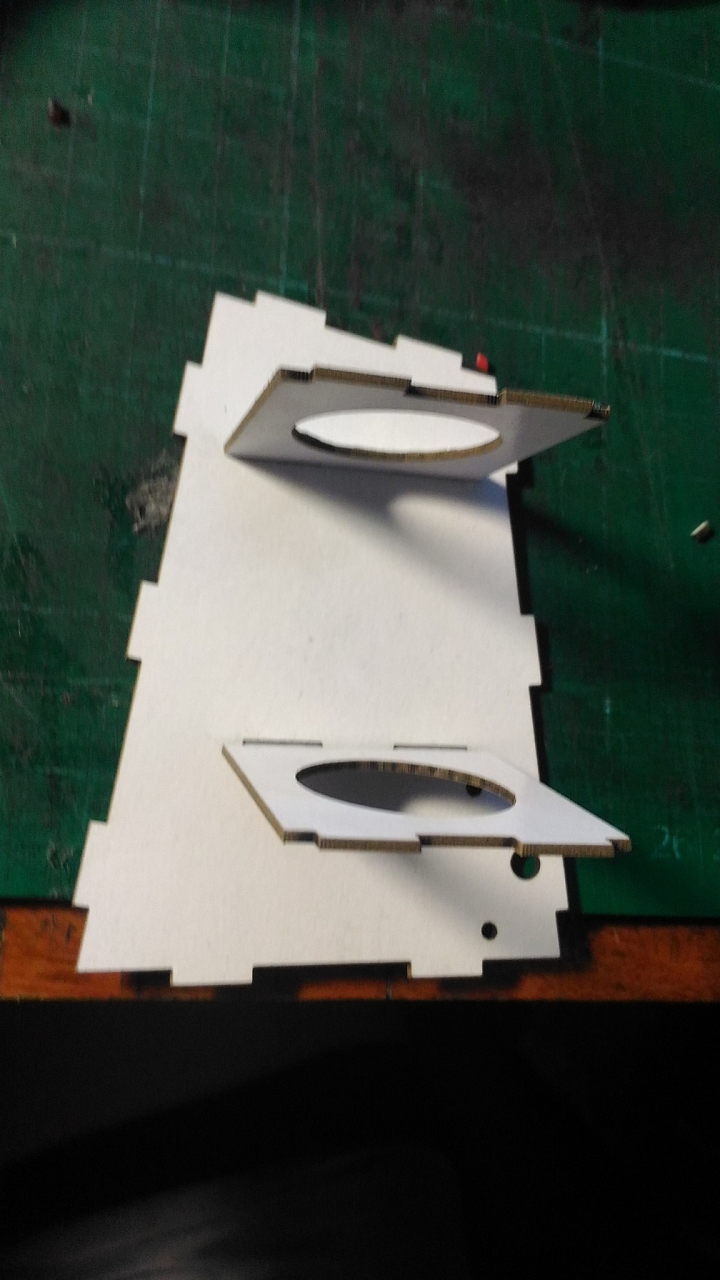

1.將元件插入卡榫
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

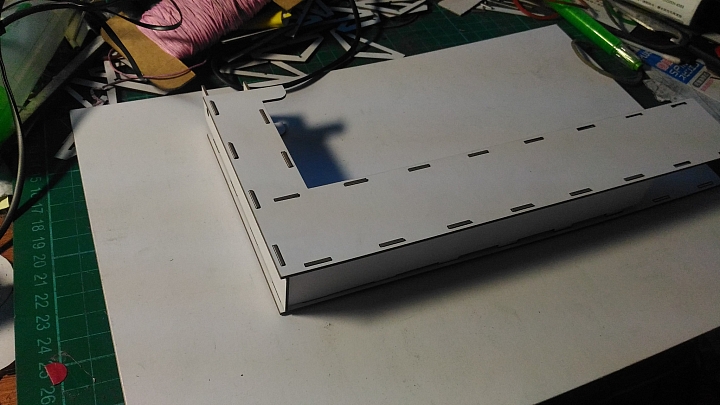

2.上蓋也蓋下
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

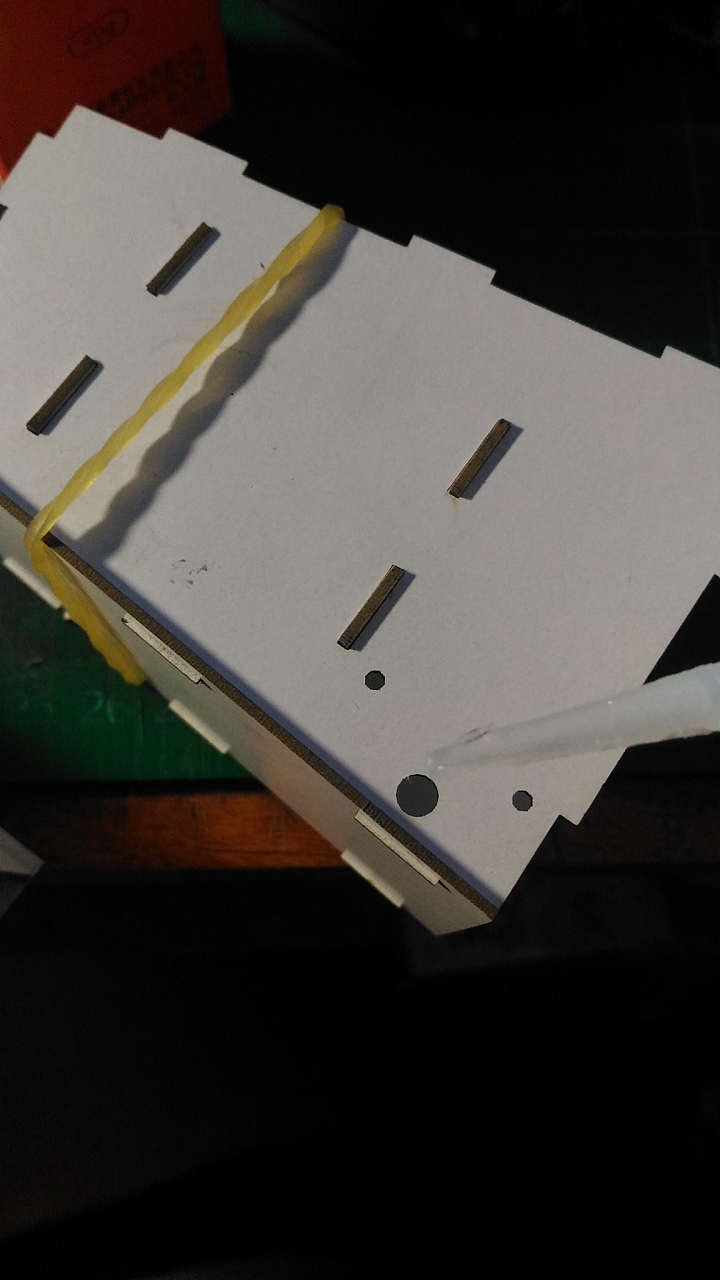

3.以橡皮筋做暫時固定,在此的兩個凸點邊緣都以三秒膠做邊緣強化。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

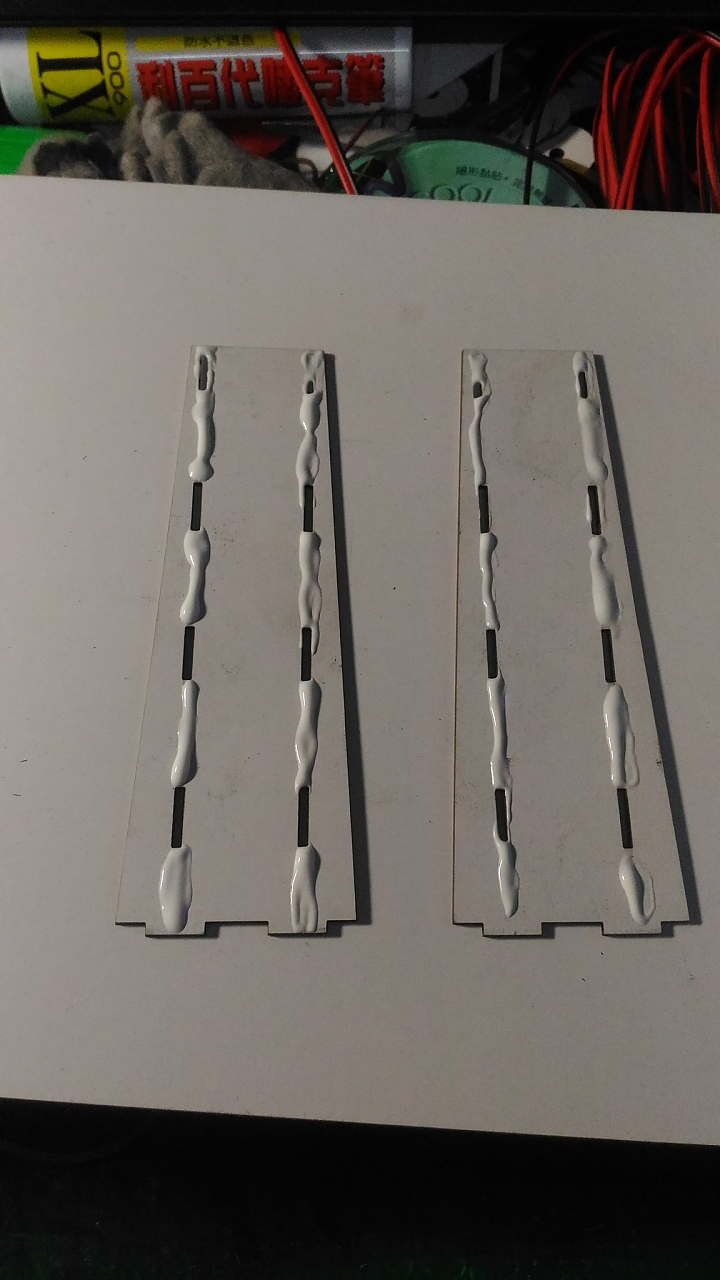

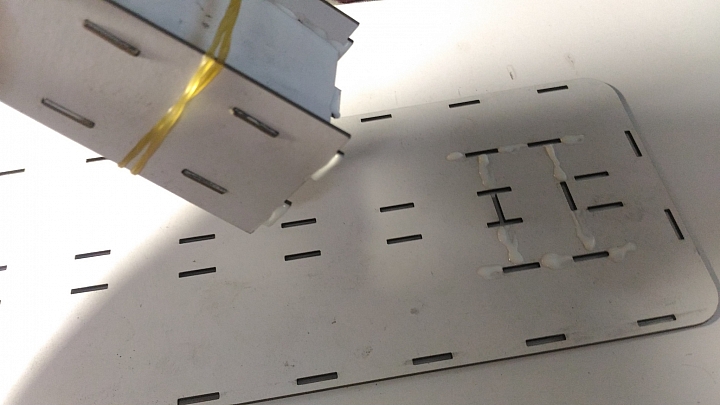

4.接著在四周都塗上白膠做永久的固定
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

5.同上
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

6.圓孔以三秒膠做強化
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

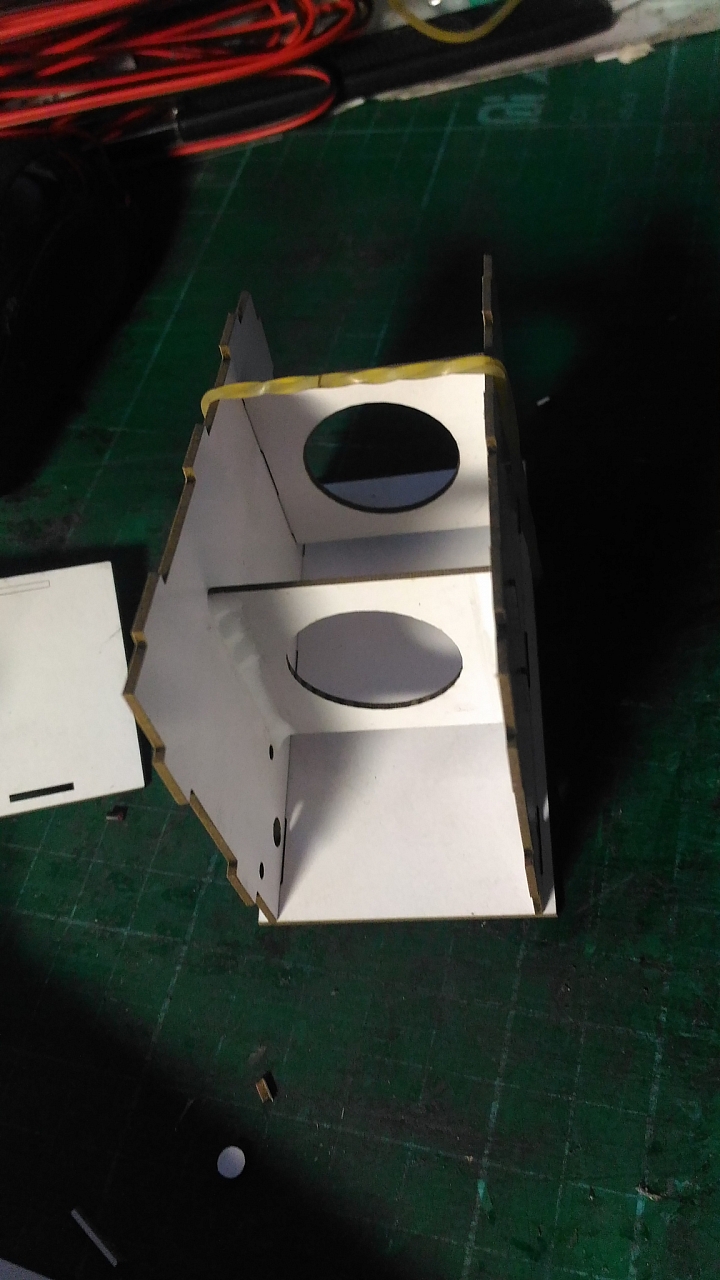

7.槍握把部分,將元件插入卡榫。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

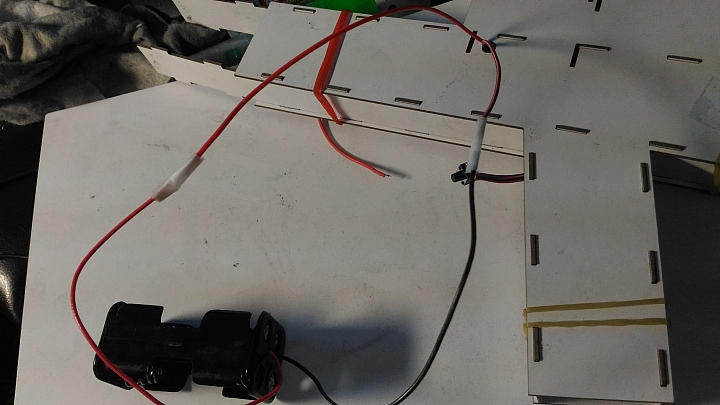

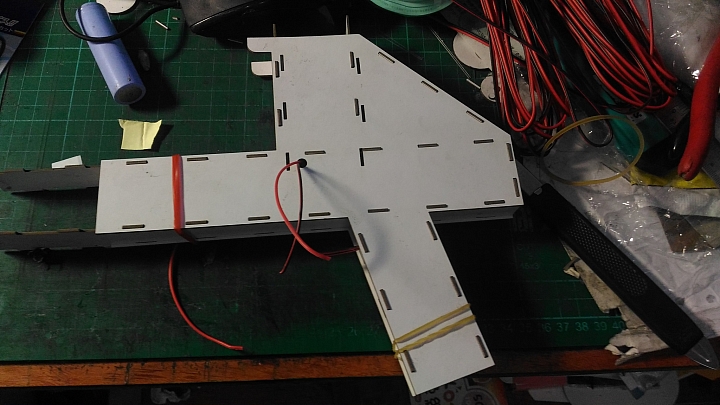

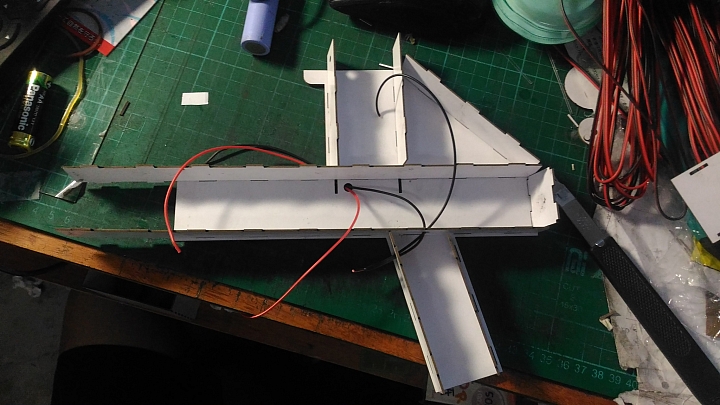

8.配線方式如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

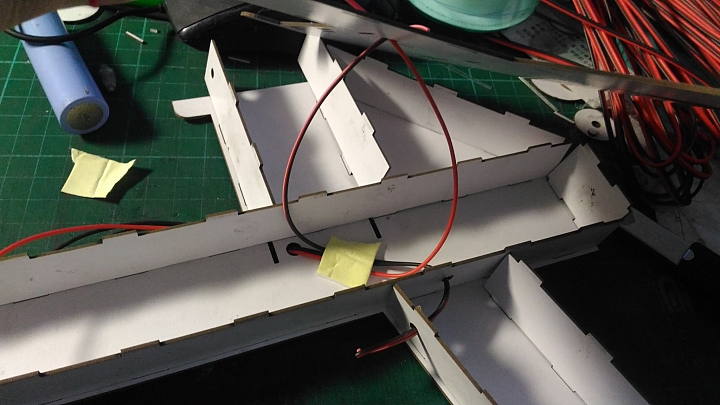

9.電線以泡棉膠做固定
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

10.如圖將線穿出,蓋上上蓋
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

11.蓋上後以橡皮筋做固定
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

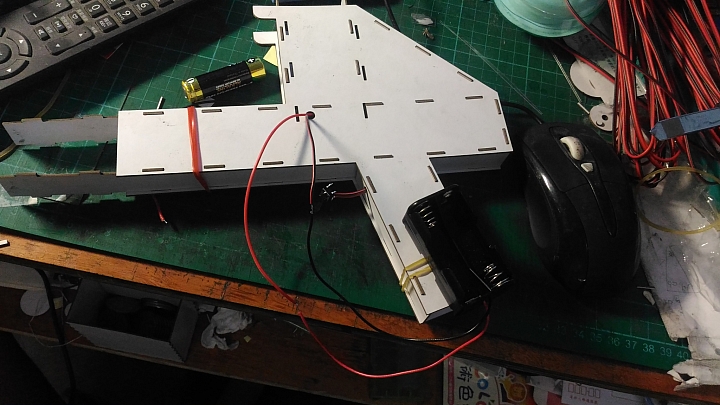

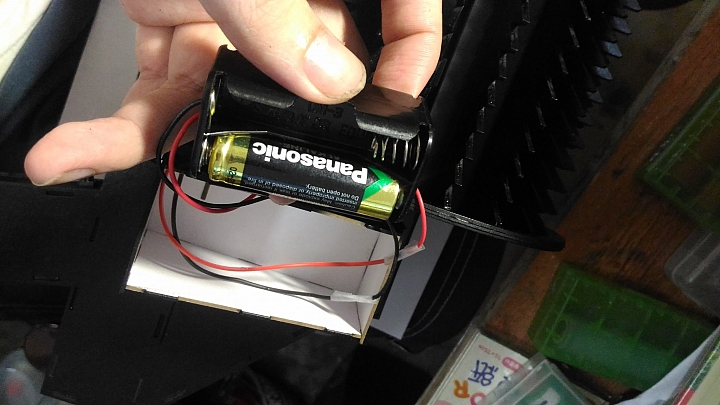

12.將微動開關與電池盒以焊錫做連接。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

13.電池盒電線焊接處以膠帶做絕緣
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

14.邊緣上白膠做永久固定
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

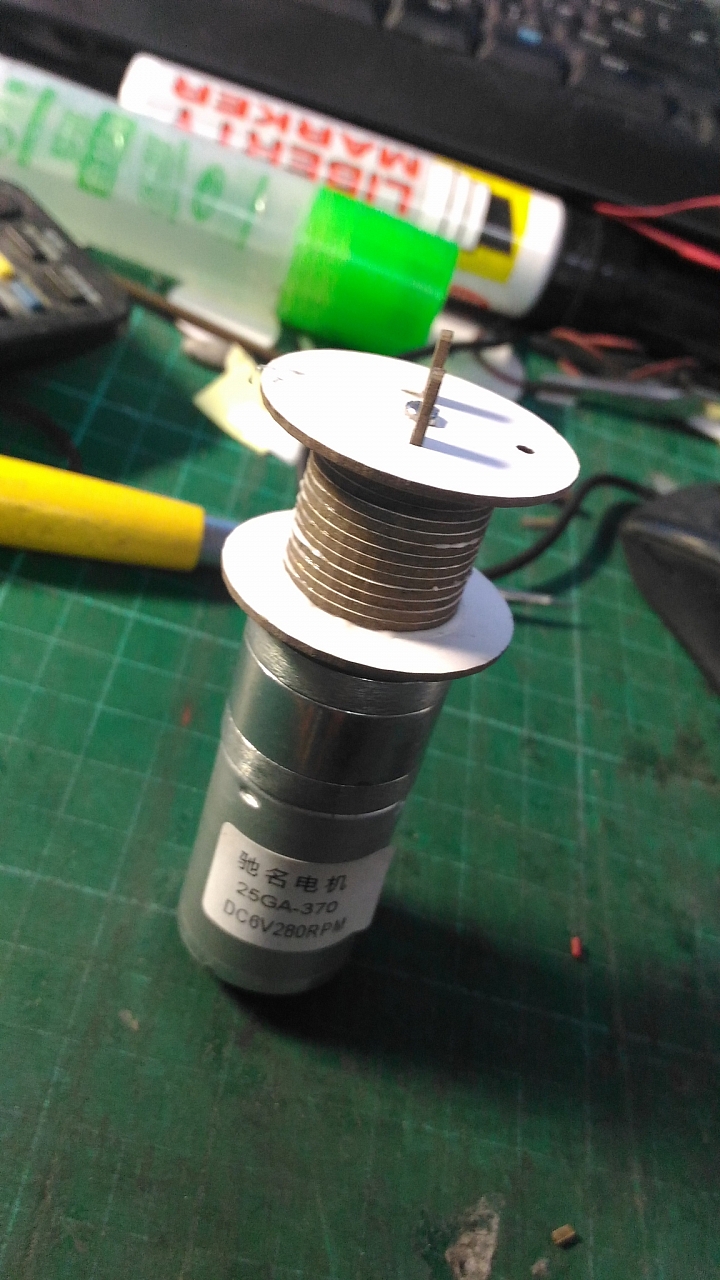

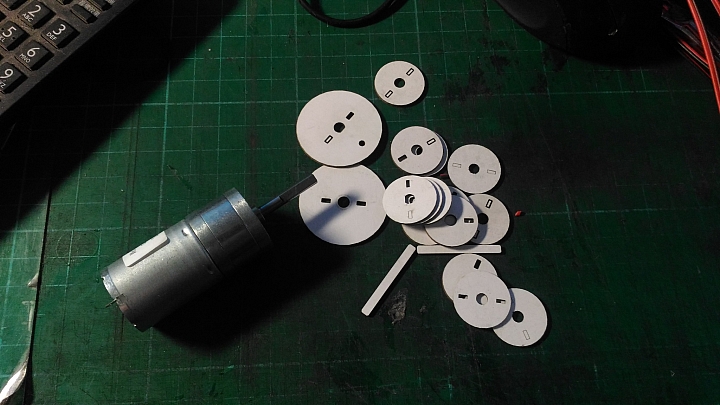

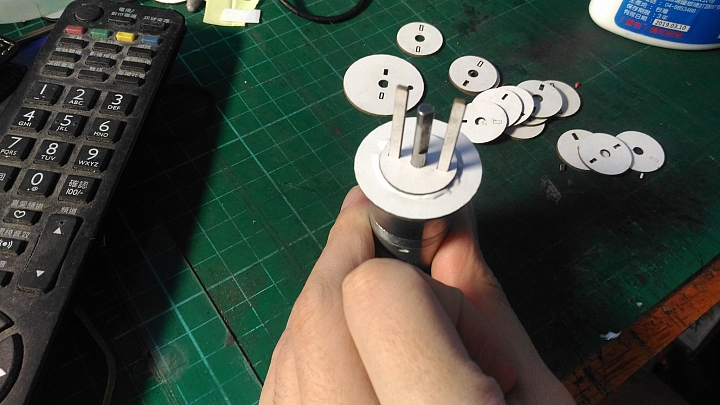

15.馬達的捲線絞盤部分
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

16.對準馬達軸心將元件放入,元件間以白膠做黏合。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

17.完成後如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)


18.抽出絞盤將多餘部分以美工刀切除
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

19.邊緣皆以三秒膠做強化
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

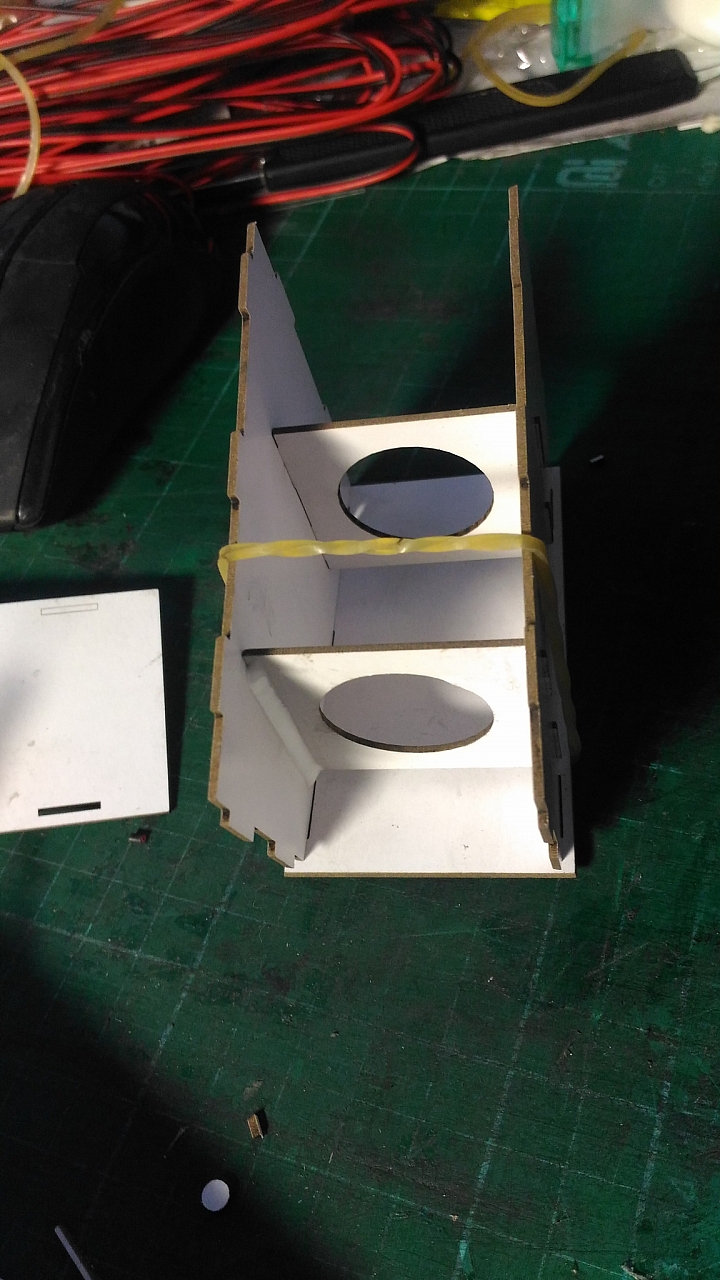

20.拿出圖中元件放入卡榫
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

21.用橡皮筋固定後以白膠黏合
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

22.同上(注意:下面元件在此不做黏合)
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

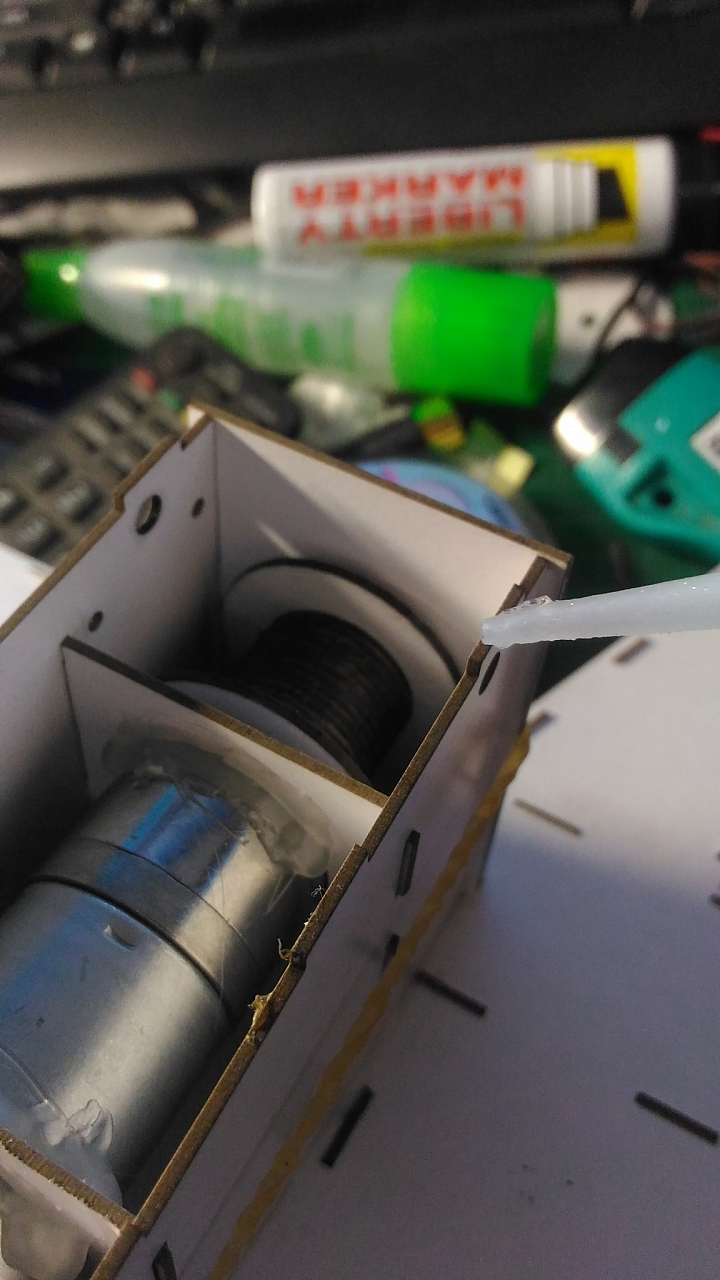

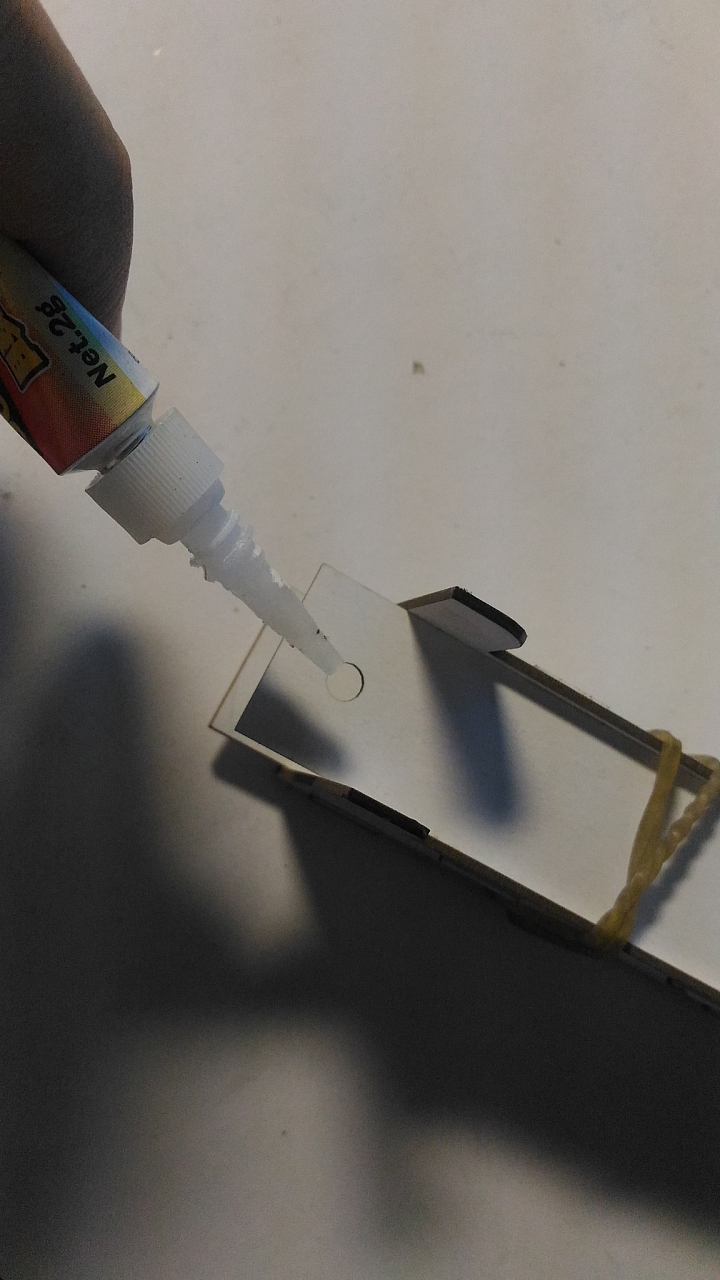

23.出線孔以三秒膠做強化
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

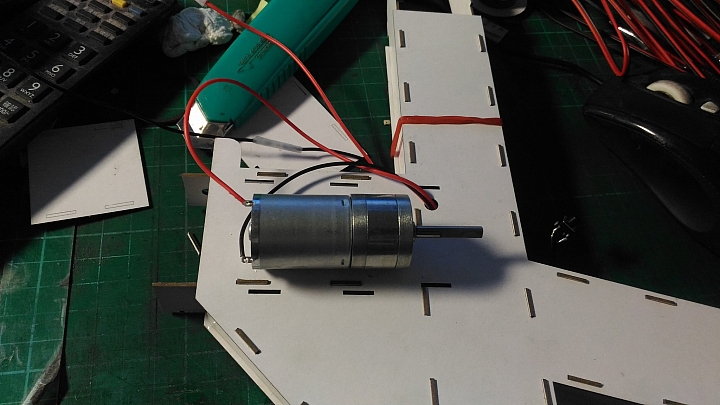

24.馬達線以焊錫接上
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

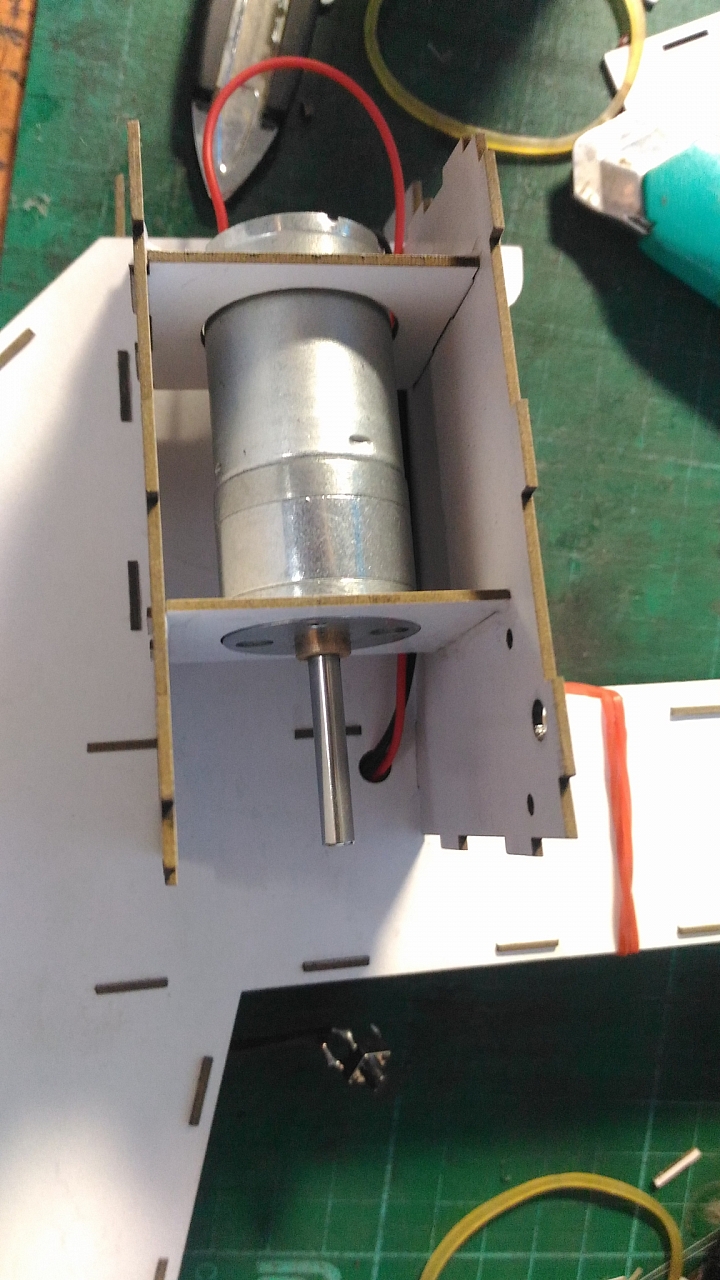

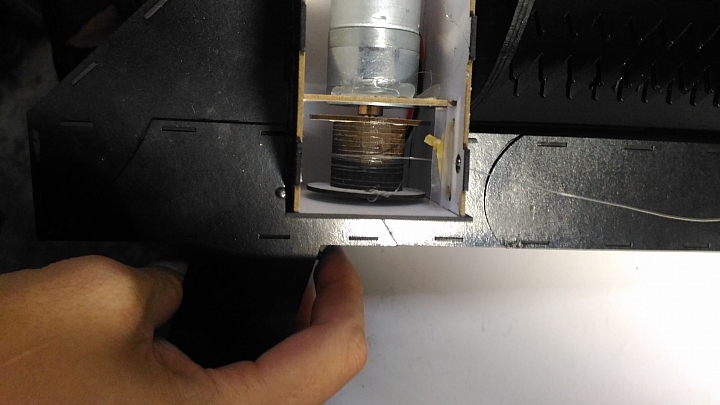

25.放入剛剛做好的元件之中
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

26.換個角度看
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

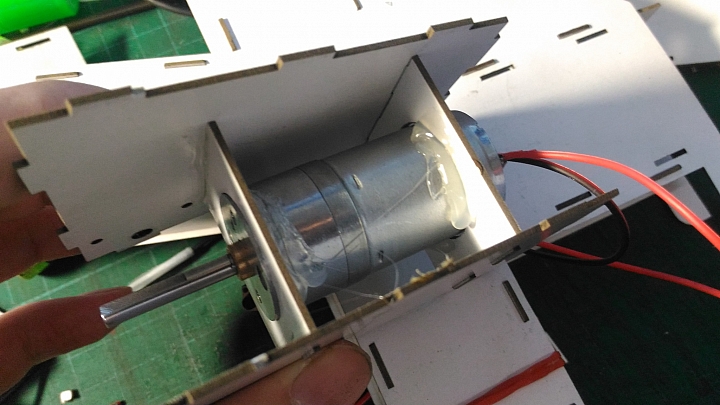

27.以熱熔膠將馬達與元件接合
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

28.四周都黏合
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

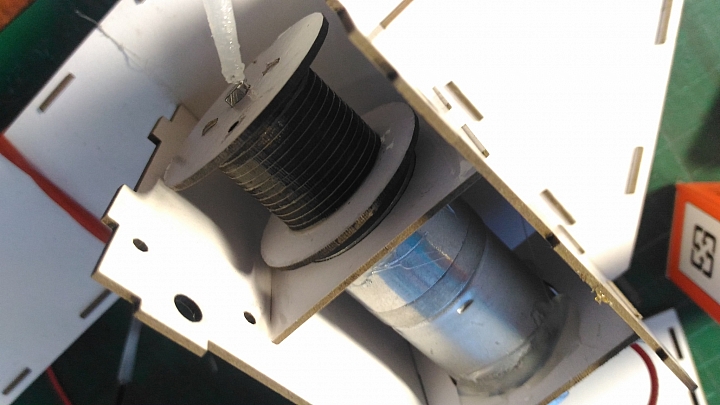

29.將絞盤插入軸心以三秒膠跟軸心做永久黏合。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

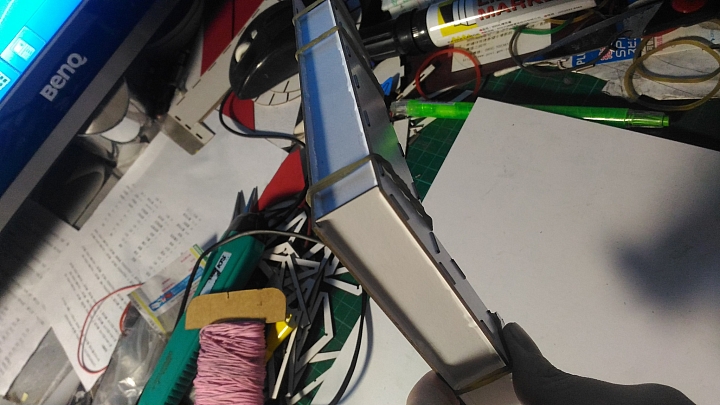

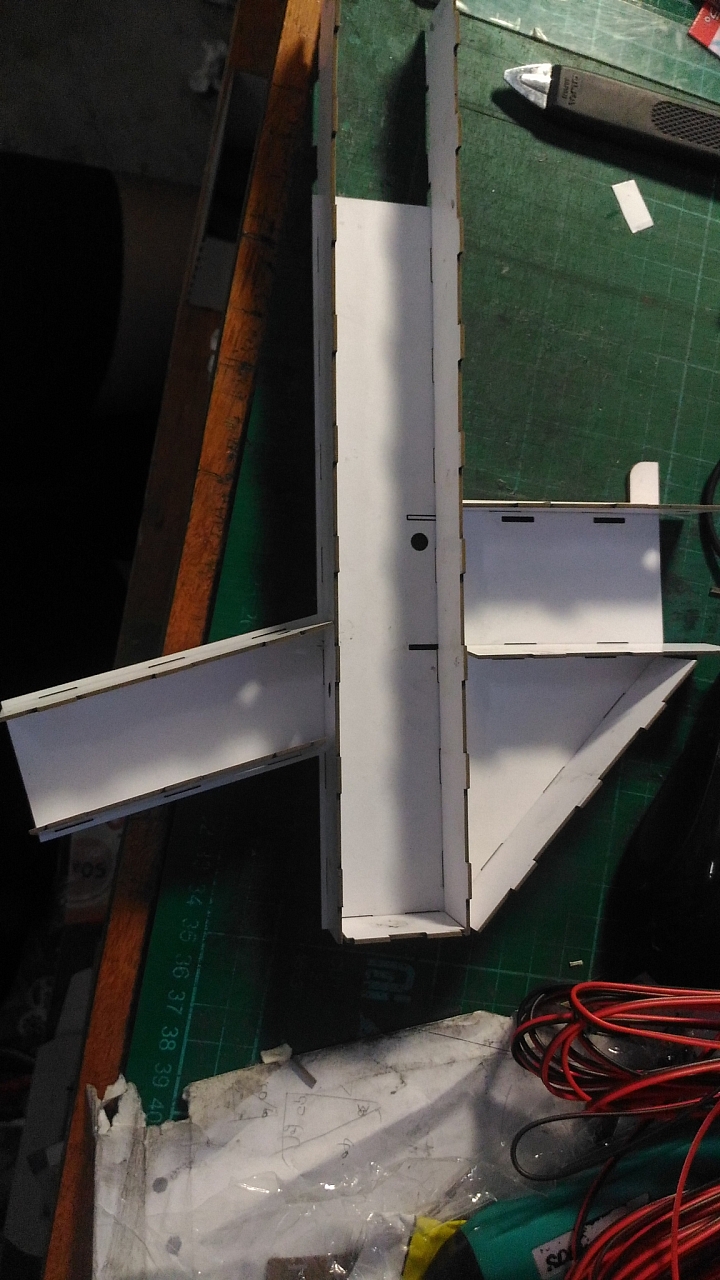

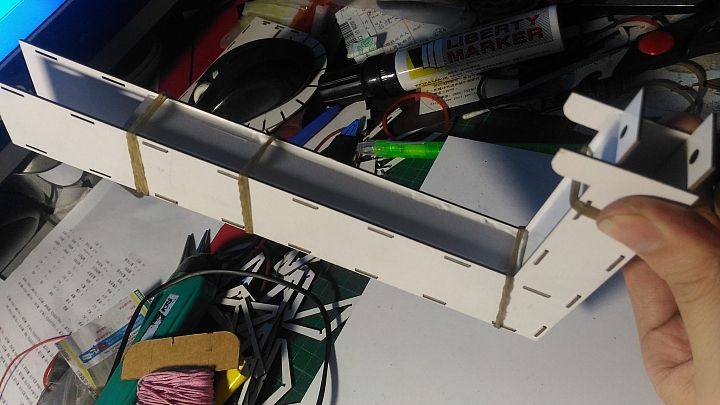

30.將元件都插入卡榫後都以橡皮筋做固定,並將紙版接合處都以白膠黏合。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

31.只有正面卡榫部分需上三秒膠強化,以免紙張開花
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

32.噴漆前將洞口以隱形膠帶從內側擋住
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

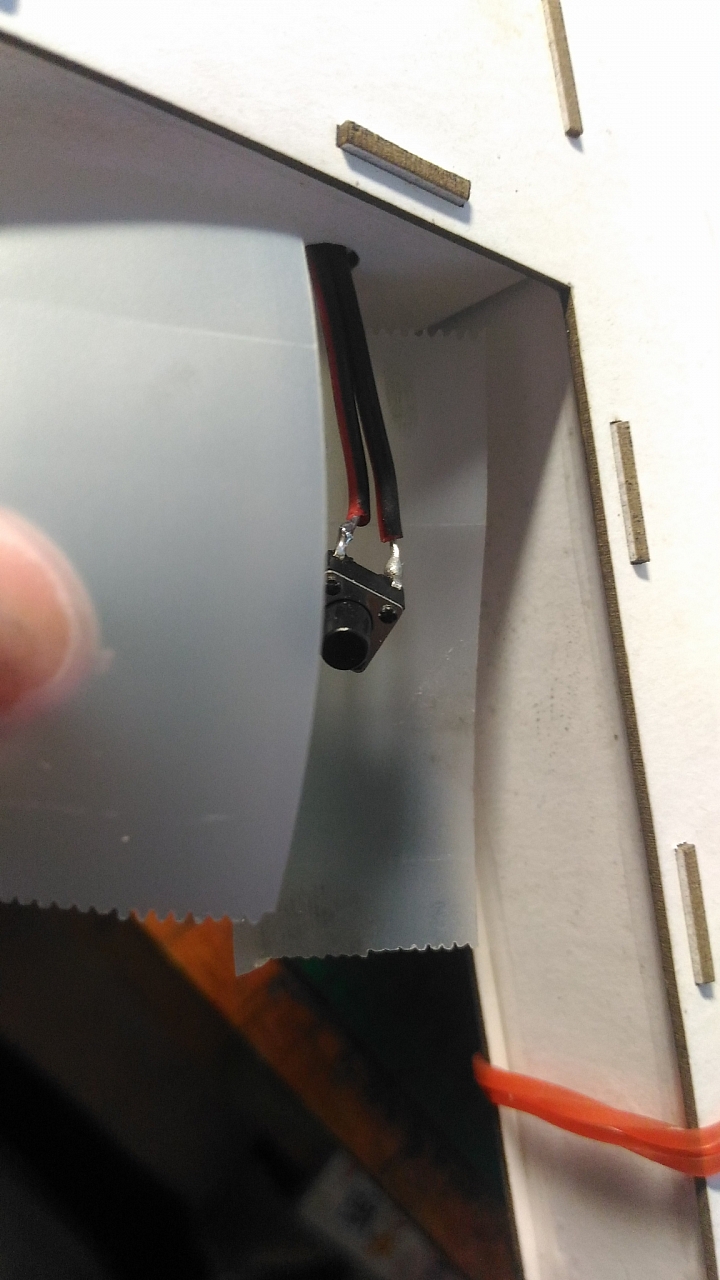

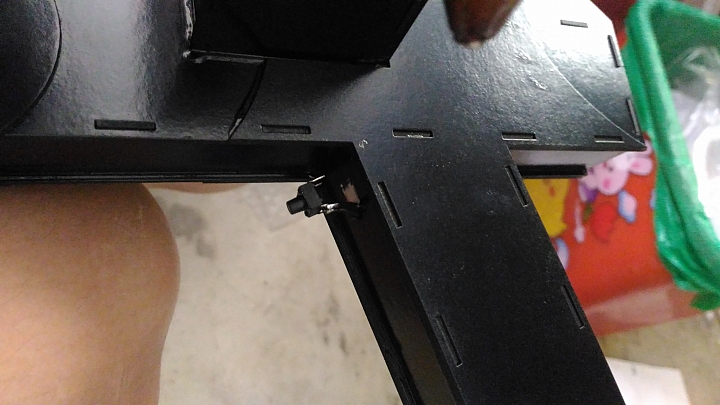

33.微動開關貼好 避免被噴漆噴到
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

34.噴漆前,槍身大接合 這兩點以雙面膠做暫時黏合。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

35.黏合後準備噴漆。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

36.噴漆過程(略)


腳架:

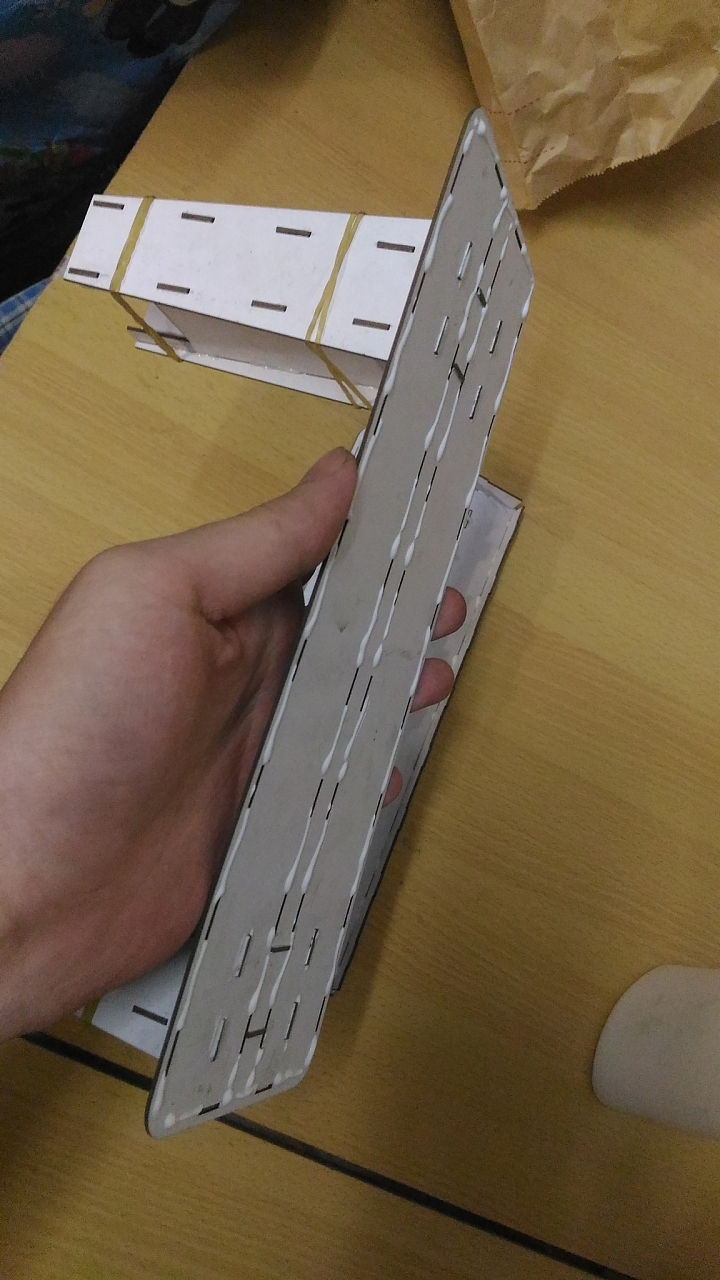

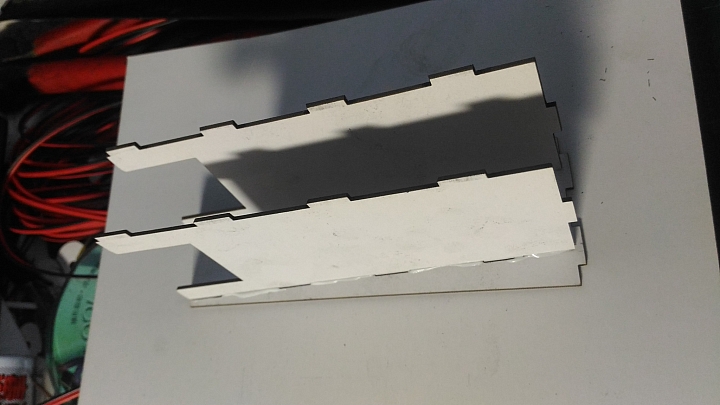

1.如塗上膠
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

2.插入卡榫
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

3.同上
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

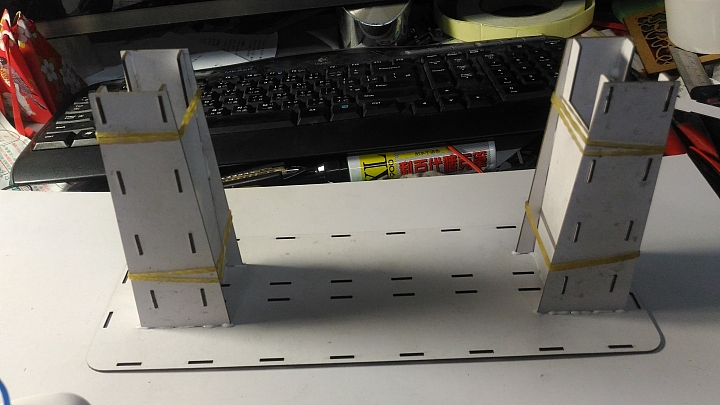

4.接合後像皮筋固定
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

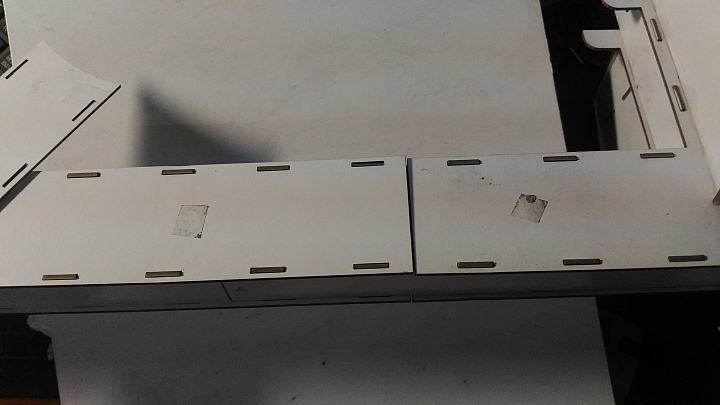

5.支架與底盤卡榫接合前上膠
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

6.接合後如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

7.底盤卡榫部分都塗上膠
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

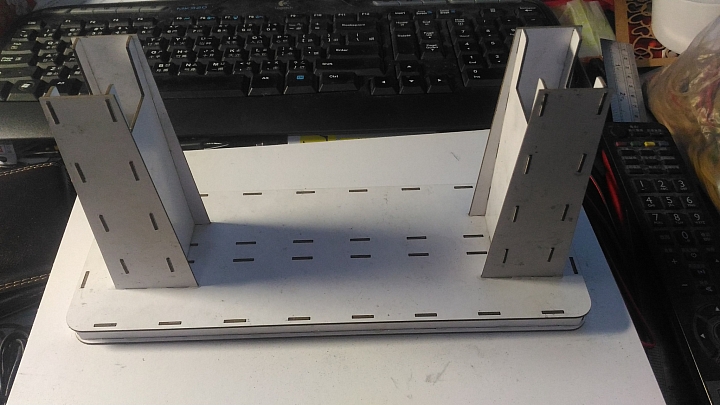

8.元件插入後如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

9.兩片作接合,這也要上膠
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

10.結合後等待白膠乾了,支撐架跟底盤以三秒膠做強化
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

11.完成後如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)


組合:
1.槍身噴完漆後將接合處取下,並預先每端各套一個橡皮筋,接著將轉輪放入
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

2.卡榫卡回去並在白色部分塗滿白膠
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

3.固定板對準卡榫貼回去
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

4.雙面都黏回後,以預留的橡皮筋在兩端做固定。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

5.軸心插入鋼棒
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

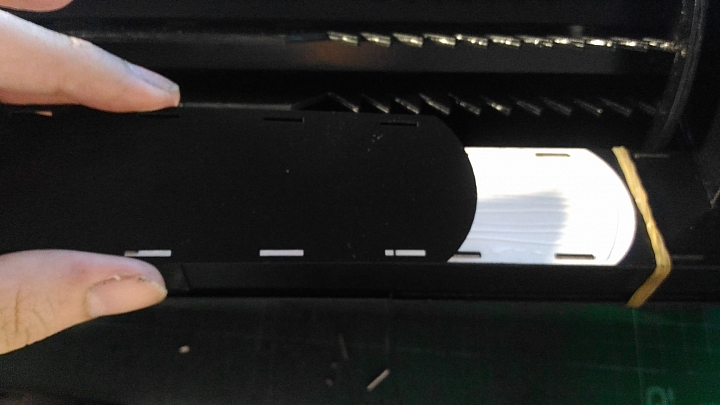

6.前面出口以一紙板黏合擋住
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

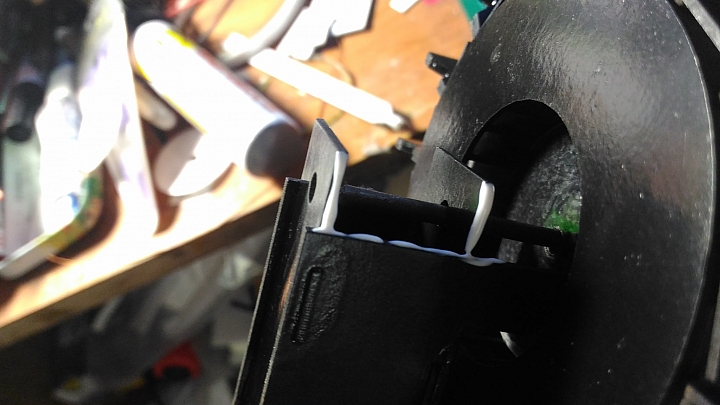

7.邊緣塗上白膠
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

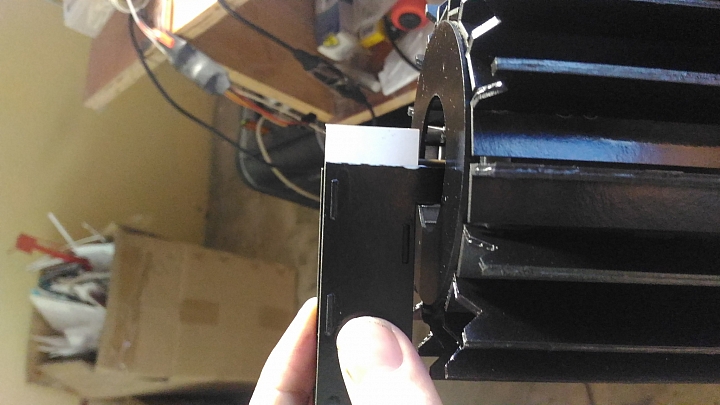

8.紙板對準黏合
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

9.四周塗上白膠
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

10.上蓋貼合後以橡皮筋固定
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

11.微動開關部分在白色處塗上熱熔膠,馬上把開關按壓上去做黏合。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

12.白膠乾了取下橡皮筋
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

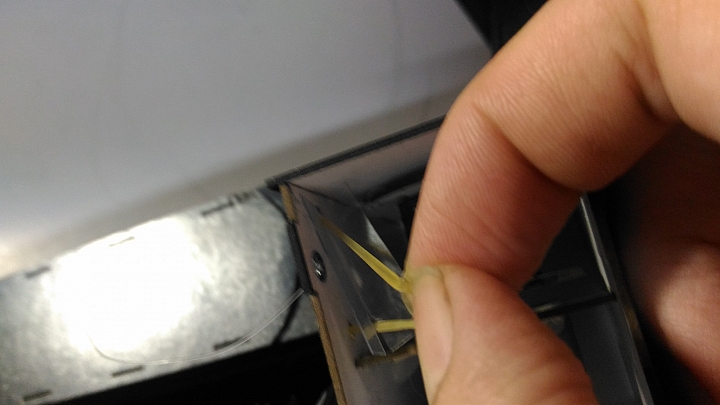

13.釣魚線穿過絞盤上的孔並打死結,橡皮筋如圖也穿過孔
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

14.拉緊後打結,將多餘部分剪掉
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

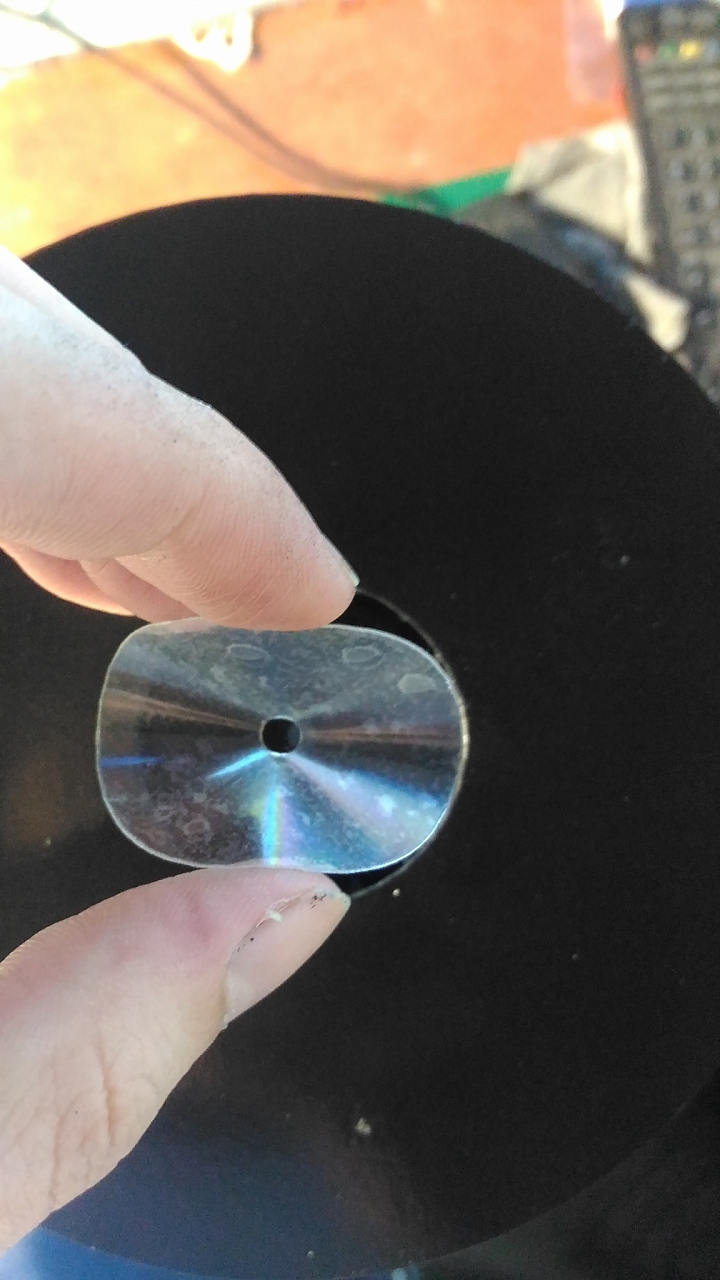

15.再套入耐磨的透明膠片,避免釣魚線跟橡皮筋直接摩擦
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

16.另一端裝入電池
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

17.按下開關,捲入所需的釣魚線。
壓倒性的存在!!自製540連發橡皮筋槍(已更新)


裝填:

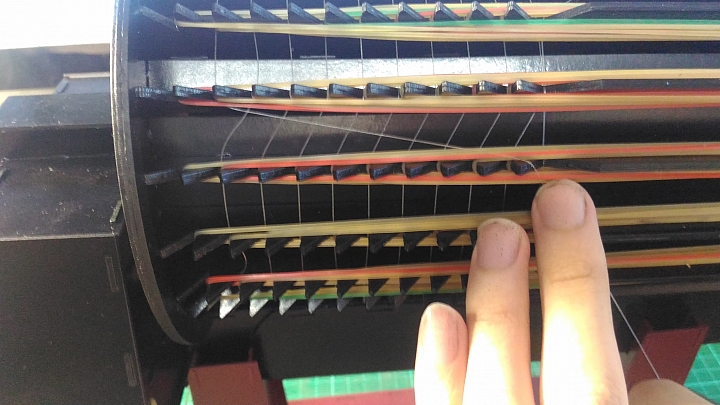

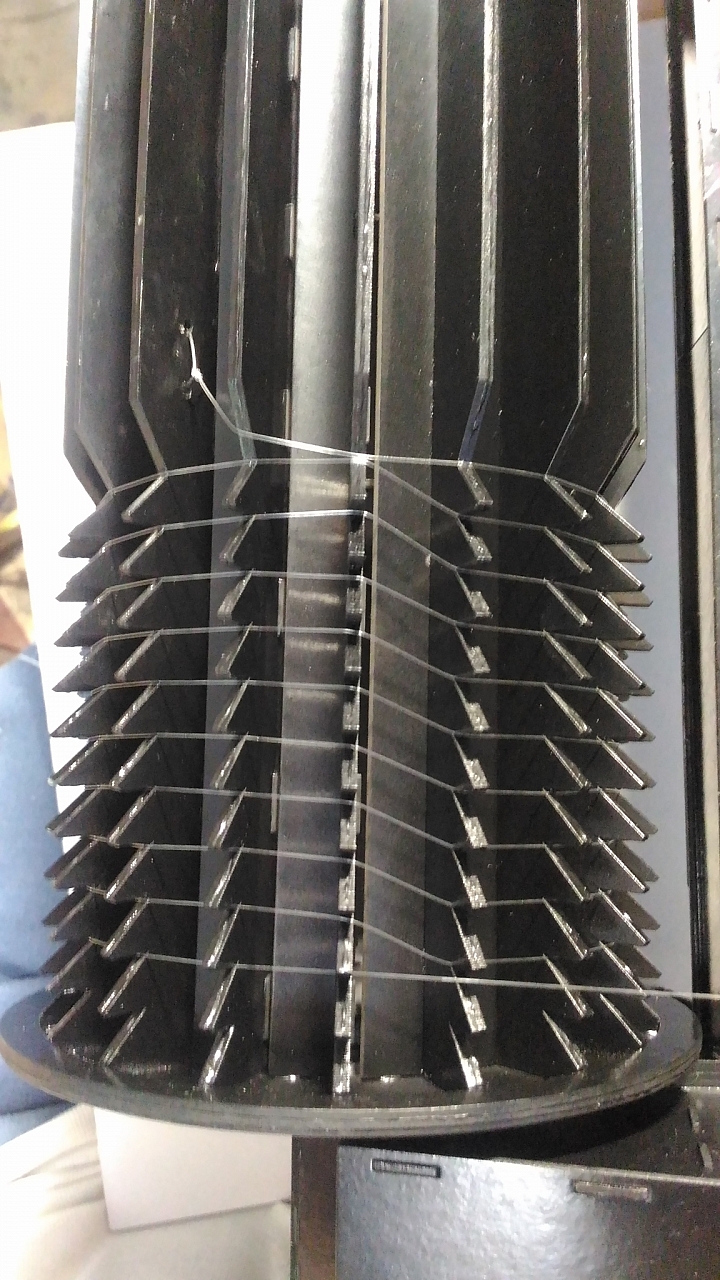

1.魚線末端穿過轉盤上的孔打死結後往如圖的方向捲線
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

2.第一層線的捲法如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

3.捲好後每個溝槽都上一條橡皮筋
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

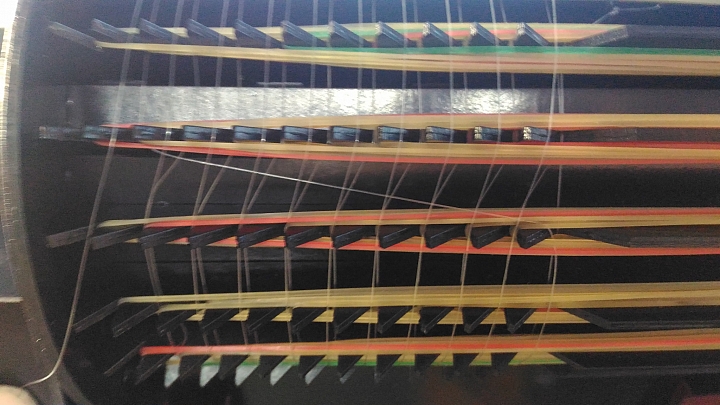

4.橡皮筋都裝好後開始裝第二層,繞線法如圖
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

5.都繞完後一樣在每個溝槽都上一條橡皮筋,之後的第三層也是如此
壓倒性的存在!!自製540連發橡皮筋槍(已更新)

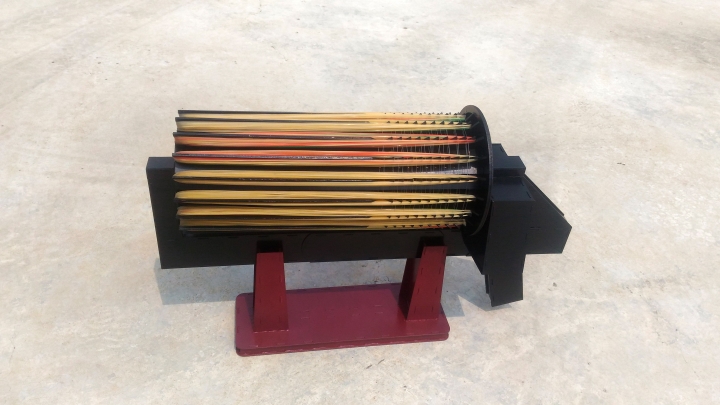

每層180發X三層=540發裝載完成
