很久沒有發文了, 上次發文也是幾年前的事情,
如果有飛友已經發表過了,先說聲抱歉,我 Lag了,
您可以轉台了= ="
話說.. Mobile01 沒開 『無人多軸飛行討論專區』？
文多, 圖多... 沒耐性的, 也可以轉台了= ="
看到這, 你還沒轉台....？ 希望我的分享, 不會讓您失望.
由於要講的東西很多, 所以會分很多章節,
說錯的地方, 也請大家不吝指教, 感恩 Seafood = =
中斷了幾年的遙控人生,
最近又熱血了起來...(絕對不是因為 空拍機撞101的事情喔@@
現在不管什麼都要玩『開源』,
連遙控設備都開源了, 但還沒時間看程式碼,
一定要先來爽飛一下的,
畢竟太久沒讀這方面的資訊,
現在已經進入『開外掛模式』,
要在短時間內補上缺少的技術和資訊,
首先登場的是... 遙控器(發射機) = =
QX7 照片
我選用了開源的 Frsky QX7 (真的很便宜,以前只有 Futaba, JR 這好貴的...
Futaba 發射機+接收機 照片
陪伴我多年的 Futaba ..
畢竟多年前的深層記憶,還沒更新/升級...
這麼便宜的發射機一定是玩具等級的吧?
不會是 RC 飛友在用的吧？
我大錯特錯了, 跟不上 2017年的腳步,
因為開源.... 所以更便宜, 更先進, 更神奇了,
畢竟以前封閉技術的時候, 廠商要做的功能我們才用的到,
現在全世界的人,一起把功能強化新增,
造福了我們RC朋友.
我剛開始把玩的時候, 突然覺得好像是一支手機＠＠
一開機會說：Welcome to OpenTX .... (聲音還蠻好聽的.
會震動, 有語音會說話, 還可以播放音樂, 換桌面圖.....這...
玩飛機不用這些吧= = 花俏功能了吧..呵呵
基本選單的設定都沒多大改變,
但是兩側的防滑材質,握起來更加舒服有安全感,（摔飛機沒藉口說..手滑了
還預留了外掛模組, 可以通用很多的通訊協定, (真是太棒了
使用電壓也比較自由了, 從 6~15V 都可以用,
幾乎每一樣東西, 都提供了USB的接口, 可以自行更新升級韌體,
這是玩家的福音, 但好像是有些人的障礙..
也可以用 電腦做設定, 實在太方便了, ( 我超級愛用電腦做設定, 比較有效率
電腦設定畫面
雖然現在用的裝備幾乎都是中國製造,
但是由於很多公司有做出口到歐美, 所以品質很不錯的,
至於 淘 來的東西, 說實在我不敢再嘗試了. ( 之前被騙太多了
後面陸續用到的裝備, 幾乎都是中國製造,
更妙的是, 有些公司不做『內銷』, 甚至不寄送中國/台灣,
連購買的網站都是歐美語系, 沒有中文,
有些東西淘寶也找不到....( 世界結構已經變了
我這批全部的裝備, 都是在英文網站買的,
因為都免運費, 又特價...( 超級折扣, 還有打 4~6折的
但是不論是 製造商, 經銷商, 都在 廣東,香港....
下次來試試, 用中文寫給這些『英文網站』看他會不會回 = ="
貨物一律由 FeDex , DHL 快遞來台灣.

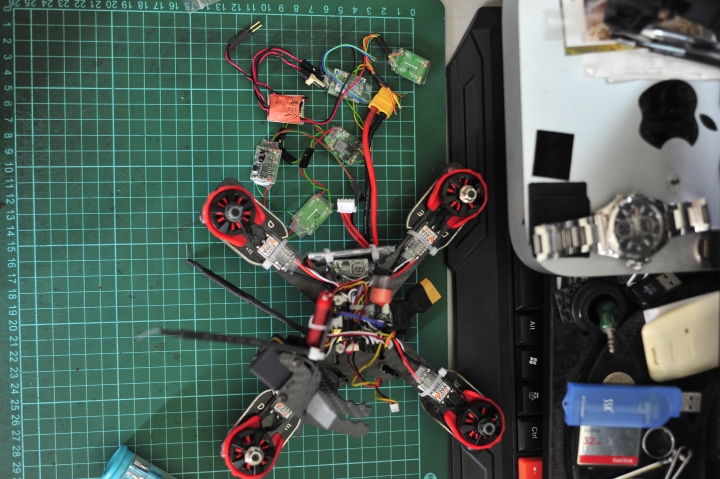

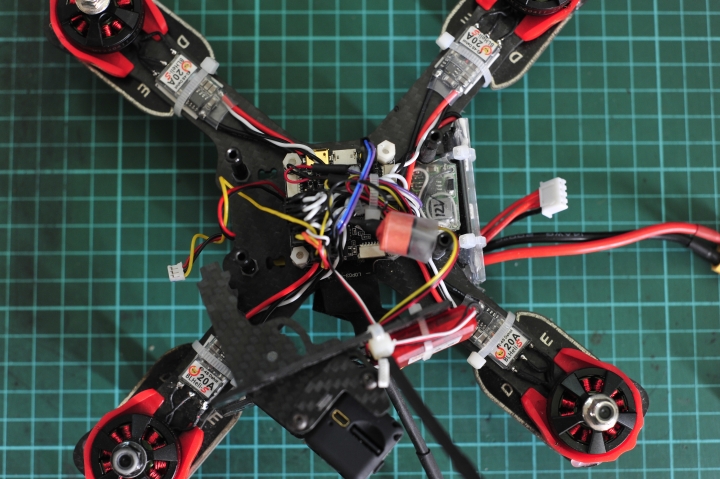

四軸競速機 FruiBee Darkmax 220
我這次選用 台灣 FullyMax 的電池 3S 11.1V 1000mAh 30c
測試的時候我覺得很噴... 戶外表現應該不差,

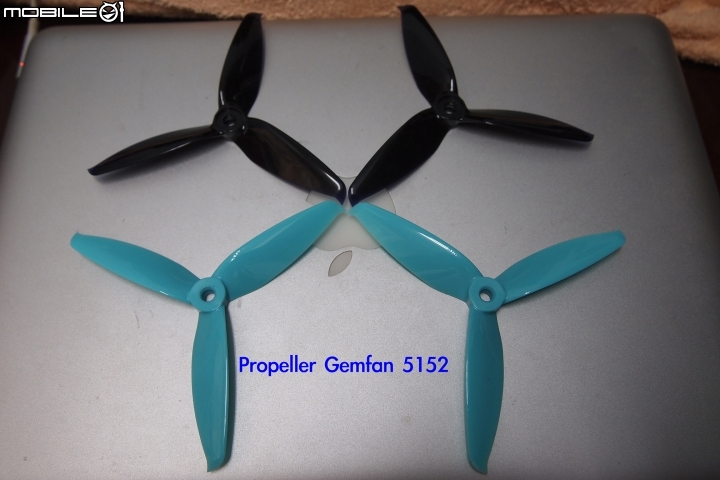

這台配的槳是 5125 的 三葉槳, 馬達是 DYS 無刷2550KV
飛控板是 OMNIBUS F4 （有 OSD, 圖傳 功能）
本來就有搭配鏡頭, 可是.... 我要換好一點的,
於是....手滑就多按了一下, 買了 RunCam
RunCam Split
包裝質感不錯, 來自 深圳的公司,
解析度 1080P 有 60 FPS耶, 蠻好的.
電路板/鏡頭基座,自己用 3D列印, 這樣方便改裝在機子上.
後方的小板子, 是 Wifi 板子, 可以用 手機直接看耶,好酷.
要去飛 FPV的時候, 可以拔掉 Wifi 板子.
還有 DVR 錄影功能, SD卡已經安裝在裡面了.
好想趕快錄一些飛行影片喔 ~_~"
Wifi的優點是不需要開圖傳, 或另外找一台螢幕來看
而且也可以當家庭保全用,畫質好,而且對於光線的劇烈變化調整反應很快,
這在後面的試飛會詳盡解說.
手機看到即時的畫面,舊手機不要丟阿, 還是很好用的.
在手機 App上面就可以設定全部的功能,也可以錄影/拍照
我的老 iPhone 4 還是頭好壯壯耶= = 躺在箱子裡多年, 現在終於派上用場.
但是...我是不會看著小螢幕飛 FPV的...
當然是要帶 FPV 眼鏡阿, 那樣才能滿足飛行的夢想,
話說, 每次搭飛機時, 大多數人看電影,
但是我一定會在螢幕上切換成『機艙』外的畫面,
在起飛降落時, 幻想自己和飛行員看的視角接近...(太天真...
現在終於可以自己實現這個夢想了,
電影 TOP GUN 捍衛戰士....我來了～～～
傳說中的FPV眼鏡...(為什麼大家都用這個, 我也不知道...呵呵,跟著老前輩用,就對了XD
FatShark HD3
外出眼鏡收納盒
本尊出現
聽說這肥鯊天線也很厲害= = （(為什麼大家都用這個, 我也不知道...呵呵,跟著老前輩用,就對了XD
遺憾的是...附贈的 HDMI 傳輸線, 連接電腦, 只有突然成功過一次,
就再也抓不到電腦的影像訊號, 至今還是無法當做懶人電視來看@@
有前輩知道怎麼用嗎？跪求方法,謝謝.
到這裡, 是不是好像都具備了, 為什麼不去戶外爽飛呢？？？
這裡就是小弟網路購物的時候, 手指頭沒有多滑一下...
這 肥鯊 眼鏡, 沒有附贈『接收器』啦!!!
蝦咪鬼～～～ 阿沒接收是怎麼飛啦...( 現在 接收機還在海上 = =
已經有很多前輩抱怨過了, 這麼貴的眼鏡, 廠商都不願意附加接收機,
所以拿到的時候, 實際上是無法使用的....OOXX
喔, 對了... 目前為止這些裝備都是要自己做功課去找,
自己去配, 型號/功能 自己任意組合搭配, 端看您的需求,
不像 大疆 那種完整套機, 一拿到就直接可以飛了那種,
那為什麼不買完整套機省下這些麻煩呢？
因為 Maker 就是勞碌命阿, 比較不願意玩『封閉系統』的東西,
因為無法自己隨意改裝... ( 改裝才是王道, 原廠的東西很快就膩了,
您說是嗎= =
//========== 2017年 11月 19號 更新
肥鯊眼鏡的接收器終於到手了,
可能是因為 雙十一, 物流無法消化吧..等了快一個月..
拿到之後第一件事情就是3D列印一個集線槽,
集線槽 3D列印完成, 照片-1
集線槽 安裝後, 照片-2
在正式飛行之前, 有兩件事情要先處理.
A. 飛安問題.
B. 外觀問題.
關於 A. 的處理方式, 因為螺旋槳的殺傷力非常巨大,
我曾經差一點被自己的單旋翼直升機的『大槳』射中,
就是所謂的『飛槳/射槳』.... 至今心有餘悸＠＠
雖然小四軸機的槳,射出機率不高,
但是天上飛的東西, 還是謹慎一點好,
就當買個保險, 萬一碰到人或物, 可以有效的降低殺傷力,
＊螺旋槳保護罩＊
自己先用 CAD 軟體畫出來,
CAD 圖片 - 1
CAD 圖片 - 2
CAD 圖片 - 3
這是剖面圖, 先暫時用對稱翼型,之後有機會改翼型看這小東西是否有差別.
CAD 圖片 - 4
這中間修改了無數個設計版本, 也列印出來很多個,
還蠻耗費時間的@@

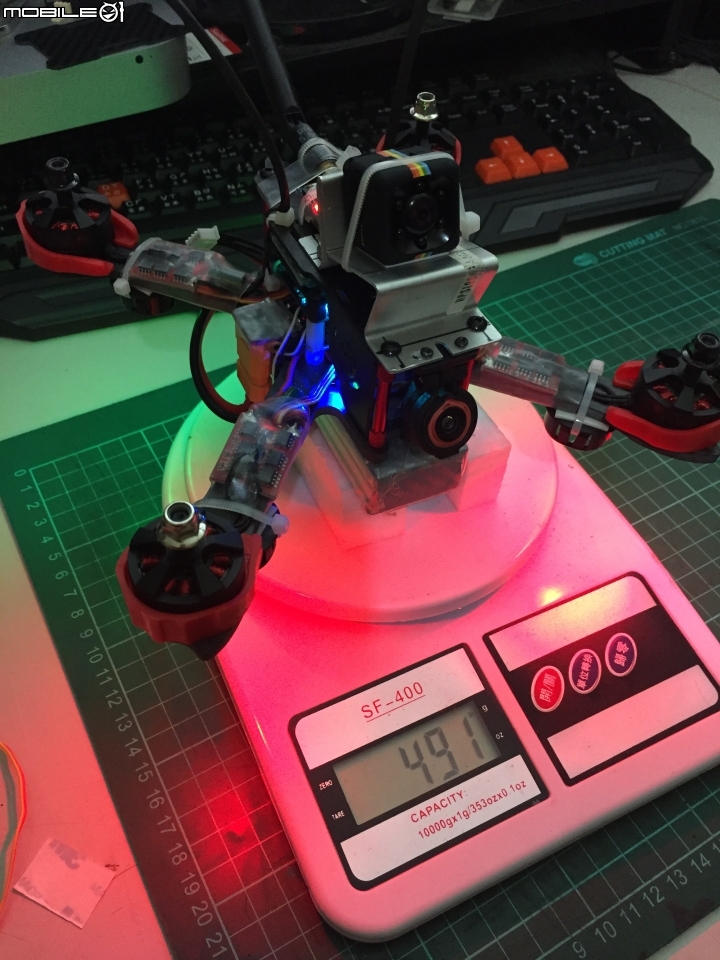

用3D列印出來, 要考量到『重量的問題』,(希望單顆能在30g以內含起落架)
還有3D列印效率的議題, 包含撞擊潰縮的部份,
希望撞擊時, 讓保護罩破裂,螺旋槳斷裂去吸收撞擊力道,
畢竟 3D列印花費很低,絕對比螺旋槳直接砍到造成的傷害要划算= =“
所以設計上要花點巧思, 多出來的重量只是犧牲一些飛行時間.(費電)
列印出來的成品圖片 - 1~4 包含 『起落架』,
看到大多數人如果把電池放下方時, 就用電池當『起落架』,
覺得有點危險, 還是擋一下比較妥當.
撞擊測試, 是否有足夠的潰縮區造成緩衝
破壞狂影片 - ＊已經補上＊
https://youtu.be/lUgSOLBAaeY
關於 B. 外觀問題, 個人覺得有整流罩看起來比較美,
根據『白努力定律』這樣能提高螺旋槳的效率@@
也能有效排除旋翼翼尖產生的渦流,
希望適用在這迷你模型上面....呵呵～
（飛的時候, 發現...好像真的降低了『噪音』,難道是錯覺嗎？ ）
因為不是這領域的專業研究者....所以
看爽成分居多啦, 看著成品完成, 幻想裡面是安裝勞斯萊斯發動機= =“
咖啡喝完一杯了, 再去煮一杯摩卡,繼續未完的旅程～～～
//========== 2017年 11月25號 更新
撞擊測試影片（室內）
//========== 2017年 12月1號 更新
好快又到年底了, 希望今年能把這篇寫完@@ 謝謝大家的閱讀.

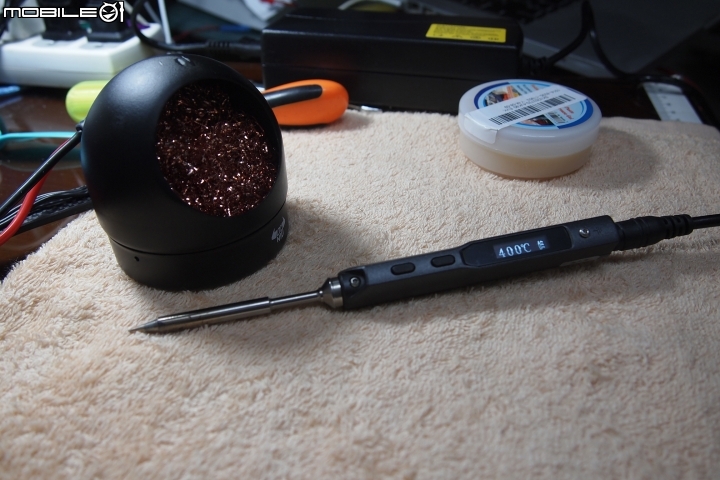

同場加映 『好用的智慧型電烙鐵』（ 好物分享 ）
工欲善其事,必先利其器！ （ 玩家必備的工具之一 ）
智慧烙鐵 = =" ( Open source 又一發 )
在有限的預算內, 又要有溫控,加熱快速,溫度顯示,
找了很久, 就用這支了, 結果沒讓我失望,
輕巧的外型也是一個特點, 不像其他大多數的烙鐵,
拿起來手感很好, 尤其是焊接點很細小的時候,
輸入電源也是特色之一, （ 電壓越高, 加熱速度越快 ）
在外面飛行場地時可以用汽車電源DC 12V,
進行野地維修, 真是方便阿～
在家就用 DC 24V 加熱最快速, 看影片嚕～
（ 差一點把我的維修桌巾燒掉@@ ）
加熱好快的影片
//========== 2017年 12月9 號 更新在13樓
~ The End ~
