拆後蓋先用電源供應器通電試看看,完全沒消耗電流,可惜的是故障品,不會動了。
接下來先拆下電路板,也用起子順便看看擺輪上的固定磁鐵,還好磁力還在。
基板上沒幾顆零件,兩顆電容一個NPN電晶體,還有就是那圓圓的線圈,以三用電錶逐一檢查每個零件,發現是線圈出了問題,細看邊緣漆包線的繞法應該是有三組線圈且其中的一組斷線開路了,研判是電晶體的輸出接了2組串聯的線圈因斷線而無法產生應有的磁場去推擺輪上的磁鐵。
由於線圈有封膠,只留末端引線焊在基板上,該漆包線線徑比擬蜘蛛絲,如果斷線是發生在內部那實在是沒搞頭了,因此先假設斷點是發生在焊接處,但用烙鐵多次重焊也無法修復,難道沒救了嗎!
後來想到這是兩組線圈串聯!何不將斷線的那組在基板焊點上直接短路就好!
短路後重裝回基板!!!!!!居然復活可動作了,順便測了消耗電流:高達30uA(現今的石英錶消耗電流大約是落在1uA左右),又拆下來改串聯加入一顆680Ω電阻(沒斷的那組線圈的直流阻值約800Ω),如此一來消耗電流降至約20uA,而且擺輪振幅似乎也沒感覺變小,就這麼用吧!
放上LR44鈕扣電池正式運作;以此電池的電量(約120mAh,各廠家標示都不一樣)理論上算來應該可運作近八個月,如果使用SR44SW氧化銀則可以運作更久。
既然已經回復正常,它又是擺輪游絲為計時主角免不了也有六方位的問題,因此接下來就是上測錶機順便調整快慢,大致調好後發現面盤向上及朝下走時比垂直擺放時日差快了約30秒,研判是擺輪的軸承應該要保養了,這問題等改天抽空再來洗油應該可解決。
順道一題的是:以前自製的拾音電路在前一段時間也正式裝了個外殼,材料是這個!

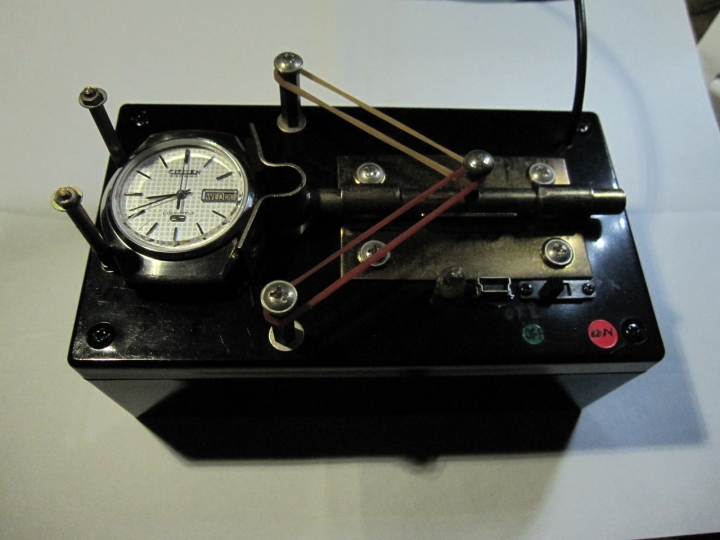

沒錯,就是這個"門栓"及幾根銅柱;先將門扣稍微整形一下倒置焊在中間柱子的末端再在內側黏貼泡棉,中間的凹陷處剛好可以容納龍頭,夾持的力道在此是使用橡皮筋,也可以用彈簧,外殼則是在電子材料行買的萬用盒,另找個退役下來的鋰電池再加上昇壓5V的小模組逐一安裝上去,裝上電源開關及開miniUSB孔作為充電之用,以這個電池估計可連續使用約80小時,引出線有接3.5Φ耳機插頭可直接接在電腦的音源輸入孔,測各方位時只要直接改變整個測試座的放置方向就好,如此在使用上方便多了。
此7806a機芯震頻是36000bph(5Hz),發條被電磁線圈取代,各齒輪只負責相對齒數比,不用傳遞大扭力因此可不使用寶石軸承。
經由壓按龍頭同一動作可快調日期或星期,方法是:12點鐘朝上時壓按龍頭可快調日期,反之朝下可快調星期,這是蠻特殊的設計,至於龍頭抽出則可停秒及調時。
等改天洗油後再來做六方位精調,有著微調快慢針結構要追上天文台等級的標準想必是可達到的。
===分隔線===================================================分隔線===
此錶這幾天已經全部拆解洗油及對游絲做調整,有發現游絲整個盤面與擺輪之間有歪斜,外端曲線也稍有偏差,逐一調整之後其六方位誤差值由原先大約三十幾秒降低至十秒之內,走時日誤差也已調整到低於五秒,如此已達到天文臺等級,隨後再來觀察個人配戴習慣的是否穩定及盡量調降快慢誤差
