那為什麼上面的標題是 “iPhone X 無線充電 之 未完成測試” 呢?
朋友啊, 沒事就不要買來路不明的 無線充電板; 因為測到後面就”不敢”測了, 怕把我用省吃儉用錢買的iPhone X弄壞了!
----------------------------------------------------------------------------------------------------------
就把這篇文章當做是”教訓”文來寫嘍.

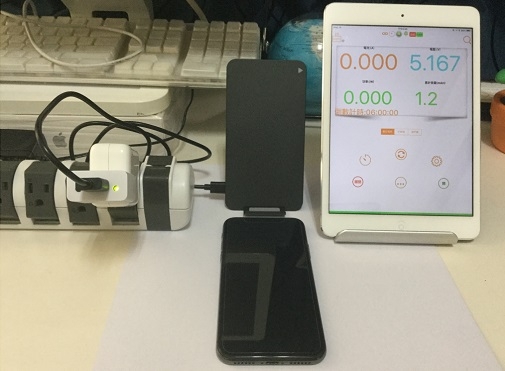

黑色長方形的 無線充電板 是在下圖的左邊. 而它的產品”標示”的規格是 輸入: 5V/2A 或 9V/1.67A, 輸出: 10W max., 及 efficiency 轉換效率: >= 73%. 此外, 我朋友是說這個 無線充電板 是有內建三個充電感應線圈的.
測試環境是用 iPad 的10W (5.1V, 2.1A)充電器 接在延長線的電源上; 然後把有內建 即時電源功率量測 及提供即時電力量測圖表的 GardCharge USB智慧計時充電保護器 放在iPad充電器 和 無電充電板所附的USB Type-C線之間, 而USB的另一端就接到 無電充電板 上; 測試時只要將iPhone X 放在/靠在 無電充電板 上, 然後透過iPad Mini來執行GardCharge的App, 就可以把 iPad Mini當做是電錶來用, 來觀查充電特性了.
註: 由於 GardCharge當做電錶使用時, 是在測iPad充電器提供給 無電充電板 的電力變化; 並不是測試 無線充電板 直接給 iPhone X的無線電力 (小弟手上的設備不足以做這方面的測試); 所以這個實驗是僅供參考; 但還是可以初步推算出無線電力的供電狀況.
現在先將 無線充電板 上電. 在 iPhone X還沒放上去之前, 可以看到這個 無線充電板 會吃一些些電(0A ~ 0.092A; 0W~0.5W之間)來偵測是否有手機放上去.
用圖表可觀察到一些小鋸齒的波形
現在把剩下約10%電力的 iPhone X 放上去, 可以看到iPad 10W充電器的 供電電力會由 0A 到約 0.7A (~4W) 然後上升到約 1.2A ~ 1.3A (~6.5W)的範圍. 目前還算正常.
在App上顯示約20分鐘後, 還是維持約1.22A (~6.3W)的供電電力, 及手機自己的充電百分比約在30% (註: iPhone X上的30%, 應該是要對應到約800 ~ 900mAh的充電量, 但在App上觀察到的供電量是約402mAh; 這應該是小弟在這段時間不小心重置了電錶設定, 沒有計算到額外的400~500mAh的電量 及 10~20分鐘的充電時間; 可先不管這個誤差, 因為之後還是要放棄這個實驗).
就在看完iPhone X手機螢幕 的充電百分比時, 之後按下手機的電源鍵關閉螢幕,就突然將電流降至0.816A (~4.22W)
為什麼會這樣呢?! … 後來發現把iPhone X在 無線充電板上 向左邊移個約1公分就會回復到1.21A (~6.3W)的供電電力. 註: 之後也有試著往右移回1公分, 但供電電力就會降到0.8A了; 所以只好留在向左邊的1公分.
接下來iPad 10W充電器的 供電電力會由約1A (~5.9W) 到約 1.25A (~6.5W) 然後到約 1.8A (~9.1W)的範圍波動; 也發現到 無線充電板 和iPhone X都會發燙
之後就一直的在1.0A ~ 1.8A之間波動
這是App上顯示在約3小時39分鐘後的圖; 而手機上顯示充了59% (看完後就關上螢幕了)
這是App上顯示在約5小時29分鐘後的兩張圖; 而手機上顯示充了76% (看完後就關上螢幕了)
在App上顯示在約5小時54分鐘後, 由iPad 10W充電器的 供電電力會由降至1約0.6A ~ 0.9A( 3.2W~5.0W)之間; 而手機上顯示充了80% (看完後就關上螢幕了)
由於這時 無線充電板 燙到有點無法觸摸, 而iPhone X本身也是明顯的發燙, 此外 GardCharge電錶原來設定的充電6小時的時間也要到了 (雖然可以用App來調整時間長度); 想了一下, 怕把iPhone X弄壞掉, 就讓GardCharge自動的在6小時後斷電, 來停止測試了.
----------------------------------------------------------------------------------------------------------
未完成的測試結果是:
沒事就不要買來路不明的 無線充電器材 啦! 若是把手機弄壞了, 就得不償失呢.
要買的話, 還是買有品質保證, 及有NCC & QI認證的 無線充電器材 會較放心.
若是用一般的iPhone 5W充電器來充電, 也不過是約3個多小時就可以充飽iPhone X.
而這次的實驗, 用 無線充電板 充了6個多小時,也由源頭的10W充電器 (透過GardCharge) 量測到提供了約7300毫安時的電力; 且也只充了iPhone X約80% (相當於iPhone X有2200 毫安時的容量); 這樣子的話, 那就有差異的約5100毫安時的電浪費掉了 (就是把電力轉換成熱能,消耗掉了). 真是 浪費電, 不環保, 浪費錢, 也有安全上的顧慮.
這次是測到的是較差的 無線充電板, 但在市面是還是買的到 有安全, 有保障的 無線充電器材; 只是大大們還在採買時, 要多注意一點.
而小弟還是乖乖的用較傳統的有線充電就好了.
