在上一個測試中，測試了一些USB-A to USB-C線搭配Apple iPhone 15 PRO的充電狀況，發現到採標準規範製作且有一定品質的線在充電上較不容易遇到問題，那對於目前已成主流的USB-C to USB-C線是否也是有相同的要求呢？這次一樣找了手上使用中及閒置的一些線材，搭配Apple iPhone 15 PRO進行充電測試，並額外測試Thunderbolt 4/3及USB4規範的線材(線材26/27/28/29/30/31、線材35)在充電上的表現
▼首先認識一下Apple iPhone 15 PRO內附的USB-C to USB-C充電傳輸線，線的白色外皮有編織線紋路，不含兩端接頭的長度為95公分，線路直徑為3.2mm
▼兩端接頭白色外殼尺寸為14.5×10.2×4.4mm，外殼與線材相接處未配置護套，USB-C連接器採用一體成形金屬外殼，其中一端接頭的其中一面有Apple A2795 China字樣及編號，連接器內部接觸針腳僅配置VBUS、GND、D+/D-資料線、CC1/VCONN信號線，未配置SBU1/SBU2及高速線，但特別之處是連接器A/B面都有D+/D-資料線(A6/A7、B6/B7，大部分省略針腳的連接器只會配置A6/A7)。此線未配置E-Marker晶片
▼線路等效內阻為166mΩ
▼測試設定：
Apple走PD快充協議，支援PD的Innergie台達C6折疊版60W氮化鎵充電器USB-C輸出埠接Kotomi Premium USB電壓電流表的USB-C IN插座(記錄充電器輸出電壓/電流)，Kotomi Premium USB電壓電流表的USB-C OUT插座接待測線材USB-C接頭，待測線材USB-C接頭接維簡C0Q電壓電流表(顯示輸入Apple iPhone 15 PRO USB-C埠的電壓/電流)
▼線材1：Apple iPhone 15 PRO內附的USB-C to USB-C充電傳輸線

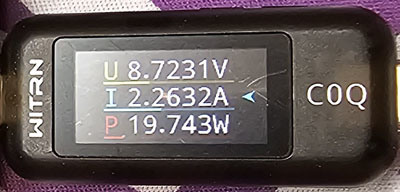

▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電

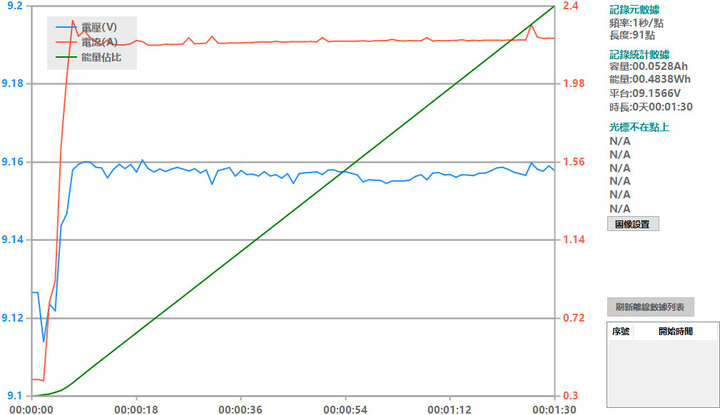

▼充電器輸出電壓/電流
▼線材2：YING XU應許100W USB3.2 USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材3：紫米行動電源隨附USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材4：UGREEN綠聯3A USB-C to USB-C快充傳輸電競線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材5：Avier Uni Line PD3.1 EPR 240W USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材6：小米USB-C PD 65W充電器(CDQ07ZM)隨附USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材7：UGREEN綠聯100W 3C1A氮化鎵快速充電器CD336(3C1A)隨附USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材8：LINDY 100W USB3.2 USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材9：LINDY 60W USB3.2 USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材10：小米USB-C PD 45W充電器(CDQ02ZM)隨附USB-C to USB-C充電傳輸線
▼當充電電流拉起來後，會導致手機端電壓大幅下降，之後手機會關閉充電輸入(斷電)，然後重新觸發。會一直重複觸發→電流拉起來後壓降→斷電→觸發的循環，無法正常充電。手機關閉充電輸入前電壓降至8.1V
▼重複觸發→電流拉起來壓降→斷電→觸發循環影片
▼充電器輸出電壓/電流
▼線材11：choetech充電器隨附USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材12：不知名USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材13：ZENDURE行動電源隨附USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材14：ELECJET APOLLO MAX石墨烯極速快充行動電源隨附USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材15：Tronsmart四合一充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材16：歐肯得Magneto USB-C to USB-C磁吸充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材17：UGREEN綠聯140W GaN快速充電器CD289(2C1A)隨附PD3.1 EPR 240W USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材18：行動電源隨附USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材19：TOOTO PD 5A 100W USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材20：ELECJET APOLLO TRAVELLER石墨烯急速快充行動電源隨附USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材21：TOOTO PD 100W 2M USB-C to USB-C充電傳輸線(藍)
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材22：TOOTO PD 100W 2M USB-C to USB-C充電傳輸線(粉紅)
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材23：不知名USB3.2 USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材24：不知名USB-C to USB-C充電傳輸線(長)
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材25：不知名USB-C to USB-C充電傳輸線(短)
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材26：LINDY 31120 Thunderbolt 4傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材27：ACASIS USB4/TB3外接盒隨附Thunderbolt 3傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材28：noda Thunderbolt 4主動式LRD 2M傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材29：Avier Uni G3 USB4 Gen3x2 240W高速資料傳輸充電線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材30：Avier Uni G2 USB4 Gen2x2 240W高速資料傳輸充電線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材31：Avier Classic USB4傳輸充電線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材32：Golf PD 100W LED數顯1.2M USB-C to USB-C充電傳輸線
▼充電器輸出電壓/電流
▼線材33：AENZR PD 100W USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材34：不知名USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材35：noda 40Gbps Type-C to Type-C傳輸扁線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
(10/18補充)
▼線材36：RCE編織C to C快速充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材37：Avier One Step Ocean Refine C to C快充傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼線材38：小米小布丁充電器隨附USB-C to USB-C充電傳輸線
▼輸入Apple iPhone 15 PRO USB-C埠的電壓/電流，可正常充電
▼充電器輸出電壓/電流
▼上面線材中，不能充的只有小米USB-C PD 45W充電器(CDQ02ZM)隨附USB-C to USB-C充電傳輸線，進行線阻測試，其線路等效內阻為386mΩ，超過原廠線2倍多
▼將其接頭分解，CC/D+/D-線正常連接(A5/A6/A7)，還有2條V+線路，同時發現在兩端接頭都有設置自恢復保險絲(編號S4元件)，推測是自復保險絲造成電流拉起來後壓降也增大的原因
心得：
USB-C to USB-C線材對Apple iPhone 15 PRO的充電測試中，幾乎所有的線材都可以正常充電，合理壓降範圍內線路阻抗造成的手機端電壓差異不會對充電電流產生明顯影響。不過手機電池電量40%至50%的狀況下，充電電流一開始會衝高(手機螢幕點亮時充電電流也會跟著提高)，然後會慢慢降下來，要在電池電量低於40%時才會維持在電流2A以上較長的時間，整體充電功率在19W至20W左右
只要是可3A/60W的線材都可以滿足充電需求，使用100W甚至240W的線材差異不大，頂多是線材阻抗降低後，讓手機端電壓壓降減小稍微提升輸入功率
部分USB-A to USB-C及USB-C to USB-C線材為了加強負載過電流及裝置端短路的保護，會在USB-C接頭內加設自恢復保險絲(POLYFUSE)，當電流超過額定時會呈現高阻抗，電流中斷後會恢復，但是也會造成整體線阻提高，增加線路壓降，並可能導致手機因為壓降幅度過大而判定充電器電壓異常而停止充電。以小米USB-C PD 45W充電器(CDQ02ZM)隨附USB-C to USB-C充電傳輸線來說，當充電電流拉起來後，手機端電壓大幅下降，降到門檻值以下後手機會關閉充電輸入(斷電)，然後重新進行觸發。從電壓/電流曲線圖可看到一直在重複觸發→電流升高後壓降→斷電→觸發的循環，無法正常充電
報告完畢，謝謝收看
