靈鑽 wrote:
後來就乾脆去參考別人(恕刪)
不要怪大家不分享
你貼的這些架構圖算是機密
連intel跟NV的專業文件上面都還有下載者的名字浮水印
誰會自找麻煩分享這些？
不然改天公司追究你要賠錢
法院跑不完的時候
誰會幫忙？
有看到的時候請也請低調不要到處轉貼
個人積分：250分
文章編號：75785169
個人積分：42分
文章編號：75787305
個人積分：1962分
文章編號：75790729
靈鑽 wrote:後來就乾脆去參考別人(恕刪)
來看看文件吧！同樣是Thunderbolt 3、打著40Gbps高速、Alpine Ridge架構，然而intel竟然出了三種不同版本的晶片！（圖一、圖二）
魔鬼藏在細節裡，這三個晶片的詳細規格是：
1.高配JHL6540「Double Port」：
兩個TB3接口，4條PCIe 3通道，可以跑40Gbps全速。
DisplayPort 1.2 (HBR2) ，有8個 lanes，最高支援兩個4K螢幕
2.中配JHL6340「Single Port」:
一個TB3接口，4條PCIe 3通道，可以跑全速40Gbps全速。
DisplayPort 1.2 (HBR2) ，有8個 lanes，最高支援兩個4K螢幕。
3.低配JHL6240「Lower Port」：
一個TB3接口，只有2條PCIe 3通道，只能跑半速20Gbps。
DisplayPort 1.2 (HBR2) ，只有4個 lanes，最高只支援一個4K螢幕。
看完以上，我想那些具備Thunderbolt 3 晶片，卻「無法輸出雙4K螢幕」的筆電應該就是用到了最爛的「JHL6240」，也就是只有PCIE 3x2、4條Dispaly lanes，速度直接狠狠的砍半！所以是誰的鍋呢？intel？ 筆電廠商？Windows？答案是「筆電廠商」！
他們沒有明確的告訴你它到底用了完整版還是閹割版。甚至用巧妙的話術瞞混過去！舉例來說，廠商規格都會寫支援Thunderbolt 3， 然而卻故意不寫、不介紹傳輸數率，讓消費者誤以為是就是Intel宣傳的40Gbps。有的更差勁的廠商則是直接虛標40Gbps。
說真的，一般消費者根本無法去分辨這其中的差異！不過我想還是有眼尖的專業玩家發現了其中的貓膩，所以有的廠商後來就把虛標的40Gbps移除，只留下Thunderbolt 3，但還是故意規避不講到底搭載的是不是閹割版。
但是，這個現象僅出現在「Alpine Ridge」架構的Thunderbolt 3 Contorller。新一版的「Titan Ridge」不論高低配都是有完整的40Gbps，以及完整的Dispaly Lanes囉！（圖三）

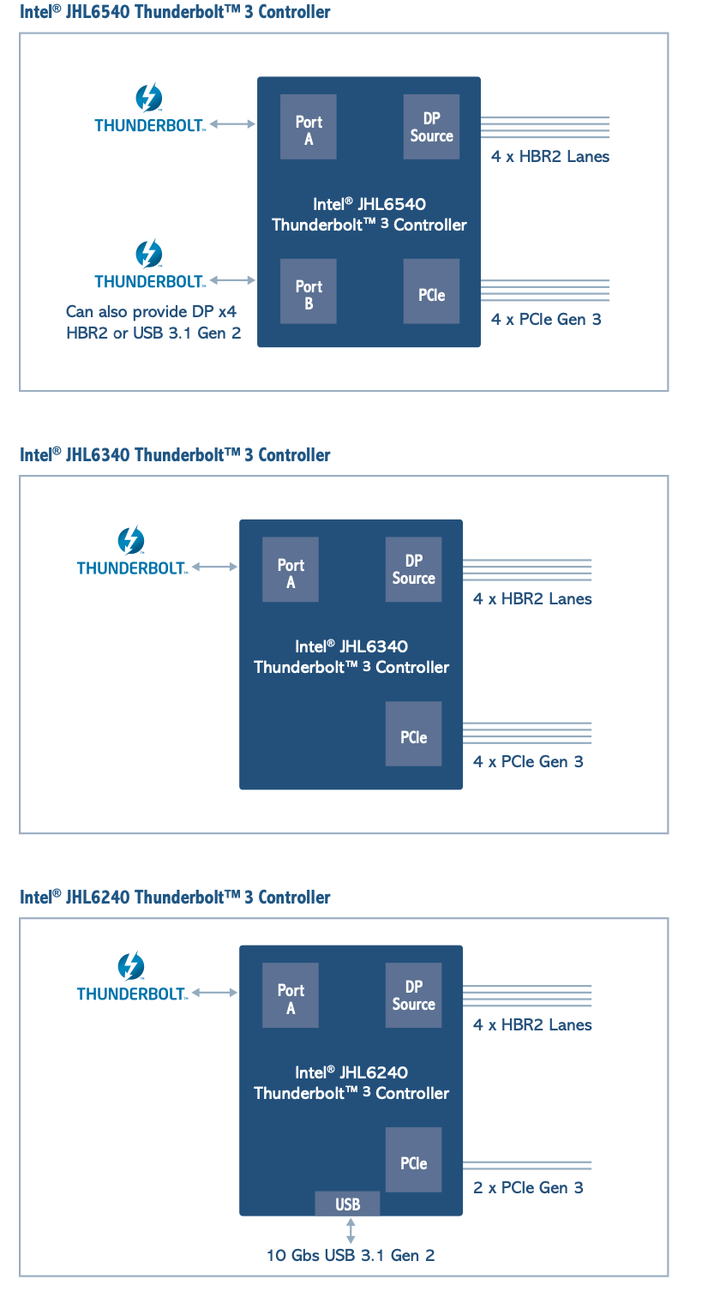

▲圖一 「Alpine Ridge」架構的Thunderbolt 3 ，不同晶片之架構圖

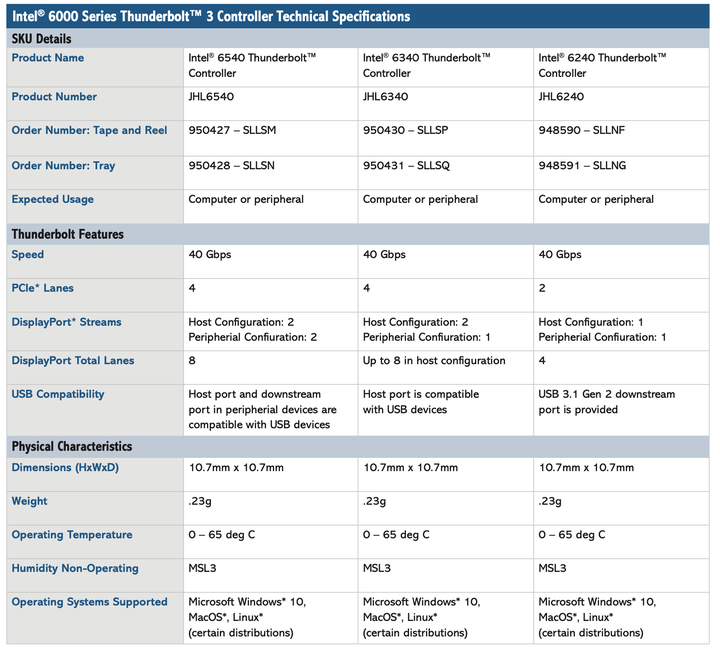

▲圖二 「Alpine Ridge」架構的Thunderbolt 3 ，不同晶片之規格表

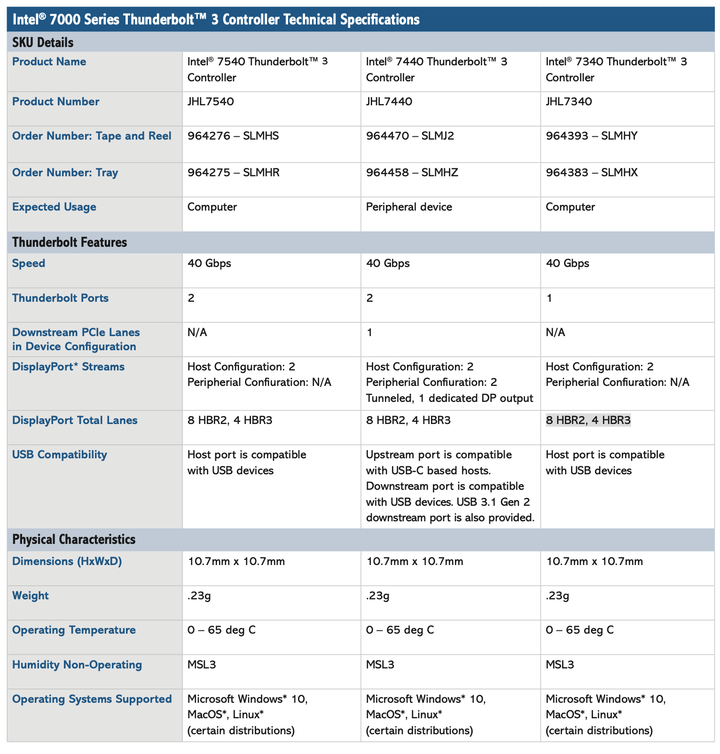

▲圖三 最新的「Titan Ridge」架構的Thunderbolt 3 ，不同晶片之規格表
個人積分：42分
文章編號：75792383
johnny7874209 wrote:
來看看文件吧！同樣是Thunderbolt...(恕刪)
大大讚～
所以其實最麻煩的就在於很多高階筆電是搭配 中配，可以跑滿 40Gbps 的晶片，可是沒人問的話，就不知道原來只有一條 DP可以輸出⋯⋯
所以就像通常因為搭配獨顯，所以有的會拔掉 PD 100W 充電功能（但最近華碩有一款就沒拔⋯⋯），都要消費者主動詢問才告知沒有搭配（久而久之就變成一種默契？）。
因此輸出雙螢幕比較麻煩的就是從各廠牌論壇可以發現很多人買了產品才發現，原來 雙輸出也跟 PD 一樣是選配⋯⋯
而且大多數的廠商都不會提供，通常有PD跟雷電3的雙輸出都反而是那些輕薄沒獨顯的配置～
不過大概是因為輕薄電競筆電很多人會買，就是看上複合商務的性質，所以有些廠商才又願意給高階獨顯薄型的筆電搭配PD～
像 Aero 15 就很可惜，高階緊緻又大電池容量，如果支援PD就完美了⋯⋯
（因為大瓦數的磚塊充電器都很重⋯⋯）
個人積分：42分
文章編號：75792429
johnny7874209 wrote:
來看看文件吧！同樣是Thunderbolt...(恕刪)
大大讚～
所以其實最麻煩的就在於很多高階筆電是搭配 中配，可以跑滿 40Gbps 的晶片，可是沒人問的話，就不知道原來只有一條 DP可以輸出⋯⋯
所以就像通常因為搭配獨顯，所以有的會拔掉 PD 100W 充電功能（但最近華碩有一款就沒拔⋯⋯），都要消費者主動詢問才告知沒有搭配（久而久之就變成一種默契？）。
因此輸出雙螢幕比較麻煩的就是從各廠牌論壇可以發現很多人買了產品才發現，原來 雙輸出也跟 PD 一樣是選配⋯⋯
而且大多數的廠商都不會提供，通常有PD跟雷電3的雙輸出都反而是那些輕薄沒獨顯的配置～
不過大概是因為輕薄電競筆電很多人會買，就是看上複合商務的性質，所以有些廠商才又願意給高階獨顯薄型的筆電搭配PD～
像 Aero 15 就很可惜，高階緊緻又大電池容量，如果支援PD就完美了⋯⋯
（因為大瓦數的磚塊充電器都很重⋯⋯）
