[DIY] 數位無線監視錄影機裝設經驗分享

話說公司有兩層樓，偏偏辦公室在2F，而電腦教室在1F

圖1、人都在2F

有時三不五時推銷的人，就直接跑進來上2F，總覺得怪怪的...
1F好像鬧空城計一般，此時就萌生買監視器的想法，經過開會討論後決定購買
自己跑到『特力屋』看來看去覺得這台規格還蠻適用的
就買了SecuFirst DWS-B011+DWS-B01S (一台主機 + 二台攝影子機)


圖2、SecuFirst DWS-B011+DWS-B01S數位無線監視錄影機

因為自己對於DIY很有興趣，覺得可以試試看
更何況不用拉視訊線，不用去丈量視訊線的長度或是拉線的苦工
只要給攝影子機供電就OK了
規格如下表:

圖3、SecuFirst DWS-B011規格表

因為公司的天花板為輕鋼架+石膏板，我想在台灣應該算是很普遍不過的天花板架設方式......
如果直接用石膏板去挖洞覺得不方便又覺得怕不耐久，
所以想了一下又跑去公司附近的『好博家』買了兩片南亞的塑膠天花板來施工
這種塑膠中空的天花板，好處是用刀片或一字起子就可挖洞
天花板規格應該都很一致，購買時不太會買錯
由於不是專業的，沒啥工具剛挖起來醜醜的，不過裝上去擋住就看不出來了


圖4、挖中間的大洞穿電源/控制線，加上3個鎖螺絲孔位

攝影子機的電源線上有快速配對按鈕，天花板穿線時要注意別硬穿


圖5、電源線上有快速配對按鈕PAIR

當然攝影機要吃電才能攝影，下圖為天花板的電源插座


圖6、記得插電

花了一些時間，由於是第一次施作，成果感覺還不錯
加工後的天花板擺放上去有那個樣子


圖7、加工後的天花板擺放上去

完成一個後只能算完成50%，另外還有一台也是同樣的方式施作


圖8、第2台也完工擺放上去

裝攝影機的時後要注意固定攝影機機身的孔有方向性
我因為裝反，結果在主機看時整個反過來
又得重新拆下裝設


圖9、攝影機本體有兩個對稱鎖孔，依固定位置選用其中一個孔位，裝反畫面會顛倒

當初購買時攝影機會選擇2台
主要是兩台可以互相掩護，沒有死角
1號機往2號機看
2號機往1號機看
如果有人要拿杆子移動攝影方向或蓋黑布，會被另一台拍攝到，



圖10、1號機和2號機裝設完畢

這樣樓下教室電腦比較有一些些保障，不會怕被偷抱走了....= =+

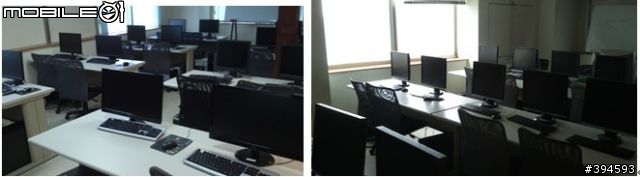

圖11、教室的一隅

25顆夜視紅外線LED，無光或微光可視距離八公尺，下了班關了燈也可以24H錄影


圖12、監控觀看的成果

最後可以在外面玻璃門貼個讓自已安心的標示


圖13、純自我安心標示
