請千萬記得 數位有線電視訊號 和 數位無線電視訊號 是不可以共線[5CFB(RG6)同軸電纜線]的
-------------------------------------------------------------------------------------------------
自從2014.01.02家裡安裝了中嘉-慶聯有線 第一台數位有線電視機上盒(給放在一樓客廳的電視機用) http://www.mobile01.com/topicdetail.php?f=421&t=3716794
, 事隔兩年8個月, 上星期三(08/24)到中嘉-慶聯有線得知為了能夠達到100%數位化儘早關閉掉類比有線電視訊號, 最近推出了非常大的好康給所有用戶http://www.mobile01.com/topicdetail.php?f=421&t=4900792&p=1,
我回家考慮了兩天, 星期五(08/26)再度到中嘉-慶聯有線預約星期二(08/30)到我家加裝數位有線電視機上盒, 我家共有四間房間, 目前有三間有電視機, 剩下一間沒有電視機, 所以此次安排裝機的數量是三台數位有線電視機上盒
事實上我家整棟三樓透天厝除了一樓客廳和二樓半的房間的同軸電纜線是由中嘉-慶聯有線拉的, 其餘我家室內每個房間的同軸電纜線都是我自己拉的(當初是專門給類比有線電視訊號用的)
所需材料
1.5CFB(RG6)同軸電纜線
2003年(13年前)我曾經把我家裡室內每個房間的同軸電纜線拉過一次(這是第一次), 當時是用4C(RG59)同軸電纜線, 約在2年半前(2014年第二季)我又把我家裡室內每個房間的同軸電纜線把舊線抽掉再拉過一次(這是第二次), 當時是用5CFB(RG6)同軸電纜線, 我選用的線材是台製(大通) 單鋁箔單編織網(128編) 隔離度號稱90%[一捲100公尺售價580元], 但台製的線, 黑皮部分特別厚(厚度約為1.00mm), 所以要把接頭擠進去黑皮部分特別難擠
我在何處購買: 高雄市三民區大林電子, 中將電子
PS:大通128編的線材不會在線材上特別打出(128)作為識別
本想直接用台製(大通) 單鋁箔單編織網(168編) 隔離度號稱100%[一捲100公尺售價700元], 但考慮自己對於同軸電纜線的做接頭技術和知識的不熟悉不敢貿然用較高級的線材(因為怕失敗了會浪費錢), 所以決定不用
本想比照中嘉旗下所有有線電視(第四台)業者指定用的同軸電纜線[全世界最大的同軸電纜線製造商 美國CommScope 雙鋁箔單編織網(64編) 隔離度95%(型號: F6TSV APD)[一捲100公尺售價1300元], 但考慮自己對於同軸電纜線的做接頭技術和知識的不熟習不敢貿然那麼高級的線材另外也由於成本考量, 所以決定不用, 不過這一款線真的很棒! 我有買一小截回來玩玩, 它的黑皮部分特別薄(厚度約為0.76mm), 所以要把接頭擠進去黑皮部分非常容易擠, 難怪會成為中嘉旗下所有有線電視(第四台)業者指定用的同軸電纜線
美國CommScope 雙鋁箔單編織網(64編) 隔離度95%(型號: F6TSV APD)在線材上所標示的字樣並不多, 不認識它的, 拿到後一定還以為是甚麼雜牌的爛線呢!
美國CommScope 雙鋁箔單編織網(64編) 隔離度95%(型號: F6TSV APD)在線材上有一個很好辨認的方式, 它有一條紅色邊條, 不過這是最近4年內才加上去這一條紅色邊條當作識別的
中嘉-慶聯有線的施工人員-林大哥說: 同樣是5CFB(RG6)同軸電纜線 他們內部有比較過 美國CommScope 雙鋁箔單編織網(64編) 隔離度95%(型號: F6TSV APD)vs 台製(大通) 單鋁箔單編織網(不知道幾編的) , 前者的衰減度硬是比後者還小
2.5CFB(RG6)同軸電纜線的接頭
接頭類型:
我選用的是皺縮型接頭(一個15元),市面上還有擠壓型接頭(一個5元, 但防水和訊號防洩漏程度較差), 而且是比照中嘉旗下所有有線電視(第四台)業者指定用的皺縮型接頭(美國Gilbert)
PS:不論是皺縮型接頭或是擠壓型接頭的頭和身體都是用銅,然後頭是鍍鎳(表面非常光滑)或鍍鋅(表面有一些細小顆粒[較便宜, 偷工減料]),身體是鍍鎳
我在何處購買: 高雄市左營區萬赫視訊科技
下圖是我收集的皺縮型接頭
製作接頭的工具:
剝線器
編織網散開器(不一定需要, 可以直接用手指)
皺縮型接頭專用壓接鉗
製作出來的皺縮型接頭外型如下圖
房間加裝數位有線電視機上盒之前都還是接在電視機的類比有線電視模組的插孔上

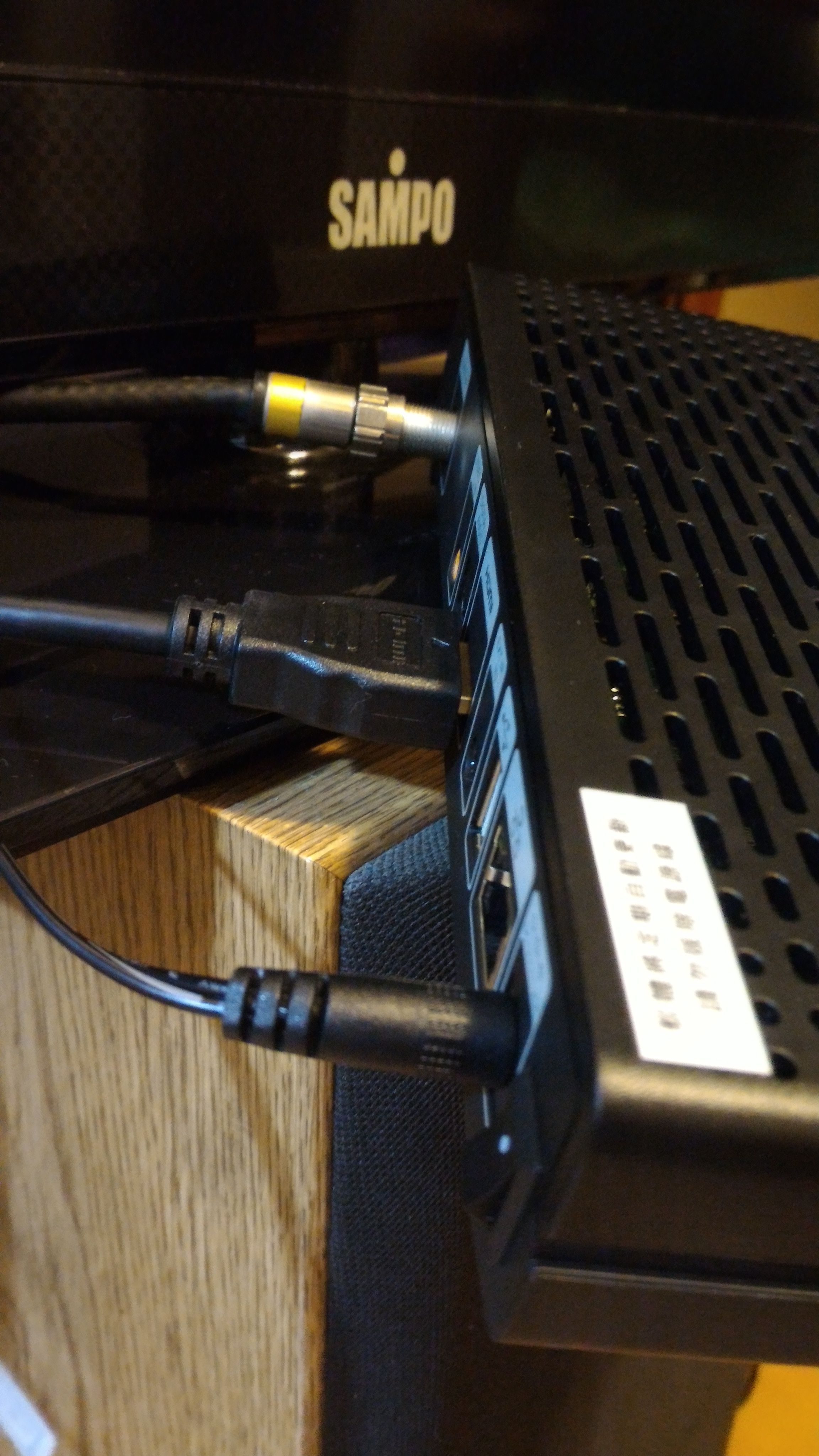

房間加裝數位有線電視機上盒之後當然直接接在數位有線電視機上盒的插孔上
實際安裝情形
中嘉-慶聯有線的施工人員-林大哥說我的線材,接頭和接頭壓接手法都很專業, 林大哥以為我也在做這一行的(我也把我的工具, 接頭, 線材拿出來跟他討論,所以在我家停留一個小時左右, 幾乎都在跟我討論這些, 我也收穫良多)也讓他到我家加裝這三台數位有線電視機上盒完全都不用拉線,讓他省不少工, 對他來說我真是好客戶阿! 林大哥說:由於目前中嘉-慶聯有線還沒有關閉掉類比有線電視, 非常的吃虧, 但同軸電纜線在越高頻(MHz)衰減越大, 尤其類比有線電視訊號更怕衰減, 所以類比有線電視訊號都盡量壓在中低頻(MHz)來傳送, 高頻(MHz)就專門來傳送數位有線電視訊號

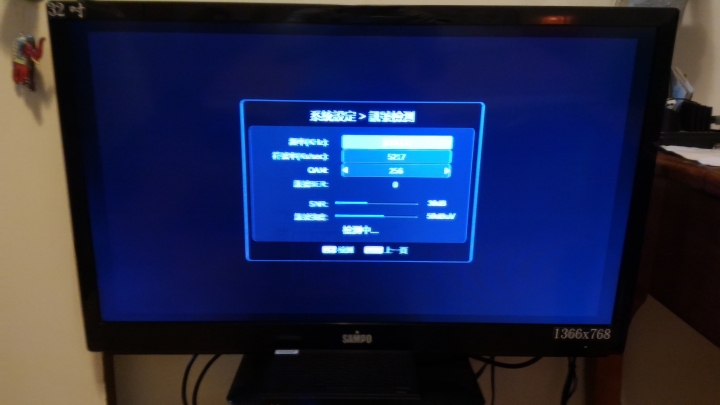

林大哥: 你的房間的同軸電纜線(含接頭)出來的數位有線電視訊號的訊號強度很好耶!
我:可能是我們家有占用你們外面源頭(TAP[烏龜腳])二個port阿, 我們客廳占用一個源頭(直接從外面的TAP(烏龜腳)的其中一Port接出來的), 而一樓半,二樓,二樓半, 三樓的房間則佔用另外一個源頭(直接從外面的TAP(烏龜腳)的其中一Port接出來的)當然好啊,
林大哥:不是這樣個意思, 而是我們數位有線電視訊號的訊號強度要求至少要在35dBuV以上, 你房間(三樓的房間)的同軸電纜線(含接頭)出來的數位有線電視訊號的訊號強度居然還有59dBuV
我:所以其實數位有線電視訊號的訊號強度如此低的要求, 反而易更容易供裝啊, 幾乎可以分配(歧)再分配(歧)好幾次了,
林大哥:是啊, 但"SNR(訊號雜訊比)"也不能太差啊
PS: SNR有的數位第四台(數位有線電視業者)的數位有線電視機上盒會寫成"訊號品質"， SNR的單位是dB
我:那麼類比有線電視訊號的訊號強度最低要求多低啊?
林大哥: 55dBuV
PS: 有的數位第四台(數位有線電視業者)的數位有線電視機上盒的訊號強度的單位是dBmV，dBuV = 60 + dBmV。常見電纜阻抗Z0的典型數值：同軸電纜線是50或75歐姆。
我: 那表示我如果是走類比有線電視訊號, 它的訊號強度已經快到下限了
林大哥: 是啊, 所以基本上如果是走類比有線電視訊號, 大概最多分配(歧)兩次就差不多了
我:我們家一樓半,二樓,二樓半, 三樓的房間是共用同一個源頭, 我的架構是源頭進來一對三分歧器(近端port[衰減8dB]給三樓的房間{我目前的房間}, 近端port[衰減8dB]給二樓半的房間], 遠端[衰減3.5dB~4dB]給下一個一對二分配器), 這一個一對二分配器每一個port平均衰減約3dB左右(一port給二樓的房間[目前還沒有電視機], 一port給一樓半的房間[有電視機])
PS: 1dB=0.6dBuV，1dB=0.6dBmV
林大哥: 你真的是內行的，另外我們每一個接頭都會算約1dB的衰減
PS:後來其他二台數位有線電視機上盒都安裝完後, 二樓半的房間的同軸電纜線(含接頭)出來的數位有線電視訊號的訊號強度是60dBuV, 一樓半的房間的同軸電纜線(含接頭)出來的數位有線電視訊號的訊號強度是58dBuV, 也就是說我當初規畫,計算和自己買線,自己拉線,自己買接頭,自己壓接接頭, 自己買分歧(配)器都完全命中目標, 每一個房間的同軸電纜線(含接頭)出來的類比/數位有線電視訊號的訊號強度是非常平均的!

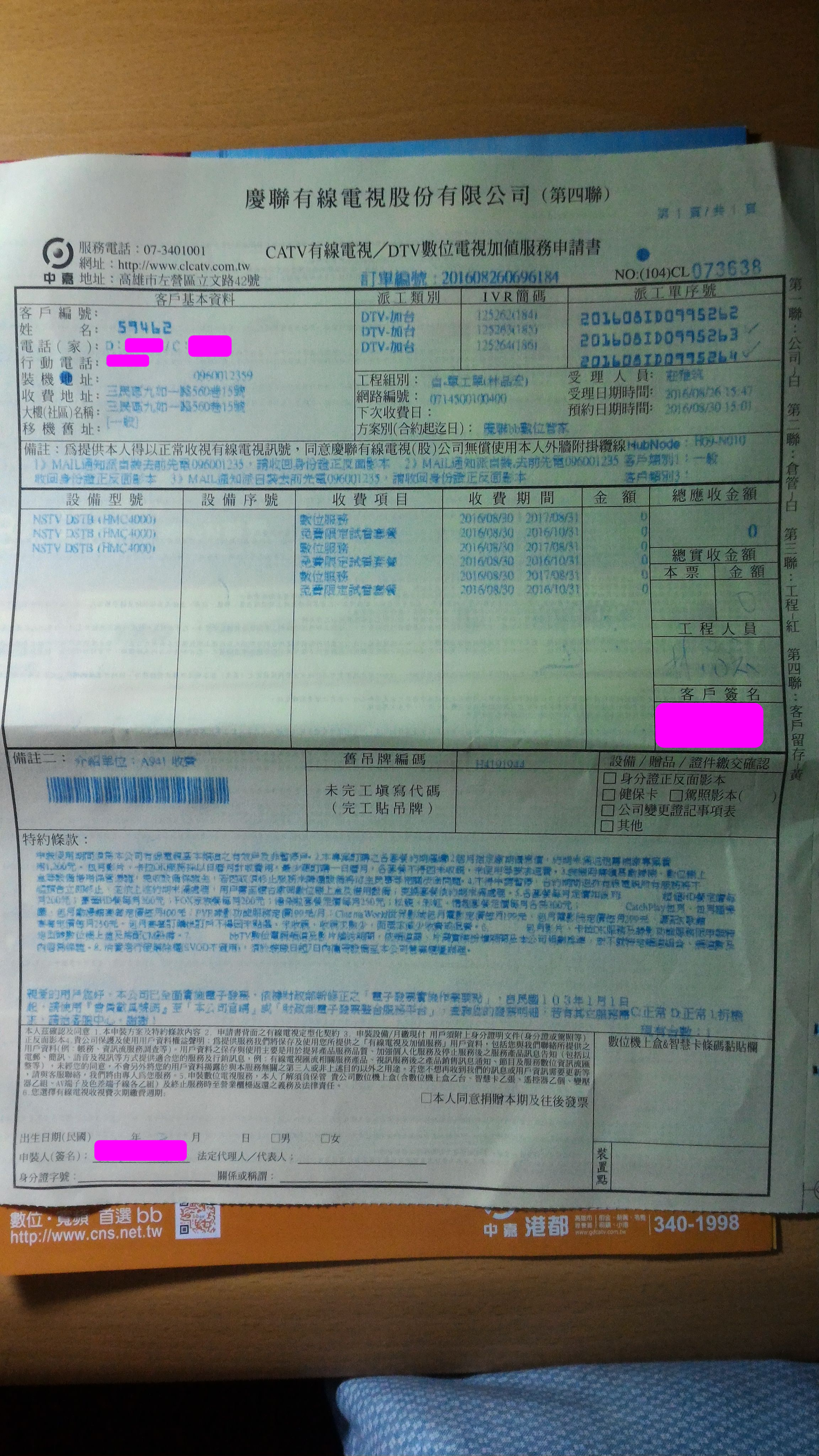

最後終於完工,換我簽收工單, 目送林大哥離開了!
開箱囉
這一台數位有線電視機上盒的型號是Arris{艾銳士} HMC4000
數位有線電視機上盒的外觀(含 智慧IC卡, 遙控器)
左邊是中嘉-慶聯有線 數位有線電視機上盒的遙控器, 右邊是我電視機本身的遙控器
PS:林大哥都有幫我把我家這三台加裝的電視機的遙控器整合到這三台加裝的數位無線電視機上盒的遙控器進去, 真好!
加裝數位有線電視機上盒後的效果
非常棒!
由於今天下午我家新加裝這三台 中嘉-慶聯有線 數位有線電視機上盒, 中嘉-慶聯有線 給新裝機/加裝機的用戶的可看頻道居然可以到第232頻道[國家地理高畫質悠人頻道http://www.clcatv.com.tw/zh_TW/bbtv/pageID/7/](聽說可以看7天左右, 但安裝人員-林大哥說反正可以看多久就看多久囉), 從第301頻道[彩虹頻道http://www.clcatv.com.tw/zh_TW/bbtv/pageID/8/]開始的所有成人頻道都鎖住不能看
, 不過從第401頻道[http://www.clcatv.com.tw/zh_TW/bbtv/pageID/9/]開始的所有的純音樂頻道, 又都完全可以看(聽)
我家在2014.01.02安裝的第一台 中嘉-慶聯有線 數位有線電視機上盒http://www.mobile01.com/topicdetail.php?f=421&t=3716794
到現在還可以看到第220頻道[HBO 溫馨家庭http://www.clcatv.com.tw/zh_TW/bbtv/pageID/6/],從221頻道[tvNhttp://www.clcatv.com.tw/zh_TW/bbtv/pageID/6/]開始的頻道都不能看了, 從第401頻道[http://www.clcatv.com.tw/zh_TW/bbtv/pageID/9/]開始的所有的純音樂頻道, 也都可以看(聽), 但每個月還是只付500元的基本頻道的月租費而已
