[分享] 吃飽太閒 CUBE 風扇亂亂裝。

舊機器沒什麼在用所以無聊想把他拿來 FTP Server 用,由於需要長時間開機我想應該給他一個比較涼爽的環境,但是台北風扇 2 Pin 接頭很難買到,用4轉3接的也素可以,不過心情有點不爽就是了。

話說有一天看到某店有在賣小型風扇,接頭剛好是 2Pin 的,價錢也不貴所以就拿改改改看好了。

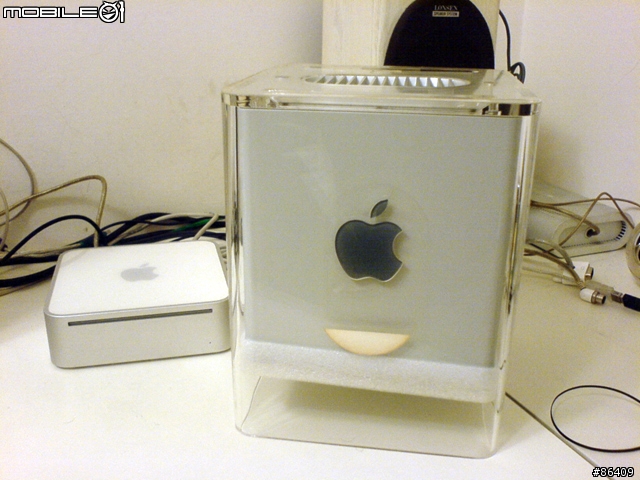

本次改裝的主角 Cube ~ 一旁的 Mini 在旁邊竊笑。
可憐的小方塊已經被我超的不成人形,喇叭破個洞光碟機也退不太出來,電源供應器也怪怪的,該是讓他退休的時候到了嗎?

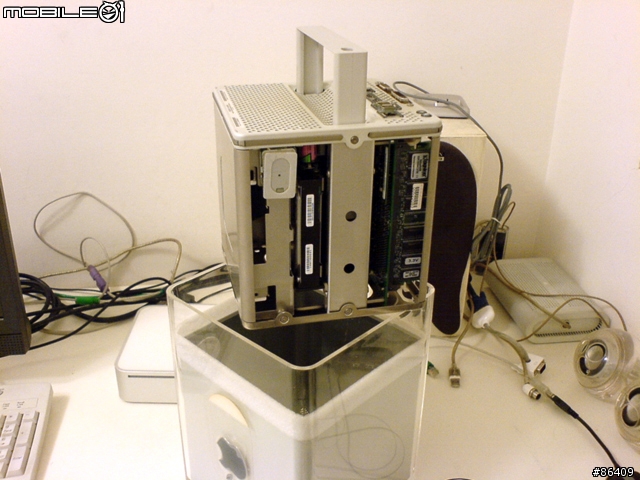

首先先把他拉出來~

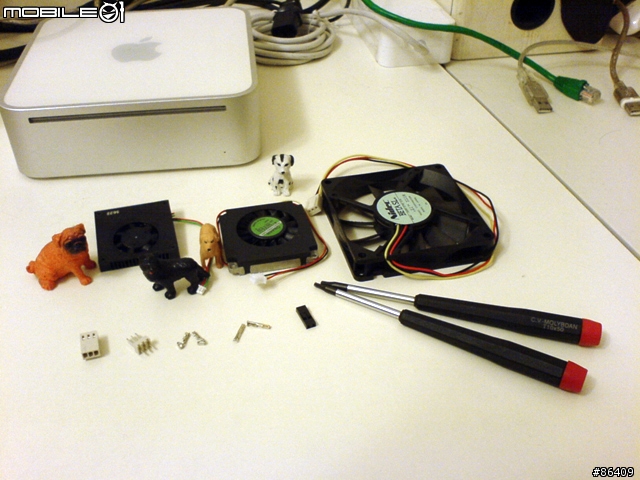

本次改裝所需要的材料與工具,還有小狗狗在旁邊監督整個工程。

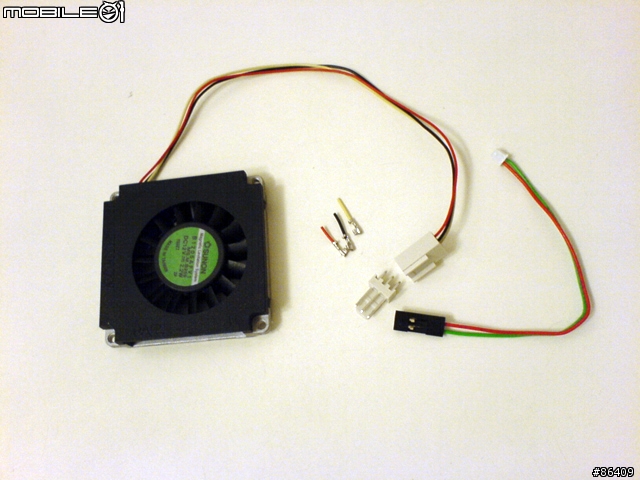

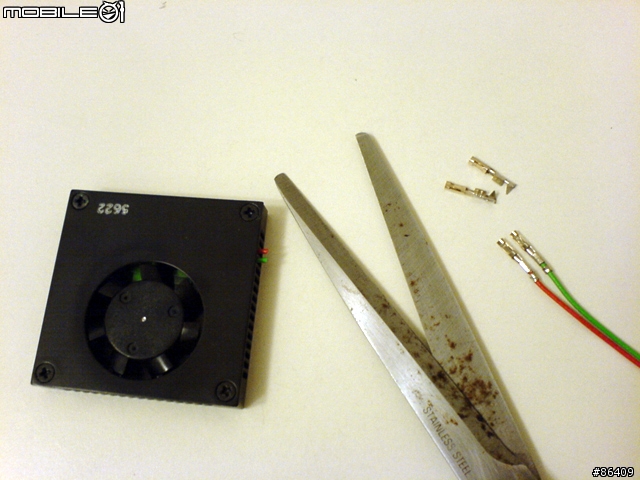

首先先把這個便宜風扇的線給剪掉,只使用他的 2Pin 線頭。


接著在把另一個 12V 渦捲式風扇接頭給拆掉,因為原來是小 3Pin 的接頭。

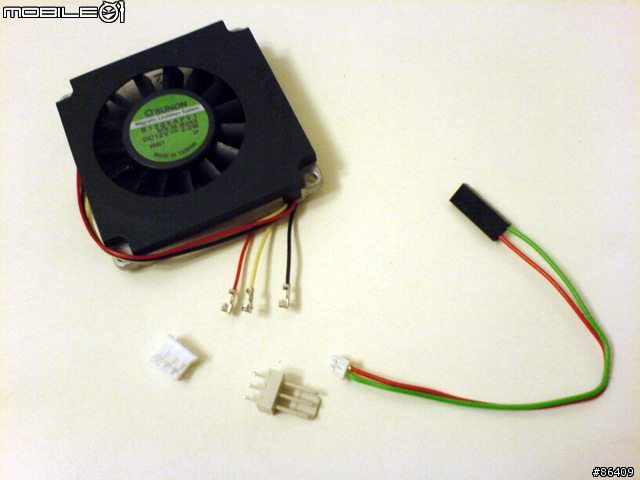

將小 3Pin 變成大 3Pin 接頭,另一條剪下來的線接上杜邦接頭,黑黑的頭就是一般我們接主機板的那種接頭啦!


接著在把機器給卸妝,先把邊邊的螺絲鬆開。


拆得差不多時就看到顯卡出現了,狗狗還不知道是怎麼回事?!

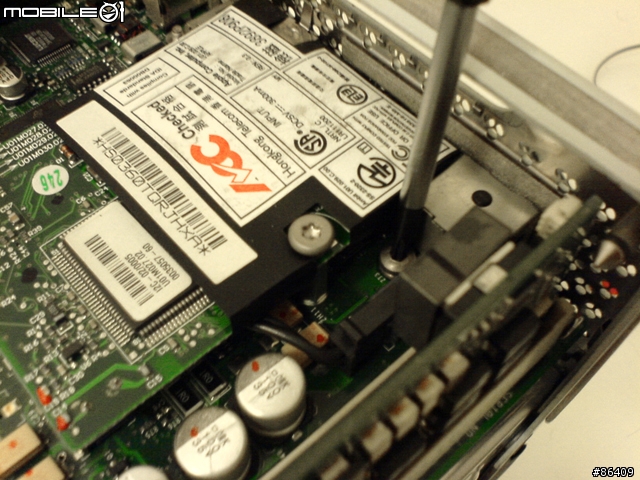

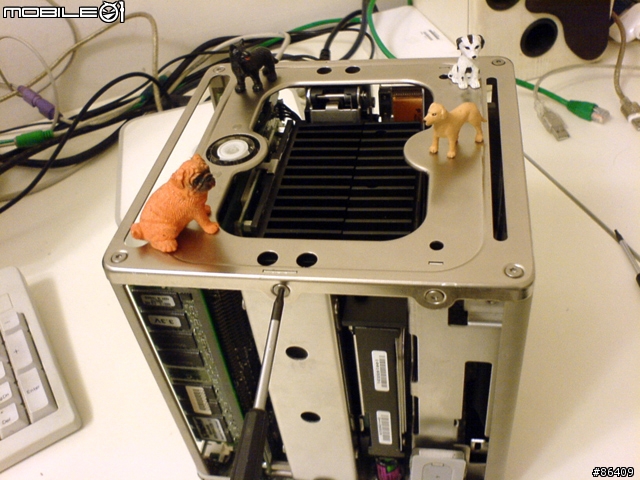

中間還要轉一些螺絲就不拍了,不過要拆下機板這一棵螺絲是關鍵。

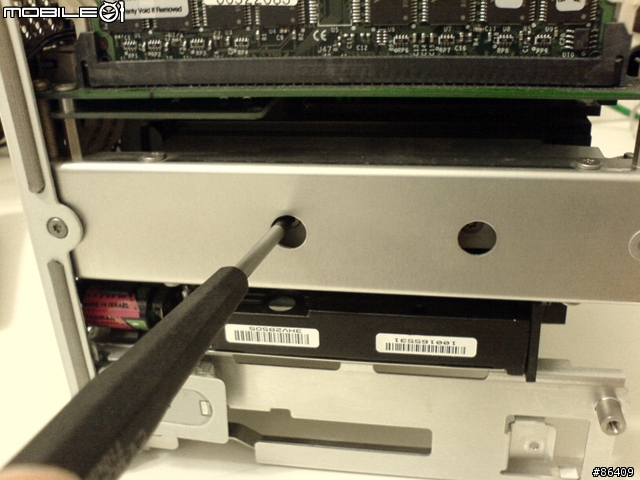

接著在拆兩邊把手螺絲。

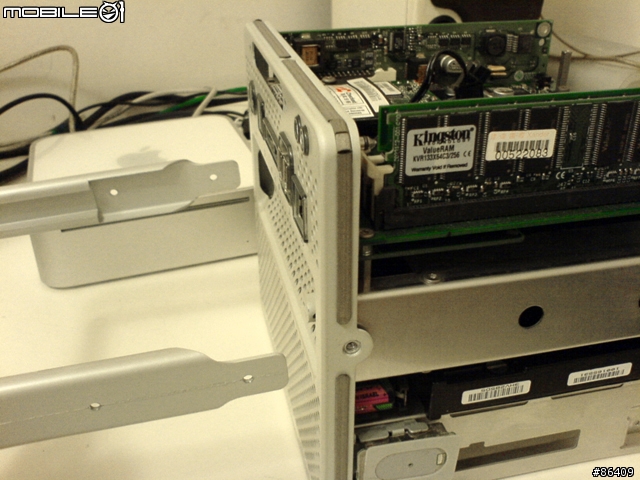

螺絲卸下後就可以把把手給抽出來。

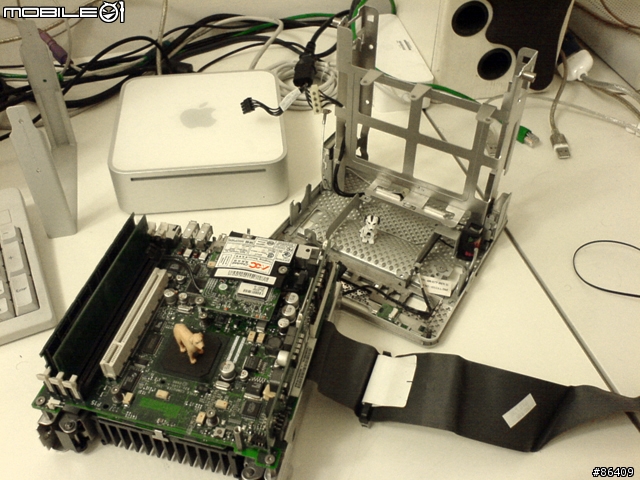

把手抽出後就可以把機板和機體給分離。

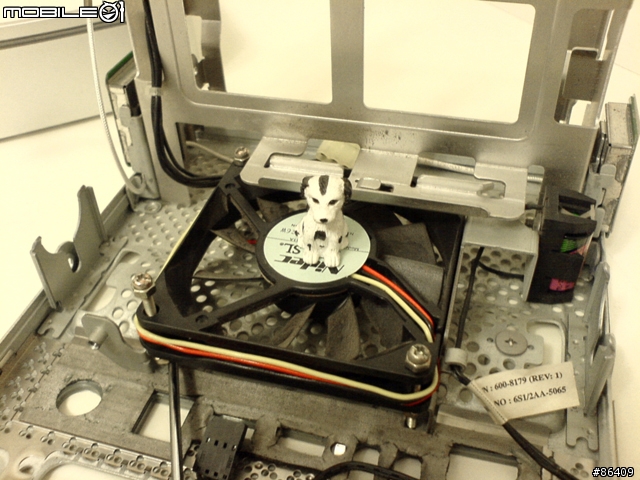

接著把風扇 (8x8x1.5 cm rpm 2800) 裝到 CUBE 就有預留風扇的位置上。由於沒有適合的螺絲來鎖,自己就隨便弄螺絲帽鎖一鎖啦!

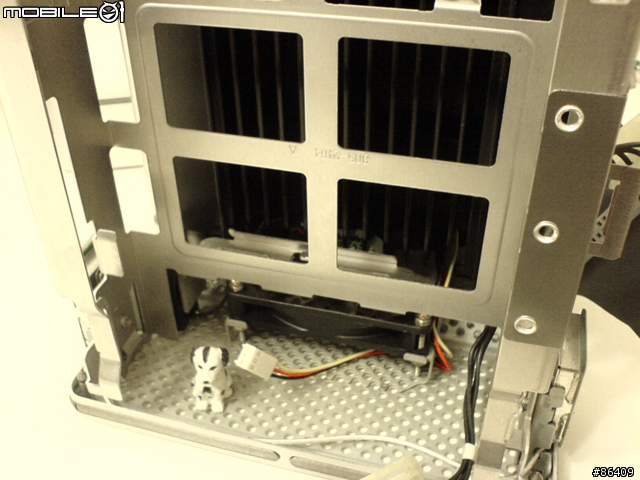

接這再把機板組合回去,留下風扇接線頭在外面。

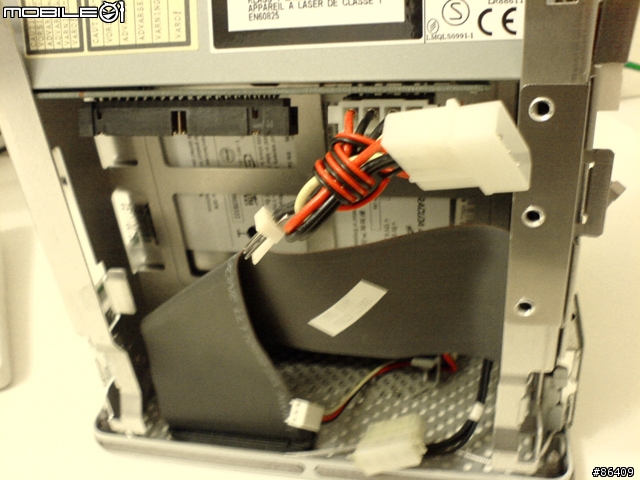

將4轉3接線接到光碟機的接頭上,另一端則接到風扇上。

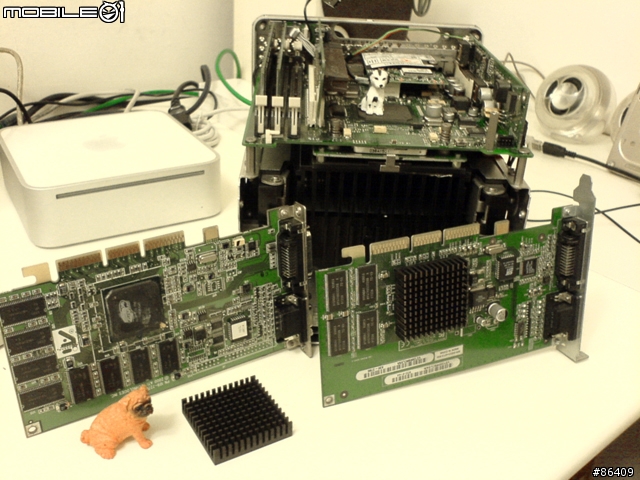

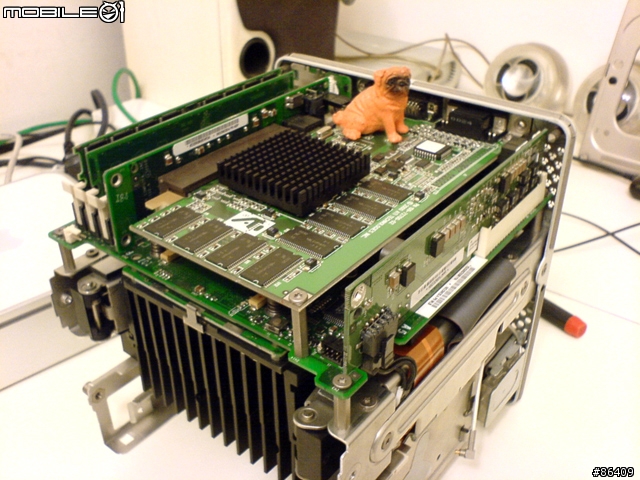

顯示卡有兩張,一張是原廠 ATI 一張是 GF2 MX AGP 卡。想說 ATI 顯卡溫度比較低一點就 ATI 裝的好了。(其實是 GF 的顯卡扇熱片我拔不下來的關係)之後到帶重裝回去就行了。

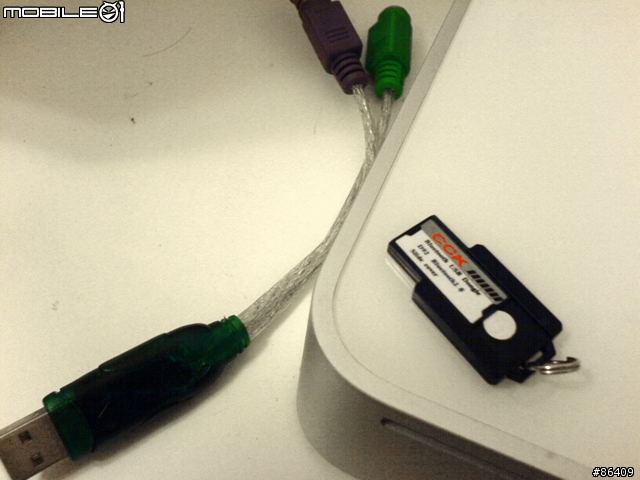

PC PS2 的鍵盤和滑鼠很多就拿來接 CUBE 就好了,所以買了這一條轉接線。


這個 CCK 是 USB 2.0 藍芽,在網路上買的。

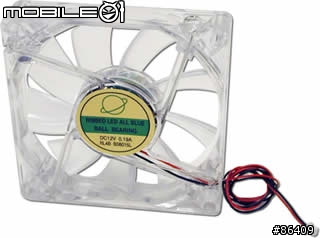

照理說應該是直接買這一款風扇,不過這是買升級卡才會隨機附贈。

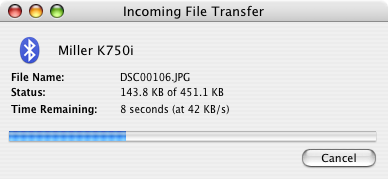

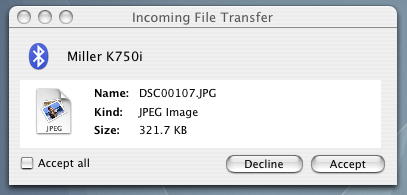

這兩張是藍芽傳輸測試畫面,速度約為 42K 左右。

PS.拍照都是用 K750i 手機拍的,後製是用 Adobe PS CS2 修圖的。

裝完之後變得比較吵了,主要噪音來自於顯卡風扇,轉速太高高頻聲很大,後來實在覺得太吵就把他給拆了。
其實我改裝時間是大約兩個禮拜前的事了,想說反正拍都拍了,貼出來給無聊的網友看看好了。
點在於 DIY 改裝的樂趣,不在於效能或扇熱。其實不改還是一樣可以用的啦!
看官們看看就好,千萬不要隨意模仿,因為叔叔是有練過的。感謝收看!
簡 單 就 是 生 活。
2006-09-26 17:35 #1
God, Uncle you are really professional, hope I have Cube and know how to upgrade parts, good photos.
哇塞~讚喔~ 最喜歡看經典機器改裝紀錄了!

把自己的老機DIY改造一翻 這快樂真不是買新機可比擬的阿![很樂]
不建議風扇在這個位置裝抽風,在沒有濾網的情況下,用個一年灰塵就會積的很可觀,加上拆卸不易。
如果可以建議改成往下排風,平時將機器墊高,可能會比較好一些~

Copyright wrote:
不建議風扇在這個位置裝抽風,在沒有濾網的情況下,


這位大哥可能沒有用過Cube,它的散熱原理就是利用煙囪效應由下吸收冷空氣,所以在下裝個抽風扇幫助散熱,不能反道而行排風。
我的配備: Mac 10+, iPod 10+, iPhone 6+, iPad 5... 周邊有點多。
meldai wrote:
這位大哥可能沒有用過...(恕刪)


不好意思
我是以個人玩PC改裝的經驗來分享的...

當然由下方抽風是比較適合的,不過灰塵也少不了~
