Mac Pro 2009 CPU 升級之路

Mac Pro 2009 堪稱最具升級潛力性的機種之一,2008就不行了,架構天差地別,Bus speed 只有1.6Ghz,記憶體頻寬800mhz,還很挑記憶體,2009就舒坦了,Bus speed 一下跳到5.84T/s,記憶體也一下跳到1066mhz,如果cpu升級,頻寬可以到 6.4T/s ,還能吃到1333mhz,規格主流多了,而且不挑記憶體,要用一般pc用的記憶體也行~


某日就不小心順手升到了48GB。

好,但這不是本篇重點,電腦速度要快,其實很多方面都有影響,先前已經升級了SSD,讓主要檔案的讀寫速度都變快;記憶體也升級到48GB,讓暫存工作資料有舒坦的空間;顯卡也從原本很差強人意的 GT120 512MB 升級成 GTX680 2GB,基本上在做平面的工作,已經算是舒坦、流暢,但是碰到需要大量運算的工作,像是影片特效剪接、3D運算,還是有點覺得時有點費時,這就是CPU需要升級了。



本次升級前主要機體規格


Mac Pro 2009 (4.1) 的架構,其實跟2010-2012 (5.1) 沒有太大差異,主要差異就是CPU而已,所以只要透過升級 CPU,就幾乎2012款沒啥差異了。



好,那就準備來升級CPU吧~

原本的CPU是 INTEL XEON E5520 單顆4核,因為我是雙核機種,所以兩顆就是8核,而升級就是要找 X5600 系列,單顆6核,x5600系列,其實蠻多顆的,但是最多人關注的其實只有兩顆:X5675、X5690。



X5675 處理器頻率 3.06ghz,是功耗95W裡面最快的一顆,Geekbench 跑分大概29000上下。



X5690 則是 3.46ghz,這系列最快的一顆,功耗130W,雖然高但mac pro本身散熱不錯,其實也是ok的,只是價格高很多,Geekbench 跑分大概32000上下。


原本的E5520 2.26GHZ 跑分大概14000上下,個人覺得升到X5675就很夠了,若是為了提升多10%的效能,多花將近一倍的價格,有點不划算,所以就暫時鎖定 X5675 為目標了。

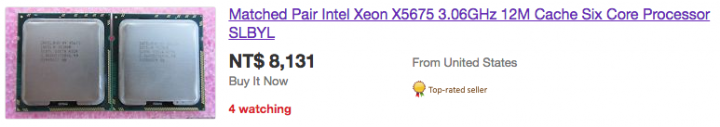

由於台灣這樣搞Mac的人實在是太少了,所以基本上弄不太到相關零件,有的話價格也略高,只能上Ebay去找,一找之後就會發現很妙的現象:同樣是X5675,價格卻有兩倍價差。




為啥有這麼大的價差呢?絕對不是因為一萬五的有送酒精棉片、六角板手、散熱膏、跟升級韌體的原因,這些東西一千塊以內可以解決,不是重點,重點是:IHS 有沒有拆掉?

一般PC用的CPU有多一塊散熱蓋 IHS,而2009的CPU 沒有這個蓋子,晶片直接貼在散熱器上,因為apple的設計太精確,所以有沒有蓋子會造成2mm的高度差異,間接影響到散熱假、風扇的安裝,會產生更多問題,國外有些人是修改散熱器風扇接頭、有人是用墊片墊高2mm,但個人覺得這些動作都太搞剛,拆掉IHS才是正途,所以只能找國外神人已經拆好的CPU,因為拆這蓋子有風險,不小心可能會連晶片一起拆下,發生悲劇,我就買過一顆故障CPU來試拆過,果然是很失敗,所以還是給專業拆,付點工資,減少風險吧~

如果要省去這個麻煩,省錢,可以找Mac Pro 2010,設計有改一點點,不用找拆蓋的CPU,直上 X5690 也不傷荷包。

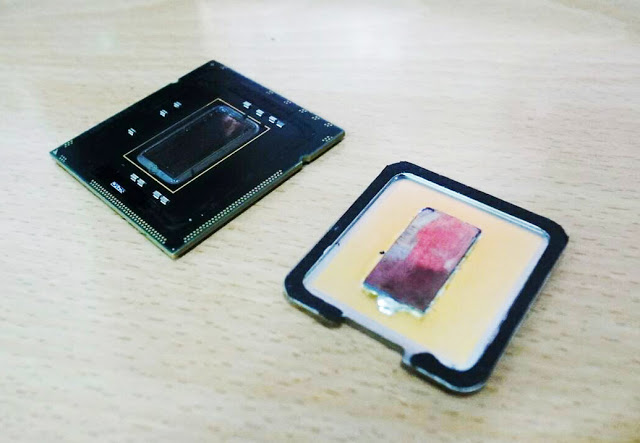

拆蓋失敗,晶片連在蓋子上

改裝cpu需要以下幾個準備:

1. Mac Pro 升級韌體
2. 3mm 六角板手
3. 酒精棉片
4. 散熱膏
5. x5675 x2

*如果有自己換過沒有mac EFI的顯卡的朋友,建議先換回原廠顯卡。


韌體升級畫面

原本應該順利的第一個步驟,跳出了一個陌生的視窗:

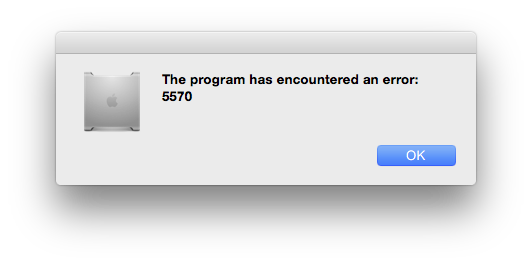

發生錯誤 5570

真要命!趕緊google這個狀況該怎麼排除,總算是找到解決方案。

解決方案:下載 Mac Pro EFI Firmware Update 1.5,裝載 dmg ,不用執行裡面程式,再試一次 upgrade to 2010 Firmware。

順利跑完之後,關機,按住電源按鈕,直到電源燈開始閃爍,或聽到一次長的逼聲,放開電源按鈕。更新完成就會正常啟動。

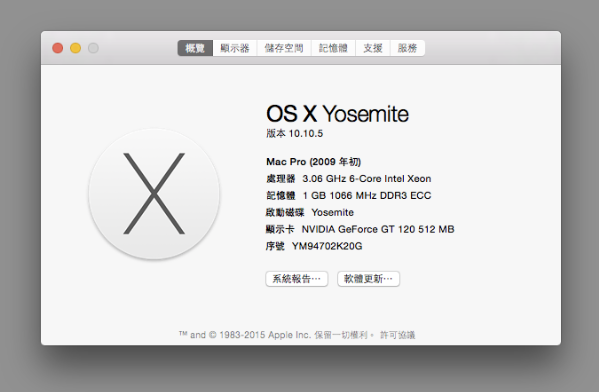

確認一下已經升到5.1的韌體了


做到這步就可以關機,開始動手術了。

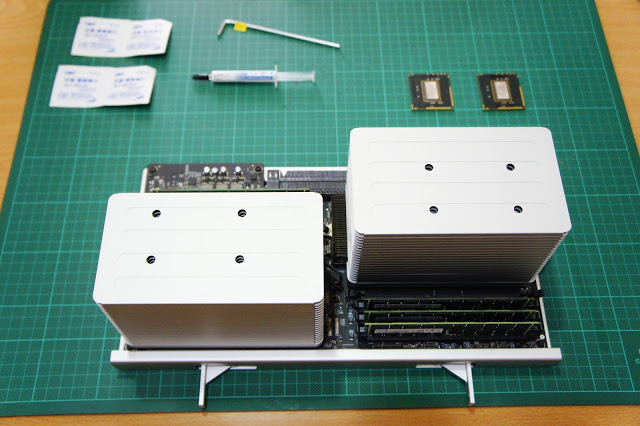

CPU and Memory TRAY, X5675 x2, 3mm 六角板手, 散熱膏, 酒精棉片

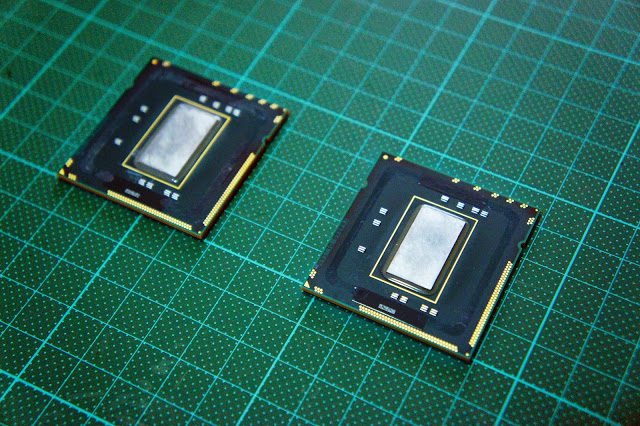

X5675 x2


Arctic MX-4 散熱膏 貌似算威


酒精棉片,清潔舊散熱膏用,原本以為一兩片就夠,但用量算多,可能我有潔癖吧,一片擦兩三下就換。

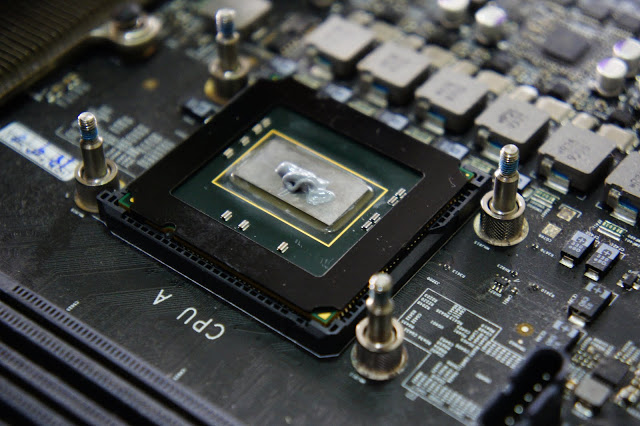

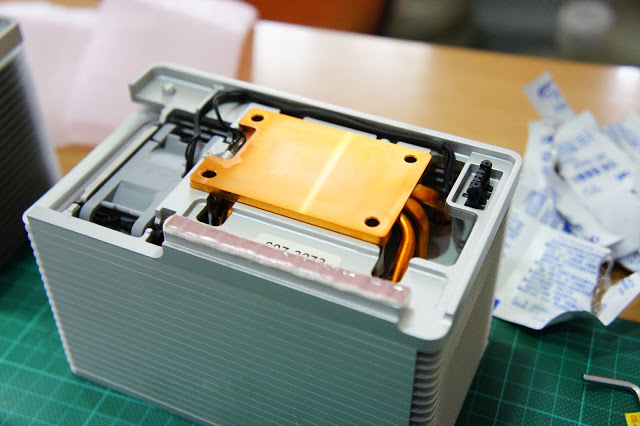

拆下散熱器,見到 E5520 本尊

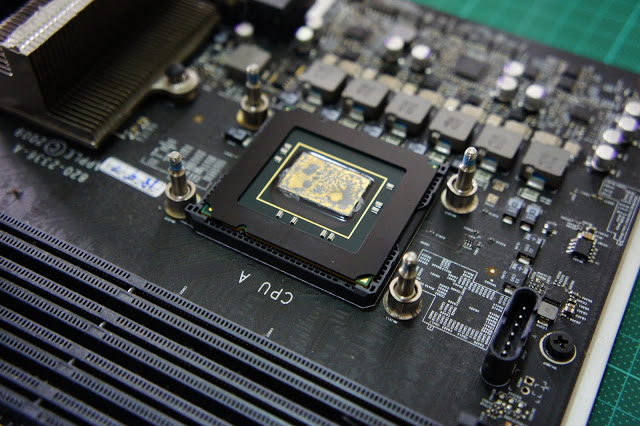

換上 X5675

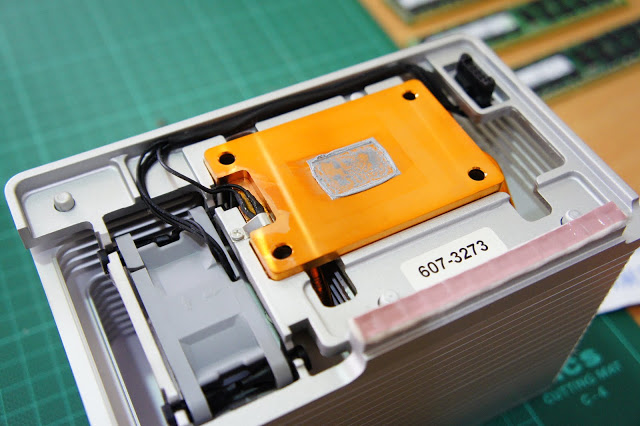

散熱器上舊的散熱膏


清潔乾淨


擠上散熱膏

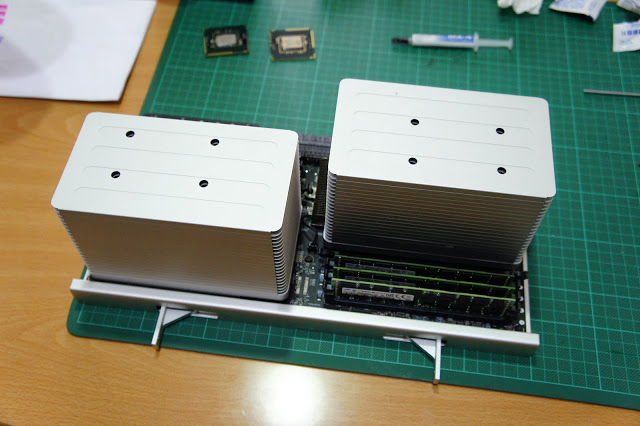

裝回散熱器、記憶體,收工。


第一次裝回去,發現風扇狂轉,確認一下狀態,發現:只抓到一顆CPU,記憶體只抓到一條,窩的馬!心都涼了一半!

趕快關機,重新拆下散熱器、擦掉散熱膏,左右CPU對換一下,重新裝一次。


再次開機,順利抓到,真是令人感動。

記憶體部分,我一開始就設定早晚會升級cpu,所以就找了1333Mhz的記憶體,只是先前只跑1066Mhz,換了CPU後,順利跑到全速~

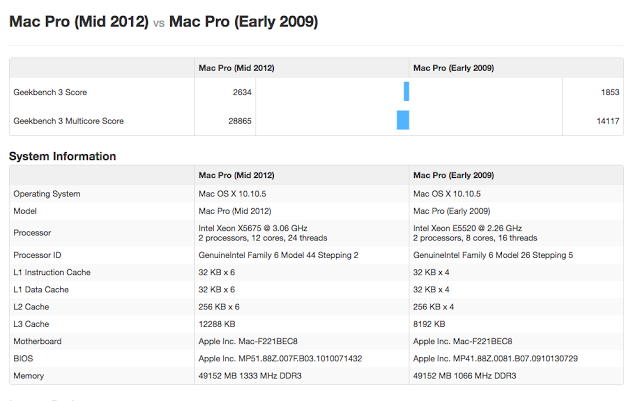

Geekbench 分數 28865 V.S. 14117


調校得好,老機器CPU效能不輸骨灰罈啊!

若要討論顯卡、SSD效能的話,其實老機器依然是有得拼~但重點是性價比爆表,現省十來萬,拿來買GTX1080、換讀寫將近5700MBps 2TB 的 PCIE 16x SSD 還能找很多錢啊。

不過,當然,中古機器不是都是完美的,沒有保固、不知何時會掛的風險,各人還是要自己評估承擔。

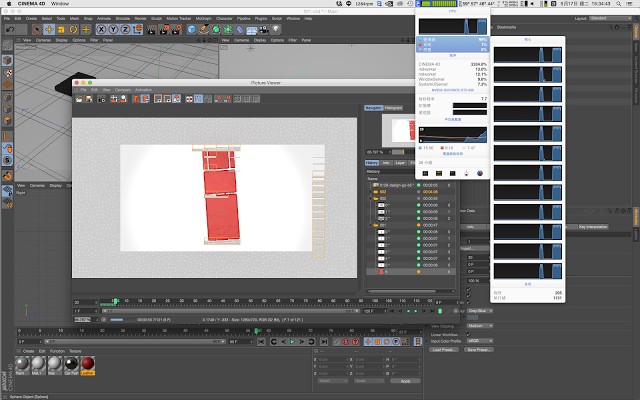

試了一下3D運算,看到12核心在運算的爽度真是高~

過程中,碰到一些意料之外狀況,不過都順利排除了,做個紀錄,分享給大家,希望有碰到類似意外的狀況,都可以順利排除。

2016-05-25 18:37 #1

shimage wrote:
Mac Pro 2009...(恕刪)
太厲害了!荷包小朋友出走不少吧!
真的太猛了!有夠專業的你~
想詢問一下~新款垃圾桶未來要升級也有辦法像你這樣改嗎?
喜歡您的這篇文章
如果您有進一步的升級
希望您可以有更多的分享

一個小問題是
“5700MBps 2TB 的 PCIE 16x SSD”
這有更具體的資料可以參考嗎?

Best

slk wrote:
喜歡您的這篇文章如果...(恕刪)



2TBs of Samsung SM951 flash storage in a RAID 0 formation for 5.7GB/s read & write speeds


介紹

購買
我倒是買了兩顆 X5677,價格很低,但是單核心又夠快,如果不是很常多工多緒的話建議找這顆。
BTW,我的Mac Pro是5,1,所以CPU好找很多。
最喜歡看這種DIY文章了!感謝分享開開眼界!

+5分啦~
我也是Mac Pro 2009雙CPU
去年三月自行升級X5650
48GB記憶體
加了USB 3卡
無線和藍牙模組升到AC和4.0以支援handoff
加了 SM951 512GB SSD
換了GTX 680 4GB
4K 螢幕

一路升來挺自嗨也有點辛酸(效能不甚滿意)
不曉得今年的 OS X 升級會不會被擋在門外?

atlaswu wrote:
換了GTX 680 4GB


您好
可以請問一下 680 不是應該是 2GB
還是您是裝了兩張卡呀!

另外
您這樣的效能應該相當的不錯才對
不會說不順暢吧!

shimage wrote:
Mac Pro 2009 堪稱最具升級潛力性的機種之一,2008就不行了,架構天差地別,Bus speed 只有1.6Ghz,記憶體頻寬800mhz,還很挑記憶體,2009就舒坦了,Bus speed 一下跳到5.84T/s,記憶體也一下跳到1066mhz,如果cpu升級,頻寬可以到 6.4T/s ,還能吃到1333mhz,規格主流多了,而且不挑記憶體,要用一般pc用的記憶體也行


想再請問一下
整體來說
Mac Pro 2009 安靜度上大概是?
如果是在相對安靜的辦公室
會不會覺得他一直很吵
謝謝您
