[狂]: Asus Rampage IV Extreme +i7-3960x.簡略教學含極限測試

一.前言

(11/17/2011 US EST)

大家好,狂少已有一段時日測試平台是空無一物
今天將再與大家一起來探討Intel最新的平台 X79以及Sandy-Bridge-E
狂少與大家一樣,完全沒接觸過x79,也在發表前完全沒碰過ES
所以不僅連皮毛都不懂..是連摸都沒摸過
之所以決定把討論串設在此處,最重要的心態是在於能與大家一起參與
而不是我把東西跑一跑然後貼給大家看說Intel x79都多夯有多棒..然後一大堆忘塵莫及的數據大家看了直搖頭

所以..請大家有接觸x79的網兄也能一起來討論,讓準備入手x79的其它人也能有參與感

請大家多多隨時注意更新狀況
目前狂少正在整理資料,請大家耐心等候.
這一樓,只是intel x79平台的基本資料,
絕大部分是來自網路上比較可信與口碑良好的網站,狂少會把資料來源標明
如果各位也有要補充的地方,也一併通知我:)

二.Intel X79 Chipset

Intel X79 chip-set block diagram:



圖片來源: Anandtech

個人主機板介紹區
目前: Asus Rampage IV Extreme


ROG是Asus一貫對頂級玩家所推出的代表性產品.
這次在X79照常還是有他ROG旗艦級的產品:
Asus IV Extreme
各位所看到的版本則是和Battle Field 3做bundle的
只是多了BF3和一些BF3與ROG配件..價錢也貴了一些
但是比零買BF3應該是還算便宜:)

狂少的review角度與一般大家會看到的測報或介紹不同
個人將不會去花一大堆文字跟大家報導這片主機板有多好
配備用了啥料,電容是不是黑金 XD...
狂少要表達的只是板子能不能"Do its job!!",再漂亮再美的板子要是啥都做不了
充其量就只是一台跳豔舞的電子花車..
所以..要知道有啥配備..請到官網查尋,狂少不浪費大家時間:)

請大家看圖:

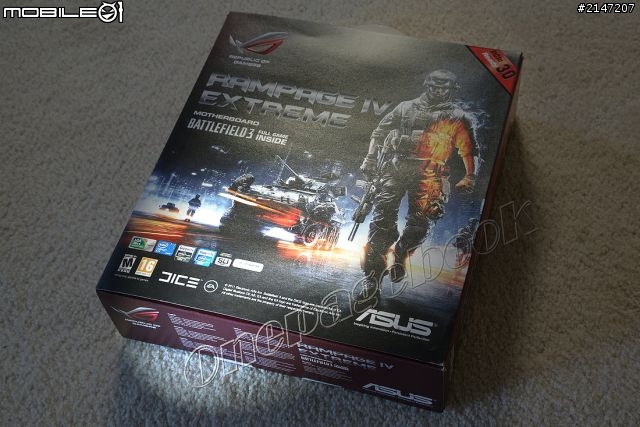

Asus R4E(簡稱)BF3版彩盒:



還是一樣,兩個大黑盒其一裝的是主機板

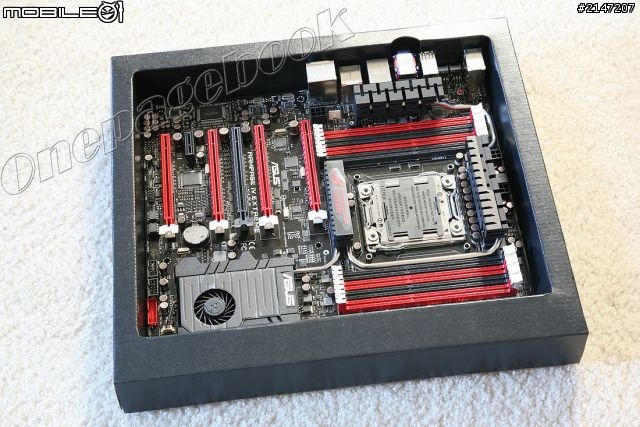

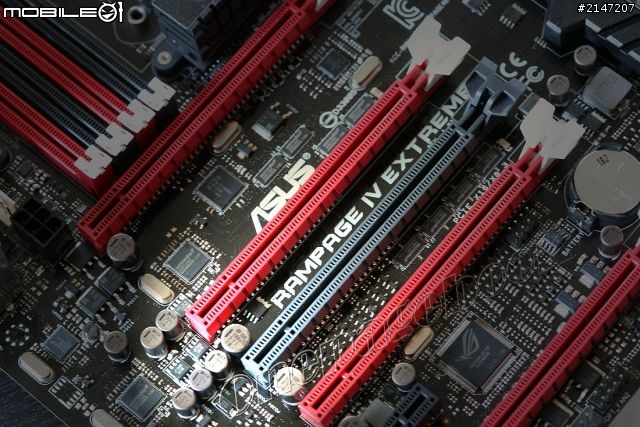

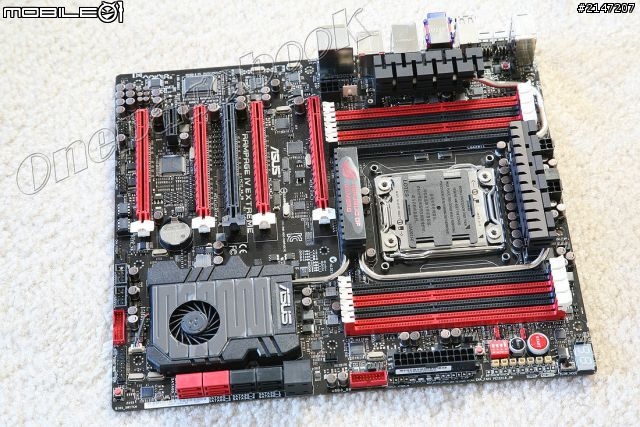

完整全貌:

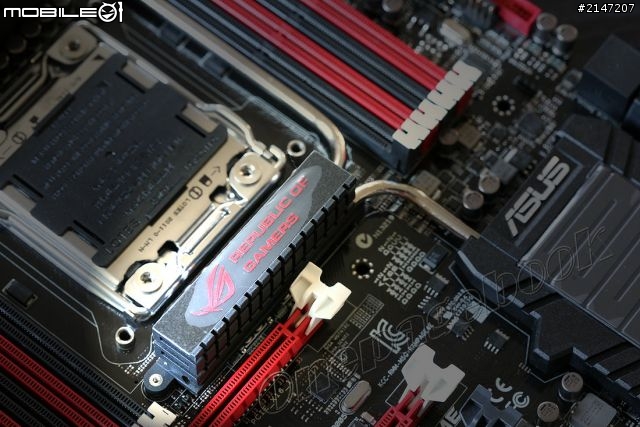

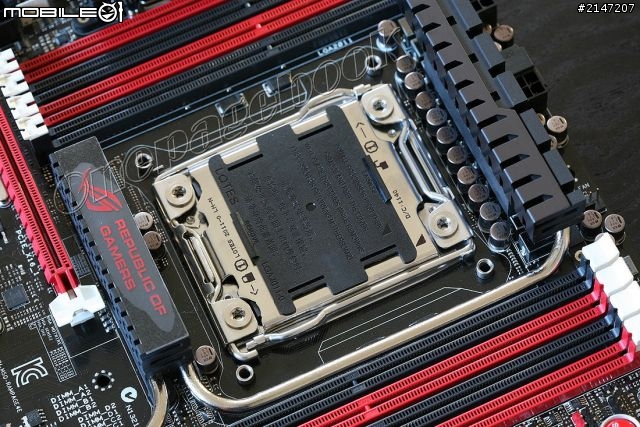

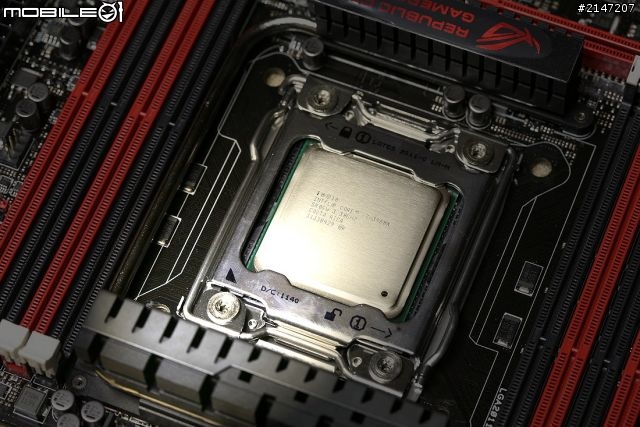

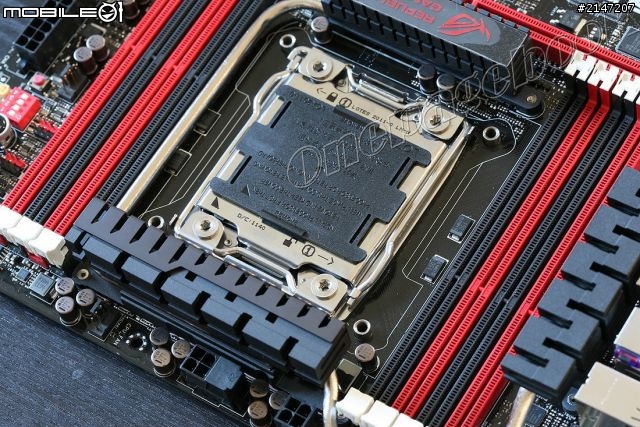

CPU socket (2011)與8 dimms memory slots

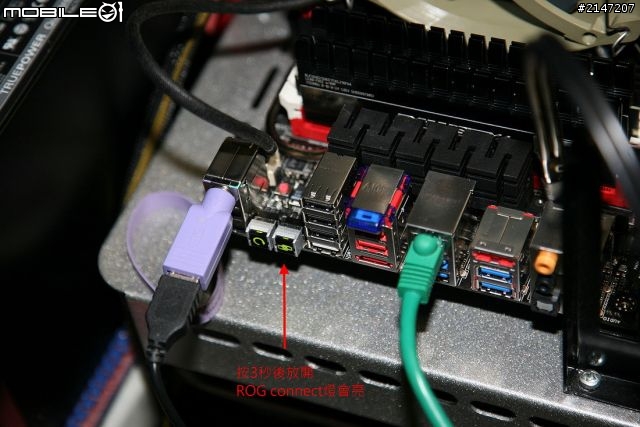

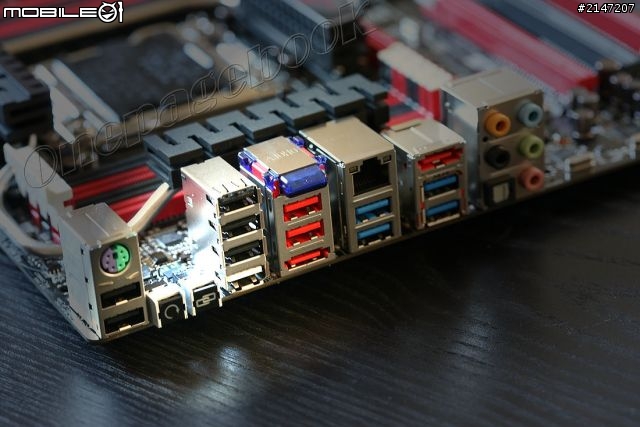

I/O部分..clear BIOS和ROG connect也在此

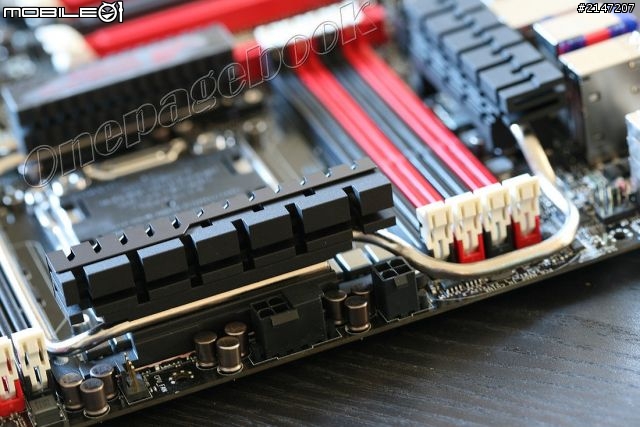

ATX 12v採用6pins+4 pins..這倒是第一次看過:)

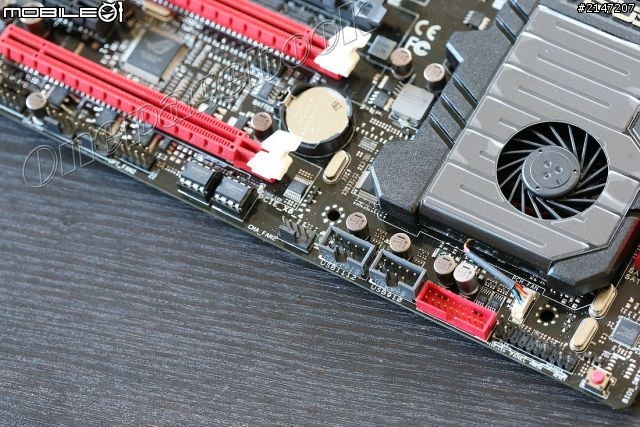

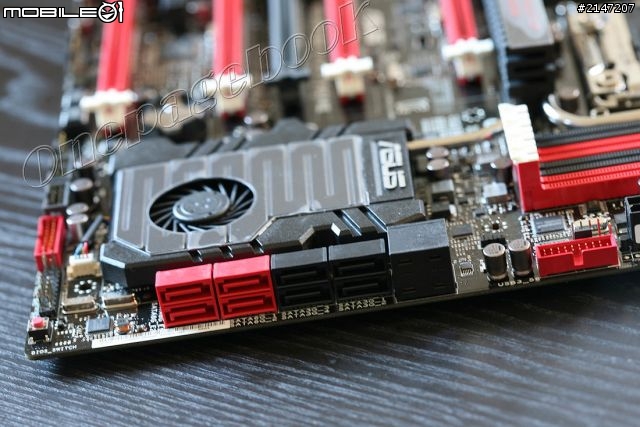

下圖在黑色sata旁的是溫度感應線插頭..如果有看過狂少跑LN2錄影的網友應該不陌生:)
R4E提供兩組插頭..等於是一整台Fluke 52-II..一台要250USD左右



一樣是配置dual bios chips:)可隨時切換:)



USB3.0晶片採用asmedia 1042晶片組
LAN採用Intel 82579V Gigabit晶片
音效是REALTEK ALC898

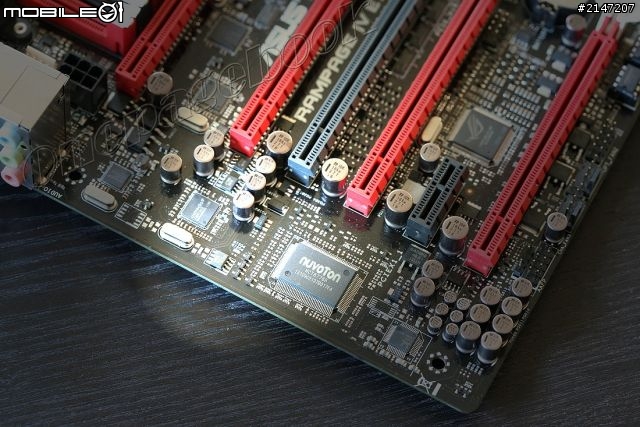

環控晶片採用nUVOTON NCT6776F

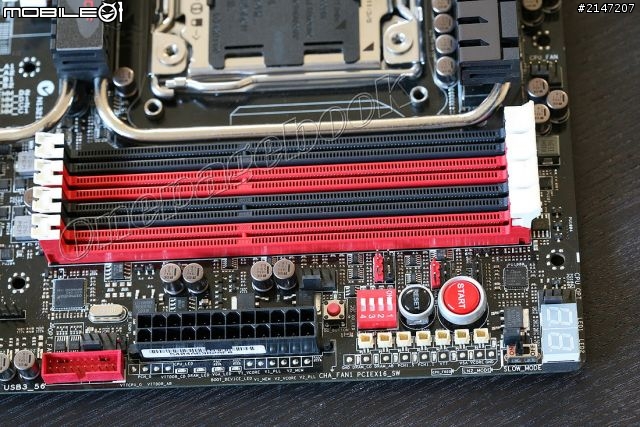

memory/atx 24 pin input區

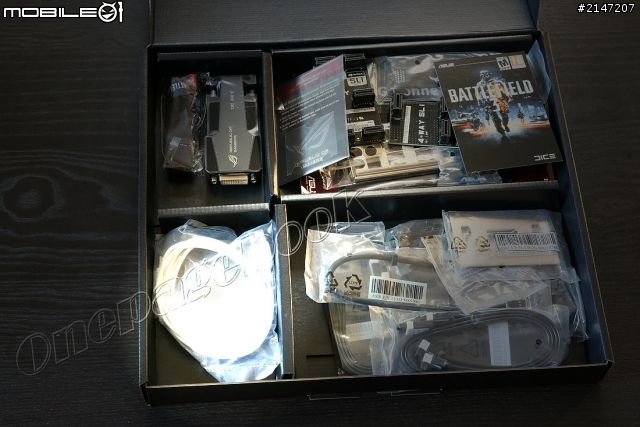

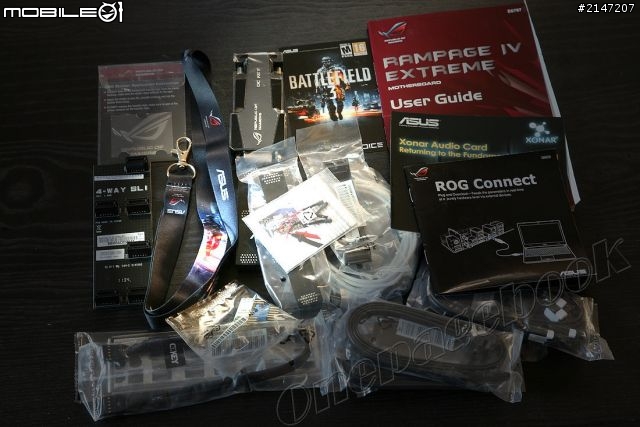

再來就是配件了..應有盡有

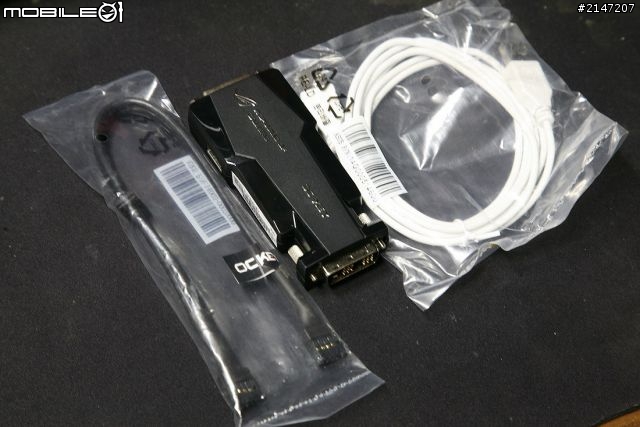

其中比較令人注目的是"OC-key"..(左上角)



玲琅滿目..:D
一樣..想知道有些啥配件..這邊不多述,請到官網:)



再來值得一提的是,R4e有附一個1366腳位的背板,
因為socket2011的孔位與1366一樣但是固定方式則不同
為了可以延用1366的散熱器,大家可以把2011的固定板換成是socket 1366方式
那就能完美使用1366的散熱器

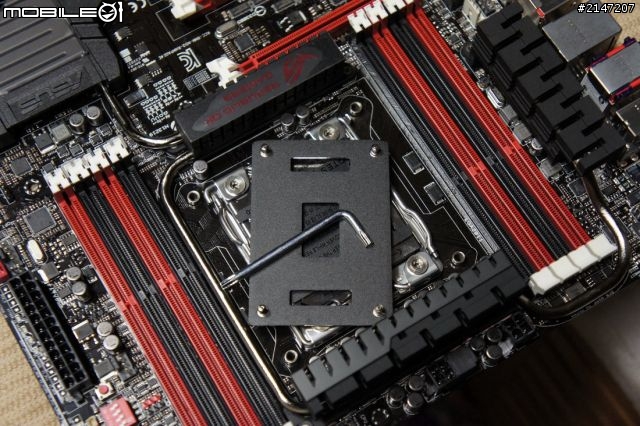

更換工具也有附上:

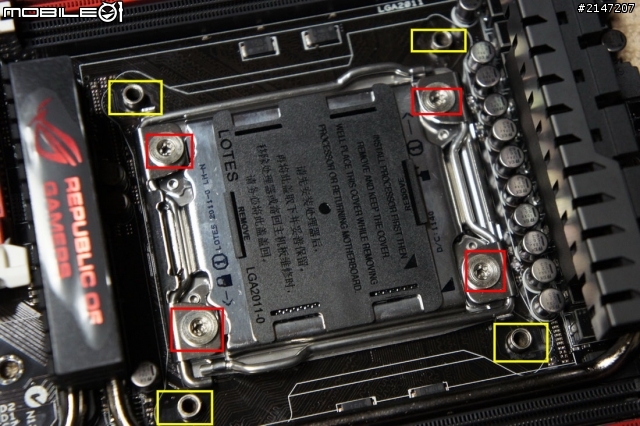

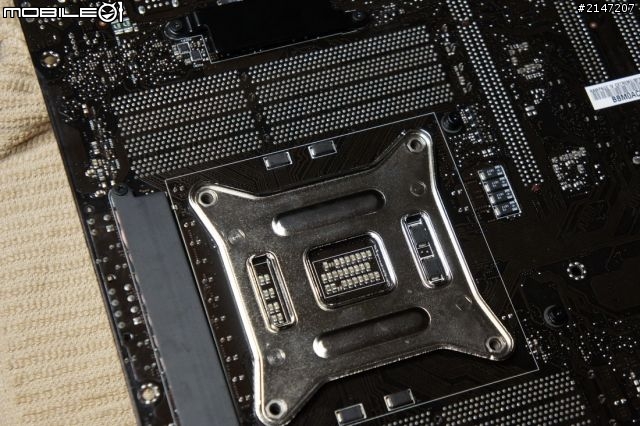

板子背面的socket 2011固定板..



把這socket4支螺絲(紅)鬆開..再輕輕壓下外面四個螺絲孔(黃)



取下socket2011的固定板再換上1366的固定板就好嚕:)
原來的socket 2011的螺絲接頭位置就變成是空的了



R4e大略介紹至此,有需要補充再行補充:)

來看看敗家之眼...:p



主機板板本編號:1.02



主機板 BIOS說明與patch檔案區

1. Asus Rampage IV Extreme:

0901 BIOS

0076b

11/24 bios update:

0079B

0803

R4E 0083b

More DRAM Tuning

Added option under 'Latency Boundary' 'Furthest' -
Furthest will help RAM OC higher
(especially Elpida Hypers/ BBSE) at the cost of latency.
Added Load Tight 4x4GB Hynix Profile.

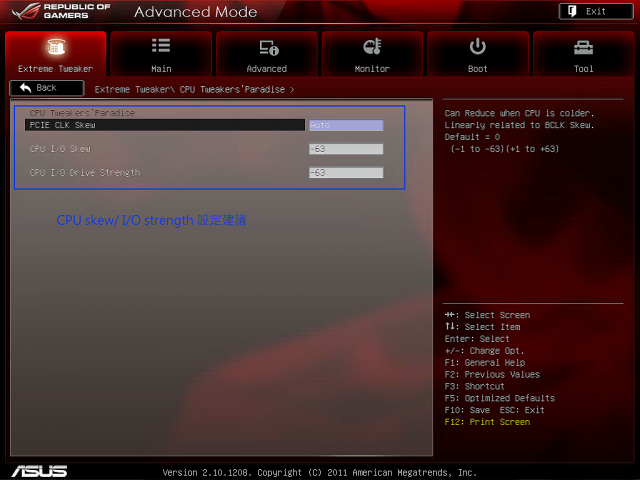

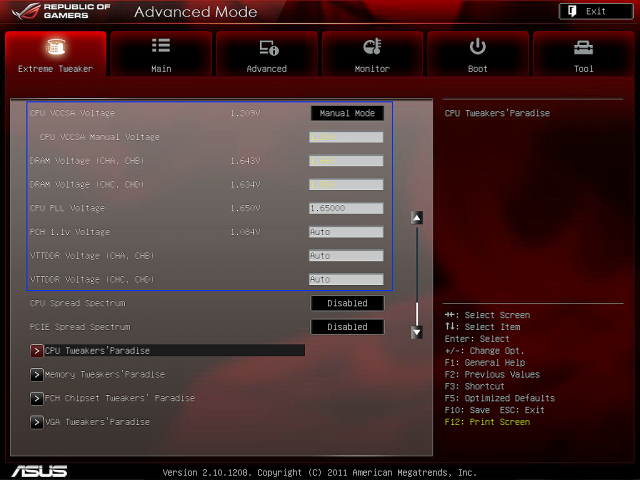

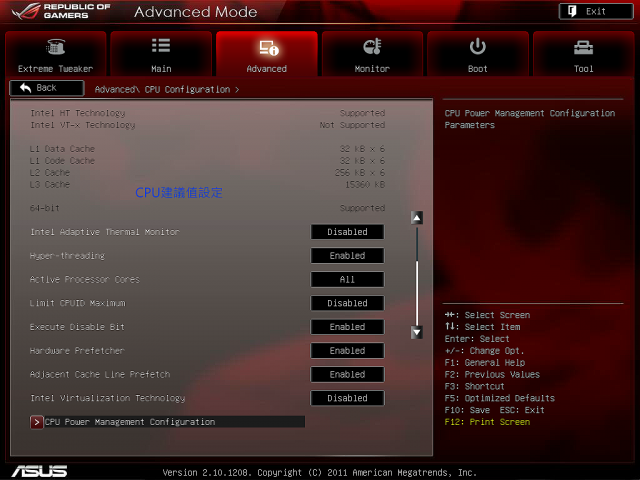

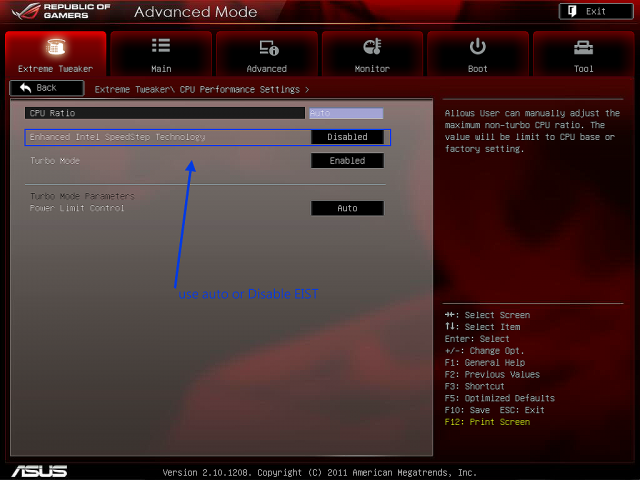

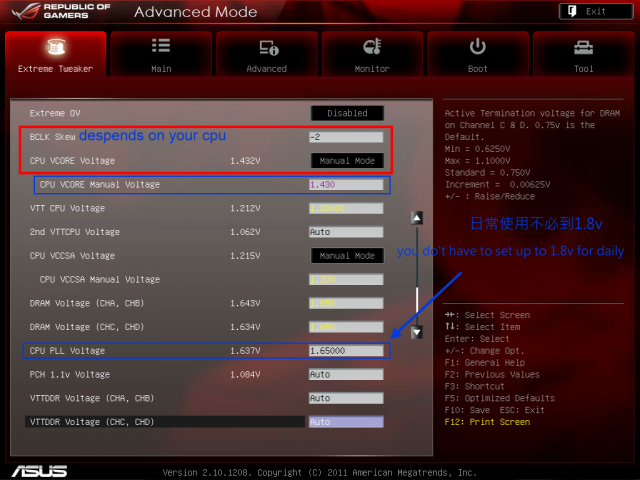

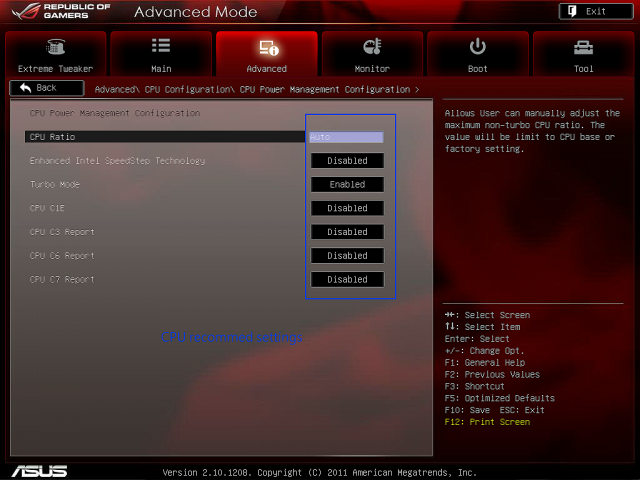

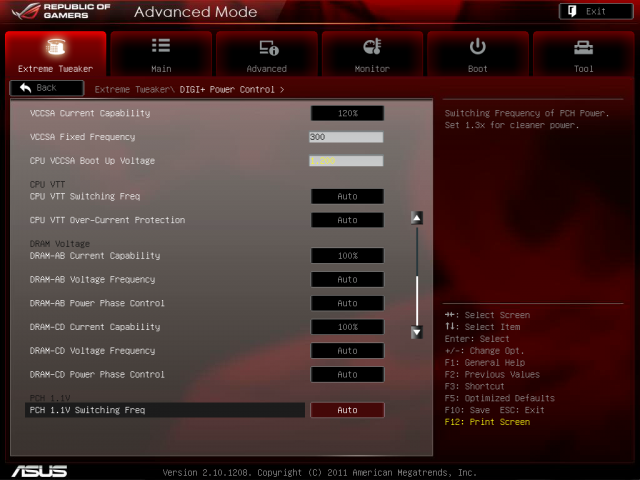

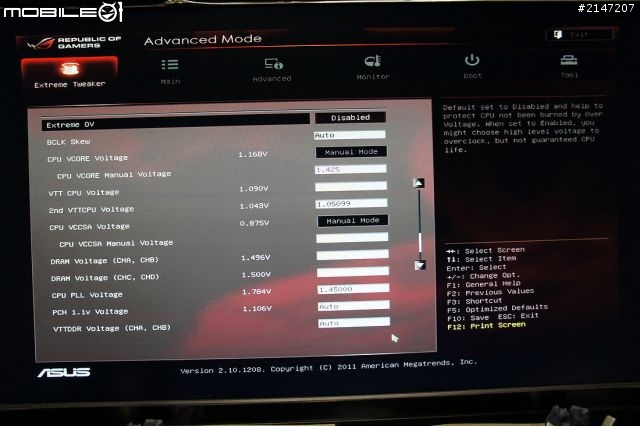

Asus 的BIOS一向都是不難,除了tweaking之外,其它實在是沒有啥大不了
所以狂少是直接把重點打在圖上,希望能幫到大家

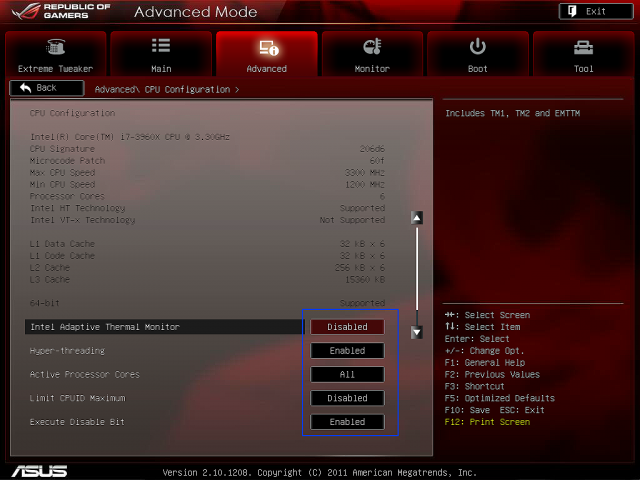

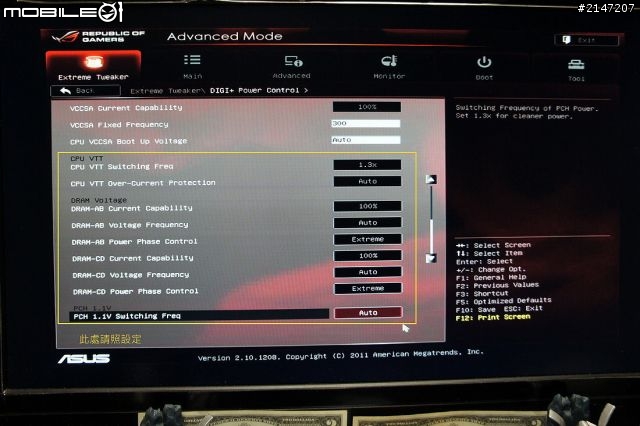

那就請點圖看圖說故事
**有補充會再增加





















**11/28 更新:

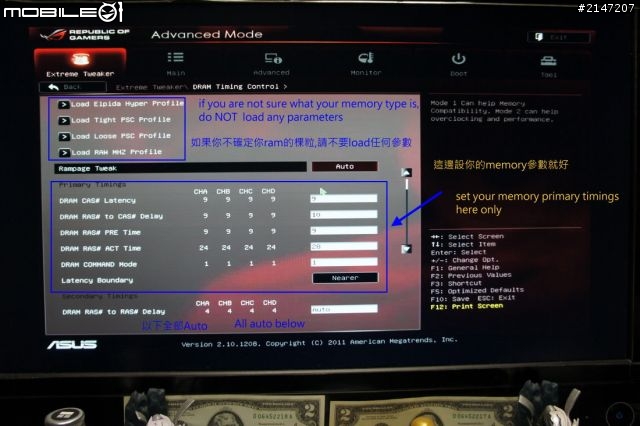

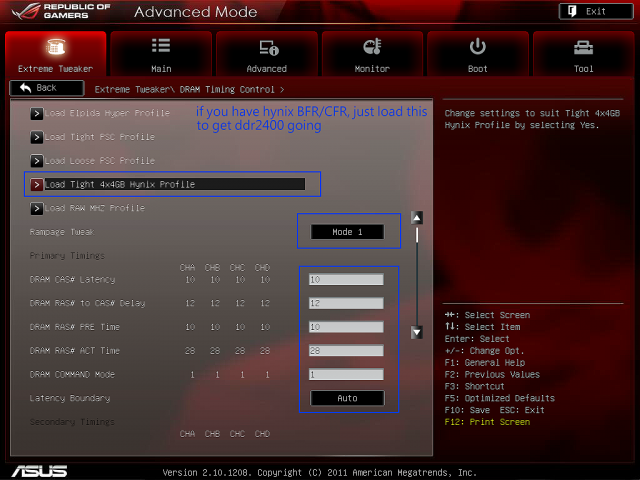

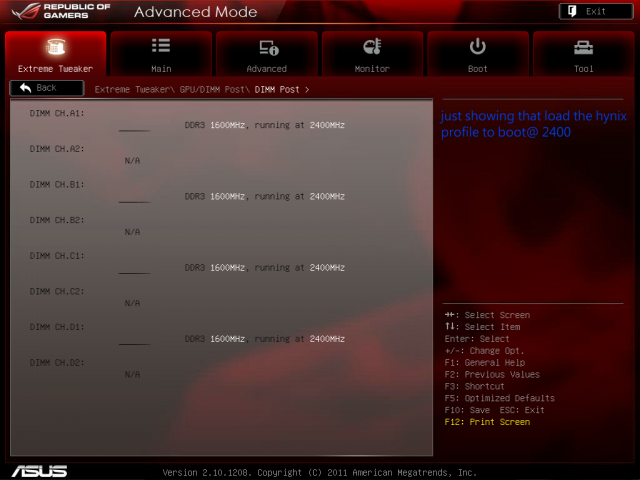

有關於0083b bios中針對hynix BFR/CFR套用Hynix profile setting

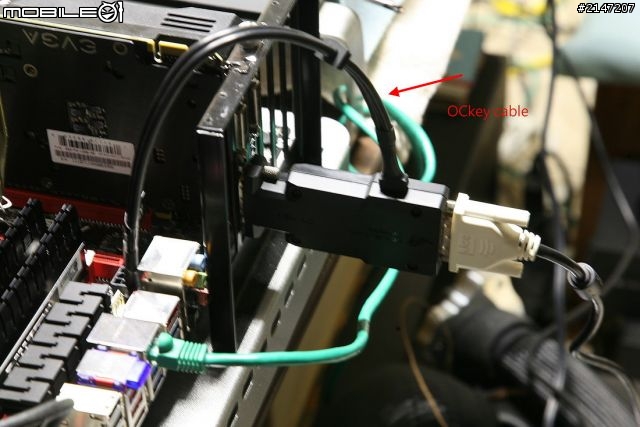

**OCKey介紹:

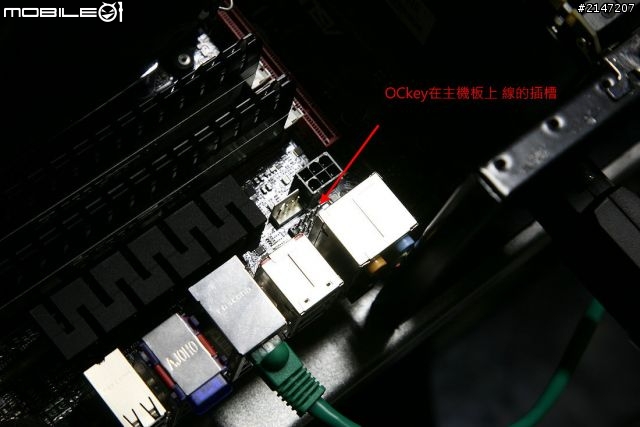

R4E OC-key的介紹

看圖說故事:D
















實作
讓我們來看看實作..

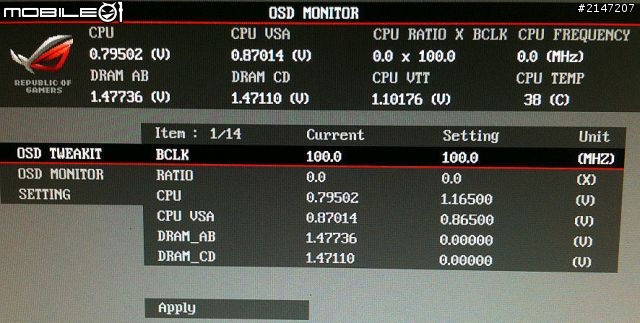

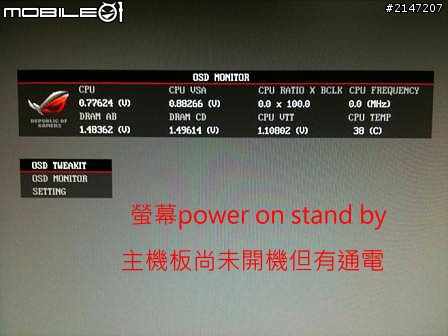

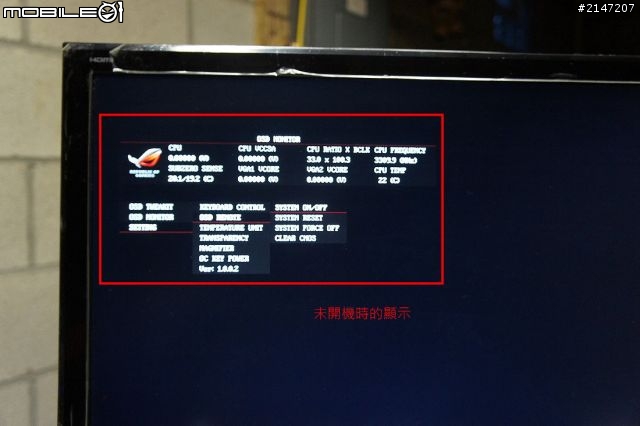

未開機前(系統stand by)

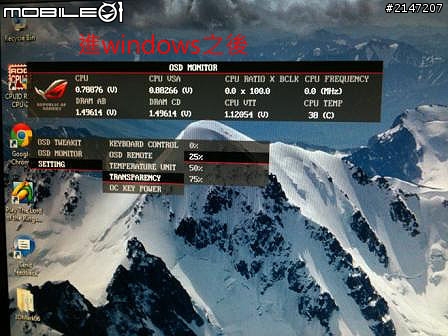

進windows

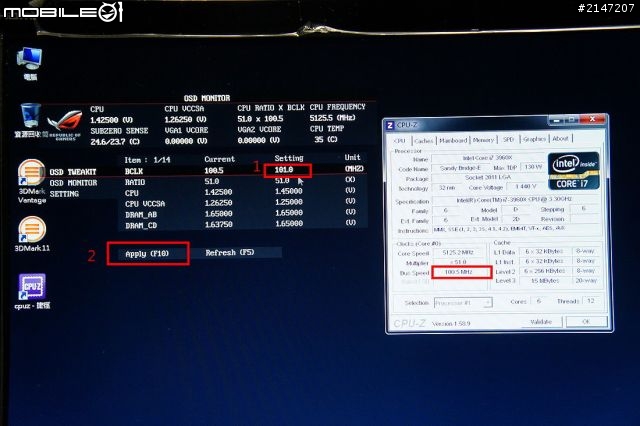

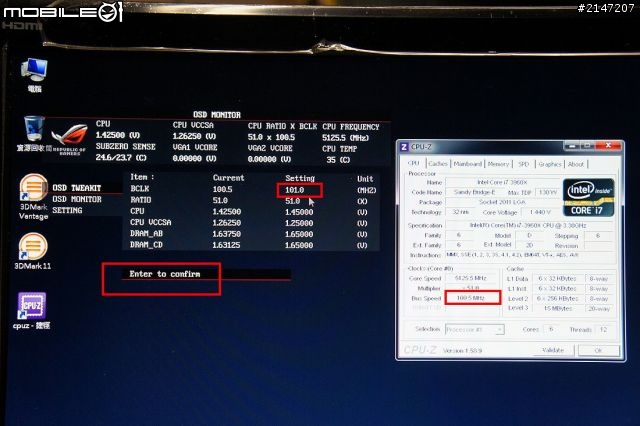

開啟cpuz對照..把目標bclk設為101..(其它選項也能更改)



照上圖按f10之後,還會有要你按enter以confirm(確認)

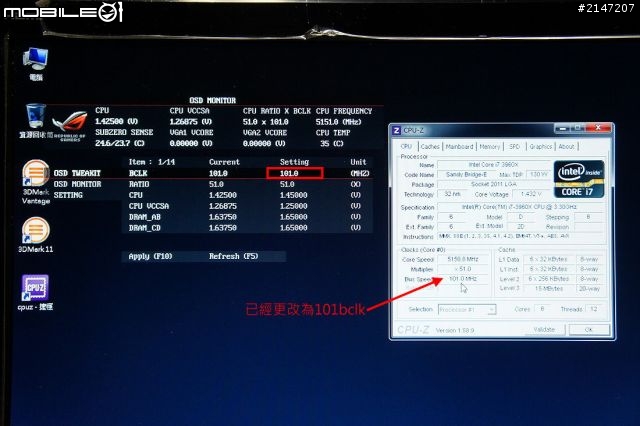

按下enter之後看看cpuz的bclk..已經是101mhz嚕..



實測

使用OC-key會讓大家的超頻更簡單一點(個人感覺,並不代表所有人都適用)



也讓我比較輕鬆能上到5.3g,電壓也低了一點:)



OCKey Firmware Update and OST Test.zip (1.26 MB)
http://www.multiupload.com/YNYMSSI3K3


CPU 概觀區:

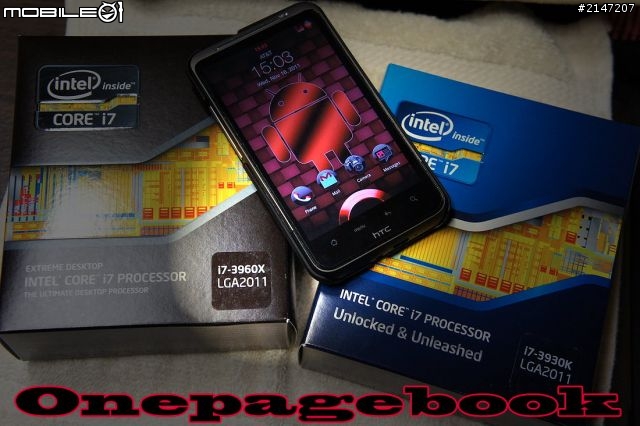

目前為Inte I7-3960x與3930K[/COLOR]

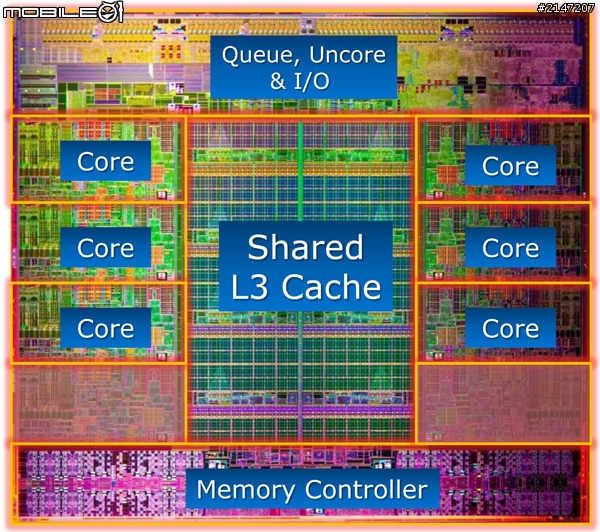

OK,我們先藉由以下這張Sandy-Bridge-E(以下簡稱SNB-E)的核心解說圖來看SNB-E與SNB有何不同



(圖片來源: Anandtech)

各位不知道有看到什麼?是的,本來SNB-E是還有兩個實體核心的
只是被屏敝了(disable)而且這是絕對無法去開核的:)(physically fused off)
SNB-E的Die是32nm中最大的尺寸,甚至於比GPU core還大,根
據資料顯示是20.8 mm x 20.9 mm (~435mm^2),transistors高達22億七千萬
這圖很清楚可以看到L3快取(cache)是在Die的中心位置,以sandy bridge來說是8MB 16ways
那SNB-E則是 15mb 20 ways (3960x), 3930k則是12MB 16ways.
之後的Xeon 8核則可以到20MB 20ways.
那在其它方面呢? SNB-E少了SNB很重要的東西就是"QuickSync"內顯
這方面又牽涉到很多理論
有興趣的朋友,可以到這邊研究有無QuuickSync的差異:)

SNB-quickSync


接下來我們大略也懂在SNB-E上的IMC已經從之前SNB架構的dual channel(雙通)
搖身一變成為Quad channel(四通): (64bit DDR3 per single channel)
如果要執行4通道的話必須至少在每一個通道上都要插一條DDR3(最好四條都是等速等量)

再來就是CPU內PCIE lines速度與頻寬了:

Intel 是宣稱以規格來說SNB-E內建40條PCIE管線,而且完全支援PCIE 3.0規格
不過到現在市場上幾乎還沒有PCIE 3.0的GPU狀況下當然還是會向下相容PCIE 2.0
同時4way SLI將也不必再以Nv nf200來橋接. 以前同時跑兩張顯卡, 在SNB上是8x
在SNB-E平台上則是16x了,但是也不要指望效能是"天差地遠"..:)

那在超頻方面呢?其實說簡單一點就是有4個CPU/memory Ratio(以前叫除頻)
你可用100mhz, 125mhz,166mhz,以及250mhz來定基準往上衝..雖說snb-e超頻上BCLK已經改善許多
但是跟SNB比起來也好不到那邊:) 就個人而言,還是X58 (Bus overclocking)超bclk的感覺比較刺激:)

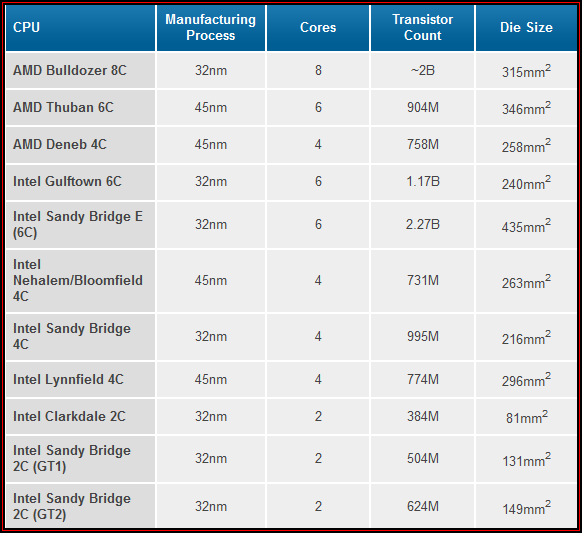

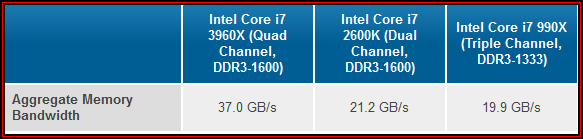

以下幾張圖說明SNB-E與其它CPU一些資料對比及頻寬:





(圖片來源: Anandtech)

測試與效能討論

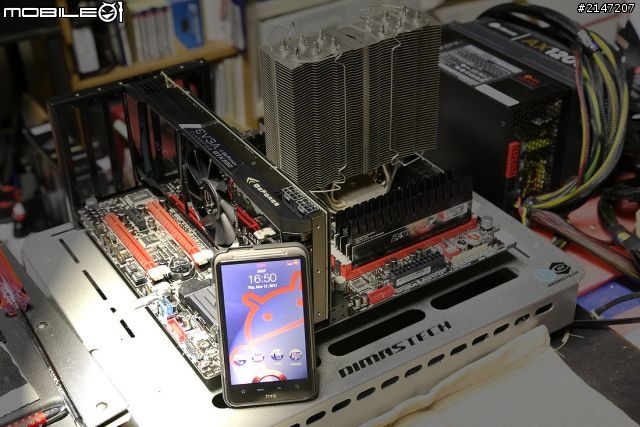

目前測試平台:
Motherboard: Asus Rampage IV Extreme
CPU: Intel I7 3960x & 3930K
memory: Ballistix Elite 2133 2gb x 4
PSU: Cosair ax-1200 or EVGA Sr-2 1200
CPU cooler: Thermalright Archon 140mmx2 fans
VGA: EVGA GTX 590 Classified 3072MB




2D測試:
決定CPU穩定的法寶--->hyper pi

入門版,先讓記憶體跑低除頻
CPU跑低bclk
然後在略知cpu空冷大略穩定極限某個程度
拿來跑馬:)
先跑12匹:

youtube 影音HD




******************************************************************


空冷: Bclk=100mhz, 50倍頻, memory =1333 9-10-9-24 忘記開cpuz了..sorry:(

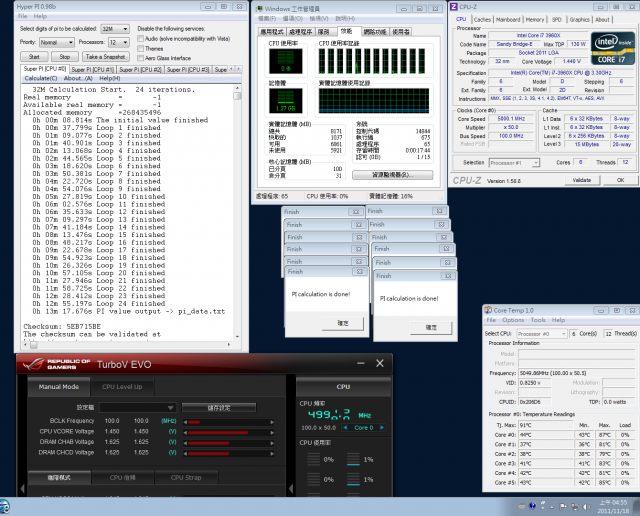

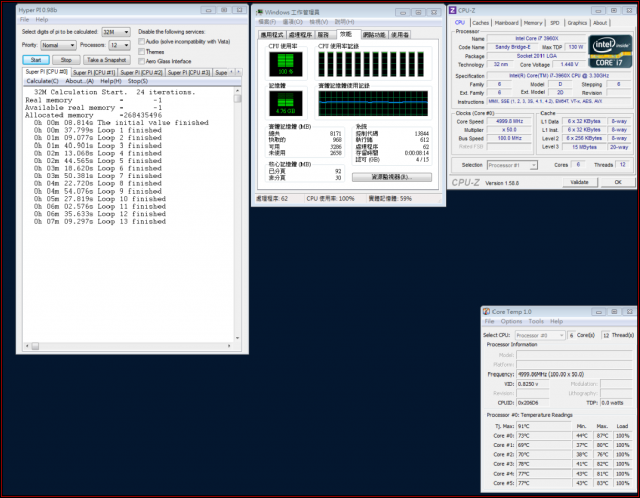

5g 12p, 32m,途中抓圖:



達成:



**此bench有錄影,再慢慢整理

會過再跑16匹馬:

youtube HD:





過程中抓圖



達陣



*****************************************************************

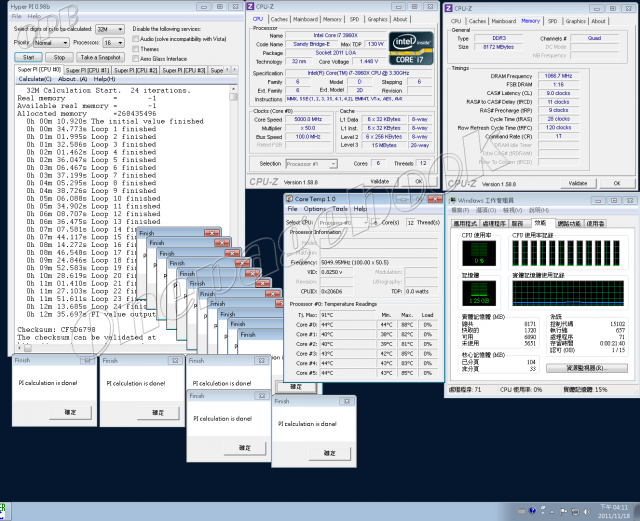

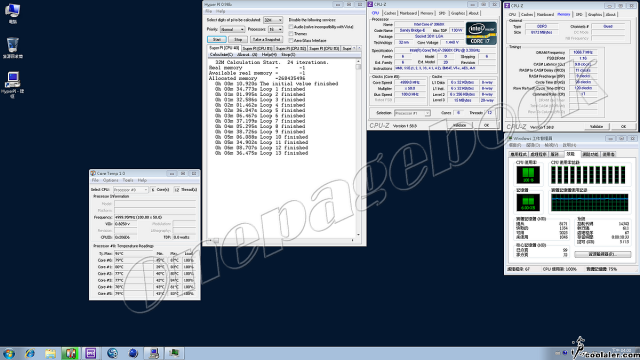

最後一個2d hyperpi 32mx16p測試驗證

在把memory和cpu隔開測完後
我們就可以把memory跑高一點來測試是否也能完跑所想要的組合:
cpu@ 5g, memory@ 2133 9-11-9-28-120-1t

1.448v, Vcore LLC as medium

過程中



達成



youtube影音檔




*****************************************************************

high bclk over 155mhz:

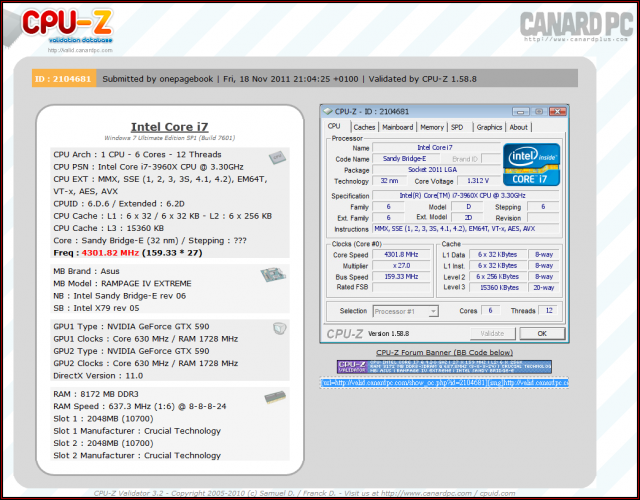

159bclk達成(bios 設155啟動)
cpuz驗證







*******************************************************************
11/18 US EST update:

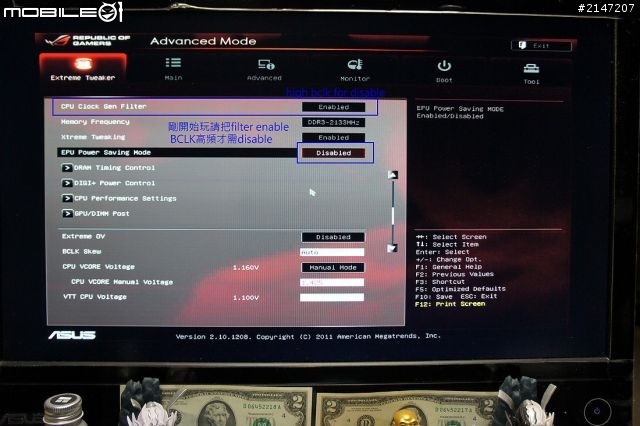

來解說如何跑155bclk..

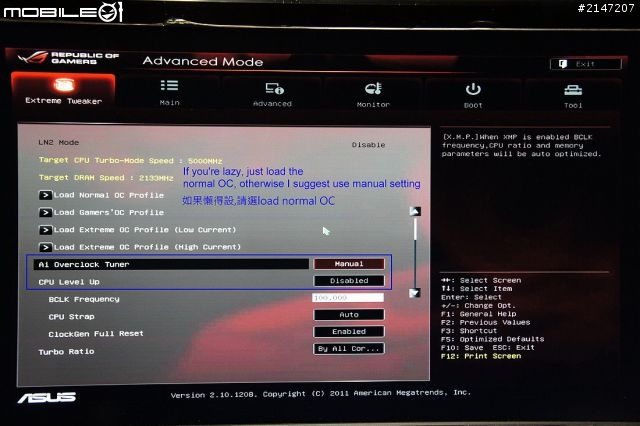

1. 以Rampage IV extreme來說..有太多的OC templates(超頻模版?)
我們不必去套那些模板

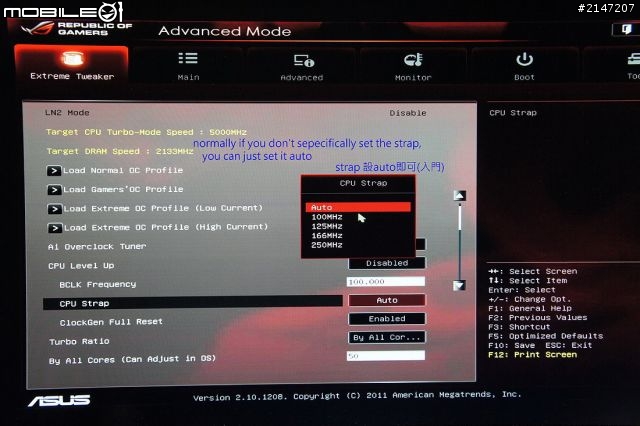

先進BIOS, load optimize default
記住..只要更動的:

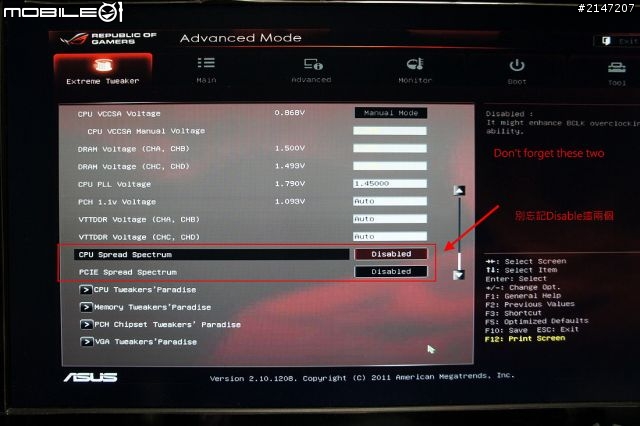

bclk (155印為只要你一超過155, CPU strap會跳成166) and clock gen filter (disable)
其它完全auto...不必拔memory剩dual channel或是triple..single才能跑
這是能測出你cpu外頻能力到多少:)
聲明一下: 不是每顆snb-e都能做到..不能155就往下調..其它真的都不要動..這點非常重要

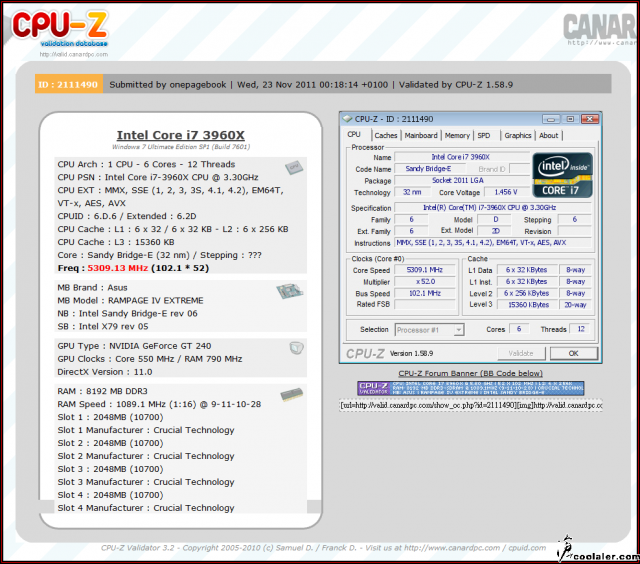

2. 1.43v能52x101

這是端看環境..(我這冷..:p)
運氣吧..5.2g不是每一顆3960x都可以的:)
而且SNB-E Vcore不是硬上就有用的..
太高反而不好

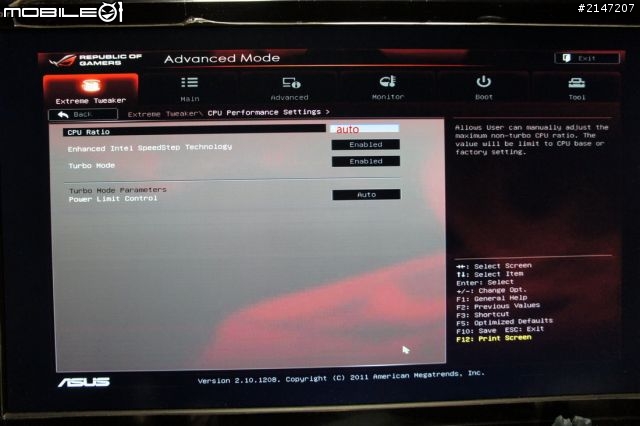

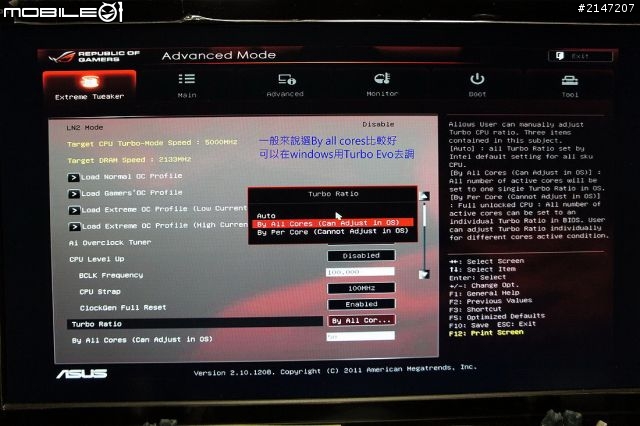

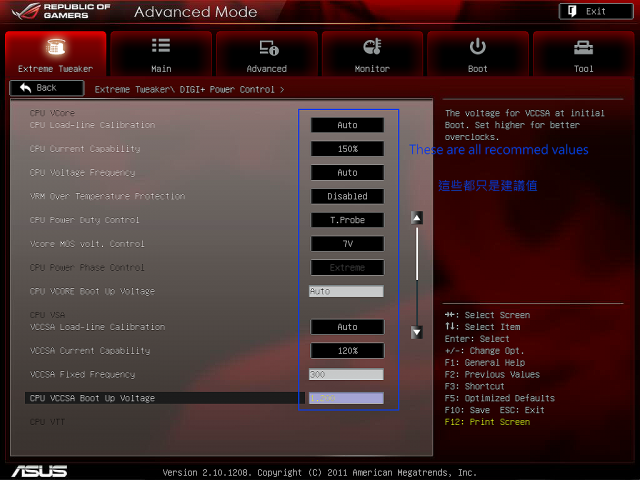

我會建議如果不能52x100 boot up,請用51x100,在bios 的core turbo上選all core can change later under windows
Loadline calibration 選"auto",請盡量少用high, ultra high LLC(減少vcore vdroop)爆衝
cpu current 選140%+(如果不行就每次加到10%直到180%)
進windows時用turbo-v-evo..先拉0.1mhz..再用倍頻去升1x..
變成52..請不要一開始就換倍頻..要先動bclk再動multi:)

補上 如何boot 51x再進windows換52x

youtube影音:




****************************************************************

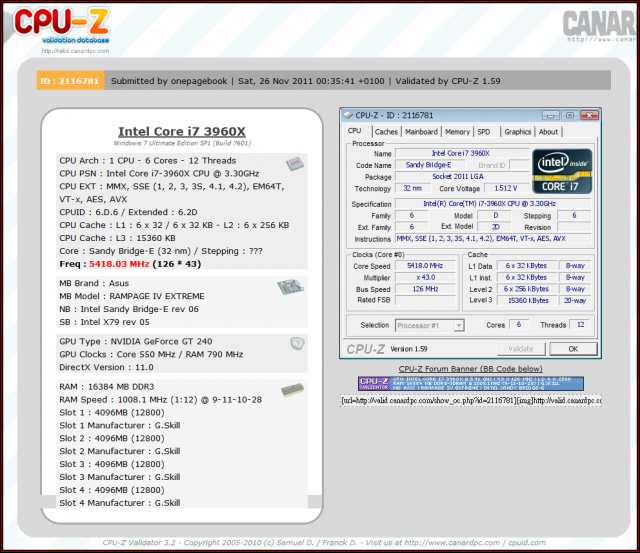

3960x目前個人最高cpuz空冷記錄:

5418mhz


5418mhz:





3D簡測部分:

先看3d vantage中的CPU Test:)
狂少還沒體驗過5.1g(6c12t)全空冷來跑3d mark
不使用顯卡做物理加速:



使用顯卡做物理加速:爽一下..:D

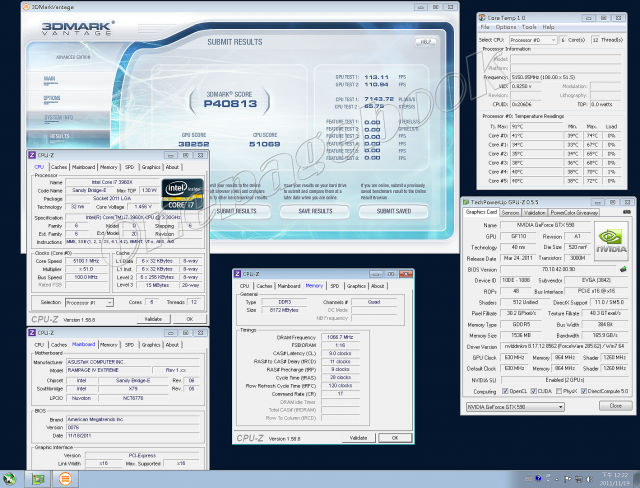

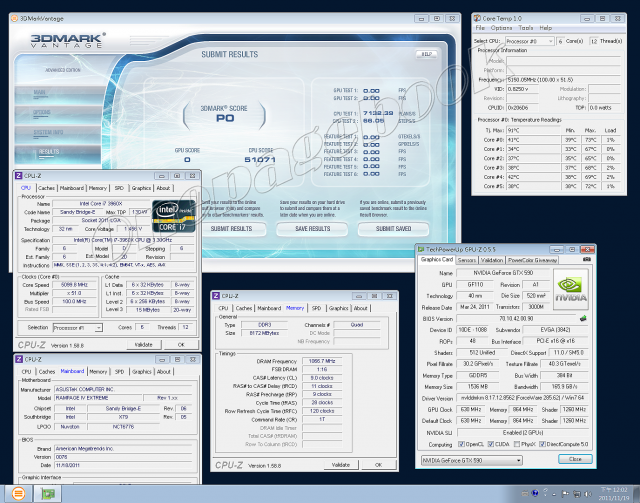

再來就是全本的測試:



youtube HD證明全空冷跑完3d vantage:(抱歉..只能錄一小段)

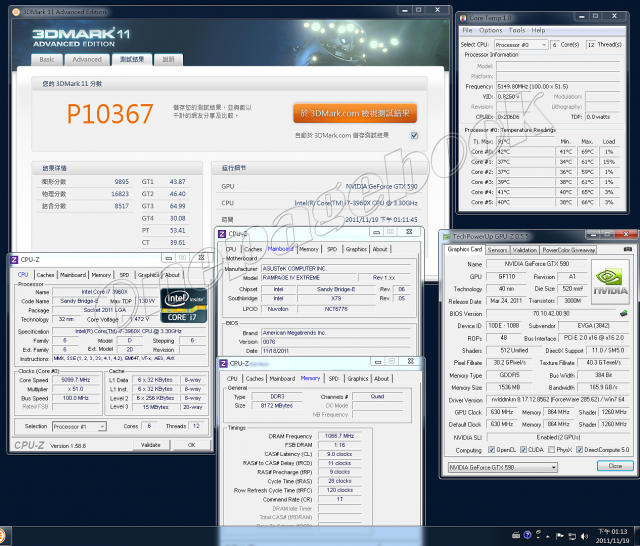

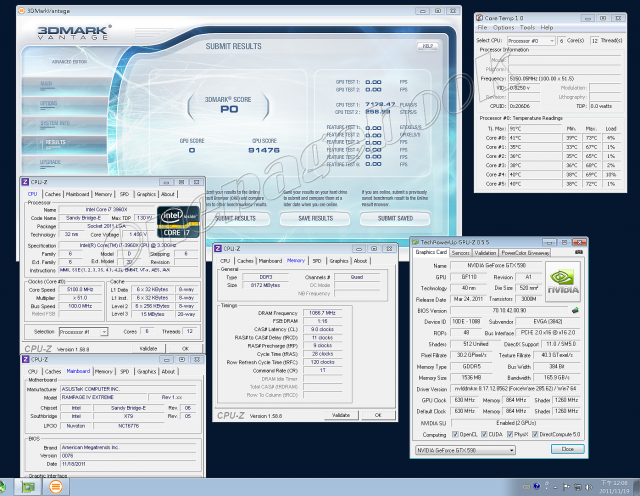

再來是3d11:);一樣使用5.1g接著跑
3D11的全部測試物理測試會比較吃cpu,所以把vcore從1.456調到1.472v:)



一樣有youtube HD:



***************************************************************************************

再來就是一些冷卻階段性的測試了

01這邊可能比較不會去注重比較極端的冷卻
幸好這個也只是壓縮機測試..




想說在上壓縮機之前,再衝一次空冷極限..
個人這棵3960x不太喜歡1.5v以上高壓
所以1.512v再上就不太穩了(空冷)(極冷可能又不同了)..每顆cpu不同:)

1.512v之下能5.4g,我真的很滿足了:)(空冷)

cpuz認證:





接下來就是把塵封半年的single stage(單壓縮機搬出來嚕):D

為什麼不上LN2, 乾冰呢?因為怕說萬一cb/cbb太低
狂少有耳聞泰半3930k/3960x都在-15c~-20c因為IMC的關係就葛了

所以先來上壓縮機:)

先看壓縮機外觀及啟動:

縮機好的從室溫到-45c非常快





沒多久就零下了..





準備開機了

當然啦..玩SNB和SNB-e第一個要玩的就是看倍頻如何..經過一些bios勘察和電壓設定
決定就直接給他1.55v然後 55x100開機啦:D

進windows成功(請看後面影音)再拉1mhz...5555mhz..好數字..
馬上來給他cpuz認證...





55x100 1.55v 直開
youtube 影片

**抽煙為不良習慣,請勿模仿..





換個資勢來個129外頻玩一下spi 1m..
破個7秒..6.771還蠻不錯的



喔這個有影音...:D

只是狂少只有兩支手...:p

大家就將就著看..





也玩一下頻寬..
剛好低空飛過24000..:D



再來不管了..看看在約-40c之下..能到那邊...
很顯然看過以上測試,狂少這顆3960x IMC真的很爭氣..
低溫下高頻還能跑quad接近DDR2400:)

**以下頻率在其vcore皆為測試,且每顆CPU皆有不同:)

這樣跑5568也不錯啦...
這個應該是目前retail 3960x 6c12t最高記錄




還有的恕狂少先藏一下本..
等有老外po好一點的,我再拿出來:D

有空再來上LN2或乾冰..總算放心了..至少不是-15c cb.

**備份一:
還有比這高的:)

先po一個備份...5589mhz..


********************************************************************************************

11/29 updated

x79出了,那記憶體要不要買支援四通道的新品啊?

貼在記憶體區另外討論,有疑問的網兄可以參考一下
